Product Description

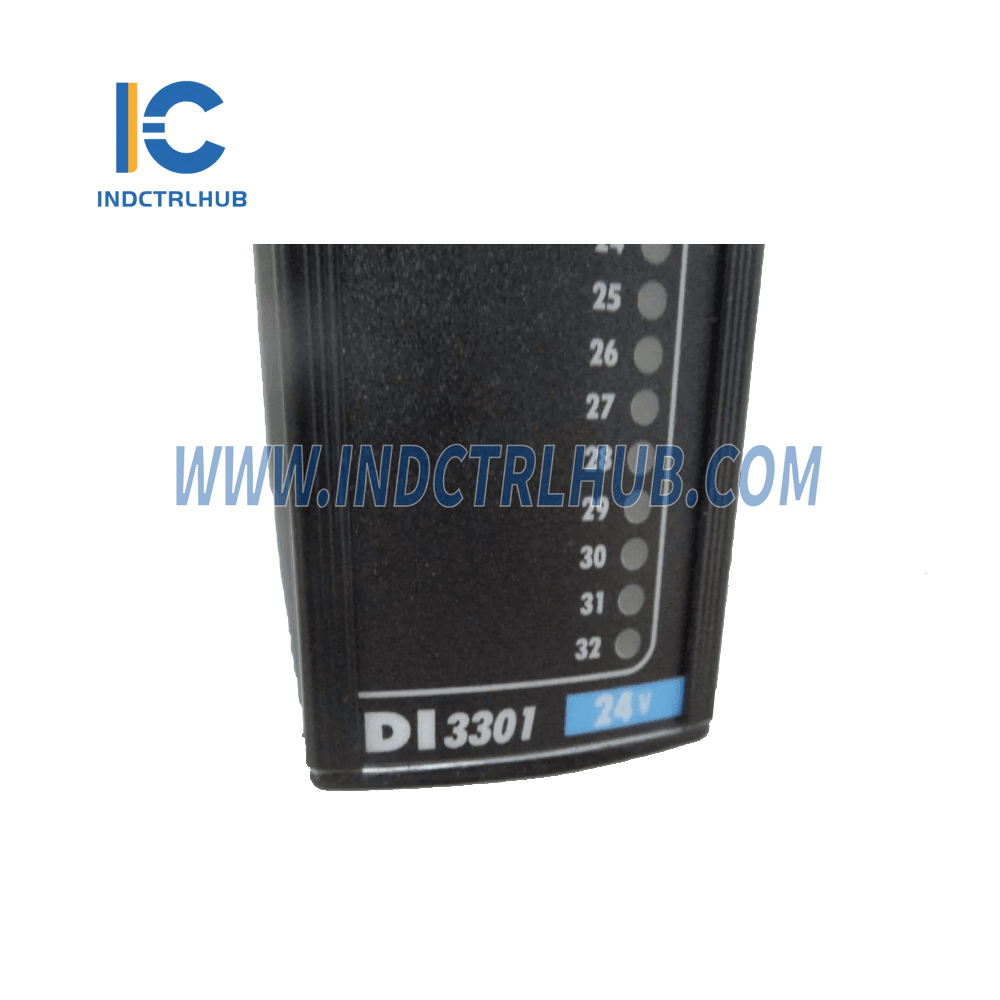

Mahsulot haqida ma'lumot: Triconex Raqamli Kirish Moduli DI3301
Ishlab chiqaruvchi:
- Triconex
Model/Qism raqami:
- DI3301 (Raqamli Kirish Moduli)
Tavsif:
DI3301 Raqamli Kirish Moduli uchta izolyatsiyalangan kanalga ega bo'lib, maydon ma'lumotlarini mustaqil ravishda qayta ishlaydi. Har bir kanal qayta ishlangan ma'lumotlarni massivga joylashtiradi va so'rov bo'yicha ushbu massivni tegishli Asosiy Protsessor (MP) ga uzatadi. MPlar keyin ma'lumotlarni ovoz beradi va uni dasturga uzatadi.
Ushbu modul har bir kanal uchun to'liq diagnostikani o'z ichiga oladi, tizimning holat o'zgarishlarini aniqlash qobiliyatini doimiy ravishda tekshiradi. Agar har qanday kanalda nosozlik aniqlansa, Nosozlik ko'rsatkichi yoqiladi va tizim signalizatsiyasi faollashadi. Biroq, Nosozlik ko'rsatkichi butun modul emas, balki kanal nosozligini ko'rsatadi. DI moduli bitta nosozlik mavjud bo'lganda to'g'ri ishlashni kafolatlaydi va bir nechta nosozliklar bo'lsa ham to'g'ri ishlashni davom ettirishi mumkin.
DI3301 moduli issiq zahira moduli ni qo'llab-quvvatlaydi va noto'g'ri o'rnatilishining oldini olish uchun mexanik kalitlangan bo'lib, konfiguratsiyalangan bazal platalarga mos keladi. U quyidagi bazal platalar bilan ishlatilishi mumkin:
- Model 2301: Oddiy ilovalarda ishlatiladi.
- DI Tashqi Tugatish Asos Plitasi: Yuqori kuchlanishli ilovalarda Qattiq Holatli Rele Kiritish Tashqi Tugatish Paneli bilan yoki Model 9573-610 DI Xavfli Joylashuv Tashqi Tugatish Paneli bilan ishlatiladi.
Raqamli Kiritish Moduli Texnik Xususiyatlari:
| Xususiyat | Texnik xususiyat |
|---|---|
| Nuqtalar | 32, umumlashtirilgan |
| Nominal kirish kuchlanishi | 24 VDC |
| Ishlash Kuchlanishi Oralig'i | 15–30 VDC |
| Mutlaq Maksimal Kiritish Kuchlanishi | 33 VDC–0.6 VDC |
| Mutlaq Maksimal Teskari Kiritish Kuchlanishi | 0.6 VDC |
| Kirish kechikishi | <10 ms, Yoqilgan holatdan O'chirilgan holatga yoki O'chirilgan holatdan Yoqilgan holatga |
| Kirish Qarshiligi | TC = 6.4 ms, -3dB @ 25Hz |
| Kirish quvvati | 24 VDC da 0.2 W/nuqta, 33 VDC da 0.5 W/nuqta |
| Kiritish Chegarasi | 0–5 VDC = O'chirilgan hudud, 6–14 VDC = O'tish hududi, 15–30 VDC = Yoqilgan hudud |
| Diagnostika (Ko'rinish Yo'qolishi) | Qiymatga Majburlash Diagnostikasi (FVD), <2 ms/test |
| Kiritishning Maksimal O'tkazish Tezligi | <20 soniya |
| FVD O'chirilgan Holatdagi Glitch Davri | <2 ms |
| Kattalik | 36% sinov kuchlanishi |
| Chiqish Qarshiligi | 100 k |
| ADC Skani Vaqti | <1 ms barcha 32 nuqta uchun |
| Funktsional Yerdan Himoya Yergacha Izolyatsiya | 500 VDC, minimal |
| Funktsional Yerdan Funktsional Yerga (Mantiqiy Yer) Izolyatsiya | 800 VDC, minimal |
Asosiy Xususiyatlar:
- Hot-Spare Modul: Nosozlik bardoshliligi uchun zaxira modulni qo'llab-quvvatlaydi.
- Izolyatsiyalangan Kanallar: Maydon qurilmalaridan ma'lumotlarni mustaqil qayta ishlash uchun uchta izolyatsiyalangan elektronika to'plamini taqdim etadi.
- To'liq Diagnostika: Har bir kanalni doimiy ravishda nazorat qiladi va nosozlik yuzaga kelganda Nosozlik Ko'rsatkichi bilan ogohlantiradi.
- Yuoqri Nosozlik Bardoshliligi: Bitta nosozlikda ham to'g'ri ishlaydi va bir nechta nosozliklar bilan davom eta oladi.
- Mexanik Kalitlash: Noto'g'ri modul joylashishini oldini olib, to'g'ri o'rnatilishini ta'minlaydi.
- Keng Ishlash Kuchlanishi Oralig'i: Moslashuvchan foydalanish uchun 15–30 VDC oralig'ini qo'llab-quvvatlaydi.
