Product Description

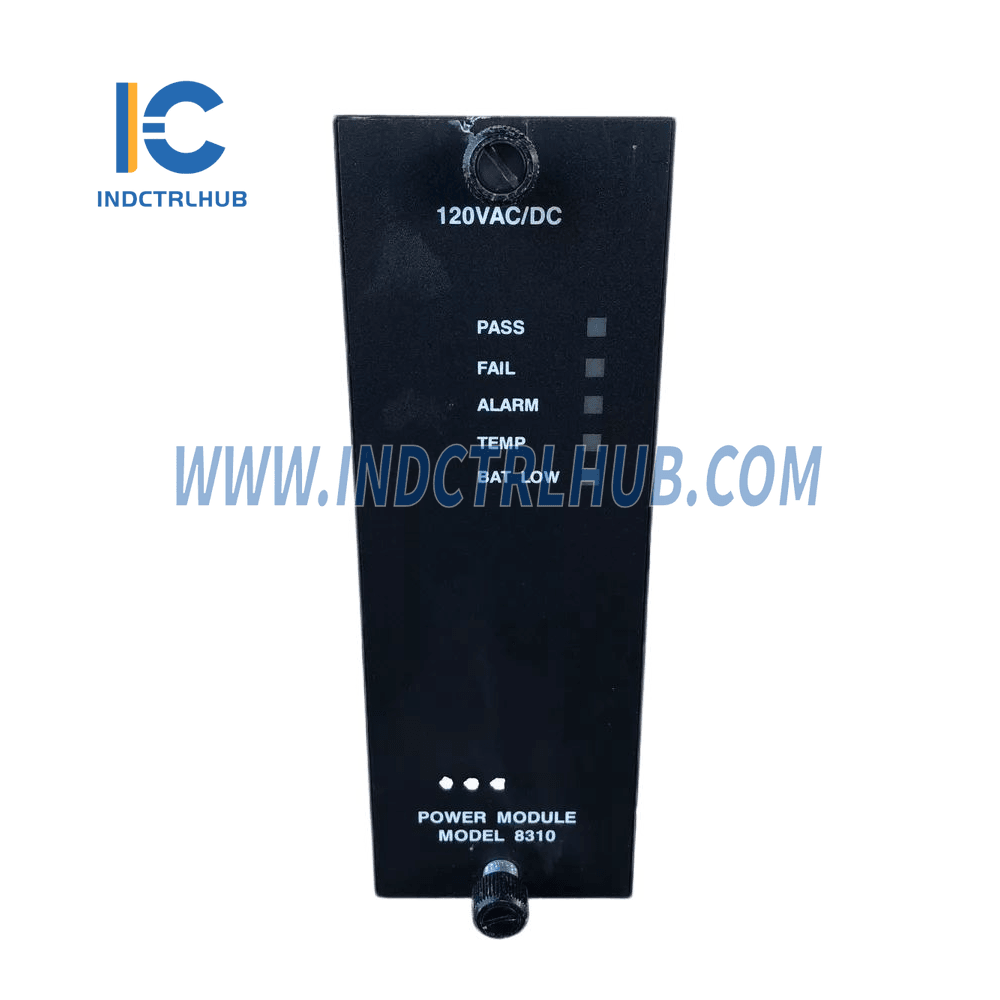

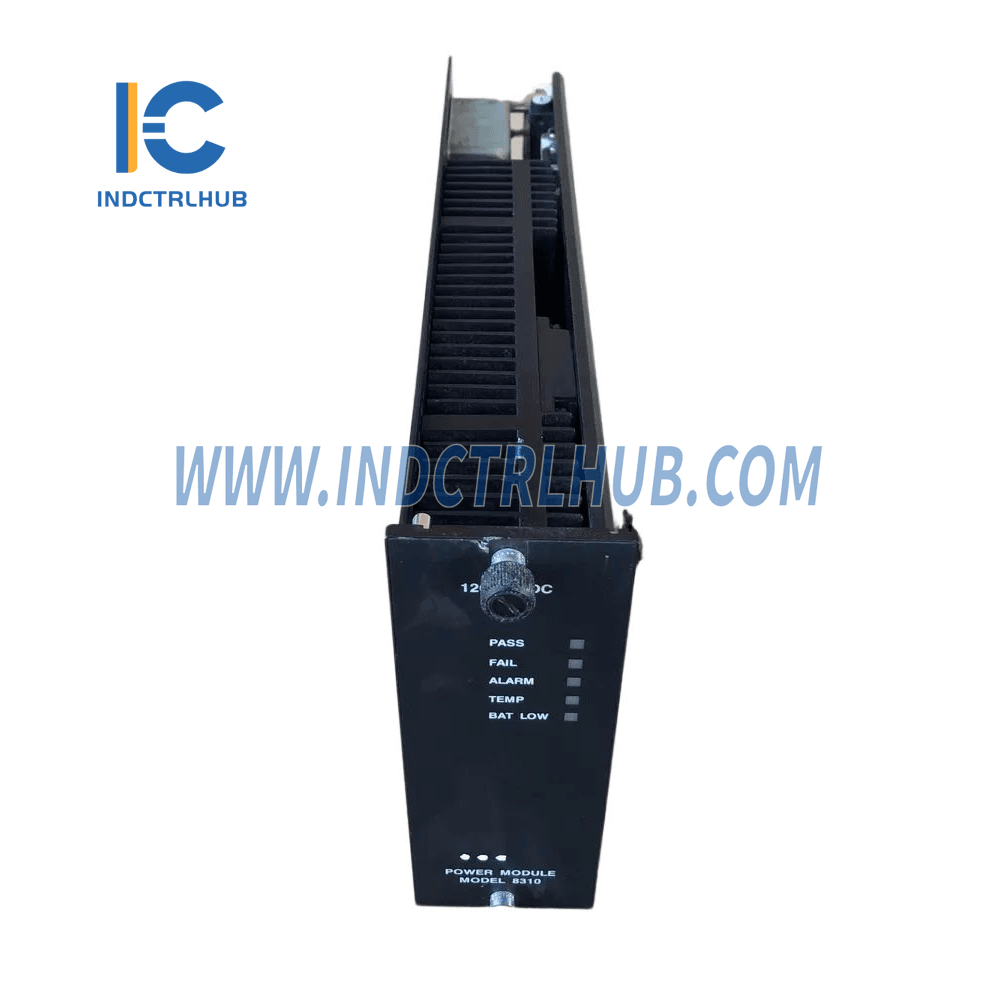

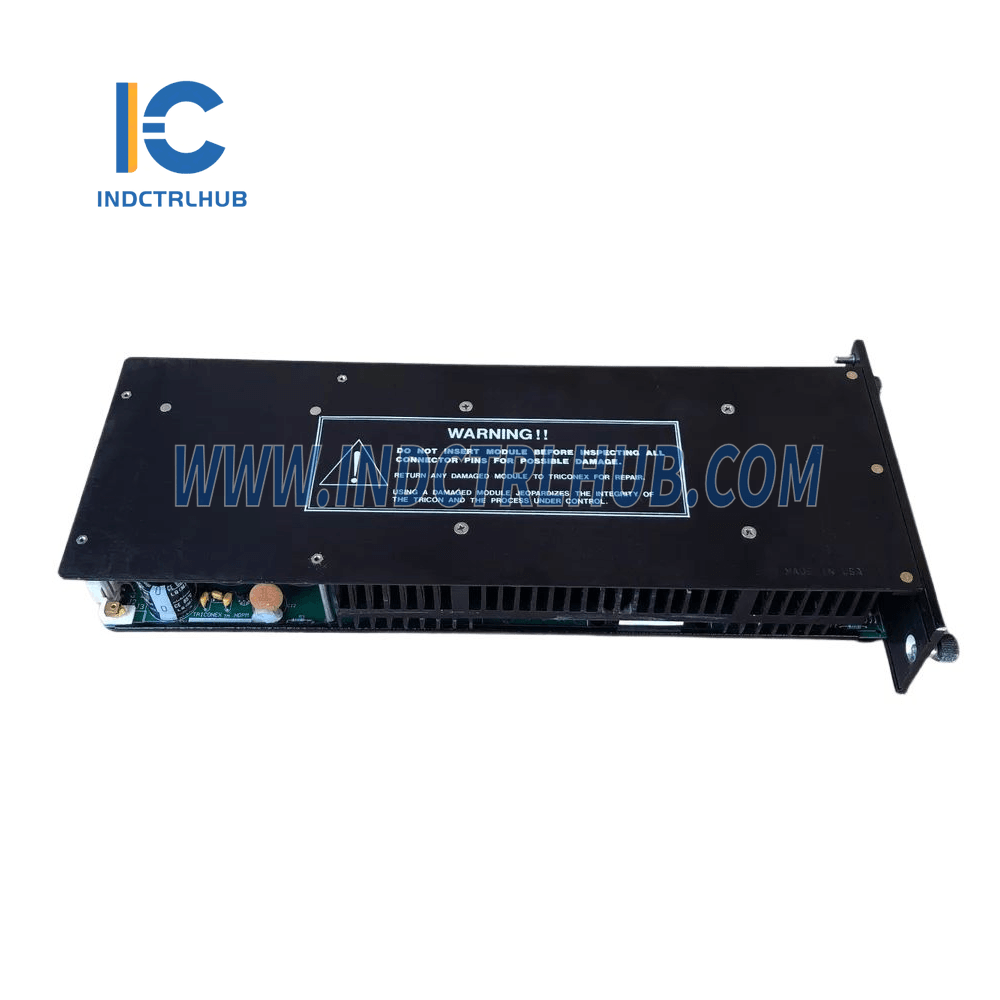

Triconex 8310 Quvvat Moduli Sharhi
Ishlab Chiqaruvchi: Triconex
Model/Qism Raqami: 8310
Tavsif: Quvvat moduli
Triconex 8310 Quvvat Moduli Tricon xavfsizlik tizimining muhim qismi bo'lib, barcha Tricon modullari uchun ishonchli quvvat aylantirish va taqsimotni ta'minlaydi. Ushbu quvvat moduli yuqori darajadagi ortiqchalikka ega bo'lib, to'liq yuk va belgilangan haroratda ishlashga mo'ljallangan. Korpusning chap tomonida joylashgan 8310 quvvat moduli tizim uchun mos DC quvvatini ta'minlashda muhim rol o'ynaydi.
Triconex 8310 Quvvat Modulining Asosiy Xususiyatlari
- Ortiqcha Konfiguratsiya: Har bir Tricon korpusi ikki quvvat moduli bilan jihozlangan bo'lib, biri xizmat ko'rsatilayotgan yoki almashtirilayotgan bo'lsa ham, boshqa quvvat moduli tizimni to'liq yukda ishlashini ta'minlaydi.
- Onlayn Almashinish: Quvvat modullari tizim ishini to'xtatmasdan onlayn almashtirilishi mumkin, bu esa maksimal ish vaqti va ishonchlilikni ta'minlaydi.
- Haroratni Monitoring Qilish: Ichki haroratni nazorat qiluvchi ortiqcha harorat sensori bilan jihozlangan bo'lib, harorat 181°F (83°C) dan oshganda signal beradi.
- Integratsiyalashgan Signal Tizimi: Quvvat moduli signal kontaktlari modul nosozligi, konfiguratsiya ziddiyatlari va quvvat muammolari kabi turli tizim muammolarini aniqlaydi va operatorlarni ogohlantiradi.
- Xavfsizlik Xususiyatlari: Quvvat moduli kirish terminallari uchun himoya qopqoqlari va elektr xavflarini oldini olish uchun signal kontaktlari kabi xavfsizlik xususiyatlarini o'z ichiga oladi.
Quvvat Moduli Texnik Xususiyatlari
| Texnik xususiyat | Tafsilotlar |
|---|---|
| Izolyatsiya | >1000 VAC yoki 1500 VDC, Kirishdan Chiqishga |
| Kirish Ulanishlari | Xavfsizlik qopqog'i bilan himoyalangan, 12-gauge simlarni qabul qiladi |
| Ortiqcha Harorat Sensoru | 181°F (83°C) da ishga tushadi, odatda 140°F (60°C) atrof-muhitda |
| Signal Kontaktlari | Odatda ochiq, odatda yopiq va umumiy; 120 VAC @ 1 amp qo‘llab-quvvatlanadi |
| Kirish Quvvati Talabi | Har bir quvvat moduli uchun kamida 240 vatt |
| Chiqish Quvvati | 140°F (60°C) da 175 vatt |
| Chiqish kuchlanishi | 6.5 VDC, barcha ish sharoitlarida ±1% |
| Chiqish oqimi | 140°F (60°C) atrof-muhitda maksimal 27 amper |
Model va qo'shimcha kodlar
| Model | 8310 | 8311 | 8312 |
|---|---|---|---|
| Korpus Turi | Asosiy/Kengaytirish/RXM | Asosiy/Kengaytirish/RXM | Asosiy/Kengaytirish/RXM |
| Nominal kuchlanish | 120 VAC/VDC | 24 VDC | 230 VAC |
| Kirish VAC | 85-140 V @ 47-63 Hz | Mavjud emas | 185-285 V @ 47-63 Hz |
| Kirish VDC | 95-180 V | 22-31 V | Mavjud emas |
| Sigortaning reytingi | 5 amper, vaqt kechikishi bilan | 15 amper, vaqt kechikishi bilan | 2.5 amper, vaqt kechikishi bilan |
| Chiqish ushlab turish vaqti | Kamida 20 ms | Kamida 2.8 ms | Kamida 20 ms |
| Diagnostika ko‘rsatkichlari | PASS, FAULT, ALARM, TEMP, BAT LOW | PASS, FAULT, ALARM, TEMP, BAT LOW | PASS, FAULT, ALARM, TEMP, BAT LOW |
Taxminiy vazn
- Quvvat Moduli: 7.2 funt (3.3 kg)
Signal va Nosozlik Boshqaruvi
Triconex 8310 Quvvat Moduli tizimning uzluksiz ishlashi va xavfsizligini ta'minlash uchun real vaqt diagnostikasini taqdim etuvchi keng qamrovli signal va nosozlik boshqaruv tizimi bilan jihozlangan. Tizim quyidagi holatlarda signal beradi:
- Tizimda yo‘qolgan modul
- Uskuna konfiguratsiyasi boshqaruv dasturining mantiqiy konfiguratsiyasi bilan mos kelmaydi
- Modul nosozligi
- Asosiy protsessor tizim xatosini aniqlamoqda
- Asosiy quvvat moduliga uzilish
- Past batareya yoki Ortiqcha harorat ogohlantirishlari
