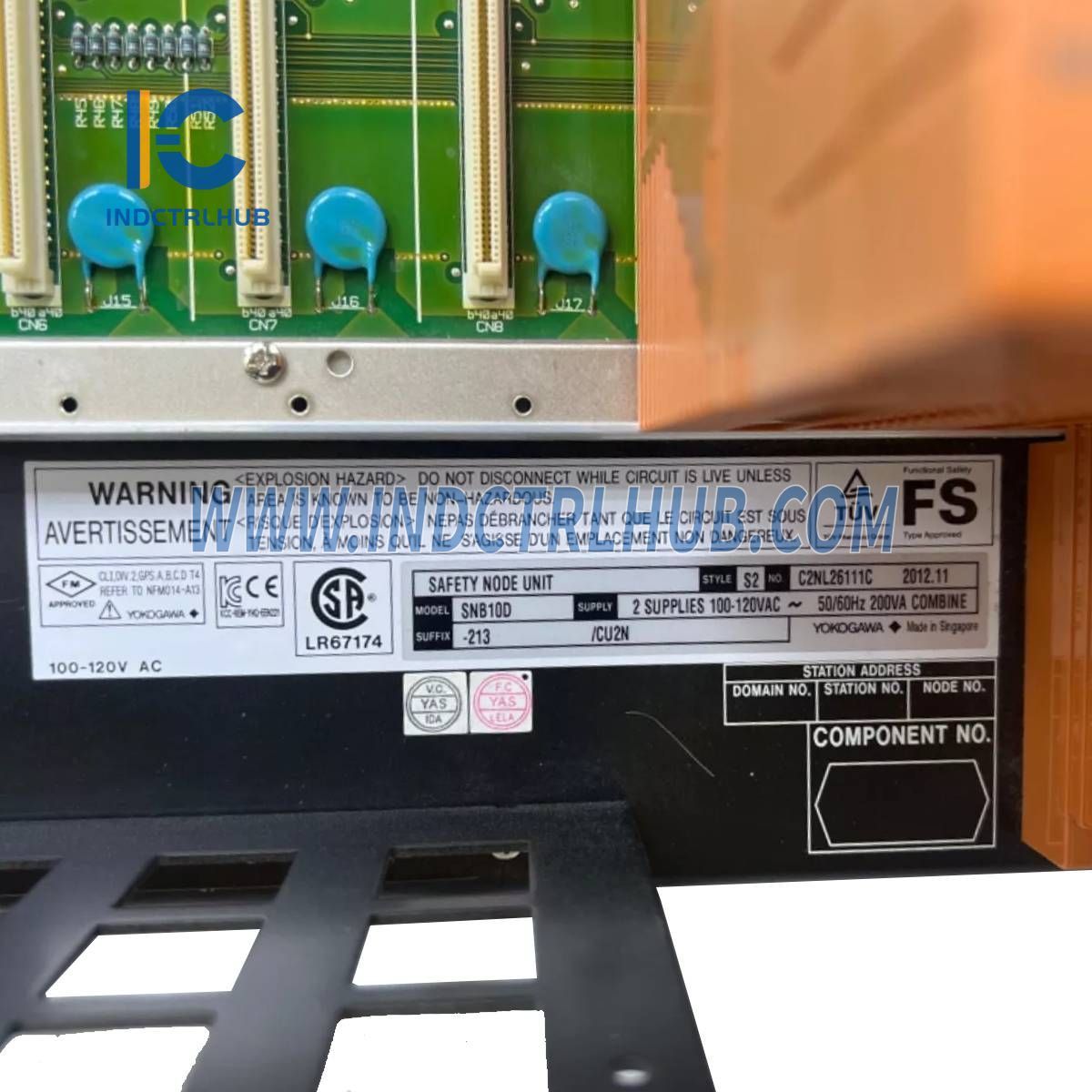

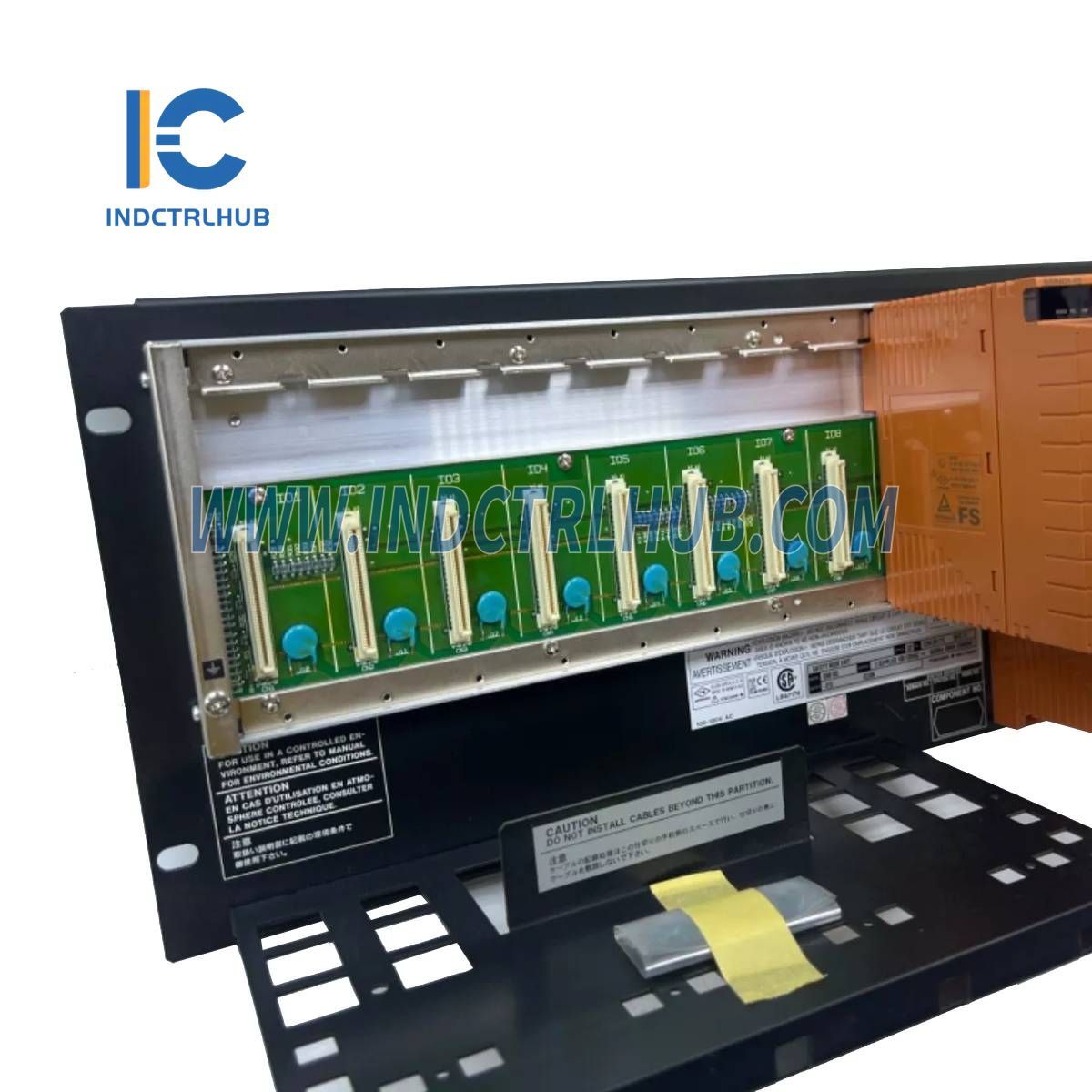

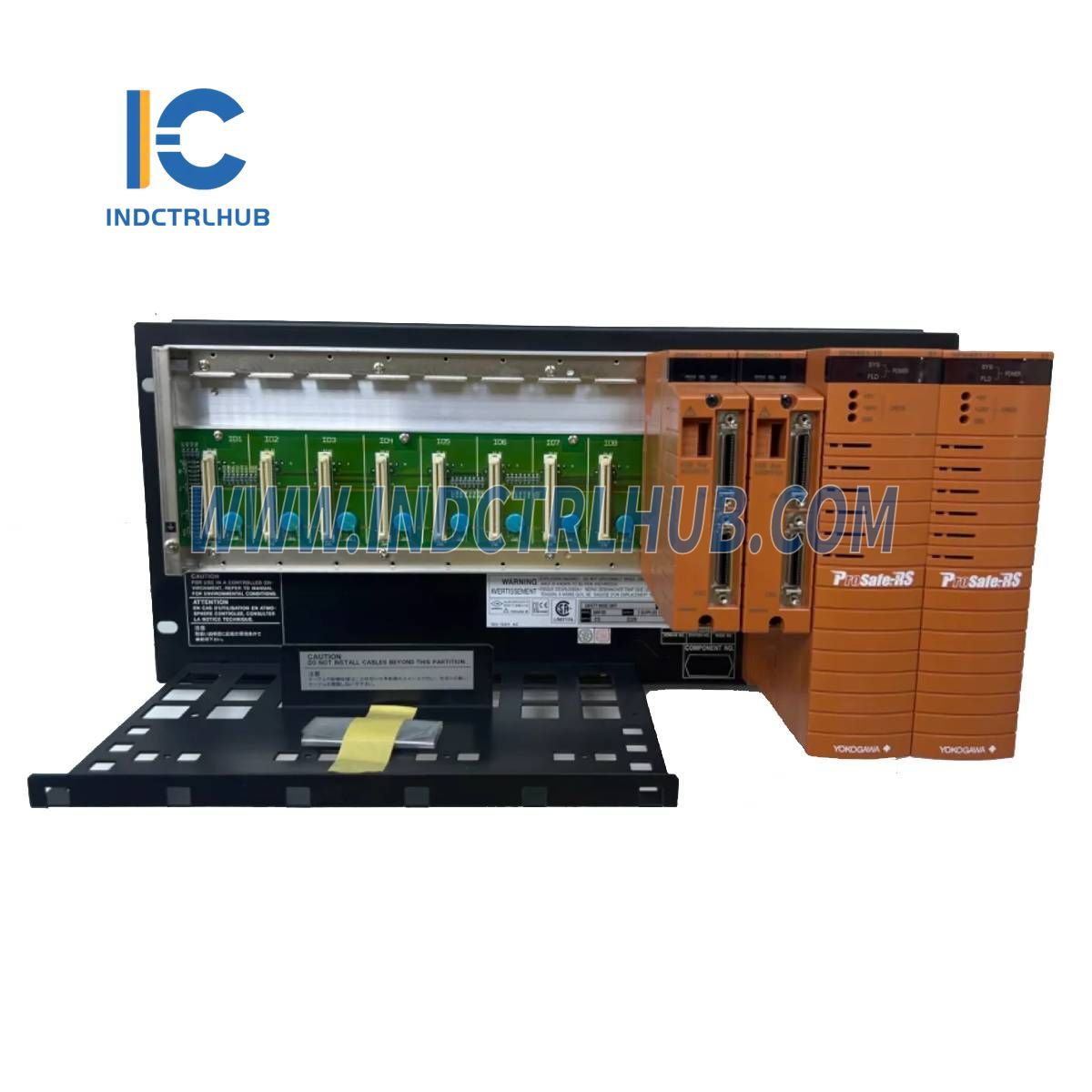

Yokogawa SNB10D-215/CN2N bezpečnostná uzlová jednotka

Štandardné špecifikácie:

• Počet pripojiteľných bezpečnostných uzlových jednotiek:

  • Až 13 bezpečnostných uzlových jednotiek môže byť pripojených k bezpečnostnej riadiacej jednotke S2SC70S/S2SC70D/SSC60S/SSC60D pomocou SEC402 ESB modul zbernicového spojovača.
  • Až 9 bezpečnostných uzlových jednotiek môže byť pripojených k bezpečnostnej riadiacej jednotke pomocou SEC401 ESB modul zbernicového spojovača.

• Napájacie napätie:

  • 100 až 120 V AC (50/60 Hz)
  • 220 až 240 V AC (50/60 Hz)
  • 24 V DC

• Spotreba energie:

  • 100 až 120 V AC: 200 VA
  • 220 až 240 V AC: 230 VA
  • 24 V DC: 5,5 A

• Hmotnosť: Približne 5,9 kg

• Spôsob montáže:

  • Montáž do rámu pomocou štyroch skrutiek M5.
  • Používajú sa izolačné puzdrá (príslušenstvo).

• Štandardy zhody:

  • Pozri „Modely vyhovujúce štandardom ProSafe-RS“ (GS 32P01B60-01EN).

Konfigurácia:

• Konfigurácia modulu:
  • Napájací modul: Dodáva napájanie I/O modulu (dva moduly).
  • Modul rozhrania zbernice ESB (SSB401): Dva moduly.
  • Napájací terminál používa skrutky M4.

Model a kódy prípon:

• Model: SNB10D
  • Popis: Bezpečnostná uzlová jednotka (typ montovateľný do racku)
• Kódy prípon:
  • –2: Dvojitý redundantný zdroj napájania s licenciou softvéru pre rozšírenie uzla (R3) (*1)
  • 1: Napájanie 100 až 120 V AC
  • 3: ISA štandard G3, teplota (-20 až 70 °C), bez ochrany proti výbuchu

Kódy voliteľných funkcií:

• /CU2N: Pripojovacia jednotka pre ESB zbernicu [Číslo dielu: S9342FA]

Poznámky:

• Nainštalujte zariadenia montovateľné do 19-palcovej skrinky do kľúčovej kovovej skrine, aby ste splnili bezpečnostné normy, súlad s EMC a normy ochrany proti výbuchu.
• Použite YCB301 ESB zbernicový kábel dlhý 1 meter alebo viac na pripojenie SNB10D s SSC0.
• Kód možnosti “/ATDOC” je pre súlad s ATEX smernicou na použitie v potenciálne výbušných atmosférach.
• The SNB10D-2 môže byť použitý s R4.01 alebo novším.
