Product Description
Prehľad produktu

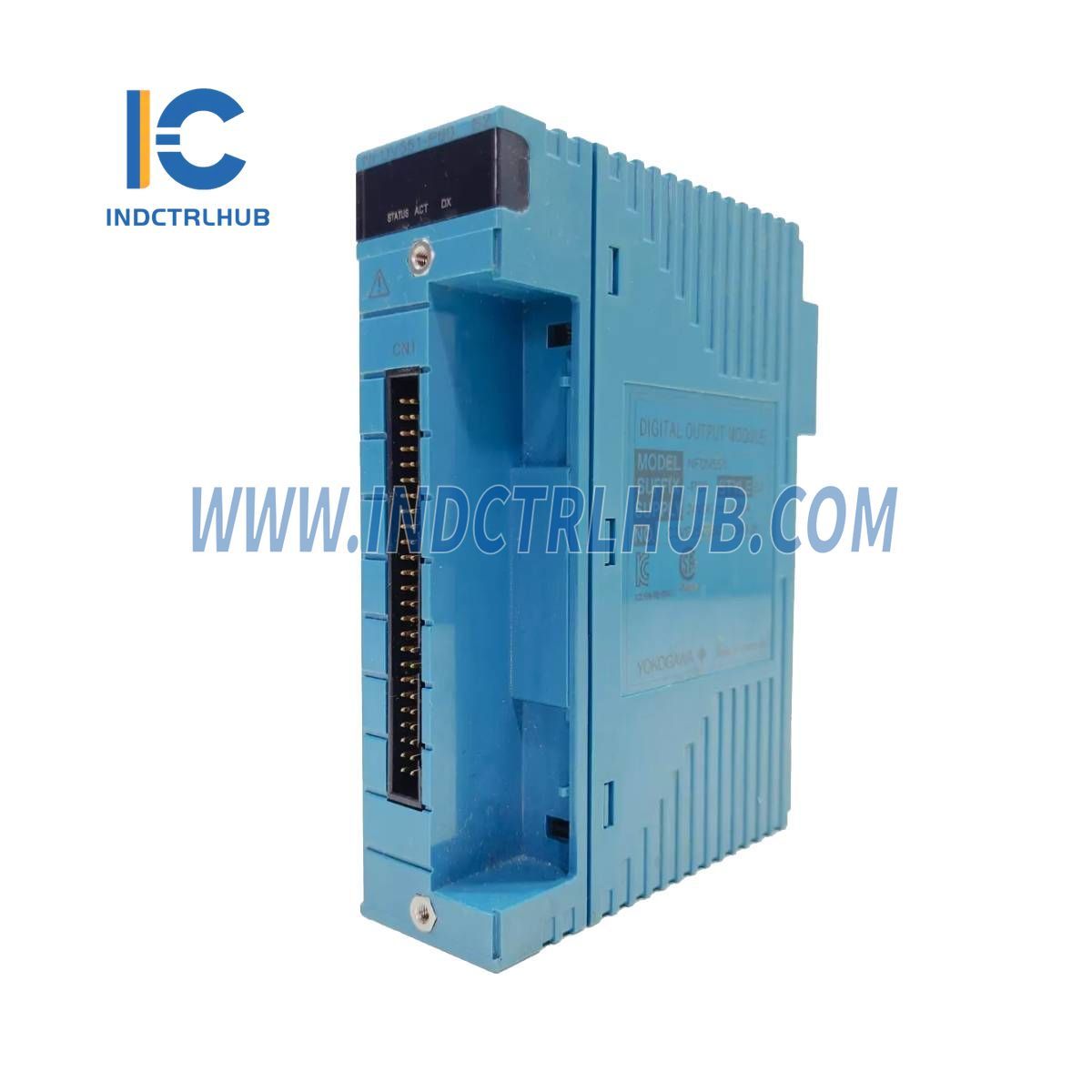

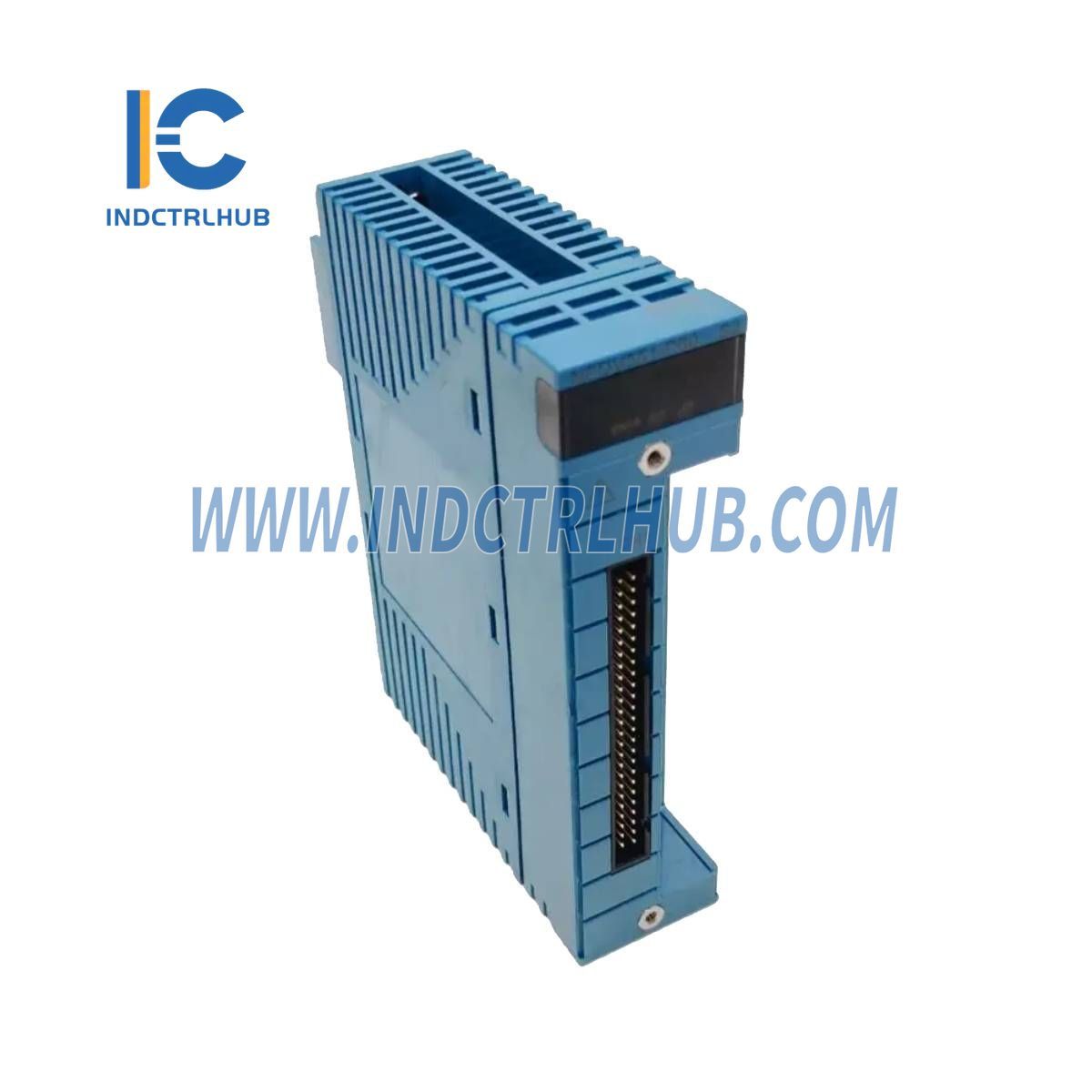

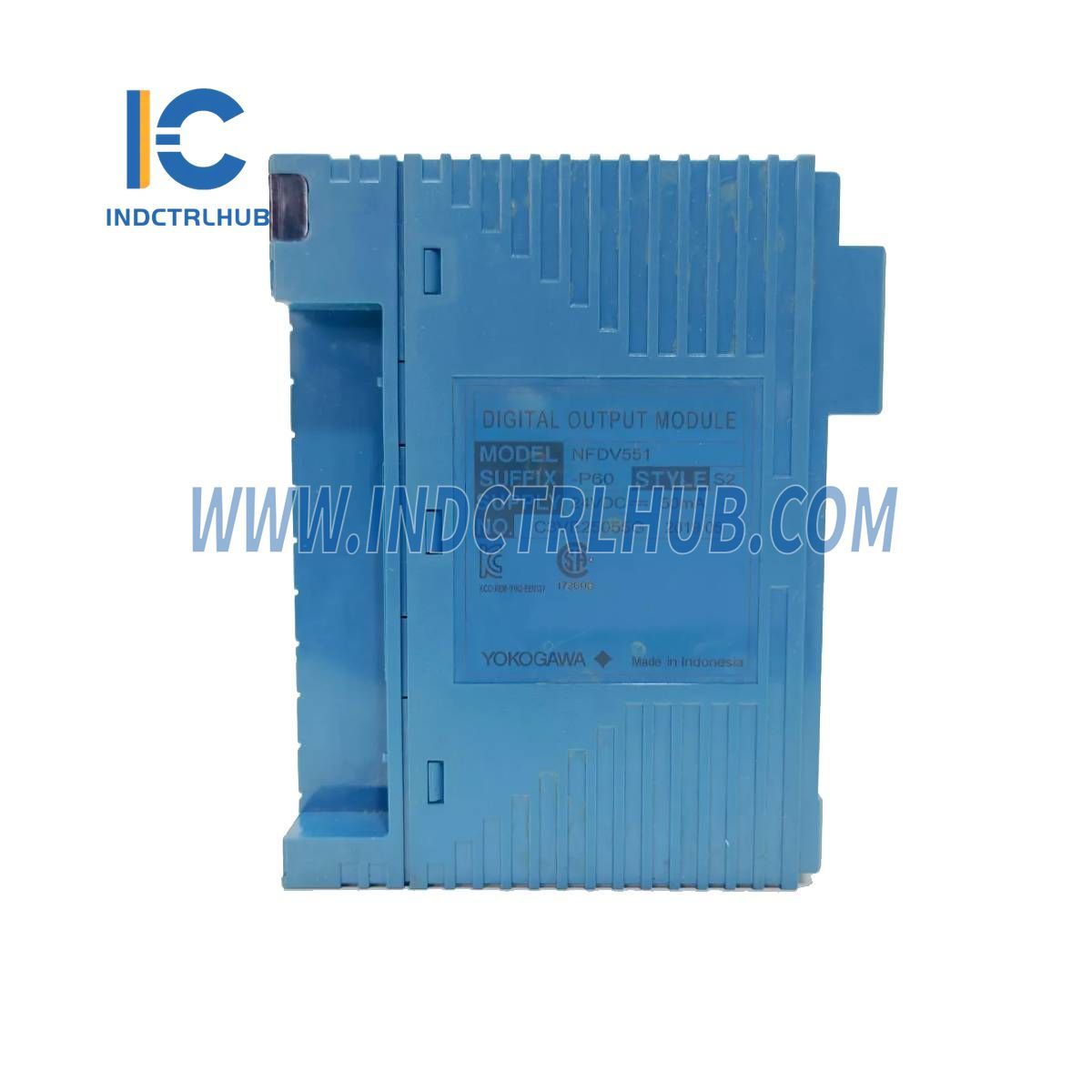

Yokogawa NFDV551-P60/D5S00 je digitálny výstupný modul navrhnutý na výstup 32-kanálových tranzistorových kontaktných signálov. Je súčasťou rady digitálnych výstupných modulov Yokogawa, ktorá zahŕňa modely ako NFDV551 (32 kanálov) a NFDV561 (64 kanálov). Tento modul poskytuje spoľahlivú kontrolu pre priemyselné aplikácie. Podporuje rôzne konfigurácie, vrátane výstupu stavu a funkcií záložného režimu, a je optimalizovaný pre 24 V DC systémy s robustnými izolačnými vlastnosťami.
Technické informácie
| Položka | Špecifikácie NFDV551 | Špecifikácie NFDV561 |
|---|---|---|
| Model | NFDV551 | NFDV561 |
| Počet výstupných kanálov | 32 | 64 |
| Menovité priložené napätie | 24 V DC | 24 V DC |
| Napätie záťaže (*1) | 24 V DC, 50 mA | 24 V DC, 100 mA |
| Rozsah napájacieho napätia poľa | 20,4 až 26,4 V | 20,4 až 26,4 V |
| Maximálna hodnota napätia pri zapnutom výstupe | 2 V DC | 2 V DC |
| Maximálna hodnota prúdu úniku pri vypnutom výstupe | 0,1 mA | 0,1 mA |
| Výstupný formát | Prúdový odber | Prúdový odber |
| Maximálny prúd záťaže (*2) | 100 mA/kanál, 26,4 V | 100 mA/kanál, 26,4 V |
| Odolnosť voči napätiu | Medzi výstupným signálom a systémom: 2000 V AC po dobu 1 minúty (*5) Medzi spoločnými: 500 V AC po dobu 1 minúty, spoločná mínus (–) strana každých 16 kanálov |
|
| Funkcie | Stavový výstup: Funkcia výstupu stavu zapnuté/vypnuté Spätný režim výstupu (*3) (*4): - HOLD: Drží aktuálne stavy pri spustení spätného režimu - OFF: Všetky výstupné kanály sa pri spustení spätného režimu nastavia na vypnuté - NO: Nevykonáva žiadnu spätnú akciu |
|
| Čas odozvy výstupu | 3 ms alebo menej (pre stavový výstup) | 3 ms alebo menej (pre stavový výstup) |
| Maximálny prúdový odber | 700 mA (5 V DC) 60 mA (24 V DC, napájanie v teréne) |
780 mA (5 V DC) 120 mA (24 V DC, napájanie v teréne) |
| Hmotnosť | 0,2 kg | 0,3 kg |
| Externé pripojenie | Tlaková svorkovnica, MIL konektorový kábel (*5) | MIL konektorový kábel (*5) |
Model a kódy prípon
- Model: NFDV551 Digitálny výstupný modul (32-kanálový, 24 V DC, izolovaný)
- Kódy prípon:
- -P: Štandardný typ
- 6: So stavovým displejom a bez ochrany proti výbuchu
- F: So stavovým displejom a ochranou proti výbuchu
- 0: Základný typ
- 1: S voliteľnou normou ISA Standard G3
- Kódy možností:
- /D5S00: S tlakovým svorkovým blokom pre digitálny výstup [Model: NFTD5S-00]
- /D5S10: S tlakovou svorkovnicou pre digitálny výstup (ochrana proti prepätiu) [Model: NFTD5S-10]
- /CCC01: S krytom konektora pre MIL kábel [Model: NFCCC01]
Špecifická konfigurácia
- Model/Číslo dielu: NFDV551-P60/D5S00
- Podrobnosti konfigurácie:
- -P: Štandardný typ
- 6: So stavovým displejom a bez ochrany proti výbuchu
- 0: Základný typ
- /D5S00: S tlakovým svorkovým blokom pre digitálny výstup [Model: NFTD5S-00]
Dodatočné poznámky
- (*1) Napätie záťaže špecifikuje napätie a prúdovú kapacitu na kanál.
- (*2) Maximálny prúd záťaže je stanovený na 26,4 V, horný limit rozsahu napájania poľa.
- (*3) Výstupný záložný režim definuje správanie počas systémových porúch alebo spúšťačov.
- (*4) Možnosti záložného režimu (HOLD, OFF, NO) sú konfigurovateľné podľa prevádzkových potrieb.
- (*5) Špecifikácie odolnosti voči napätiu a vonkajšieho pripojenia zabezpečujú kompatibilitu a bezpečnosť.
