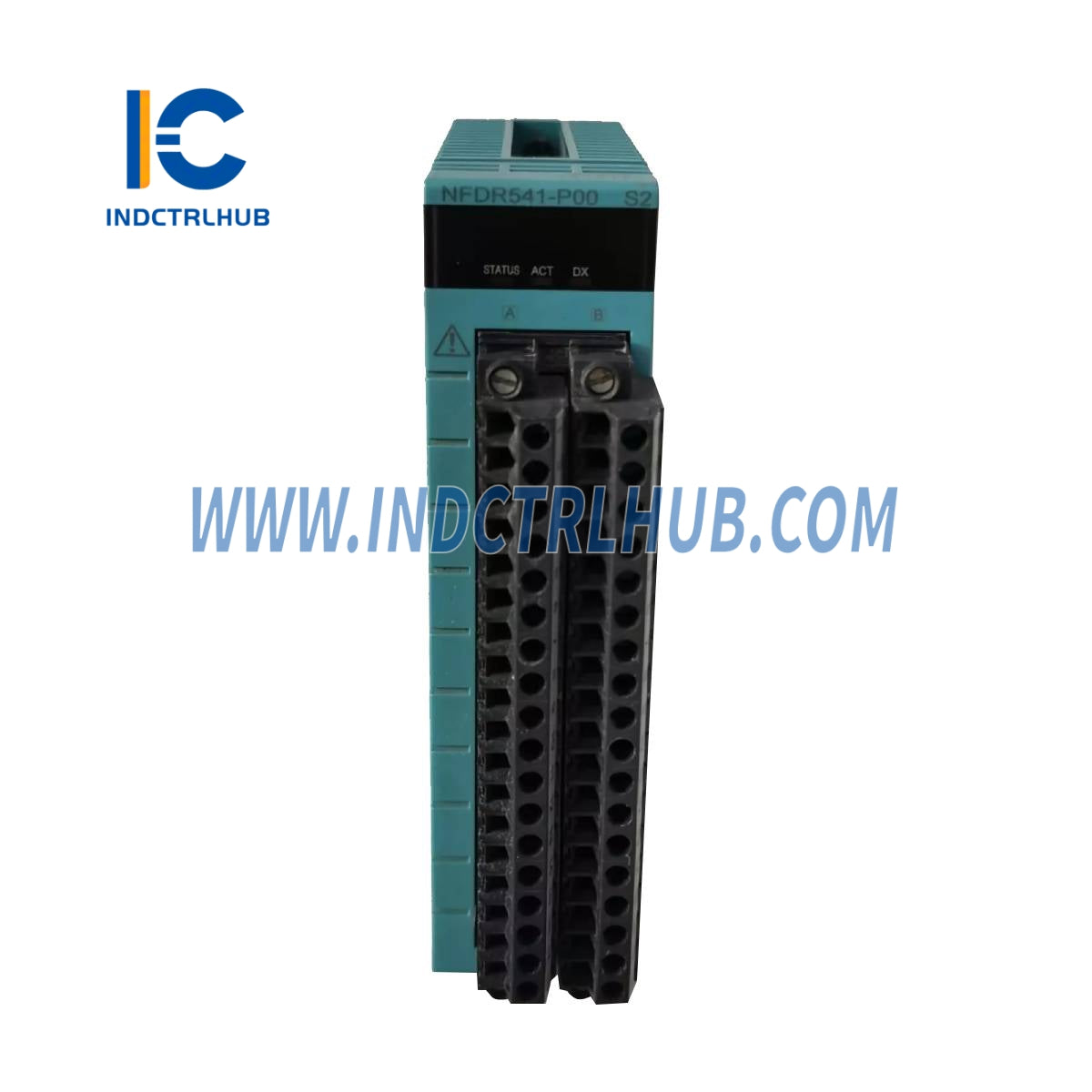

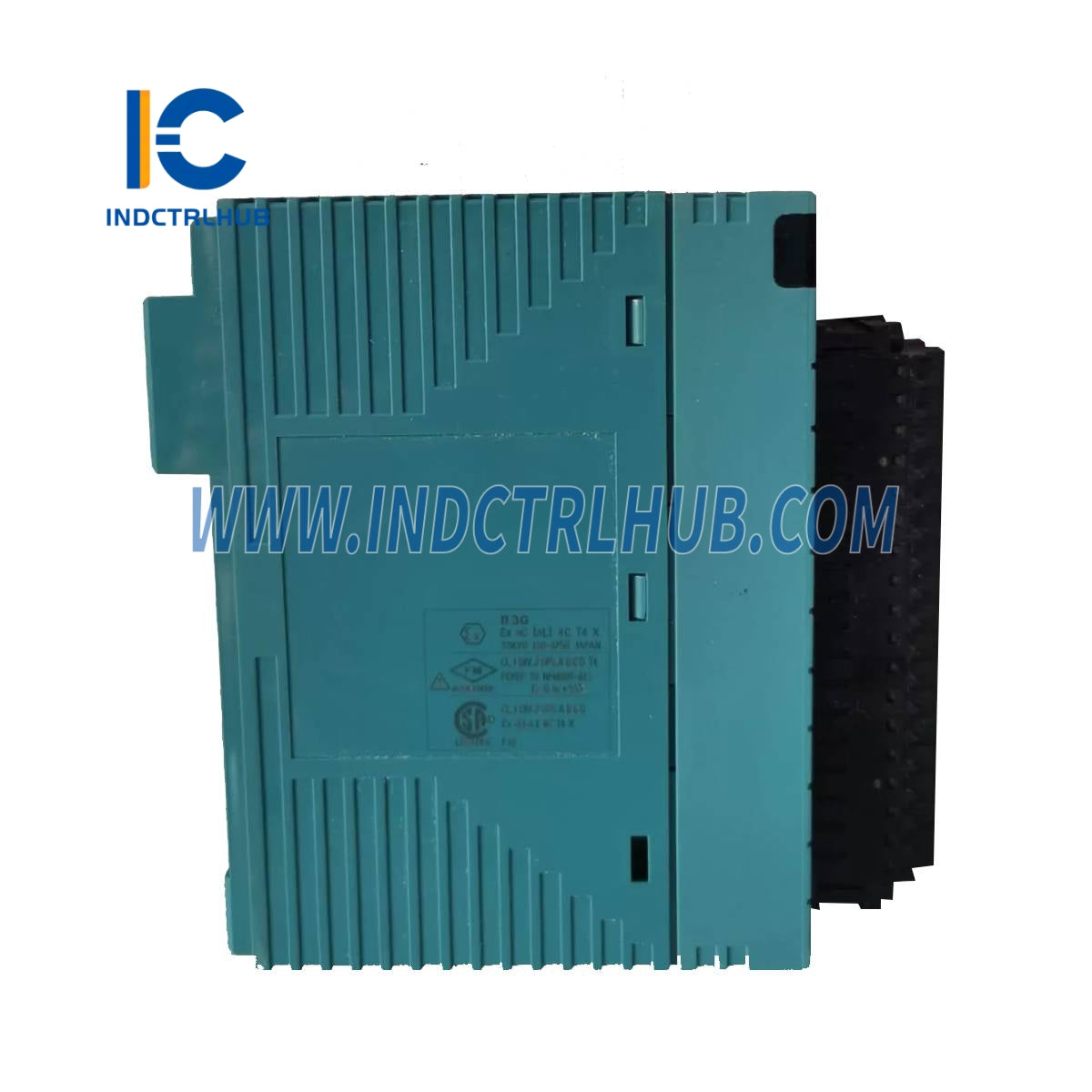

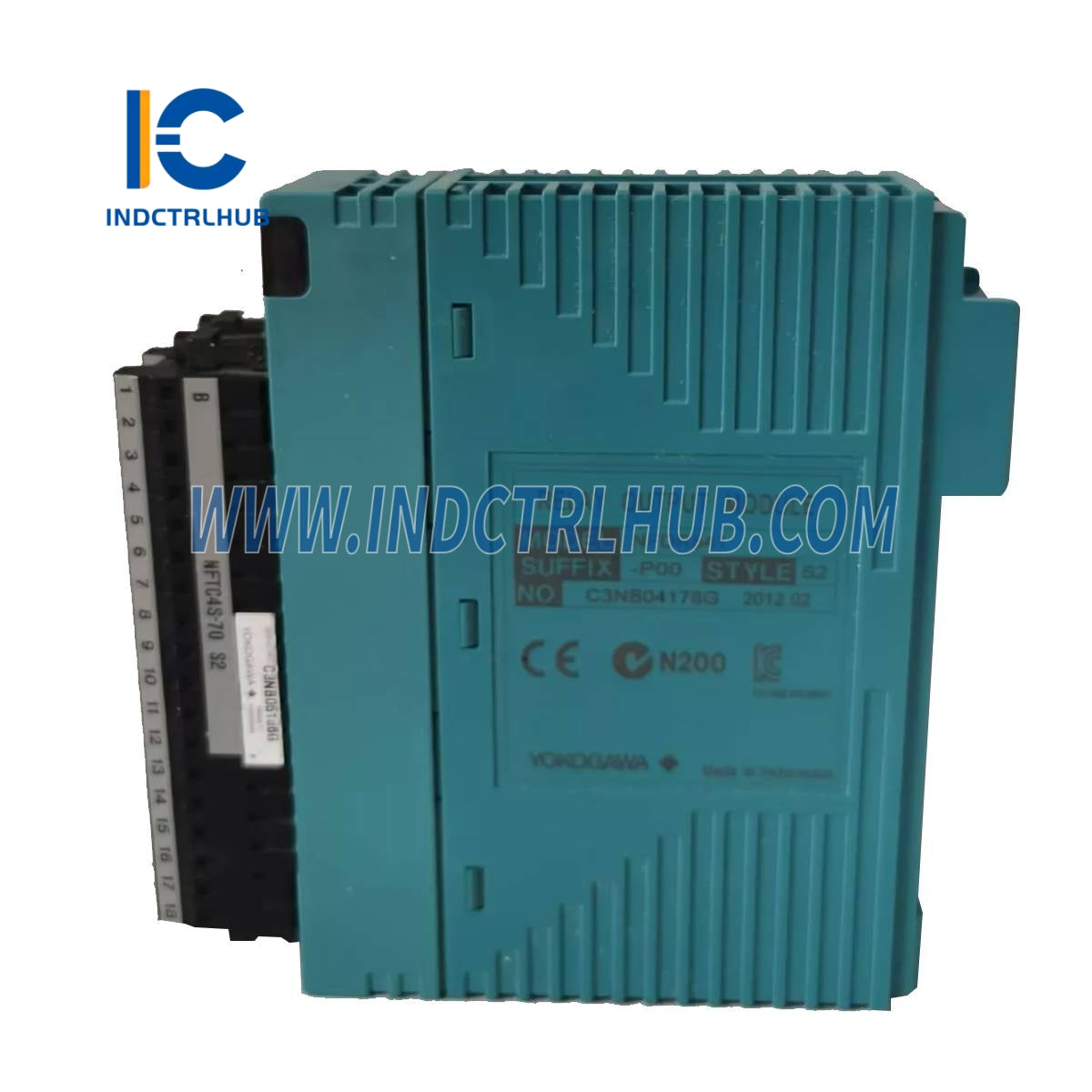

Modul výstupu relé Yokogawa NFDR541 (16-kanálový, izolovaný)
Modul výstupu relé Yokogawa NFDR541 (16-kanálový, izolovaný)
Manufacturer: Yokogawa
Product No.: NFDR541
Condition:1000 skladom
Product Type: Modul reléového výstupu (16-kanálový, izolovaný)
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
NFDR541 |
|
Popis |
Modul reléového výstupu (16-kanálový, izolovaný) |
_
_
__ Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet výstupných kanálov |
16 |
|
Menovité priložené napätie |
24 až 125 V DC, 100 až 240 V AC (50/60 Hz) |
|
Maximálny prúd záťaže (rezistívny) |
2,0 A @ 24 V DC, 1,0 A @ 48 V DC, 0,3 A @ 110/125 V DC |
|
2,0 A @ 100 V AC, 2,0 A @ 220 V AC |
|
|
Maximálny prúd záťaže (induktívny) |
0,6 A @ 24 V DC, 0,3 A @ 48 V DC, 0,1 A @ 110 V DC |
|
2,0 A @ 100 V AC, 1,0 A @ 220 V AC |
|
|
Medzné napätie |
Výstup _ Systém: 2000 V AC na 1 minMedzi spoločnými: 1350 V AC na 1 min (spoločné pre každých 8 kanálov) |
|
Funkcie |
Funkcia výstupu stavu ZAP/VYP |
|
Náhradný výstup |
HOLD / VYP / NO |
|
Výstupný čas odozvy |
12 ms alebo menej (výstup stavu) |
|
Maximálny odber prúdu |
780 mA (5 V DC) |
|
Hmotnosť |
0,3 kg |
|
Externé pripojenie |
Svorka na tlakový upínací konektor |
_
_
__ Výklad modelu a kódu prípony
|
Model |
Popis |
|---|---|
|
NFDR541 |
Modul reléového výstupu (16-kanálový, izolovaný) |
|
Prípona |
Význam |
|---|---|
|
-T |
Štandardný typ (24_125 V DC / 100_240 V AC) |
|
5 |
Všeobecný typ bez ochrany proti výbuchu |
|
E |
Všeobecný typ s ochranou proti výbuchu |
|
0 |
Základný typ |
|
1 |
S voliteľnou možnosťou ISA Standard G3 |
|
Kód možnosti |
Popis |
|---|---|
|
/C4S70 |
S tlakovou svorkovnicou pre digitálny vstup [Model: NFTC4S-70] |
_
_
