Product Description
Prehľad produktu

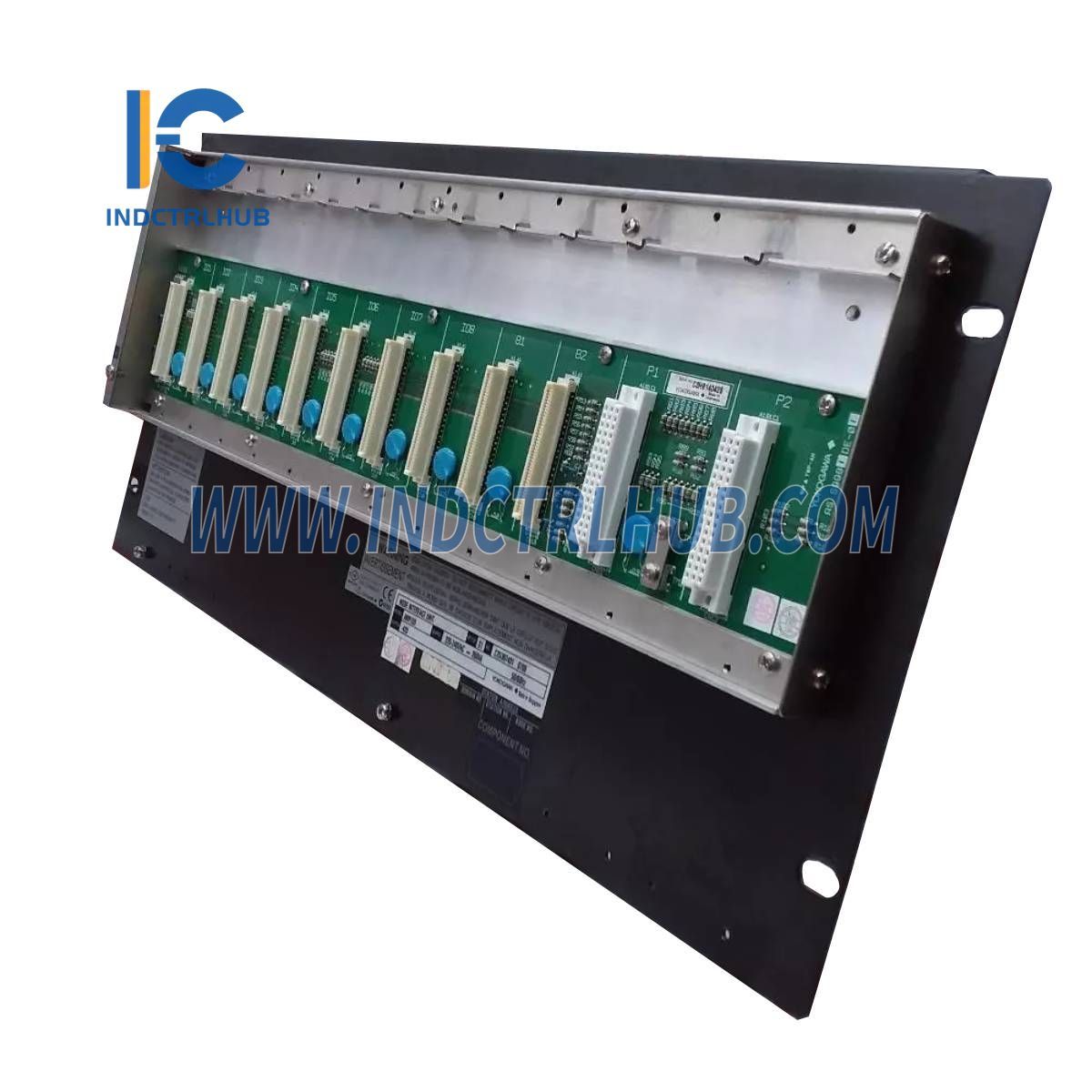

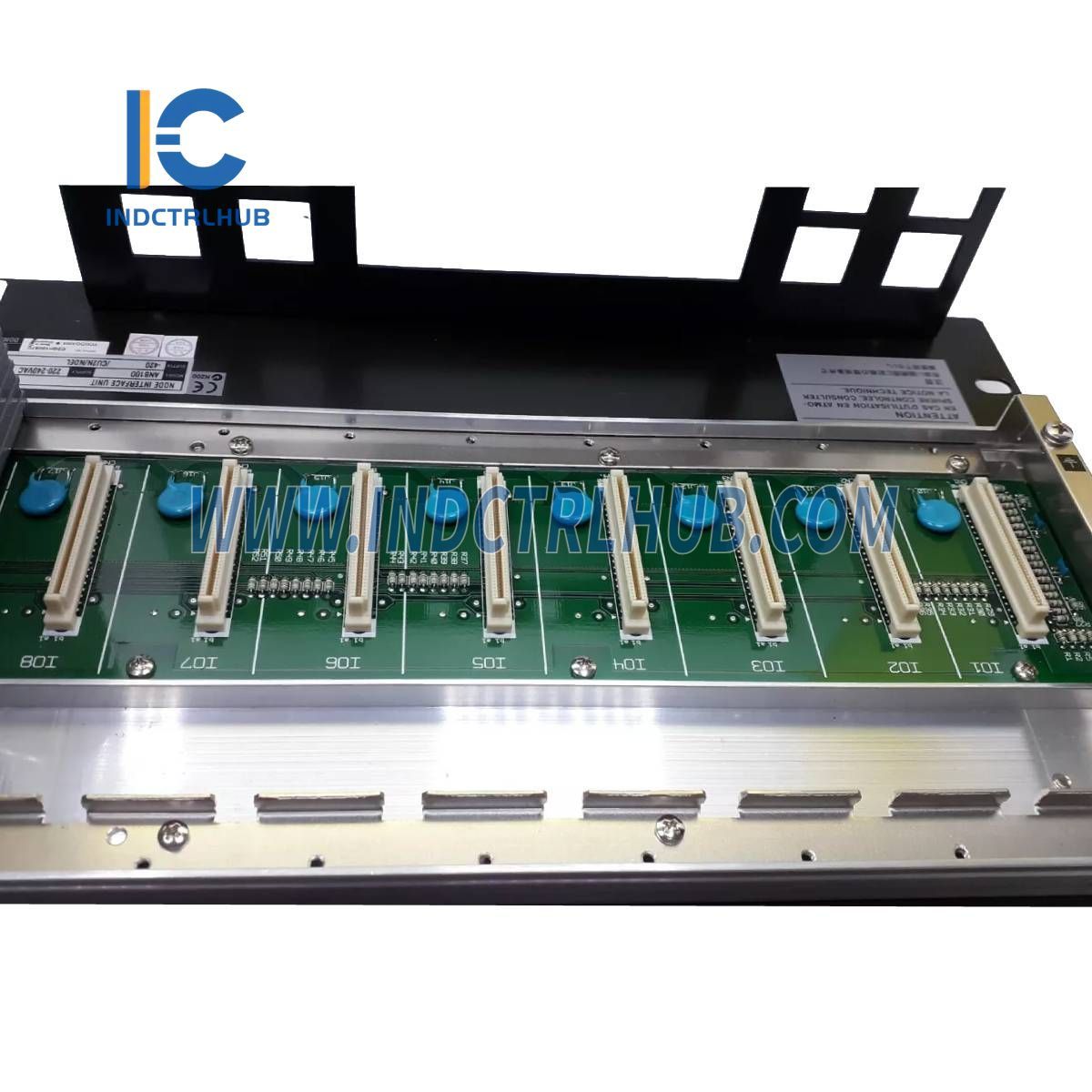

Yokogawa ANR10D-420/ATDOC/NDEL je uzlová jednotka pre dvojitý redundantný ER Bus, kategorizovaná ako "Vzdialený uzol" v architektúre systému Yokogawa. Na rozdiel od ANB10S a ANB10D (ESB Bus uzlové jednotky alebo lokálne uzly), ktoré sa pripájajú priamo k Field Control Unit (FCU) cez ESB zbernicu, ANR10S a ANR10D sa pripájajú k EB401 ER Bus Interface Master Module v rámci ESB Bus uzlovej jednotky cez ER zbernicu. Táto 19" racková jednotka je navrhnutá pre spoľahlivú, redundantnú prevádzku v priemyselných riadiacich prostrediach.
Technické informácie
| Položka | Špecifikácie |
|---|---|
| Napájanie | Napätie: 100-120 V AC, Frekvencia: 50/60 Hz Napätie: 220-240 V AC, Frekvencia: 50/60 Hz Napätie: 24 V DC (Špecifikujte pomocou príponových kódov) |
| Spotreba elektrickej energie | 100-120 V AC: 200 VA, 120 W 220-240 V AC: 230 VA, 120 W 24 V DC: 5,5 A |
| Hmotnosť | 10 kg (vrátane 8 IOM) |
Model a kódy prípon
- Model: ANR10D uzlová jednotka pre dvojitý redundantný ER zbernicu (19" montáž do racku)
- Kódy prípon:
- -4: Dvojitý redundantný zdroj napájania
- 1: Napájanie 100-120 V AC
- 2: Napájanie 220-240 V AC
- 4: Napájanie 24 V DC
- 5: Základný typ bez ochrany proti výbuchu
- 6: S voľbou ISA G3, teplotnou voľbou (-20 ˚C až 70 ˚C) a bez ochrany proti výbuchu
- E: Základný typ s ochranou proti výbuchu
- F: S voľbou ISA G3, teplotnou voľbou (-20 ˚C až 70 ˚C) a ochranou proti výbuchu
- Kódy možností:
- /ATDOC: Manuál ochrany proti výbuchu
- /NDEL: Softvérová licencia pre rozšírenie uzla (povinné pre pripojenie k AFF50 alebo AFV10)
Špecifická konfigurácia

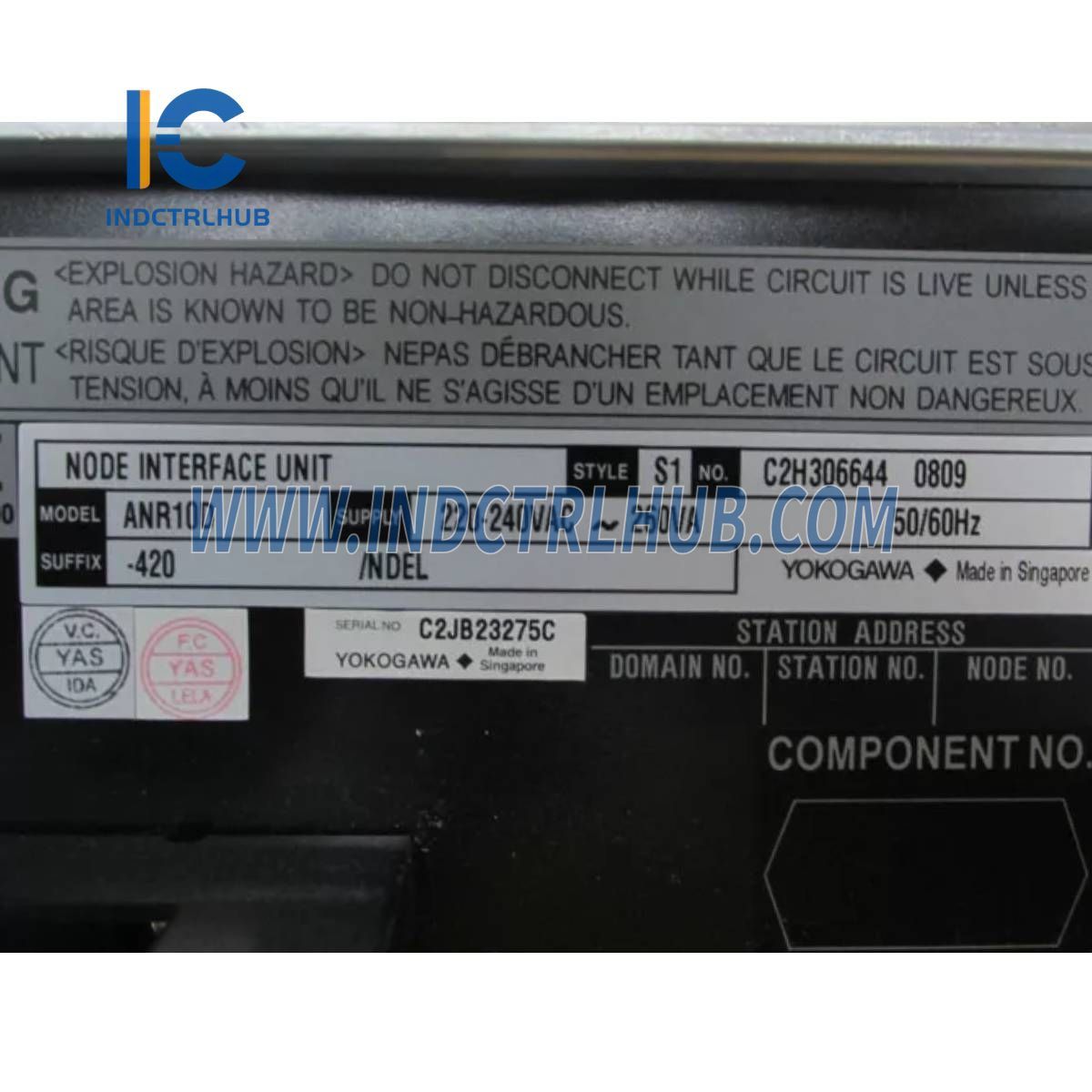

- Model/Číslo dielu: ANR10D-420/ATDOC/NDEL
- Podrobnosti konfigurácie:
- -4: Dvojitý redundantný zdroj napájania
- 2: Napájanie 220-240 V AC
- 0: Nie je explicitne uvedené v kódoch prípon, ale je predpokladané ako zástupný symbol (možno preklep alebo štandardná konvencia)
- /ATDOC: Obsahuje príručku pre ochranu proti výbuchu
- /NDEL: Obsahuje softvérovú licenciu pre rozšírenie uzla
