Product Description
Обзор продукта

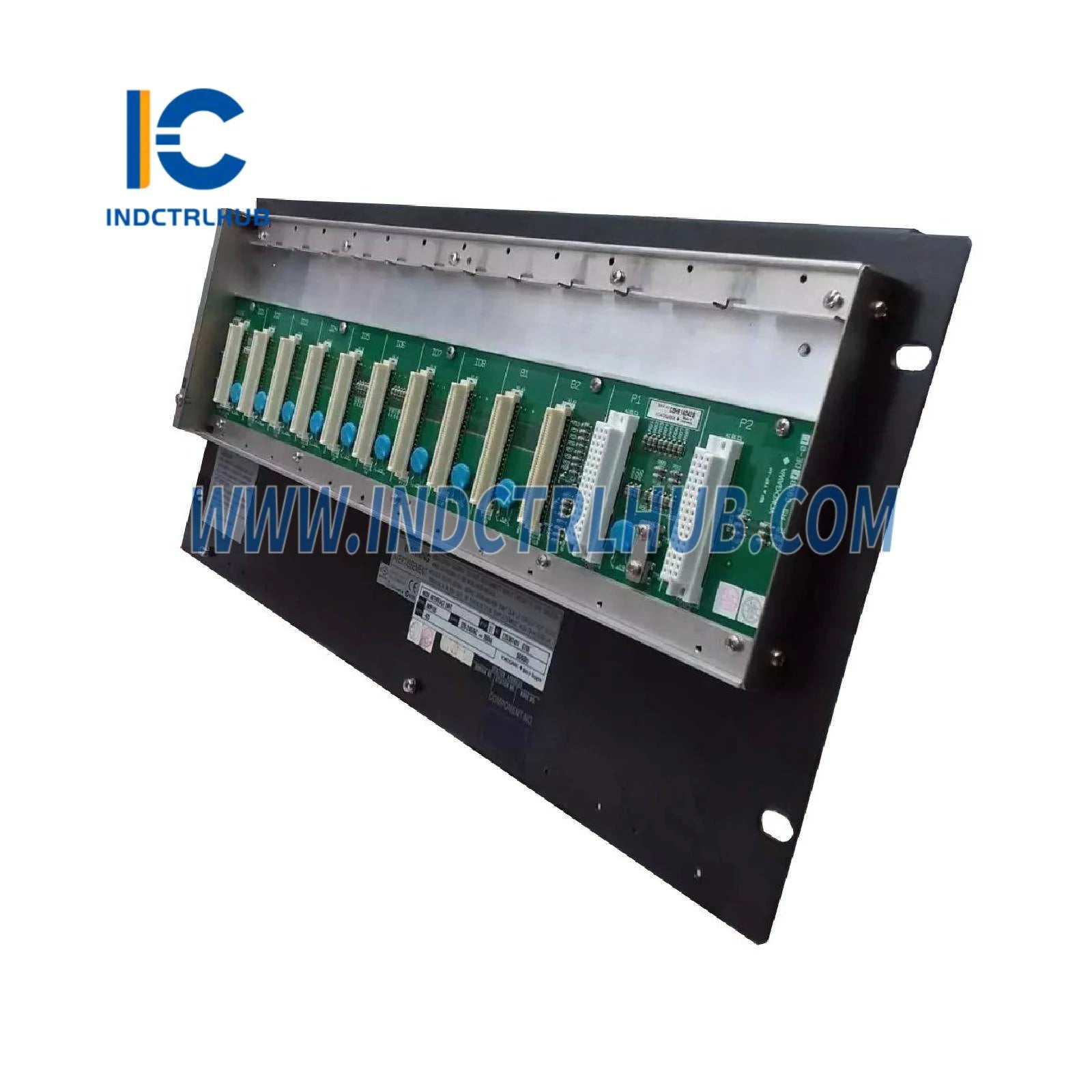

Yokogawa ANR10D-420/ATDOC/NDEL — это узловой блок для двухканальной резервированной шины ER, классифицируемый как «удалённый узел» в архитектуре системы Yokogawa. В отличие от ANB10S и ANB10D (узловые блоки шины ESB или локальные узлы), которые подключаются напрямую к блоку управления полем (FCU) через шину ESB, ANR10S и ANR10D подключаются к модулю главного интерфейса шины ER EB401 внутри узлового блока шины ESB через шину ER. Этот 19-дюймовый блок для монтажа в стойку разработан для надёжной и резервированной работы в промышленных системах управления.
Техническая информация
| Элемент | Технические характеристики |
|---|---|
| Источник питания | Напряжение: 100-120 В переменного тока, Частота: 50/60 Гц Напряжение: 220-240 В переменного тока, Частота: 50/60 Гц Напряжение: 24 В постоянного тока (Укажите с кодами суффиксов) |
| Потребление электроэнергии | 100-120 В переменного тока: 200 ВА, 120 Вт 220-240 В переменного тока: 230 ВА, 120 Вт 24 В постоянного тока: 5,5 А |
| Масса | 10 кг (включая 8 IOM) |
Коды моделей и суффиксов
- Модель: ANR10D узловой блок для двухканальной резервной шины ER (монтаж в стойку 19")
- Коды суффиксов:
- -4: Двойной резервный источник питания
- 1: 100-120 В переменного тока
- 2: 220-240 В переменного тока
- 4: 24 В постоянного тока
- 5: Базовый тип без взрывозащиты
- 6: С опцией ISA G3, температурным диапазоном (-20 ˚C до 70 ˚C) и без взрывозащиты
- E: Базовый тип с взрывозащитой
- F: С опцией ISA G3, температурным диапазоном (-20 ˚C до 70 ˚C) и взрывозащитой
- Коды опций:
- /ATDOC: Руководство по взрывозащите
- /NDEL: Лицензия на программное обеспечение для расширения узла (обязательно для подключения к AFF50 или AFV10)
Специфическая конфигурация
- Модель/Номер детали: ANR10D-420/ATDOC/NDEL
- Детали конфигурации:
- -4: Двойной резервный источник питания
- 2: 220-240 В переменного тока
- 0: Явно не указан в кодах суффиксов, но подразумевается как заполнитель (возможно, опечатка или стандартная конвенция)
- /ATDOC: Включает руководство по взрывозащите
- /NDEL: Включает лицензию на программное обеспечение для расширения узла
