Product Description

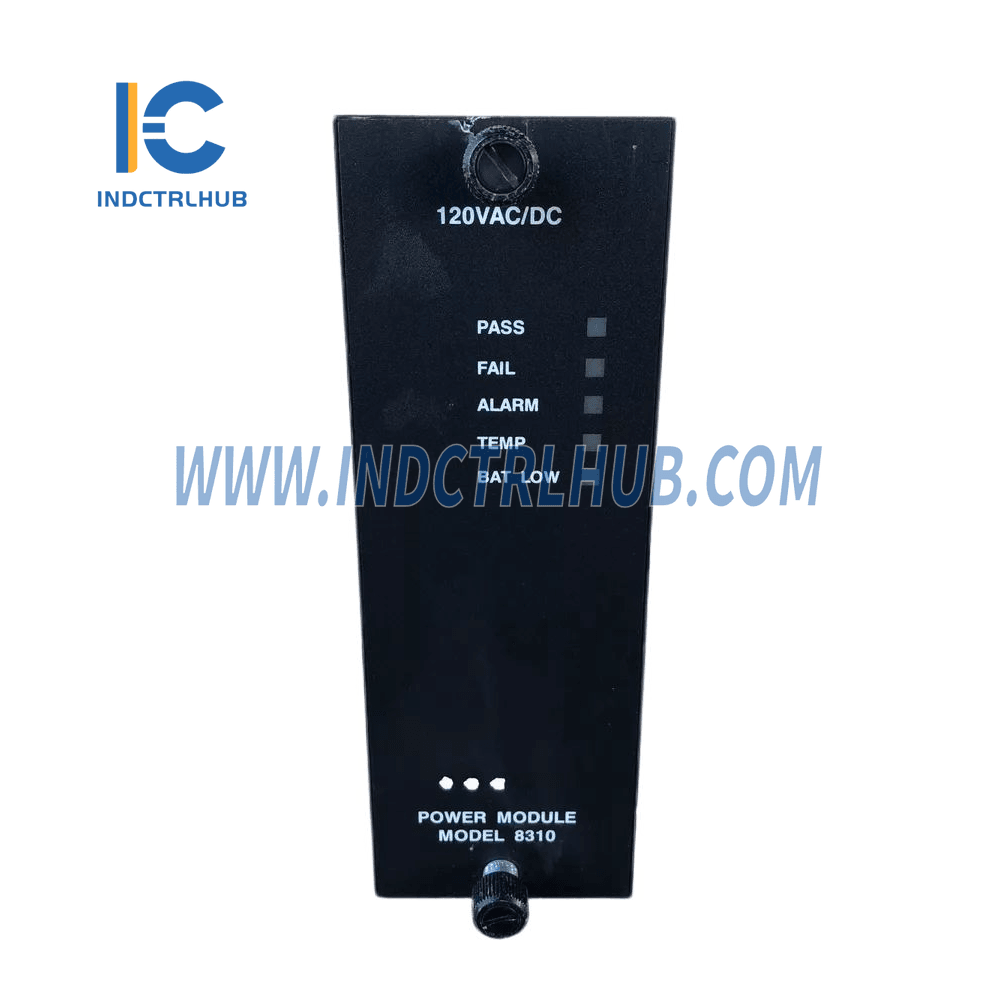

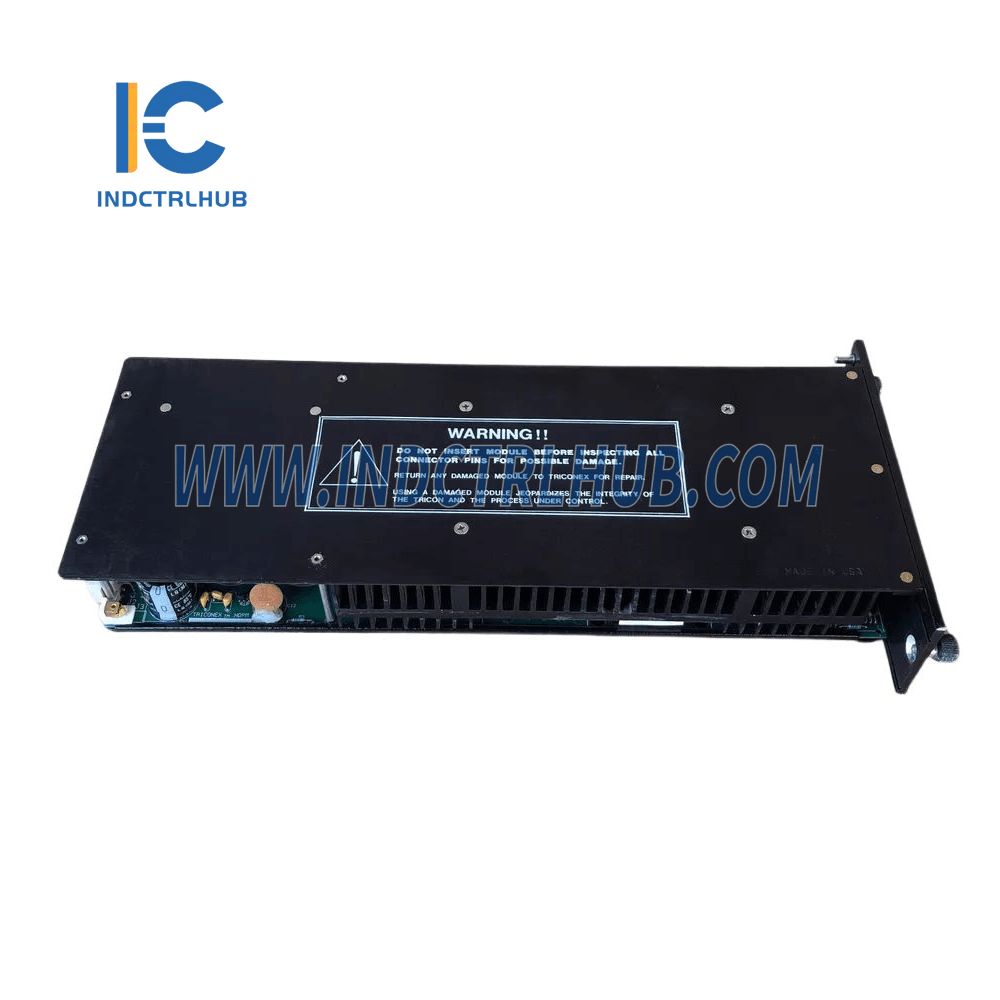

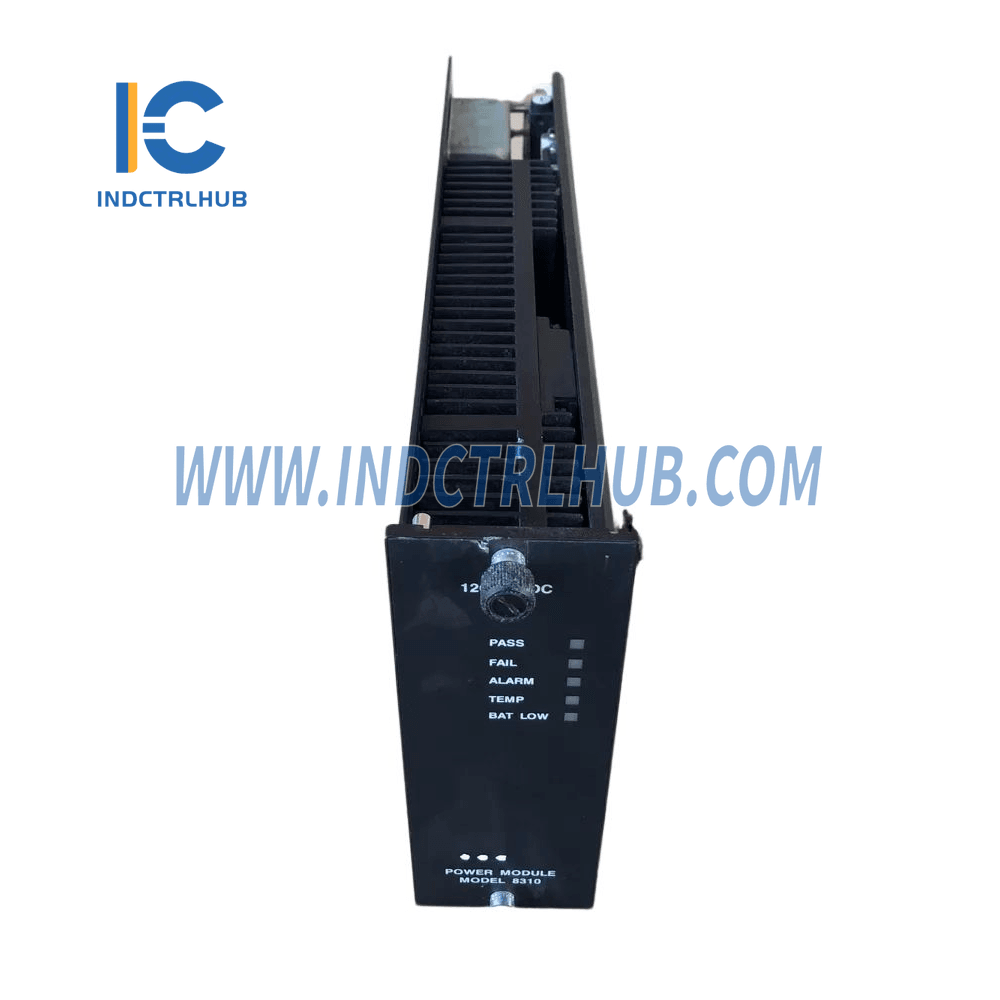

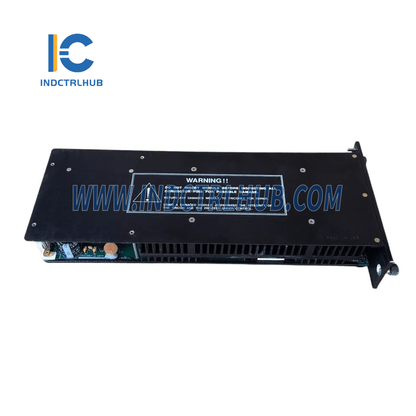

Visão Geral do Módulo de Energia Triconex 8310
Fabricante: Triconex
Model/Part Number: 8310
Descrição: Módulo de Energia
O Módulo de Energia Triconex 8310 é um componente crítico no sistema de segurança Tricon, garantindo conversão e distribuição de energia confiáveis para todos os módulos Tricon. Este módulo de energia foi projetado para fornecer desempenho robusto, capaz de operar em carga total e temperatura nominal com um alto nível de redundância. Localizado no lado esquerdo do chassi, o módulo de energia 8310 desempenha um papel essencial na conversão da energia da linha para a energia DC apropriada para todo o sistema.
Principais Características do Módulo de Energia Triconex 8310
- Configuração Redundante: Cada chassi Tricon está equipado com dois módulos de energia, garantindo que um módulo de energia esteja sempre capaz de operar o sistema em carga total, mesmo que o outro esteja sendo mantido ou substituído.
- Substituível Online: Os módulos de energia podem ser substituídos online, sem interromper a operação do sistema, garantindo máxima disponibilidade e confiabilidade.
- Monitoramento de Temperatura: Equipado com um sensor de temperatura excessiva que monitora a temperatura interna e dispara um alarme se a temperatura ultrapassar 181°F (83°C).
- Sistema de Alarme Integrado: Os contatos de alarme do módulo de energia detectam e alertam os operadores sobre vários problemas do sistema, incluindo falha do módulo, conflitos de configuração e problemas de energia.
- Recursos de Segurança: O módulo de energia inclui recursos de segurança, como coberturas protetoras para terminações de entrada e contatos de alarme para prevenir riscos elétricos.
Especificações do Módulo de Energia
| Especificação | Detalhes |
|---|---|
| Isolamento | >1000 VAC ou 1500 VDC, Entrada para Saída |
| Terminações de entrada | Protegido por capa de segurança, aceita fios calibre 12 |
| Sensor de Temperatura Excessiva | Dispara a 181°F (83°C), tipicamente a 140°F (60°C) ambiente |
| Contatos de alarme | Normalmente aberto, normalmente fechado e comum; suporta 120 VAC @ 1 ampere |
| Potência de Entrada Necessária | 240 watts mínimo por módulo de energia |
| Potência de saída | 175 watts a 140°F (60°C) |
| Tensão de saída | 6,5 VDC, ±1% em todas as condições de operação |
| Corrente de saída | 27 amperes máximo a 140°F (60°C) ambiente |
Códigos de Modelo e Sufixo
| Modelo | 8310 | 8311 | 8312 |
|---|---|---|---|
| Tipo de chassi | Principal/Expansão/RXM | Principal/Expansão/RXM | Principal/Expansão/RXM |
| Tensão nominal | 120 VCA/VCC | 24 VCC | 230 VCA |
| Entrada VAC | 85-140 V a 47-63 Hz | N / D | 185-285 V @ 47-63 Hz |
| Entrada VDC | 95-180 V | 22-31 V | N / D |
| Classificação do fusível | 5 amperes, retardo de tempo | 15 amperes, retardo de tempo | 2,5 amperes, retardo de tempo |
| Tempo de espera de saída | Mínimo de 20 ms | Mínimo de 2,8 ms | Mínimo de 20 ms |
| Indicadores Diagnósticos | PASS, FALHA, ALARME, TEMP, BATERIA BAIXA | PASS, FALHA, ALARME, TEMP, BATERIA BAIXA | PASS, FALHA, ALARME, TEMP, BATERIA BAIXA |
Peso aproximado
- Módulo de Energia: 7.2 lbs. (3.3 kg)
Gerenciamento de Alarmes e Falhas
O Módulo de Energia Triconex 8310 está equipado com um sistema abrangente de gerenciamento de alarmes e falhas que fornece diagnósticos em tempo real para garantir a operação contínua e a segurança do sistema. O sistema acionará alarmes em casos como:
- Um módulo ausente no sistema
- Conflitos de configuração de hardware com a configuração lógica do programa de controle
- Falha do módulo
- Processador principal detectando uma falha no sistema
- Falha de energia primária no módulo de energia
- Bateria Fraca ou Temperatura Excessiva avisos
