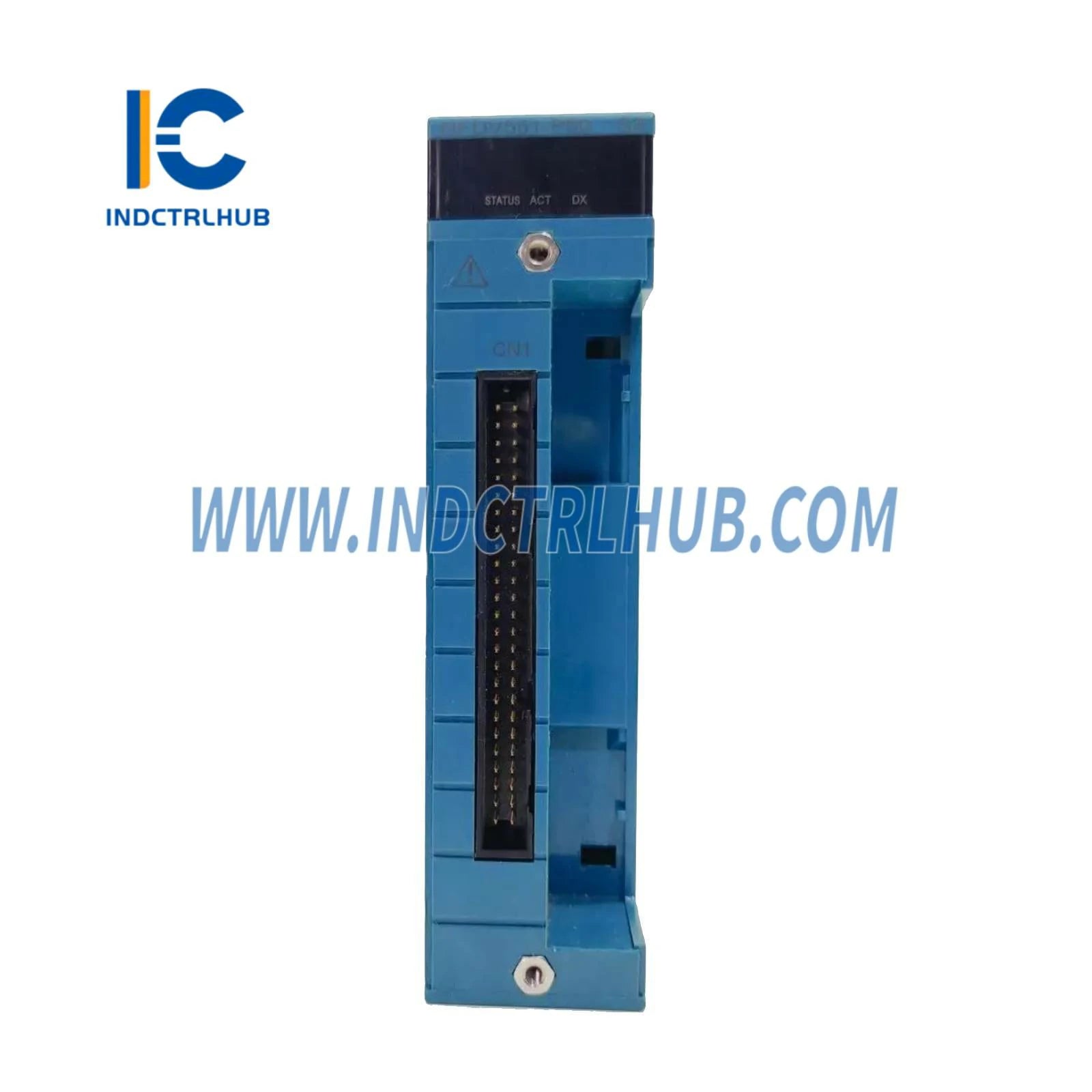

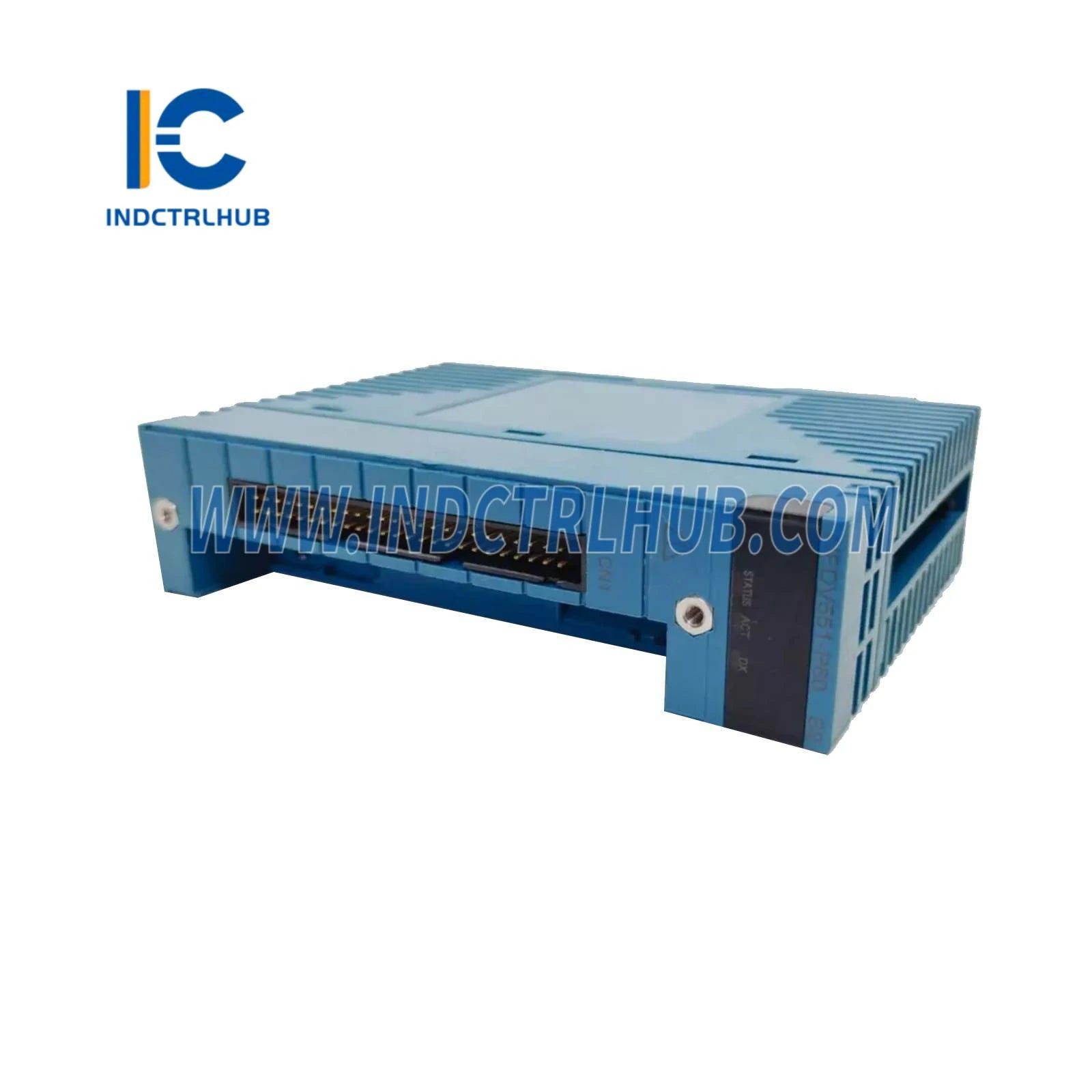

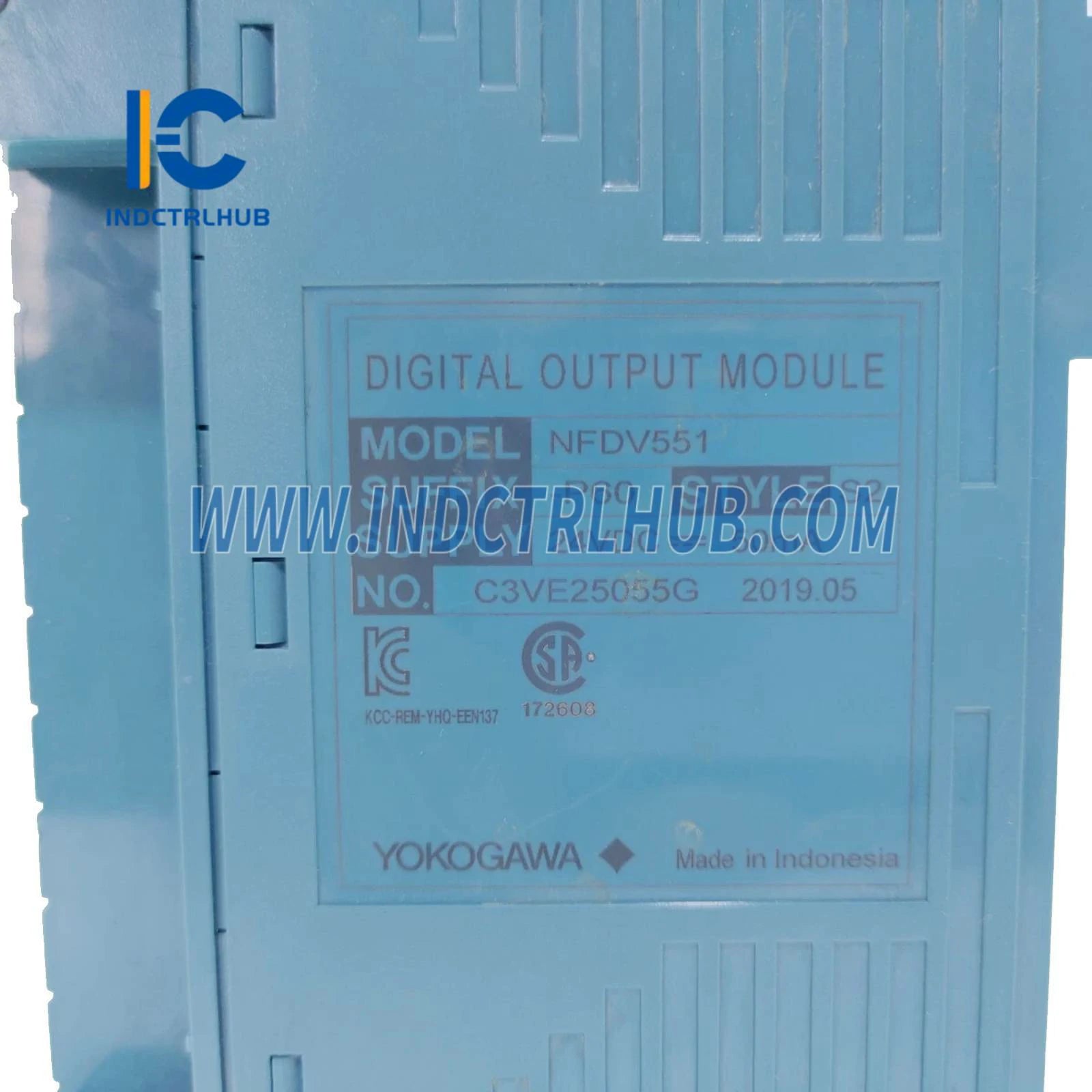

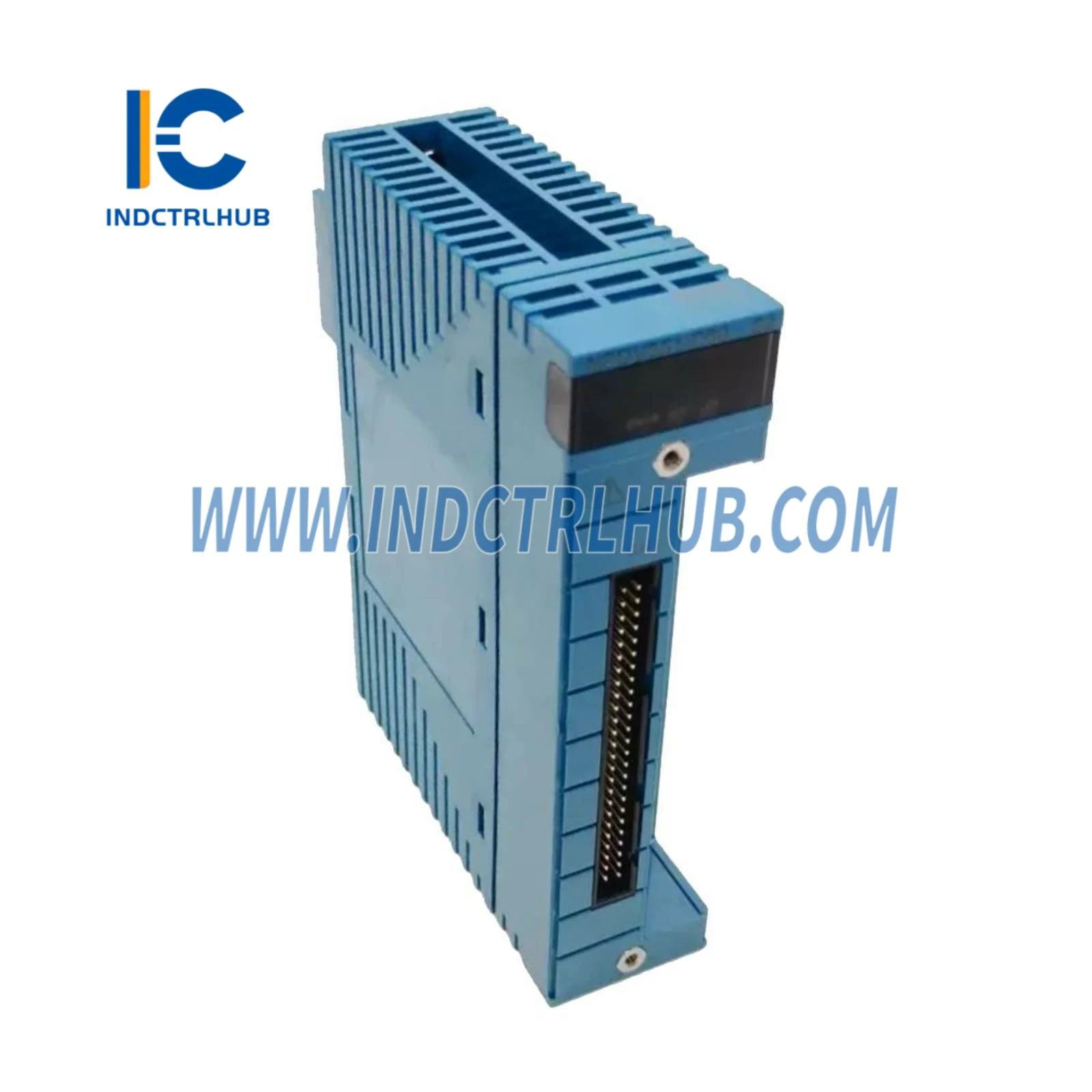

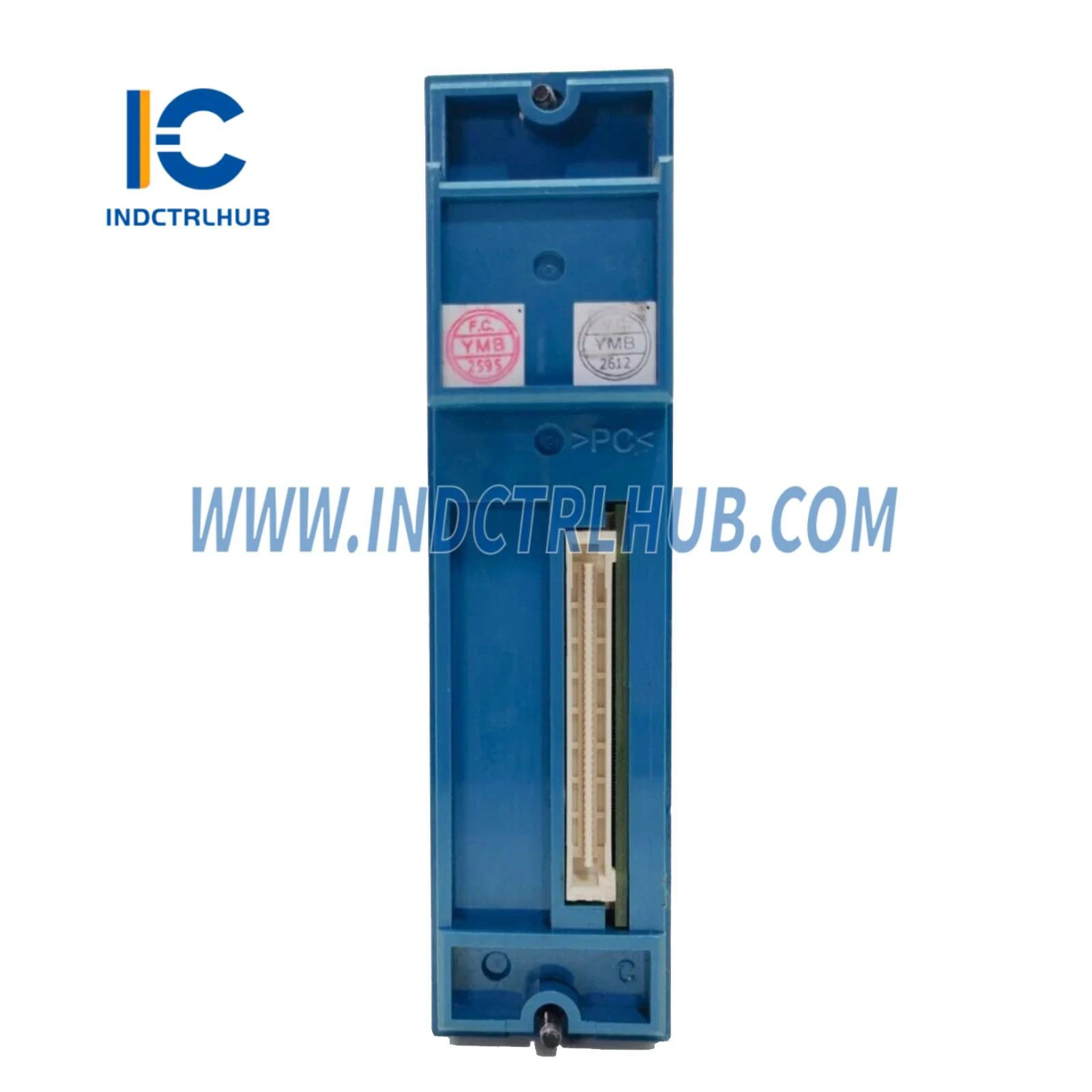

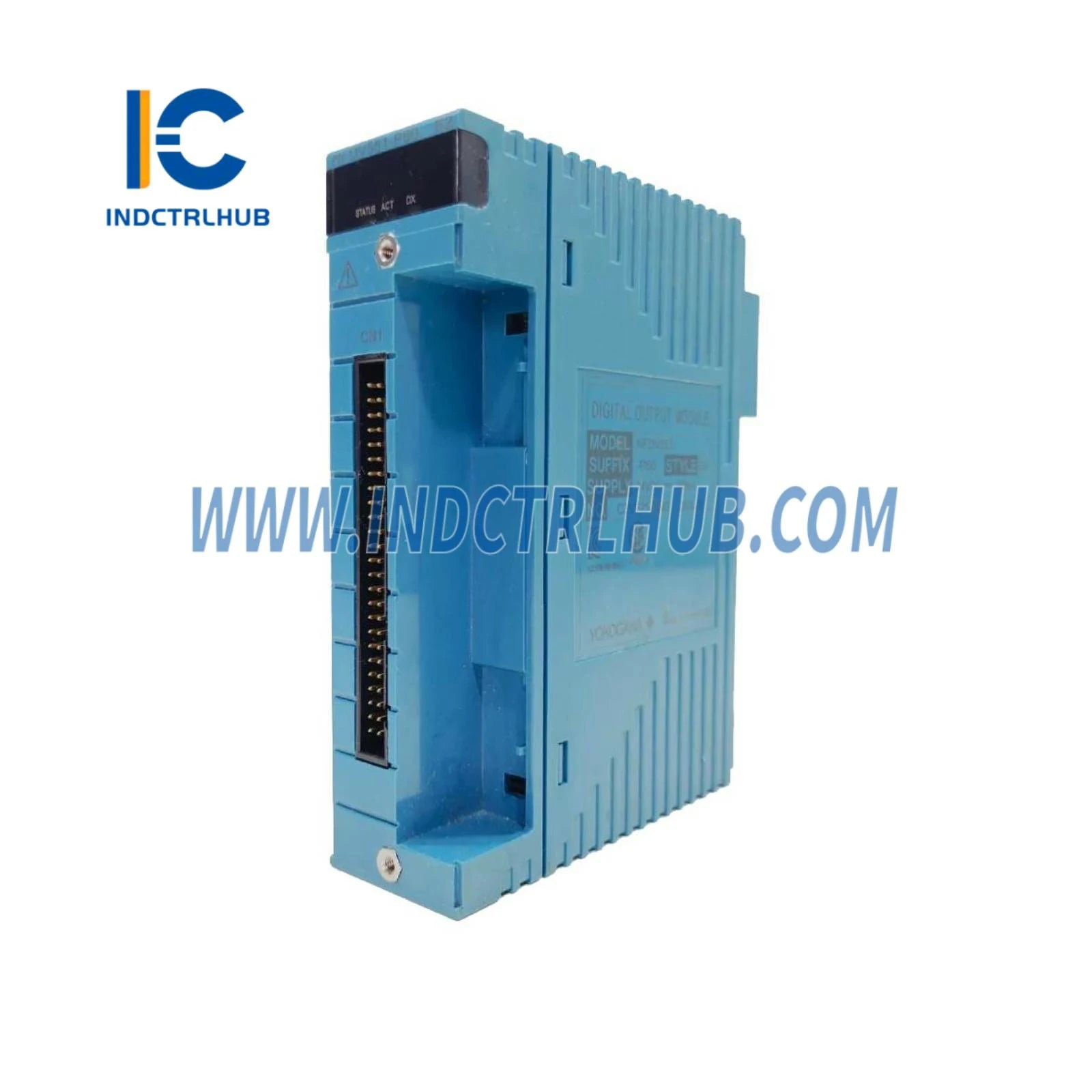

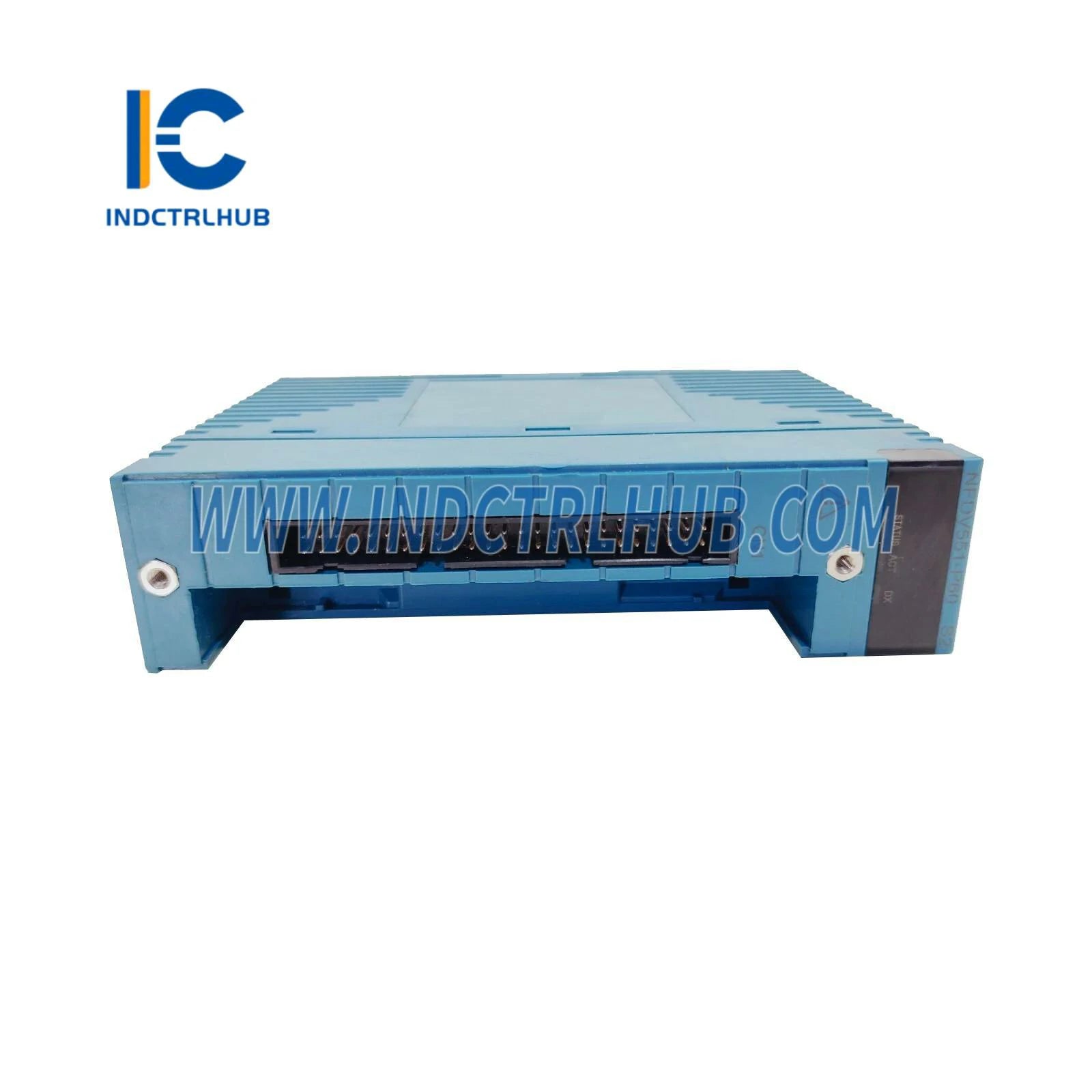

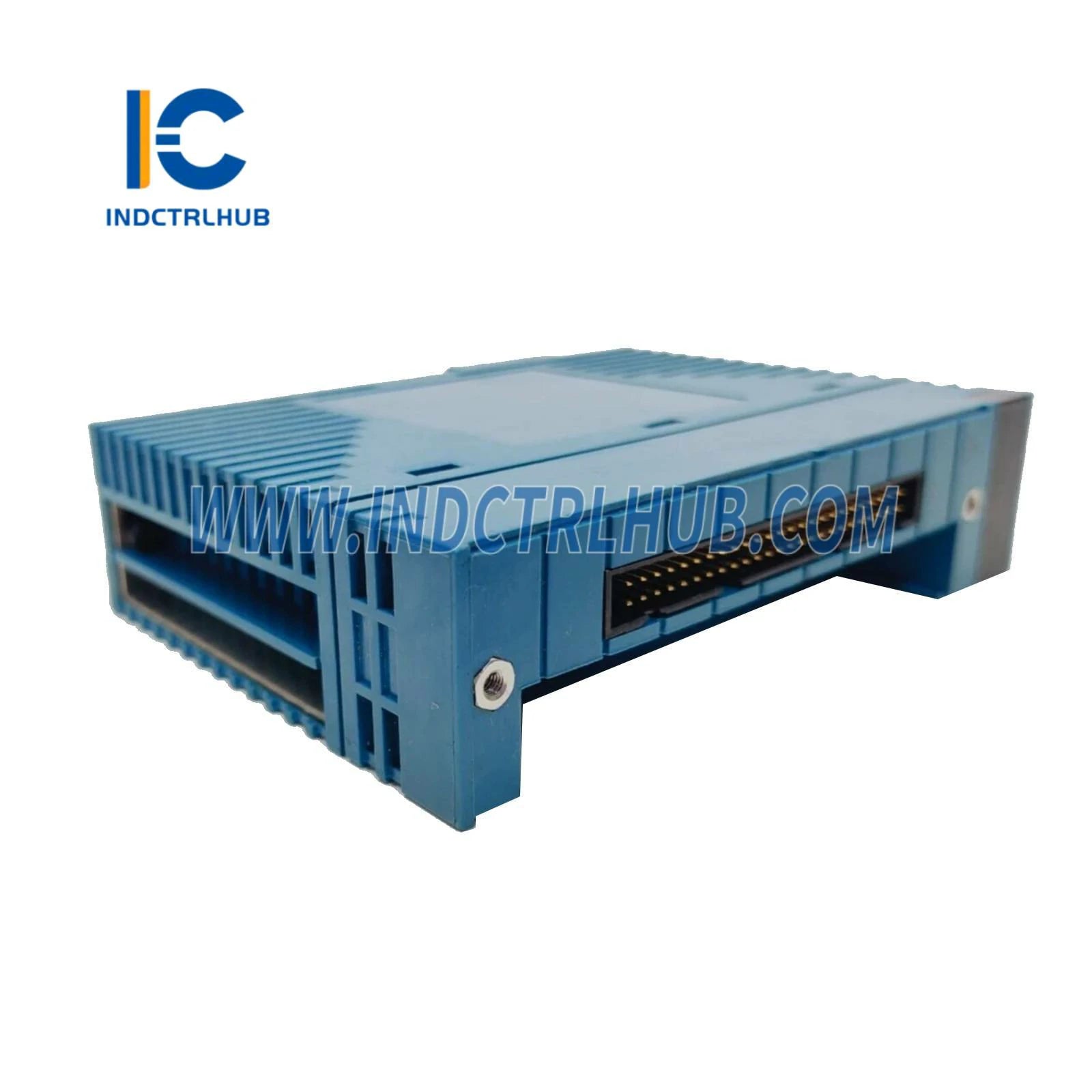

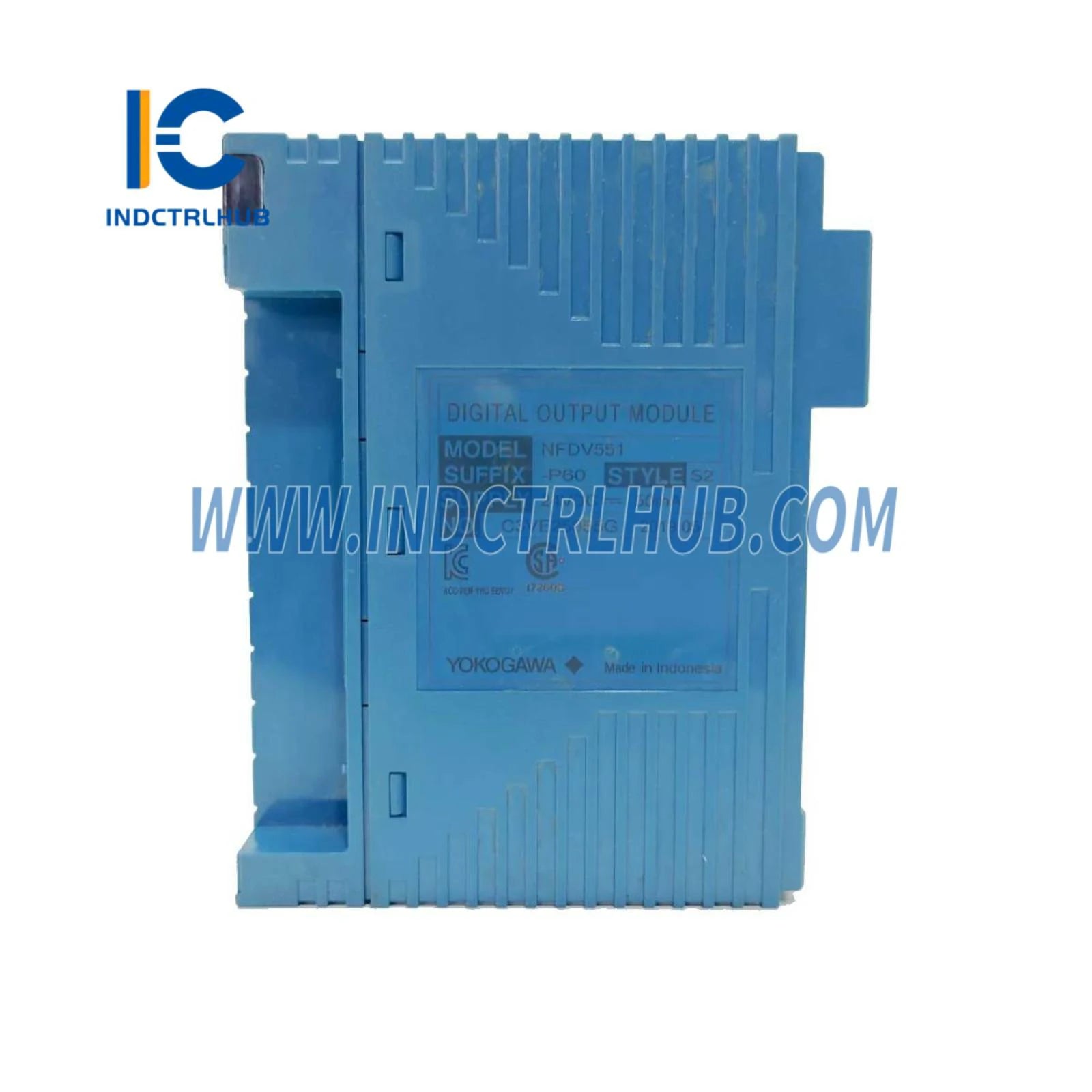

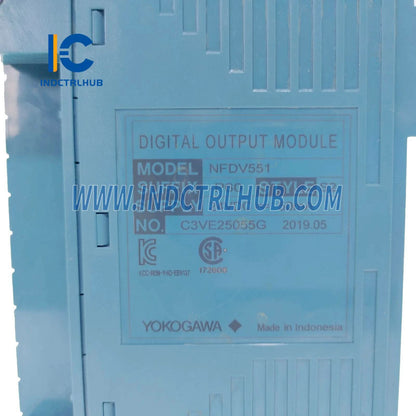

Yokogawa NFDV551-P60/D5S00 Digitalni izlazni modul

Yokogawa NFDV551-P60/D5S00 Digitalni izlazni modul

  • Manufacturer: Yokogawa

  • Product No.: NFDV551-P60/D5S00

  • Condition:Br. dostupnih komada: 1000

  • Product Type: Digital Output Modul

  • Product Origin: Japan

  • Payment: T/T, Western Union

  • Weight: 300g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Podrška 24/7
  • Povrat u roku od 30 dana
  • Brza dostava

Pregled proizvoda

Yokogawa NFDV551-P60/D5S00 je modul digitalnog izlaza dizajniran za izlaz 32-kanalnih tranzistorski kontaktnih signala. Dio je Yokogawa__ linije modula digitalnog izlaza, koja uključuje modele poput NFDV551 (32 kanala) i NFDV561 (64 kanala), ovaj modul pruža pouzdanu kontrolu za industrijske primjene. Podržava različite konfiguracije, uključujući izlaz statusa i funkcije povratka, te je optimiziran za 24 V DC sustave s robusnim značajkama izolacije.

Tehničke informacije

Stavka Specifikacije NFDV551 Specifikacije NFDV561
Model NFDV551 NFDV561
Broj izlaznih kanala 32 64
Nazivni primijenjeni napon 24 V DC 24 V DC
Napon opterećenja (*1) 24 V DC, 50 mA 24 V DC, 100 mA
Raspon napona napajanja polja 20,4 do 26,4 V 20,4 do 26,4 V
Maksimalna vrijednost napona izlaza UKLJUČENO 2 V DC 2 V DC
Maksimalna vrijednost curenja struje kada je izlaz ISKLJUČEN 0,1 mA 0,1 mA
Format izlaza Strujni ponor Strujni ponor
Maksimalna struja opterećenja (*2) 100 mA/kanal, 26,4 V 100 mA/kanal, 26,4 V
Izdržljivost napona Između izlaznog signala i sustava: 2000 V AC 1 minutu (*5)
Između zajedničkih: 500 V AC 1 minutu, zajednički minus (_) strana svakih 16 kanala
Funkcije Izlaz statusa: funkcija izlaza statusa UKLJUČENO/ISKLJUČENO
Povratak izlaza (*3) (*4):
- HOLD: Zadržava trenutna stanja kada se aktivira rezervna radnja
- OFF: Resetira sve izlazne kanale na isključeno kada se aktivira rezervna radnja
- NO: Ne izvodi nikakvu rezervnu radnju
Vrijeme odziva izlaza 3 ms ili manje (za statusni izlaz) 3 ms ili manje (za statusni izlaz)
Maksimalna potrošnja struje 700 mA (5 V DC)
60 mA (24 V DC, napajanje na terenu)		 780 mA (5 V DC)
120 mA (24 V DC, napajanje na terenu)
Težina 0,2 kg 0,3 kg
Vanjska veza Terminal za pritisak, MIL konektorski kabel (*5) MIL konektor kabel (*5)

Model i kodovi sufiksa

  • Model: NFDV551 Digitalni izlazni modul (32-kanala, 24 V DC, izolirani)
  • Kodovi sufiksa:
    • -P: Standardni tip
    • 6: Sa prikazom statusa i bez zaštite od eksplozije
    • F: Sa prikazom statusa i zaštitom od eksplozije
    • 0: Osnovni tip
    • 1: S ISA Standard G3 opcijom
  • Kodovi opcija:
    • /D5S00: S terminalnom blokadom za pritisak za digitalni izlaz [Model: NFTD5S-00]
    • /D5S10: S terminalnom blokadom za pritisak za digitalni izlaz (apsorber prenapona) [Model: NFTD5S-10]
    • /CCC01: S poklopcem konektora za MIL kabel [Model: NFCCC01]

Specifična konfiguracija

  • Model/Broj dijela: NFDV551-P60/D5S00
  • Detalji konfiguracije:
    • -P: Standardni tip
    • 6: Sa prikazom statusa i bez zaštite od eksplozije
    • 0: Osnovni tip
    • /D5S00: S terminalnom blokadom za pritisak za digitalni izlaz [Model: NFTD5S-00]

Dodatne napomene

  • (*1) Napon opterećenja specificira napon i kapacitet struje po kanalu.
  • (*2) Maksimalna struja opterećenja ocijenjena je na 26,4 V, gornjoj granici raspona napajanja polja.
  • (*3) Povratak izlaza definira ponašanje tijekom sistemskih kvarova ili okidača.
  • (*4) Opcije povratka (HOLD, OFF, NO) mogu se konfigurirati prema operativnim potrebama.
  • (*5) Specifikacije izdržljivog napona i vanjskih priključaka osiguravaju kompatibilnost i sigurnost.
