Product Description

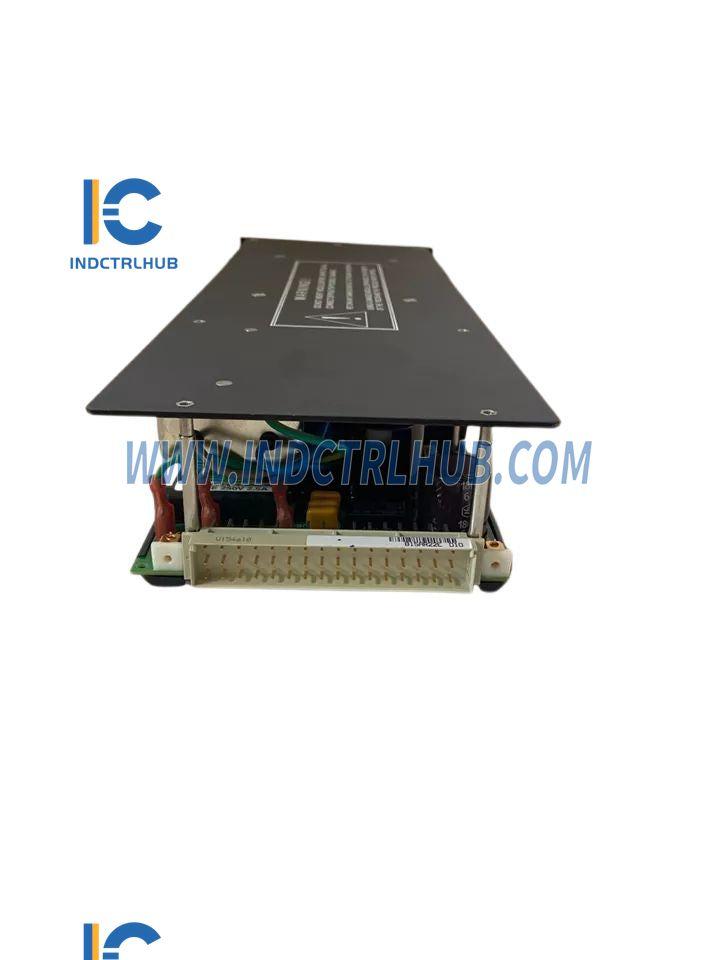

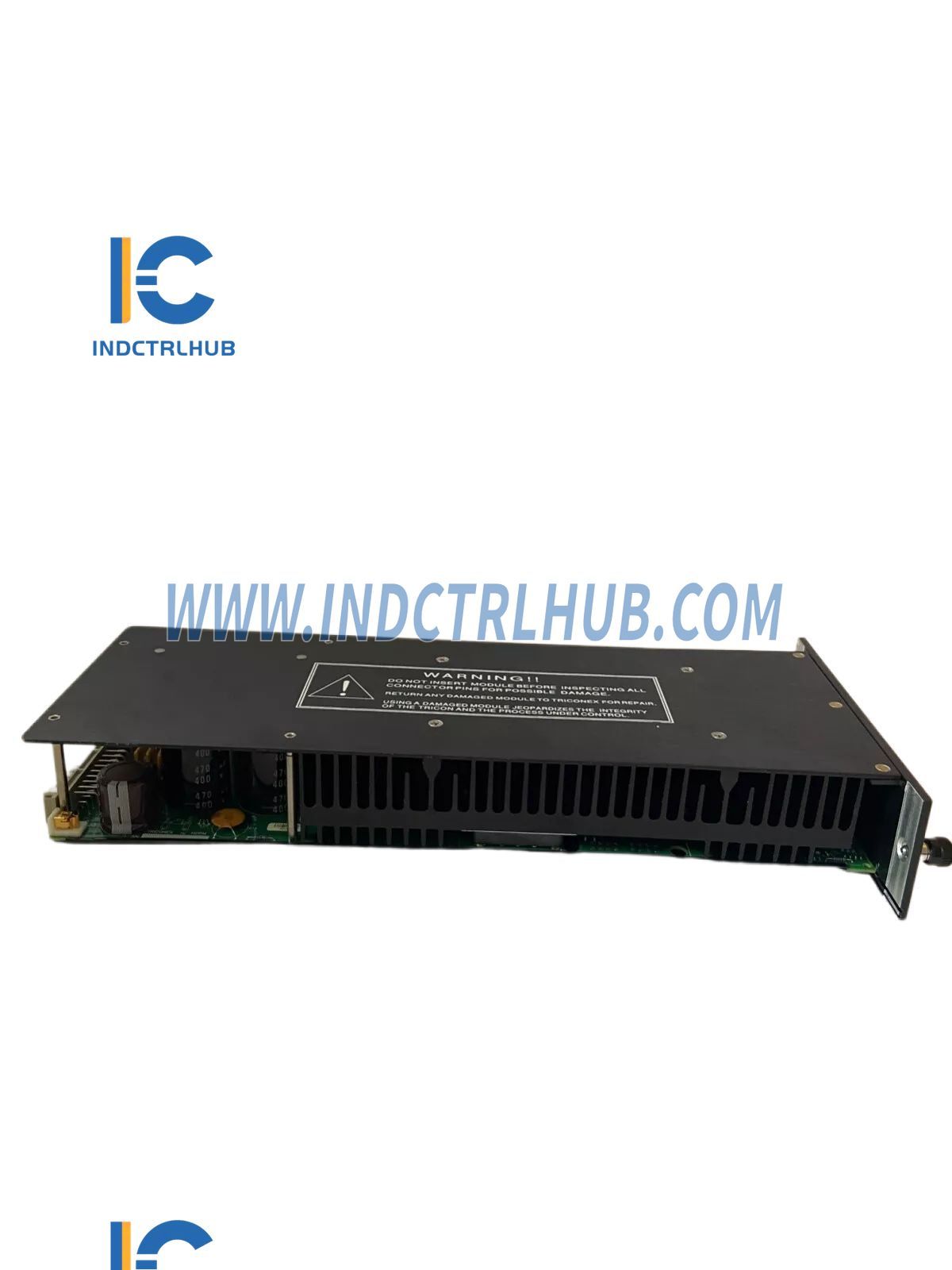

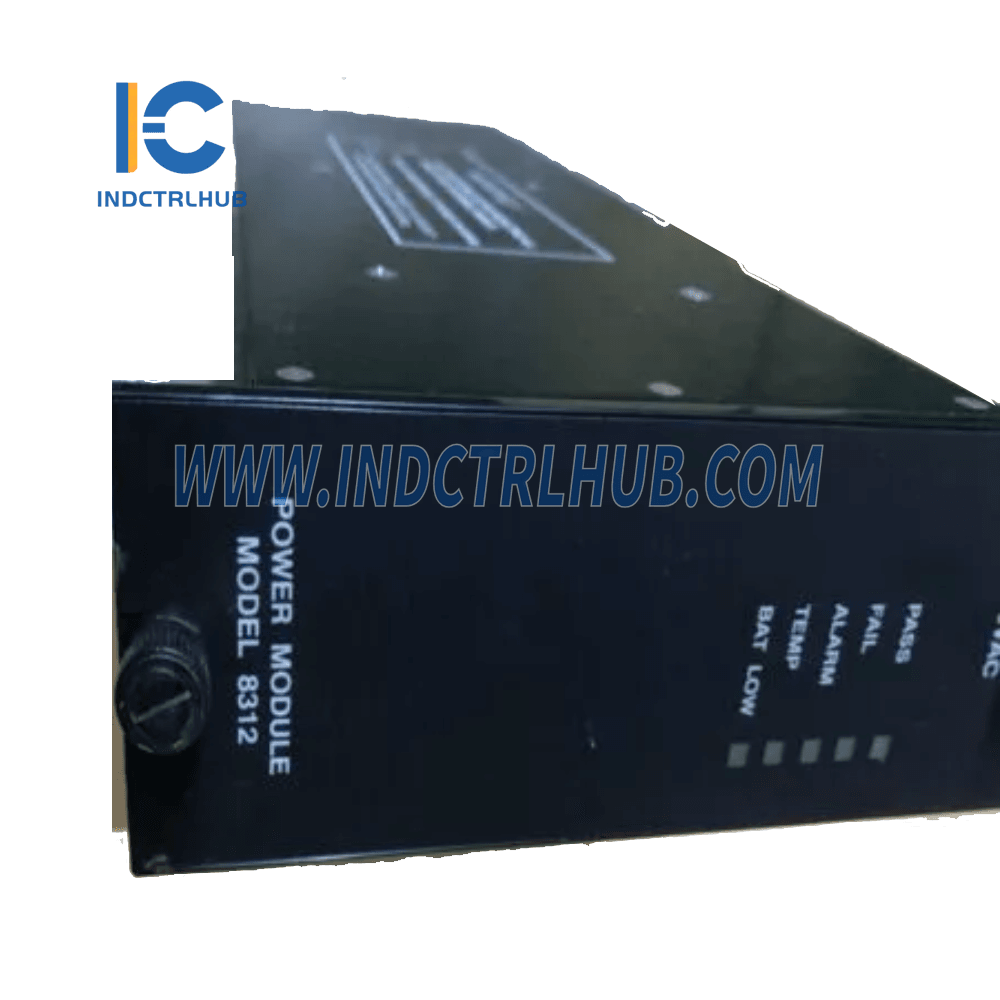

معلومات المنتج: وحدة الطاقة Triconex 8312
الشركة المصنعة:
- ترايكونكس
رقم الموديل/القطعة:
- 8312 (وحدة الطاقة)
وصف:
تم تصميم وحدة الطاقة 8312 للاستخدام في أنظمة Tricon، حيث يتم تجهيز كل هيكل بوحدتي طاقة. كل وحدة قادرة على تشغيل نظام Tricon بأقصى حمل ودرجة حرارة مصنفة، ويمكن استبدالها عبر الإنترنت دون التأثير على عمليات النظام. وحدات الطاقة مسؤولة عن تحويل طاقة الخط إلى طاقة تيار مستمر مناسبة لجميع وحدات Tricon.
يتم تشغيل إنذارات وحدة الطاقة في الحالات التالية:
- وحدة مفقودة من النظام
- تعارض تكوين الأجهزة مع التكوين المنطقي لبرنامج التحكم
- يحدث فشل في الوحدة
- المعالج الرئيسي يكتشف خطأ في النظام
- فشل التيار الكهربائي الأساسي إلى وحدة الطاقة
- تحذيرات انخفاض البطارية أو ارتفاع درجة الحرارة
مواصفات وحدة الطاقة:
| مواصفة | تفاصيل |
|---|---|
| عزل | >1000 VAC أو 1500 VDC (من الإدخال إلى الإخراج) |
| إنهاءات الإدخال | محمي بغطاء أمان، يقبل ثلاثة أسلاك بمقاس 12 قياس (3.310 مم²): المحايد، الساخن، والأرضي (أرضي الهيكل) |
| مستشعر درجة الحرارة الزائدة | مراقب تحذير درجة الحرارة، ينقطع عند درجة حرارة داخلية > 181°F (83°C) (عادة عند درجة حرارة محيطة 140°F/60°C) |
| جهات اتصال الإنذار | عادة مفتوح، عادة مغلق، وعام؛ كل تلامس يدعم 120 VAC @ 1 أمبير، يقبل سلك بقياس 12 |
| الطاقة المطلوبة للإدخال | 240 واط كحد أدنى لكل وحدة طاقة |
| طاقة الإخراج | 175 واط عند 140°F (60°C) |
| جهد الخرج | 6.5 فولت تيار مستمر، ±1% تحت جميع ظروف التشغيل |
| تيار الخرج | 27 أمبير كحد أقصى عند 140°F (60°C) درجة حرارة المحيط |
مقارنة وحدات الطاقة:
| ميزة | 8310 | 8311 | 8312 |
|---|---|---|---|
| نوع الهيكل | الرئيسية/التوسعة/RXM | الرئيسية/التوسعة/RXM | الرئيسية/التوسعة/RXM |
| الجهد الاسمي | 120 فولت تيار متردد/فولت تيار مستمر | 24 فولت تيار مستمر | 230 فولت تيار متردد |
| مدخل فولت تيار متردد | 85-140 VAC @ 47-63 Hz | غير متوفر | 185-285 VAC |
| مدخل فولت تيار مستمر | 95-180 VDC | 22-31 VDC | غير متوفر |
| تصنيف الفيوز والنوع | 5 أمبير، تأخير زمني | 15 أمبير، تأخير زمني | 2.5 أمبير، تأخير زمني |
| وقت الاحتفاظ بالإخراج | 20 مللي ثانية كحد أدنى | 2.8 مللي ثانية كحد أدنى | 20 مللي ثانية كحد أدنى |
| مؤشرات التشخيص | نجاح، خطأ، إنذار، درجة الحرارة، بطارية منخفضة | نجاح، خطأ، إنذار، درجة الحرارة، بطارية منخفضة | نجاح، خطأ، إنذار، درجة الحرارة، بطارية منخفضة |
| الوزن التقريبي | 7.2 رطل (3.3 كجم) | 7.2 رطل (3.3 كجم) | 7.2 رطل (3.3 كجم) |
