Product Description
Algemene Inligting
|
Attribuut |
Besonderhede |
|---|---|
|
Vervaardiger |
Bently Nevada |
|
Reeks |
3300 |
|
Model-/Onderdelnommer |

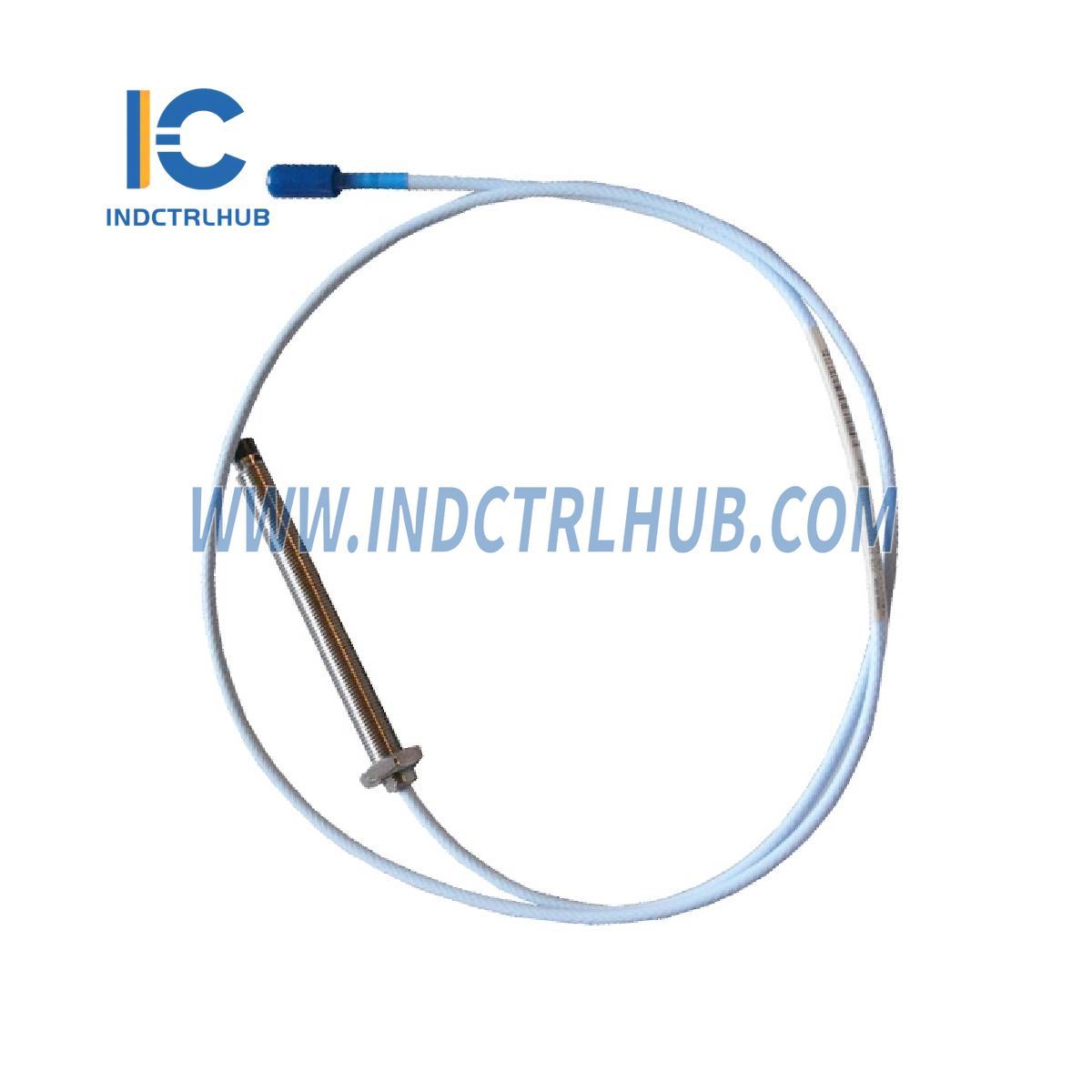

330103-00-05-10-02-IN |
|
Modeltipe |
3300 XL 8 mm Nabyskheid Sonde |
Materiale
|
Komponent |
Materiaal |
|---|---|
|
Nabyskakelsensor |
A308 aluminium |
|
Verbindingsstuk |
Goud-plateer koper of goud-plateer beryllium koper |
Fisiese Spesifikasies
|
Attribuut |
Besonderhede |
|---|---|
|
Sisteemlengte |
5 of 9 meter (insluitend verlengkabel) of 1 meter (slegs probe) |
|
Totale Stelselgewig |
0.7 kg (1.5 lbm) |
|
Probes gewig |
323 g/m (11.4 oz) |
|
Gewig van Verlengingskabel |
34 g/m (0.4 oz/ft) |
|
Gewig van Gewapende Verlengingskabel |
103 g/m (1.5 oz/ft) |
|
Proximitor Sensor Gewig |
246 g (8.67 oz) |
Probe Drukseëling
• 3300 XL 8 mm probes is ontwerp om differensiële druk tussen die probepunt en die omhulsel te seël.
• Die seëlmateriaal bestaan uit 'n Viton® O-ring.
• Probes word nie druktoets voor versending getoets nie. Kliënte wat drukseëltoetsing benodig, moet Bently Nevada se pasgemaakte ontwerpafdeling kontak.
• Gebruikersverantwoordelikheid:
• Verseker dat alle vloeistowwe en gasse veilig ingesluit is.
• Hoë of lae pH-oplossings kan die probepunt erodeer, wat lekkasie veroorsaak.
• Probes word nie onder diensplanne gedek nie as gevolg van lekkasie.
Temperatuurlimiete
|
Kabbeltipe |
Bedryfs- & Bergingstemperatuur |
|---|---|
|
Standaard Kabel |
-52°C tot +177°C (-62°F tot +350°F) |
|
Uitgebreide Temperatuurbereik Kabel |
-52°C tot +260°C (-62°F tot +500°F) |
Bestelinligting
|
Onderdelenaam |
Beskrywing |
|---|---|
|
330103 |
3300 XL 8 mm Sonde, M10 x 1 draad, sonder pantser |
|
330104 |
3300 XL 8 mm Sonde, M10 x 1 draad, met pantser |
Onderdeelnommerformaat:
330103-AA-BB-CC-DD-EE
|
Opsiekode |
Beskrywing |
|---|---|
|
A: Ongedraadde Lengte Opsie |
Bestel in toenames van 10 mm Max: 230 mm Min: 0 mm Voorbeeld: 06 = 60 mm |
|
B: Algehele Kaslengte Opsie |
Bestel in toenames van 10 mm Max: 250 mm Min: 20 mm Voorbeeld: 06 = 60 mm |
|
C: Totale Lengte Opsie |
05 = 0.5 meter (1.6 voet) 10 = 1.0 meter (3.3 voet) 15 = 1.5 meter (4.9 voet) 20 = 2.0 meter (6.6 voet) 50 = 5.0 meter (16.4 voet) 90 = 9.0 meter (29.5 voet) (5-meter sonde moet slegs met 5-meter Proximitor sensors gebruik word) |
|
D: Koppelaar- en Kabeltipe Opsie |
01 = Miniatuur koaksiale ClickLoc-konnektor met konnektorbeskermingsmiddel, standaardkabel 02 = Miniatuur koaksiale ClickLoc-konnektor, standaardkabel 11 = Miniatuur koaksiale ClickLoc-konnektor met konnektorbeskermingsmiddel, FluidLoc-kabel 12 = Miniatuur koaksiale ClickLoc-konnektor, FluidLoc-kabel |
|
E: Agentskap Goedkeuringsopsie |
00 = Nie vereis nie 05 = CSA, ATEX, IECEx Goedkeurings |
