Product Description
Thông số kỹ thuật phần cứng
Số lượng Đơn vị Nút có thể kết nối
| Loại thiết bị | Đơn vị nút cục bộ kết nối mỗi FCU | Các Đơn Vị Nút Từ Xa Kết Nối trên mỗi FCU | Tổng số Đơn vị Nút Cục bộ & Từ xa trên mỗi FCU |
|---|---|---|---|
| Bộ Điều Khiển Trường Nhỏ Gọn (cho FIO) | Tối đa 3/FCU | Tối đa 3/FCU | Tối đa 3/FCU |
| Đơn vị điều khiển trường cơ bản (cho FIO, cho Vnet/IP) | Tối đa 3/FCU | Tối đa 3/FCU | Tối đa 3/FCU |
| FCS nâng cao với cơ sở dữ liệu mở rộng | Tối đa 10/FCU | Tối đa 14/FCU (*1) | Tối đa 15/FCU |
| Đơn vị điều khiển trường cơ bản (cho FIO, cho Vnet/IP) + Gói mở rộng dung lượng ứng dụng | Tối đa 9/FCU | Tối đa 14/FCU (*1) | Tối đa 14/FCU |
| Người khác | Tối đa 10/FCU | Tối đa 9/FCU (*1) | Tối đa 10/FCU |
Lưu ý: (*1) Có thể kết nối tối đa 8 nút từ xa trên mỗi bus ER .
Kết nối nút từ xa
-
ER Bus: Tối đa. 4 mỗi FCU
-
Khi kết nối một Remote Node với một Local Node hoặc Compact Field Control Unit (for FIO), hãy lắp đặt ER Bus Interface Master Module (EB401).
-
Để cấu hình một hệ thống đơn, hãy cài đặt EB401 vào khe số lẻ, để trống một khoảng ở bên phải của mô-đun đã cài đặt.
Kết nối nút cục bộ
-
Khi kết nối một Node Cục Bộ với một Đơn Vị Điều Khiển Trường Nhỏ Gọn (cho FIO), hãy lắp đặt Mô-đun Kết Nối Bus ESB (EC401).
-
EC401 phải được lắp vào khe 7 và khe 8. Trong cấu hình đơn, lắp EC401 vào khe 7, để khe 8 trống.
Nguồn điện (Chỉ định với Mã Hậu tố)
-
100-120 V xoay chiều, 50/60 Hz
-
220-240 V xoay chiều, 50/60 Hz
-
24V một chiều
Tiêu thụ điện năng
-
100-120 V AC: 200 VA, 120 W
-
220-240 V AC: 230 VA, 120 W
-
24 V DC: 5.5 A
Cân nặng
-
10 kg (bao gồm 8 IOMs)
Tiêu chuẩn an toàn
-
CSA (cho nguồn điện 100-120 V AC và 24 V DC )
-
CE Marking (cho nguồn điện 100-120 V AC, 220-240 V AC, và 24 V DC )
Tiêu chuẩn Tuân thủ EMC
-
CE Marking (cho nguồn điện 100-120 V AC, 220-240 V AC, và 24 V DC )
-
Đánh dấu C-Tick (cho nguồn điện 220-240 V AC và 24 V DC )
-
KC Marking (cho nguồn điện 100-120 V AC, 220-240 V AC, và 24 V DC )
Tiêu chuẩn thiết bị cho khu vực nguy hiểm
-
CSA Không Cháy Nổ (Chỉ nút từ xa, dành cho nguồn điện 100-120 V AC và 24 V DC )
-
FM Không Cháy Nổ (cho nguồn điện 100-120 V AC, 220-240 V AC, và 24 V DC )
-
Loại n (cho nguồn điện 24 V DC )
Mô hình và Mã Hậu tố

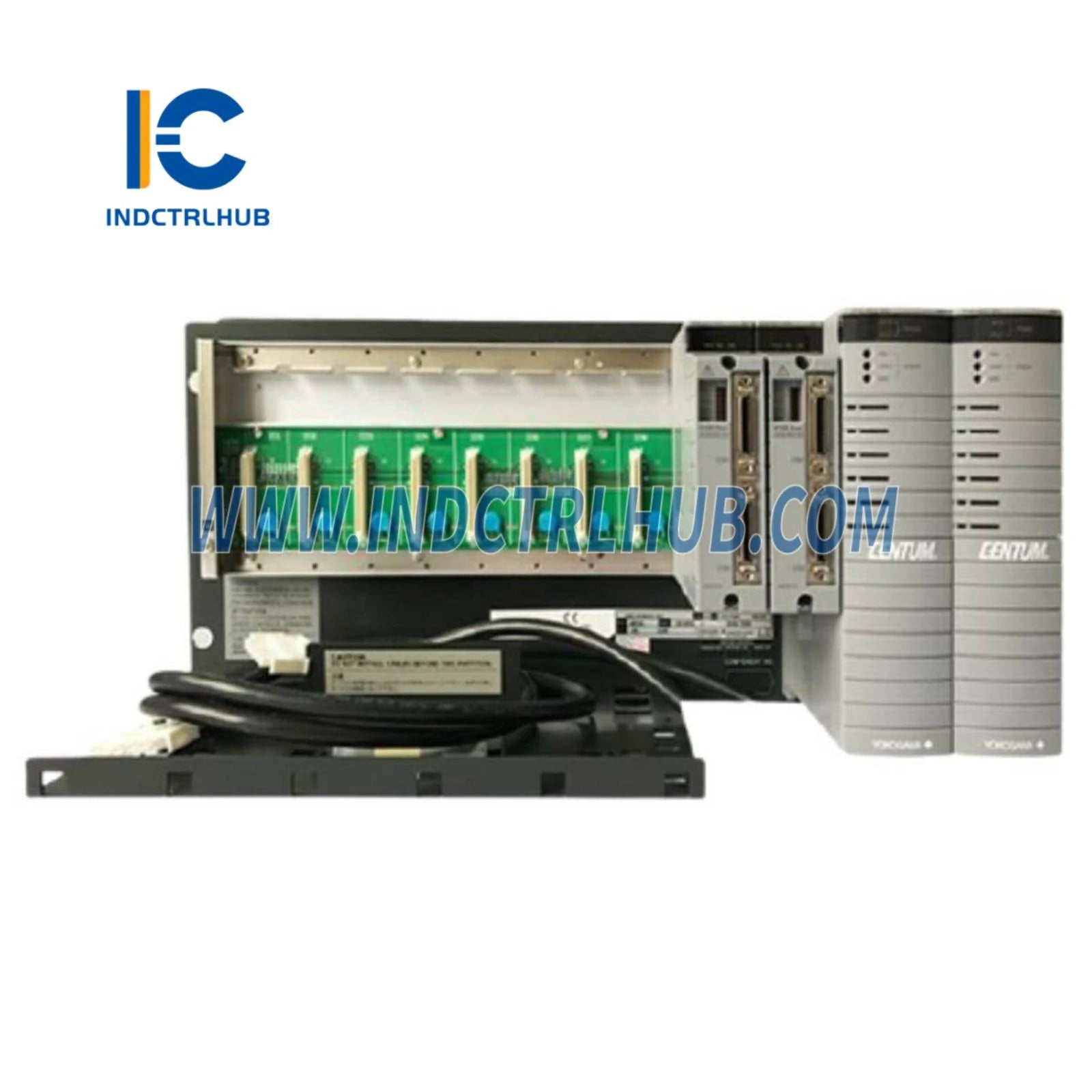

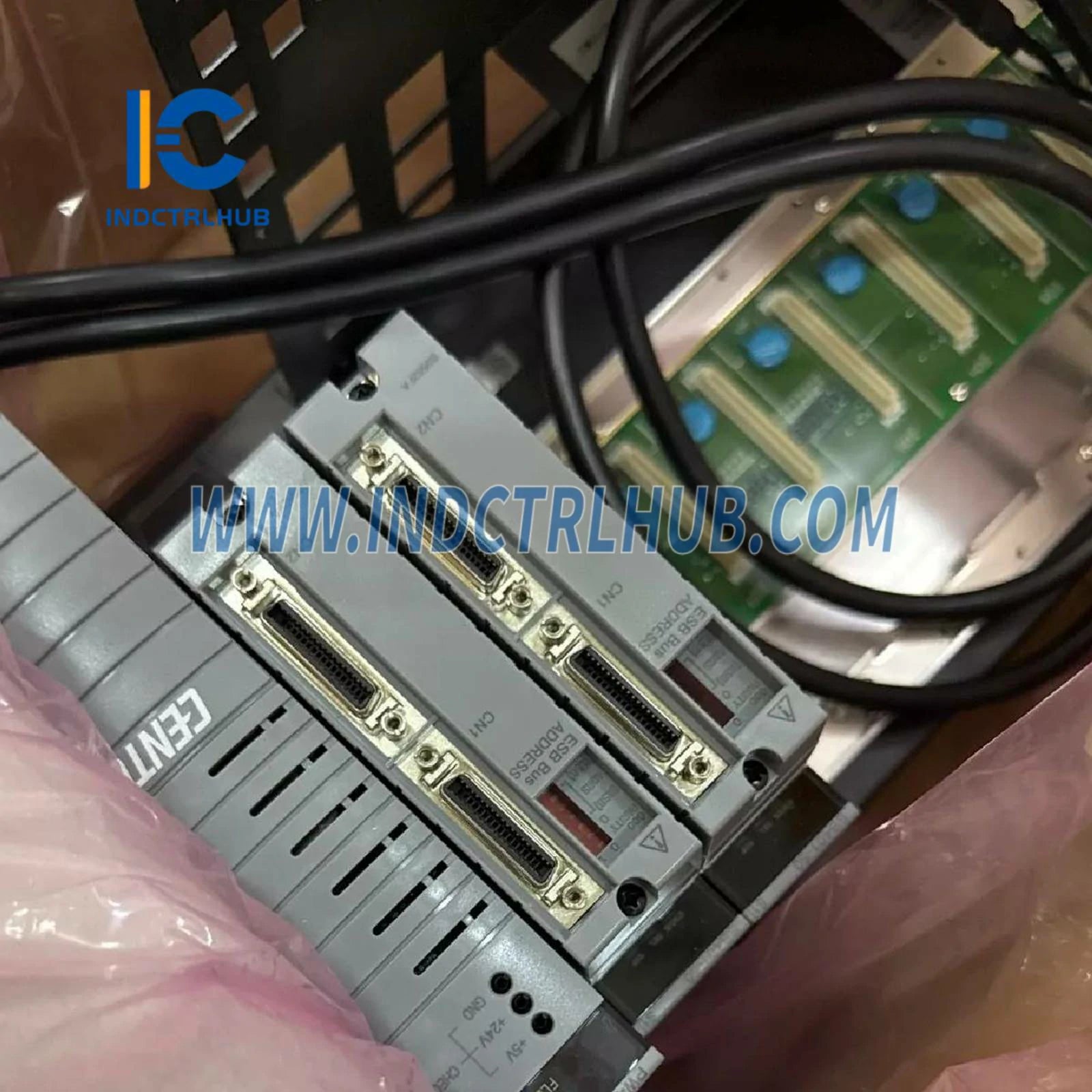

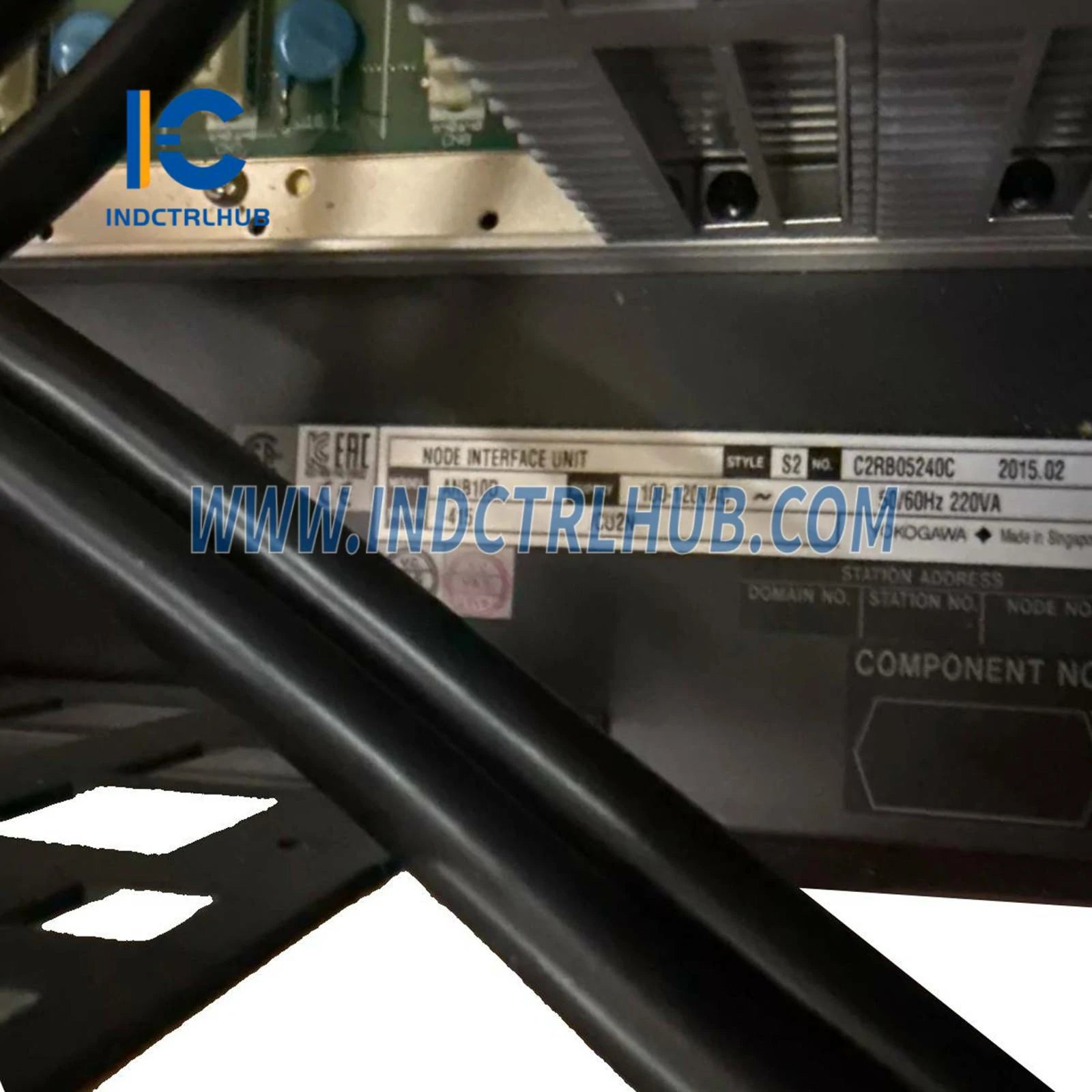

Mẫu: ANB10D
Mô tả: Đơn vị nút cho Bus ESB Đôi Dự phòng
Mã hậu tố
-
-4 → Nguồn điện dự phòng kép
-
1 → Nguồn điện AC 100 - 120 V
-
5 → Loại cơ bản không có bảo vệ chống nổ
Mã tùy chọn
-
/CU2N → Đơn vị kết nối cho ESB Bus
