Product Description
Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
Triconex (Schneider Electric) |
|
Model/Broj dela |
4351A |
|
Opis |

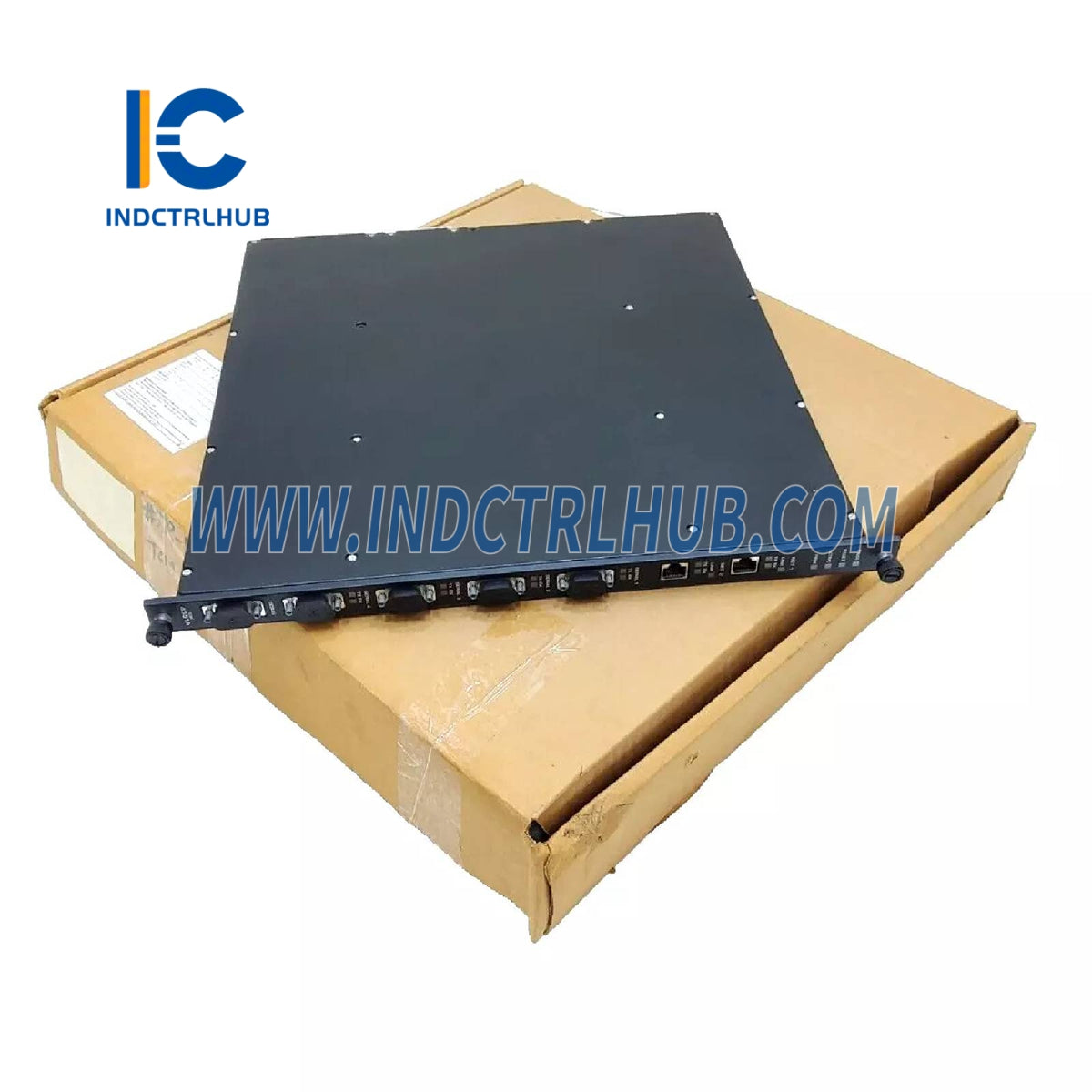

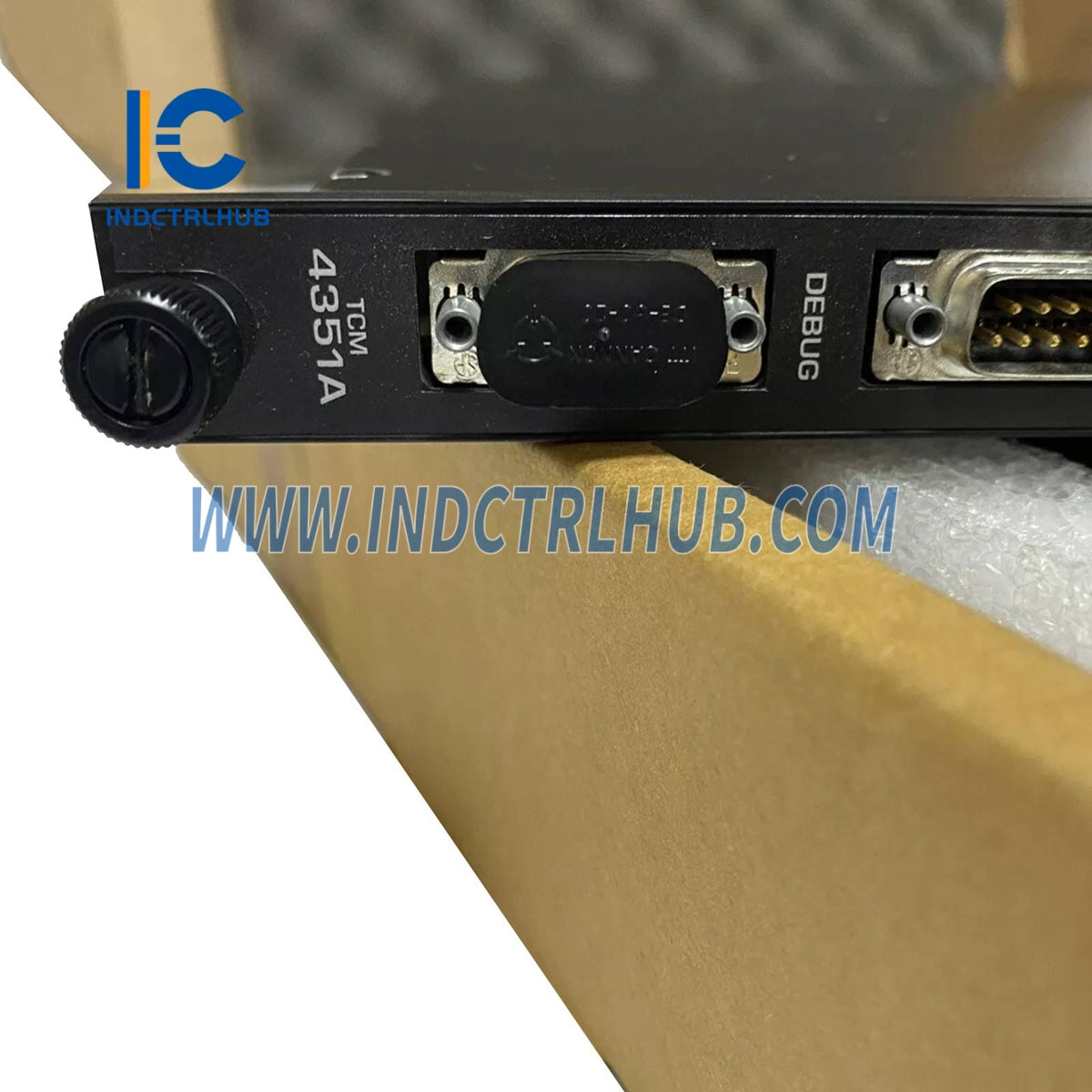

Tricon Communications Module (TCM) koji podržava brze serijske i Ethernet komunikacije za Triconex sigurnosne sisteme. |
Ključne karakteristike
-

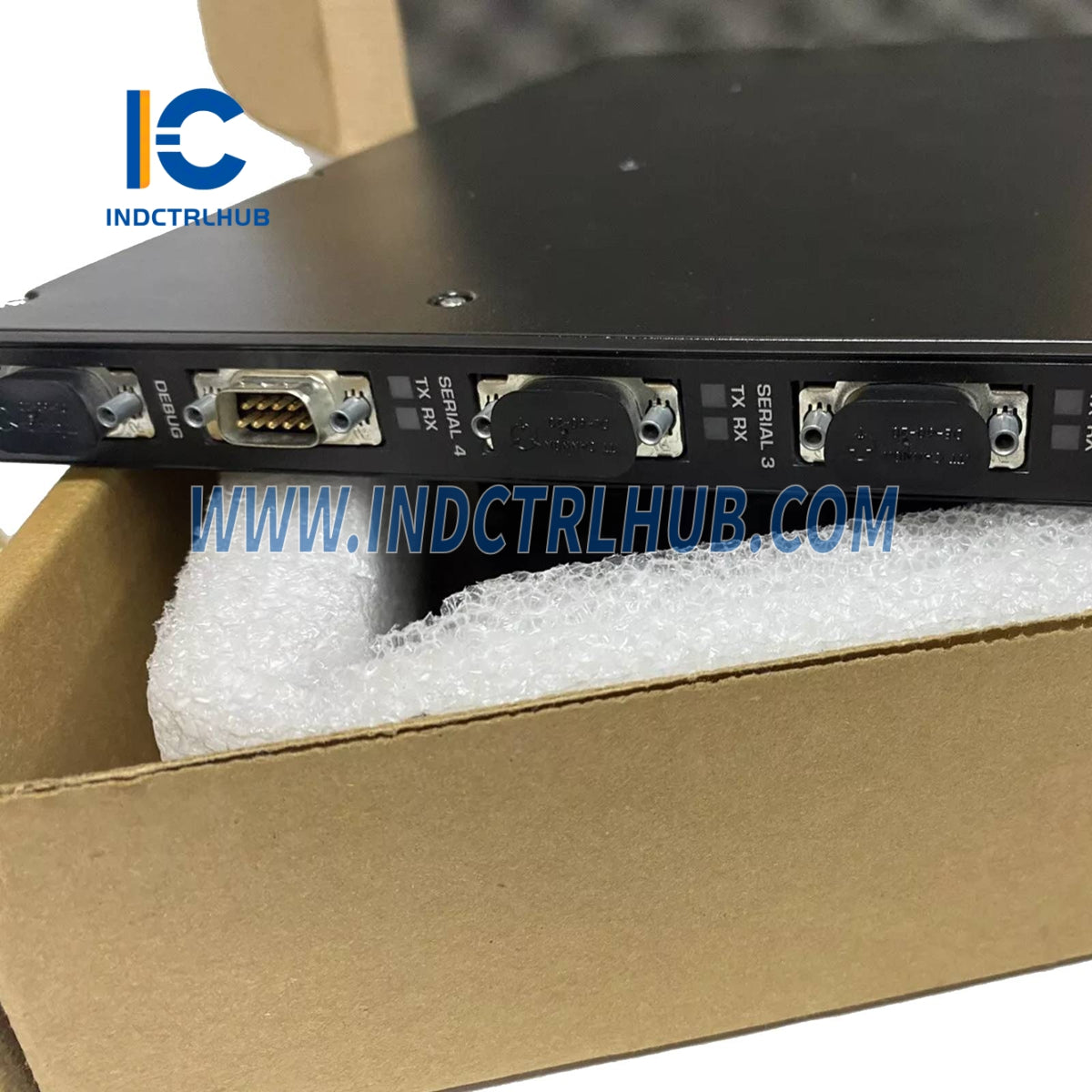

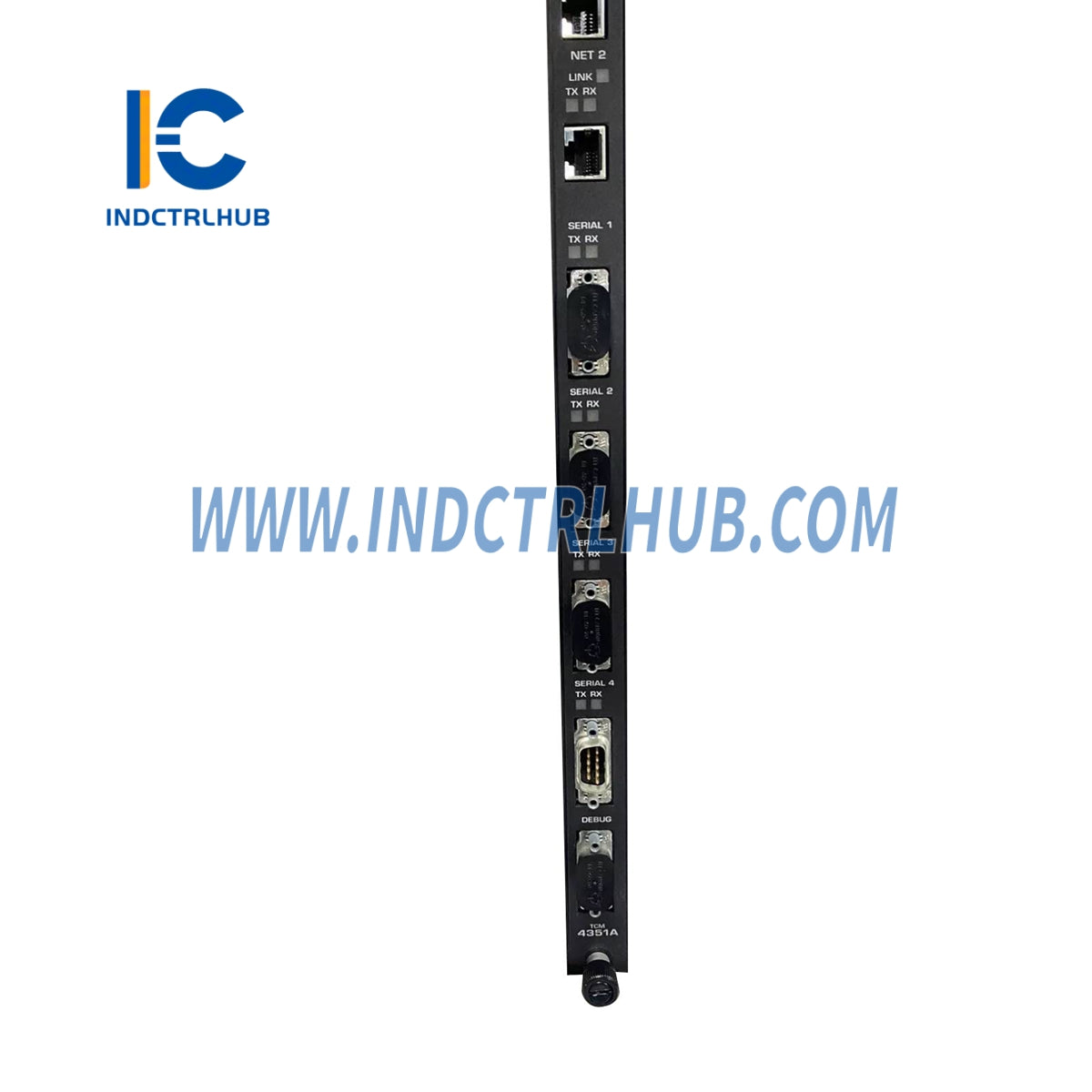

Četiri RS-232/RS-485 serijska porta sa DB-9 konektorima
-

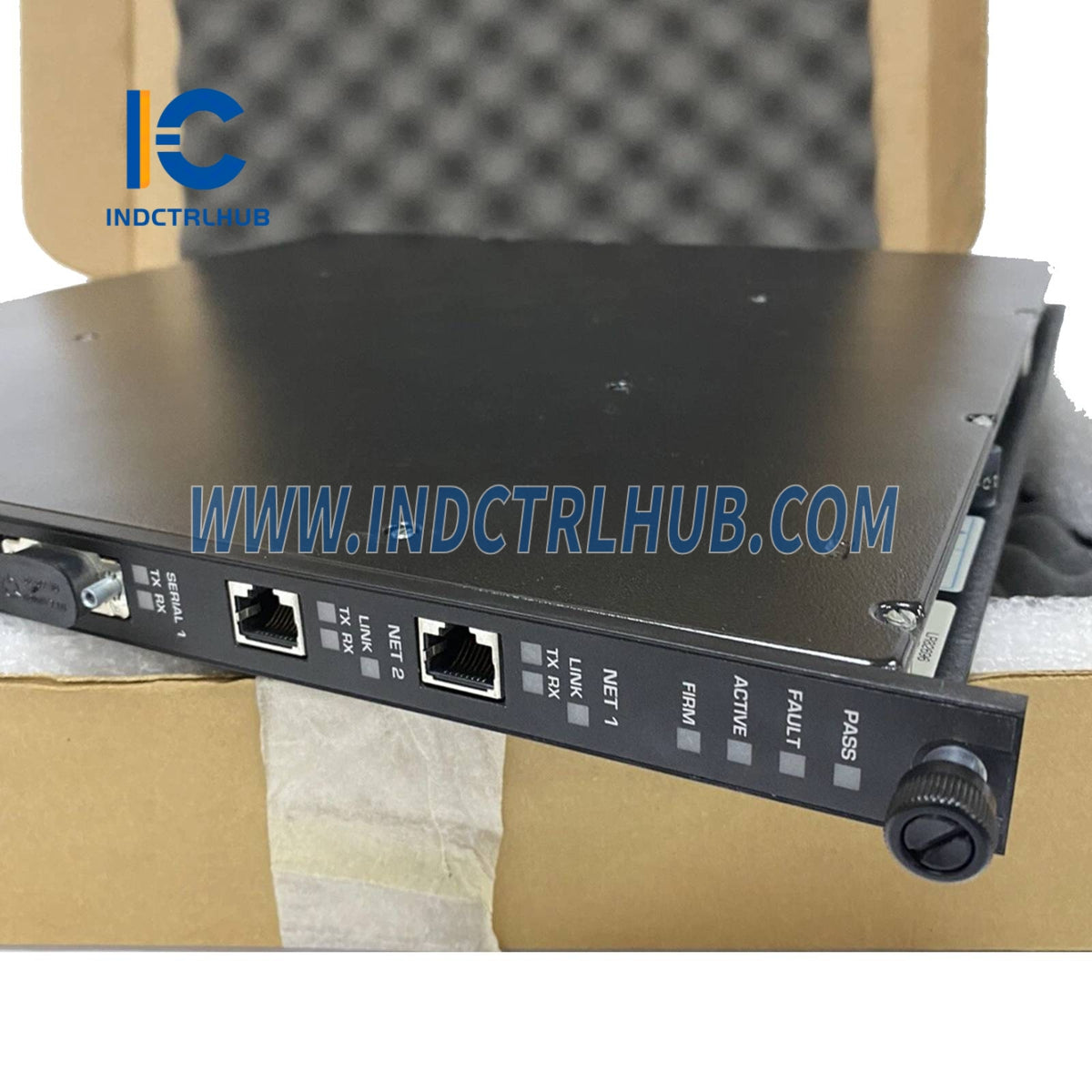

Dva 10/100BaseT bakarna Ethernet porta (RJ-45)
-
Brza komunikacija preko redundantnih i peer-to-peer mreža
-
Široka podrška protokola uključujući Modbus, TCP/IP, SNTP, TSAA i TriStation
-
Komplet funkcijskih kodova Modbus za opsežnu komunikaciju na terenu
-
Izolacija porta obezbeđuje sigurnu transmisiju podataka
-
Dijagnostičke i komunikacione indikatore za praćenje statusa u realnom vremenu
Tehničke specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Brojevi modela |
4351A, 4352A, 4353, 4354 |
|
Serijski portovi |
4 RS-232/RS-485 porta (DB-9 konektori) |
|
Ethernet portovi |
2 RJ-45 (10/100BaseT) na 4351A/43532 MTRJ optičkim priključcima (62,5/125 µm) na 4352A/4354 |
|
Izolacija porta |
500 VDC |
|
Podržani protokoli |
TriStation, Modbus, TCP/IP, ICMP, SNTP, TSAA, Trimble GPS, Peer-to-Peer, sinhronizacija vremena, Jet Direct |
|
Brzine komunikacije |
Bakarni Ethernet: 10/100 MbpsOptički Ethernet: 100 MbpsSerijski: do 115,2 Kbps |
Podrška Modbus funkcija
|
Kod Funkcije |
Opis funkcije |
|---|---|
|
01 |
Čitanje Statusa Kalema |
|
02 |
Čitanje Statusa Ulaza |
|
03 |
Čitanje Holding Registara |
|
04 |
Čitanje Ulaznih Registara |
|
05 |
Izmeni status zavojnice |
|
06 |
Izmeni sadržaj registra |
|
07 |
Pročitaj status izuzetka |
|
08 |
Loopback dijagnostički test |
|
15 |
Forsiraj višestruke zavojnice |
|
16 |
Prednamesti višestruke registre |

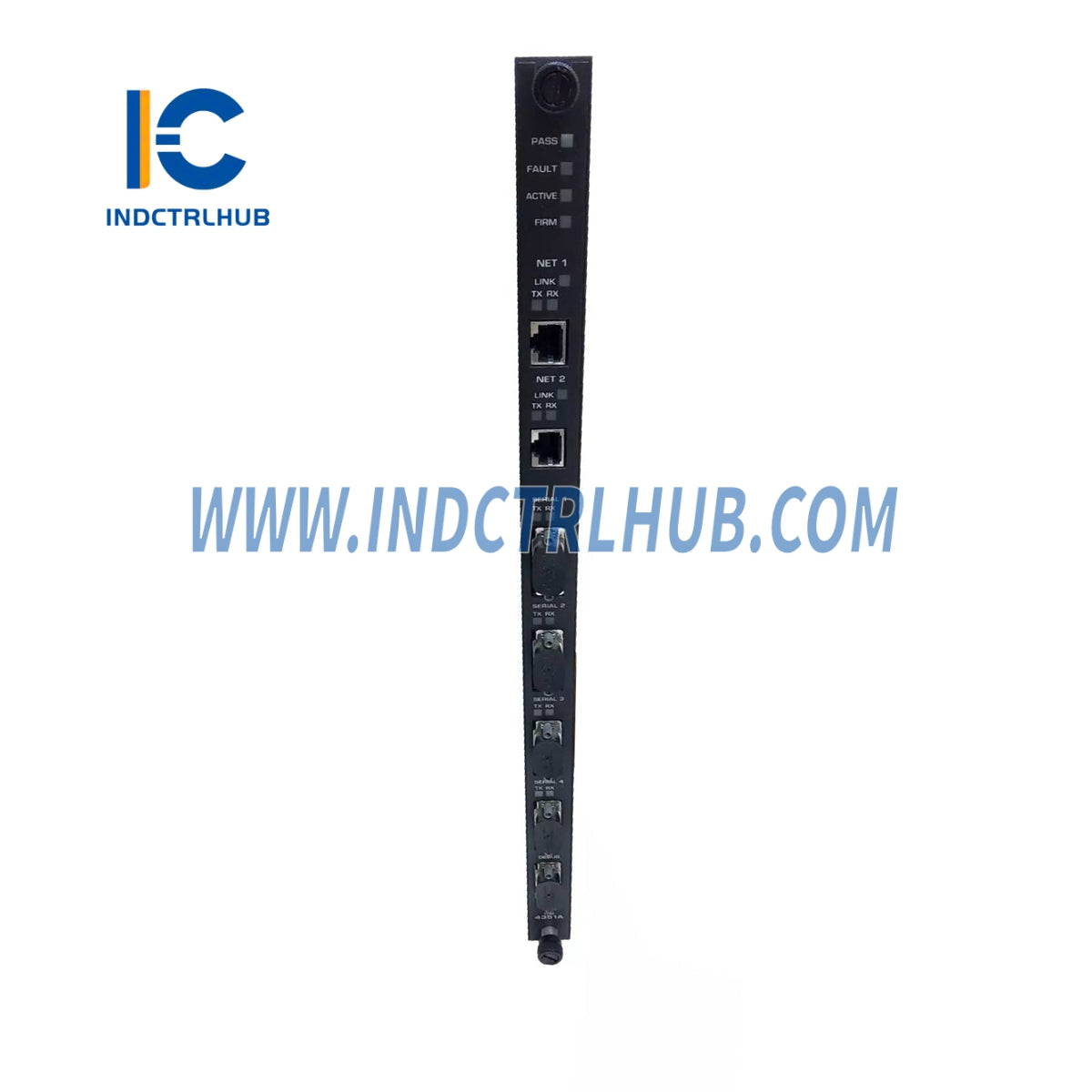

Dijagnostičke indikacije
|
Indikator |
Opis |
|---|---|
|
PROLAZ |
Modul je prošao internu dijagnostiku |
|
KVAR |
Otkrivena greška |
|
AKTIVNO |
Modul je operativan |
|
FIRMVER |
Indikator statusa firmvera |
|
VEZA |
Jedan po mrežnom priključku (indikator veze) |
|
TX (Prenos) |
Jedan po portu |
|
RX (Prijem) |
Jedan po portu |
