Product Description
Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
Triconex (Schneider Electric) |
|
Model/Broj dela |
4329 (uključujući i varijantu 4329G) |
|
Opis |

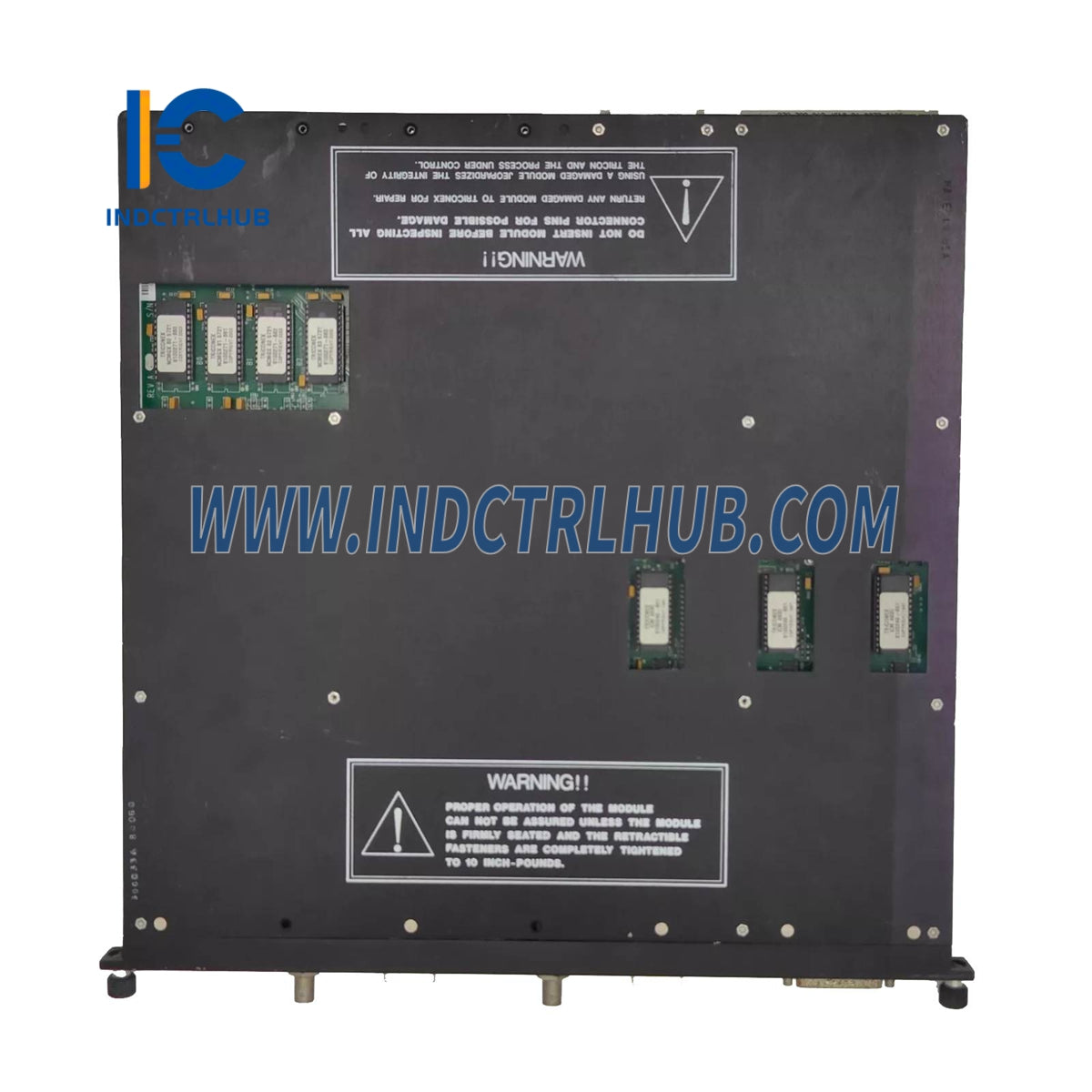

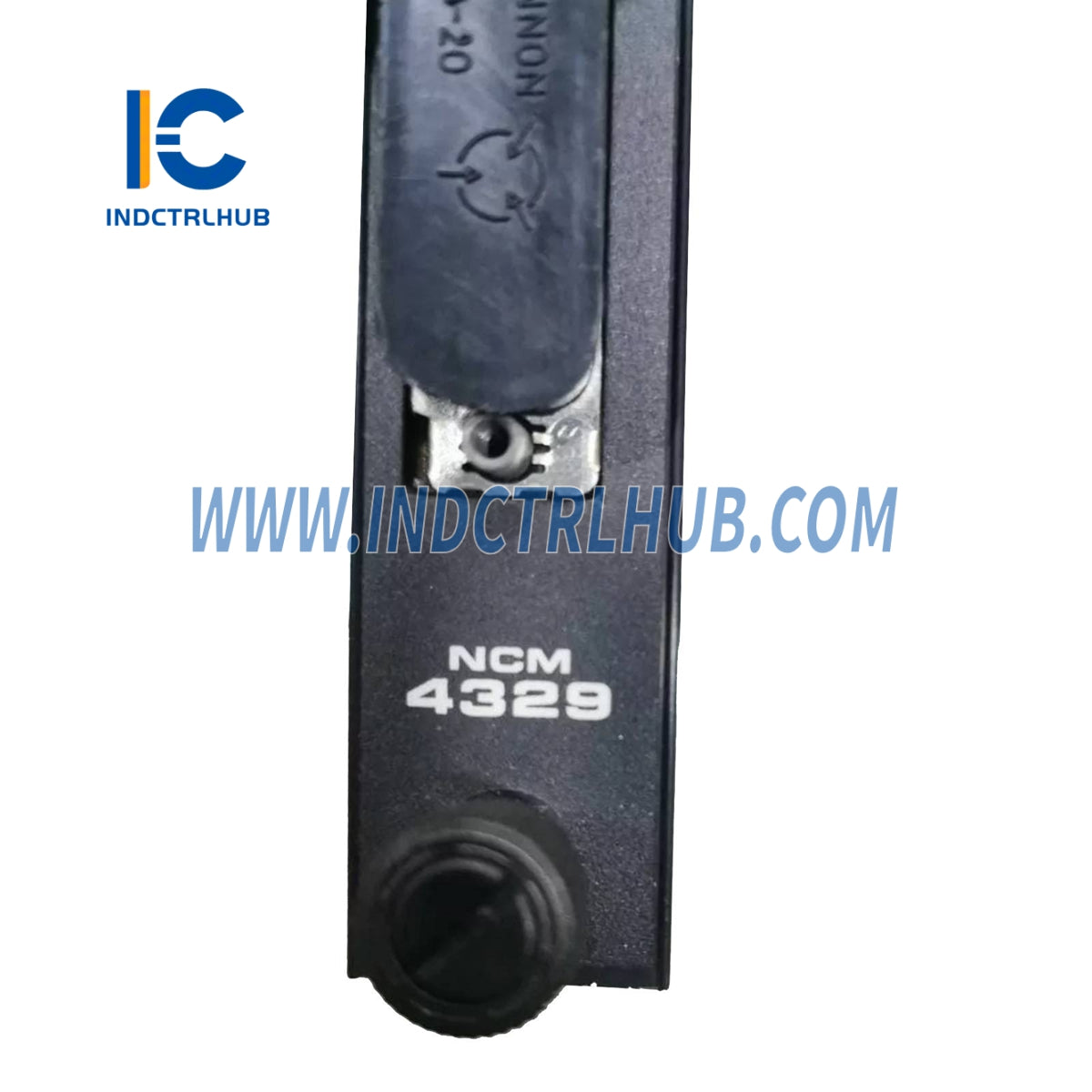

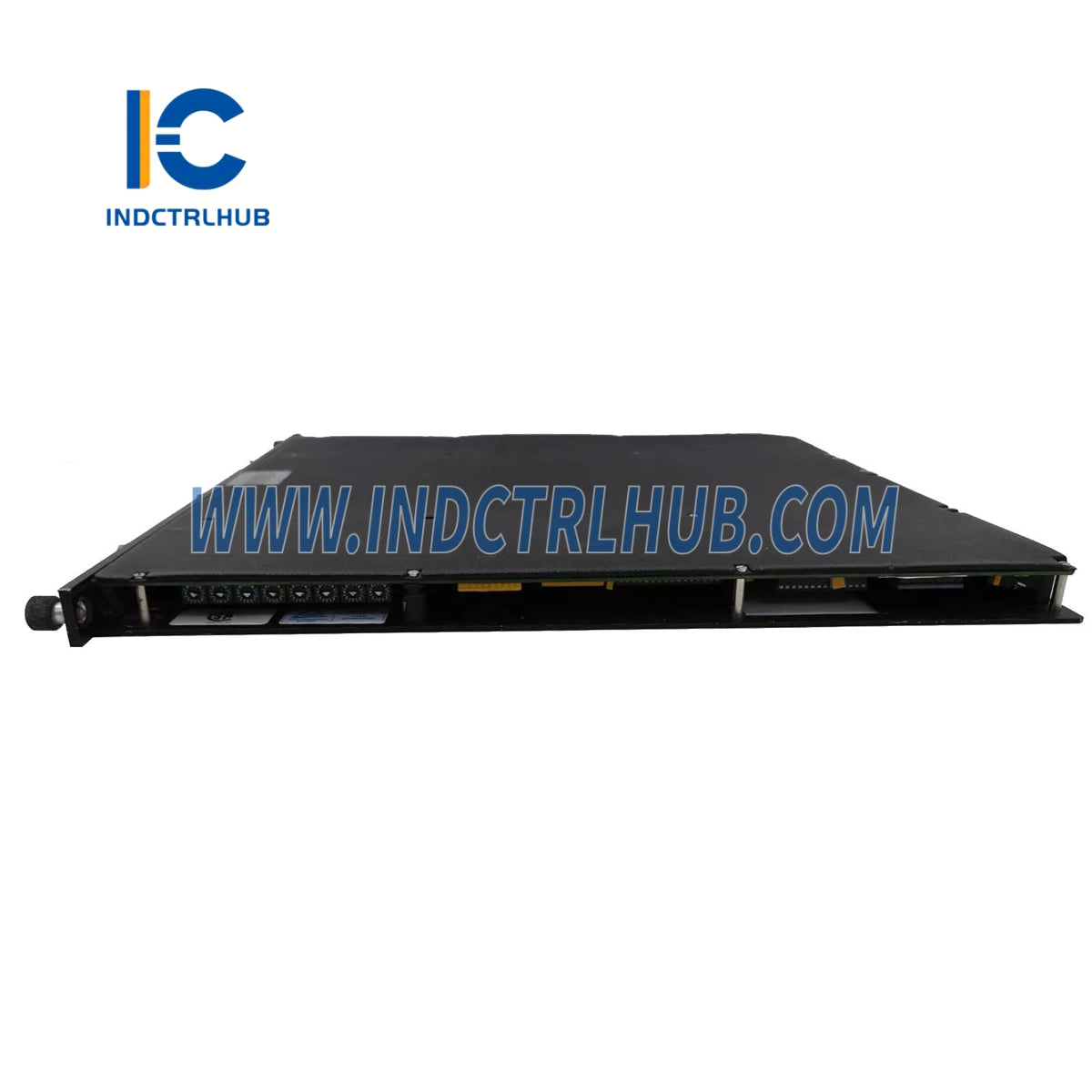

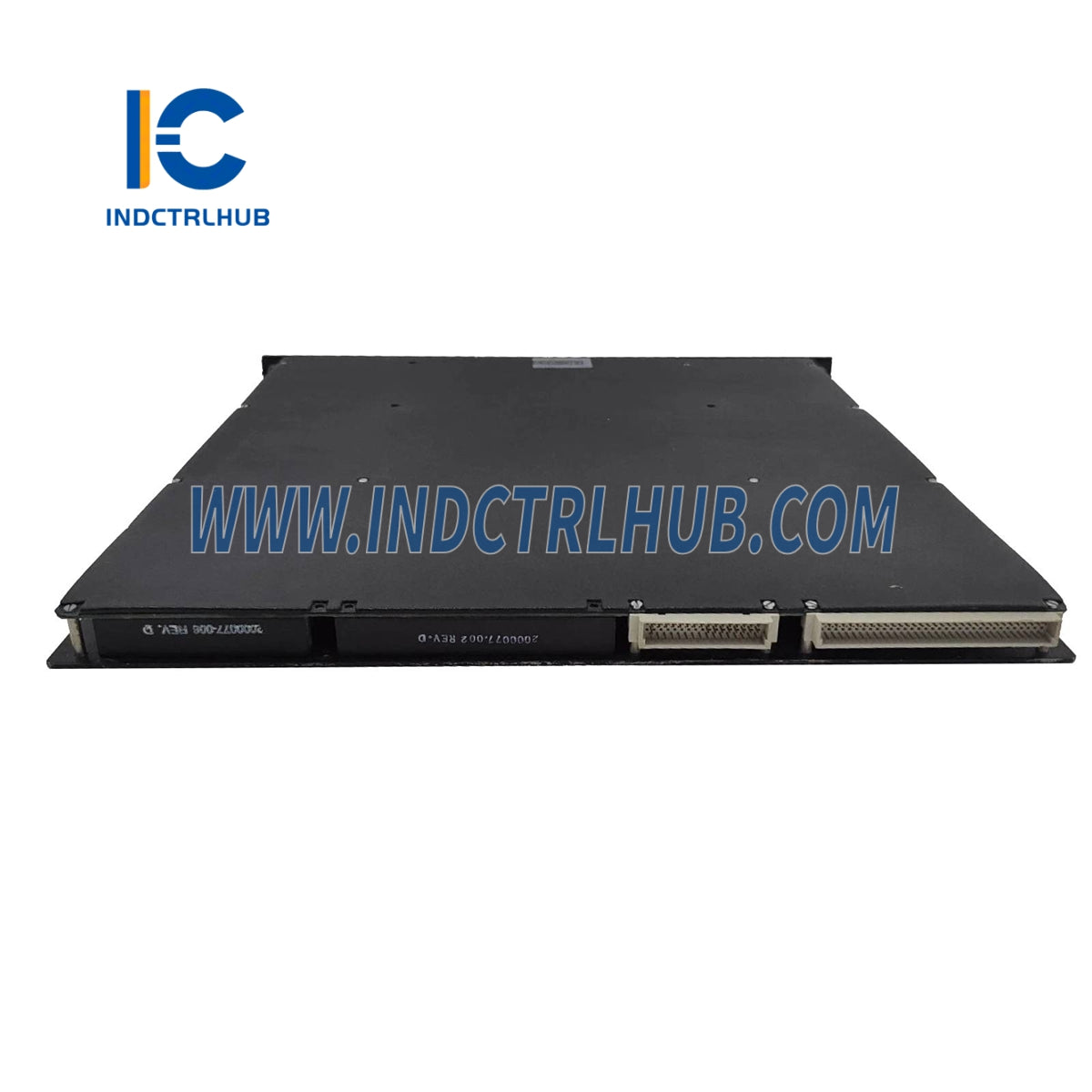

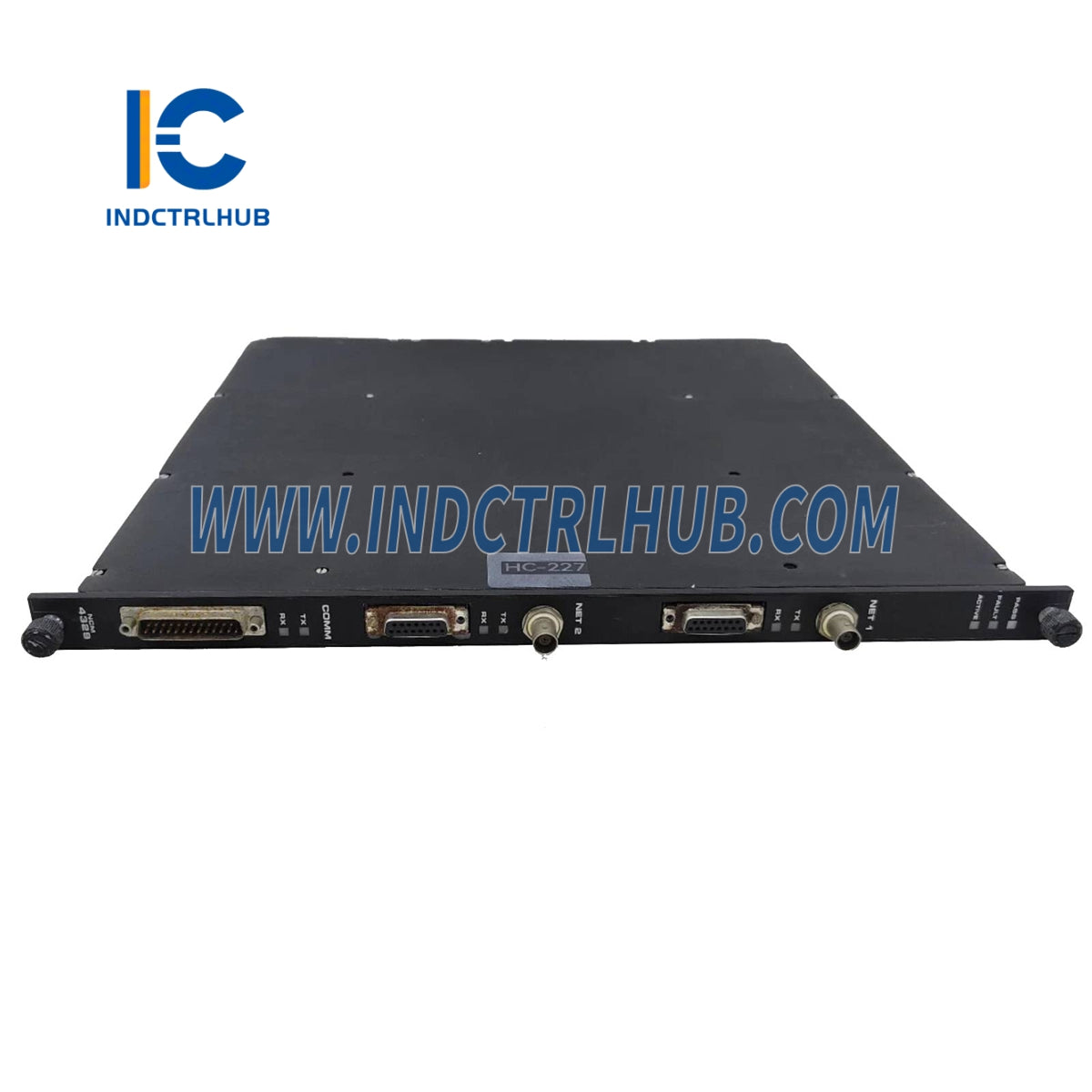

Modul za mrežnu komunikaciju (NCM) za Triconex sisteme, omogućavajući Ethernet i serijsku komunikaciju sa eksternim sistemima. |
Ključne karakteristike
-

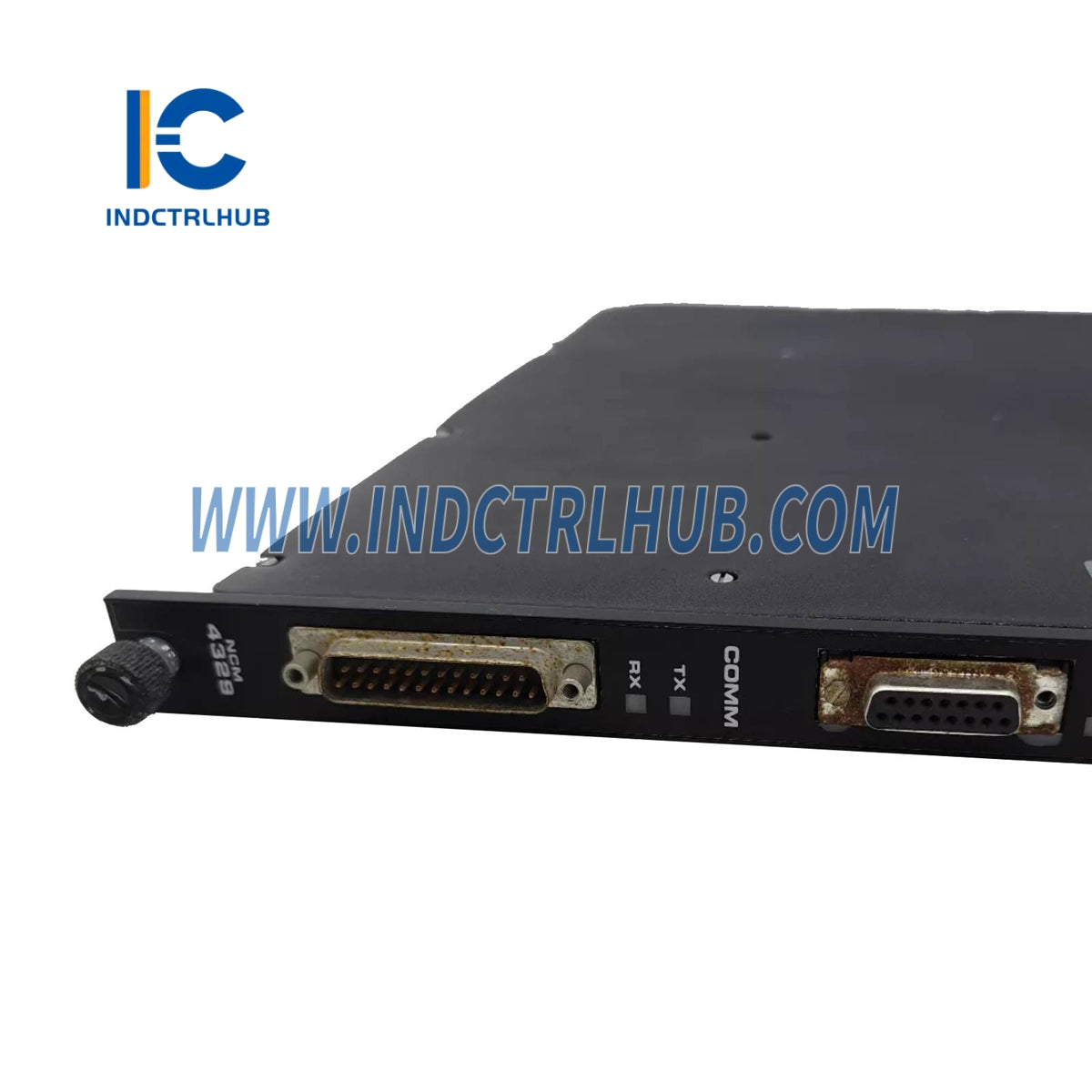

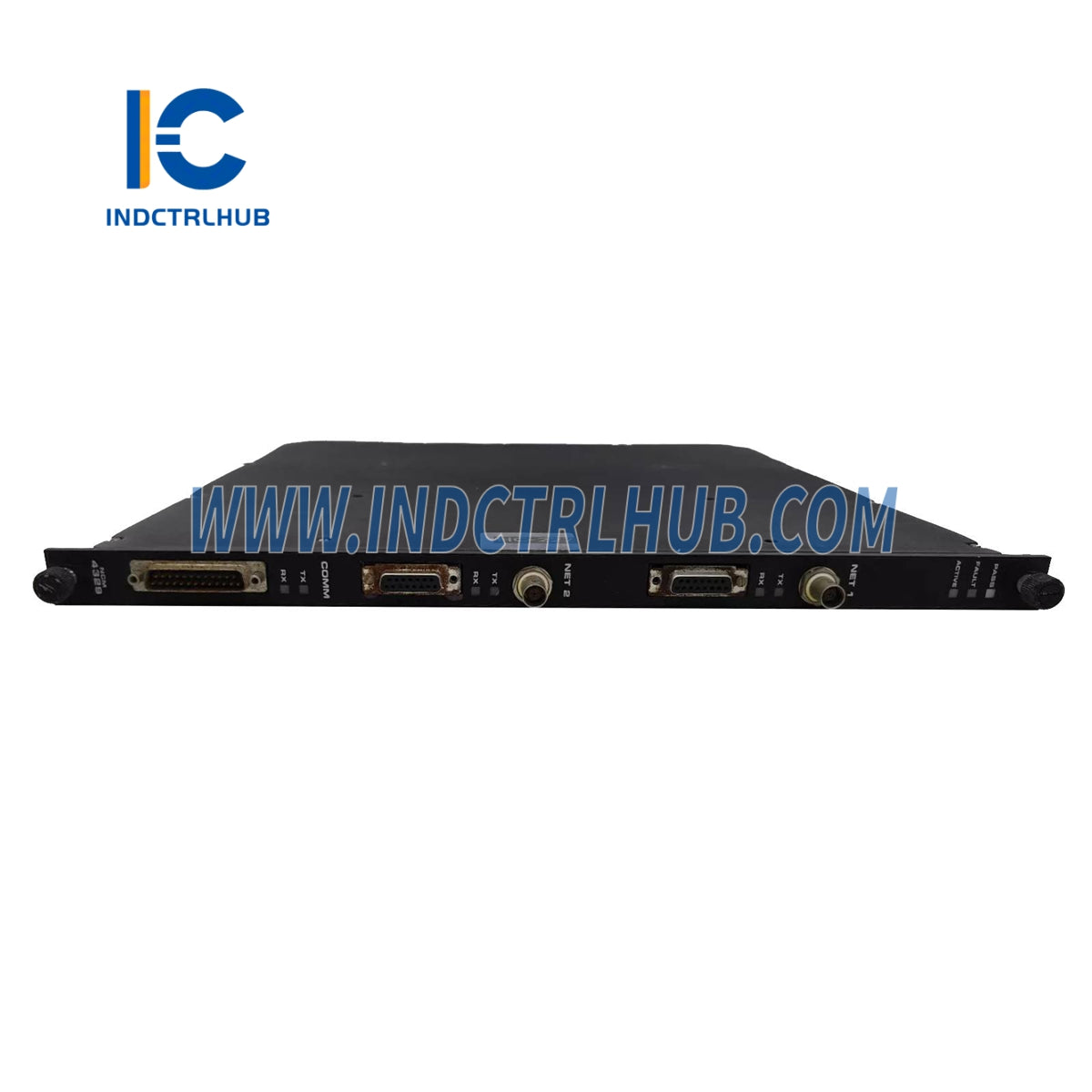

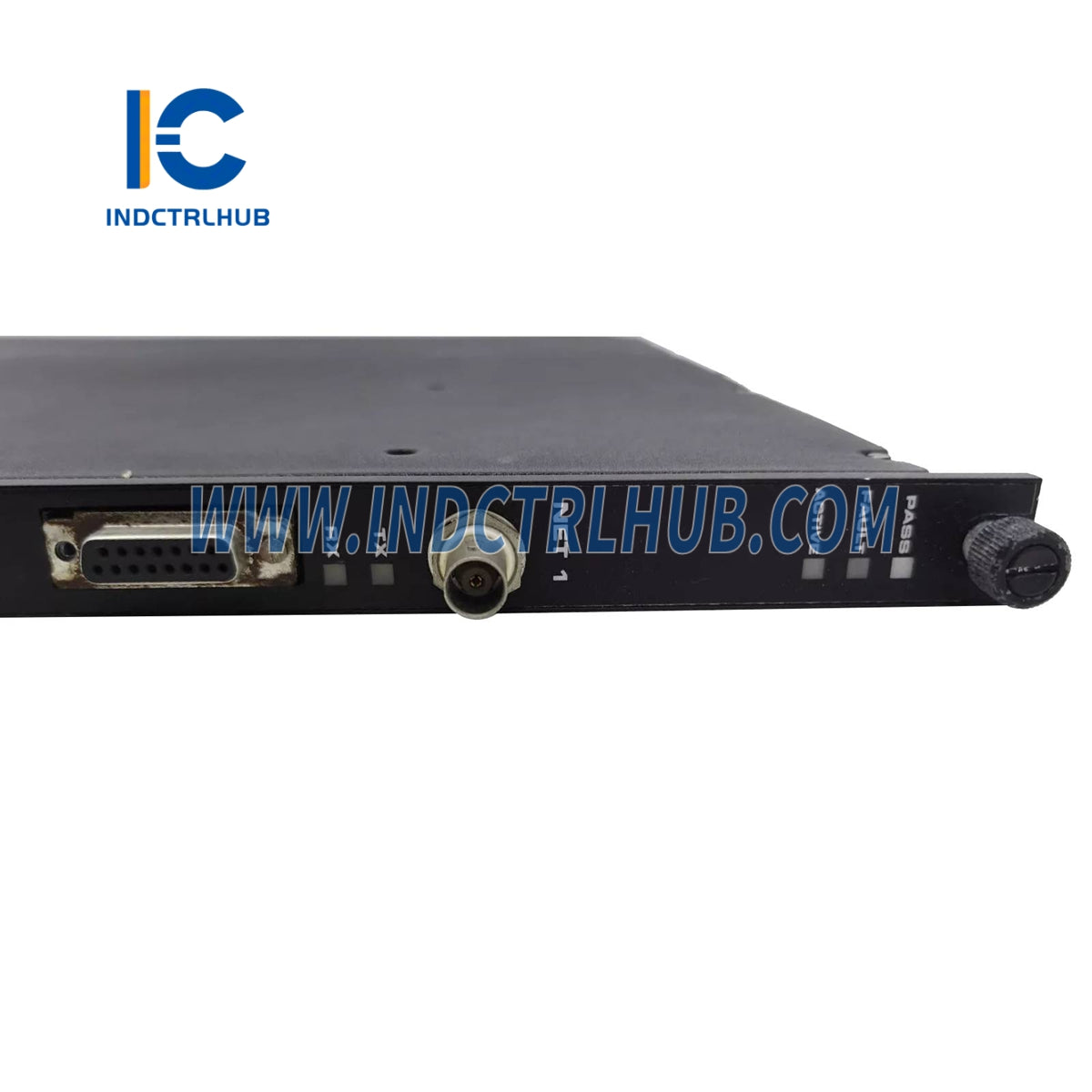

Dva Ethernet porta sa BNC konektorima (10 Mbps)
-
Dva eksterna transiver porta sa 15-pinskim D-konektorima
-
Jedan RS-232 serijski komunikacioni port
-
Podrška protokola za TSAA (TCP/UDP preko IP/802.3)
-
Podržava funkcije čitanja/pisanja podataka i takta
-
Izolacija portova za poboljšani integritet komunikacije
-
Komunikacija u realnom vremenu sa Tricon kontrolerima
-
Indikatori statusa i prenosa podataka po portu
Tehničke specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Brojevi modela |
4329, 4329G |
|
Ethernet portovi |
2 (BNC konektori, RG58 50-oma kabl) |
|
Eksterni portovi za transiver |
2 (15-pinski D-sub konektori) |
|
Серијски порт |
1 RS-232 kompatibilan |
|
Izolacija porta |
500 VDC |
|
Komunikacioni protokol |
TSAA (TCP(UDP)/IP/802.3) |
|
Брзина комуникације |
10 Mbps (Ethernet) |
Podržane funkcije (TSAA tipovi okvira)
|
Tip okvira |
Funkcija |
|---|---|
|
1 |
TRICON_DATA |
|
2 |
TRICON_DATA_REQ |
|
3 |
WRITE_TRICON_DATA |
|
4 |
WRITE_TRICON_DATA_RSP |
|
5 |
READ_TRICON_CLOCK |
|
6 |
READ_TRICON_CLOCK_RSP |
|
7 |
SET_TRICON_CLOCK |
|
8 |
SET_TRICON_CLOCK_RSP |
|
11 |
READ_TRICON_DATA |
|
12 |
READ_TRICON_RSP |
Dijagnostičke indikacije
|
Indikator |
Opis |
|---|---|
|
PROLAZ |
Modul je prošao samoprovjere |
|
KVAR |
Otkrivena greška na modulu |
|
AKTIVNO |
Modul je operativan |
|
TX (Prenos) |
Jedan po portu |
|
RX (Prijem) |
Jedan po portu |
