Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

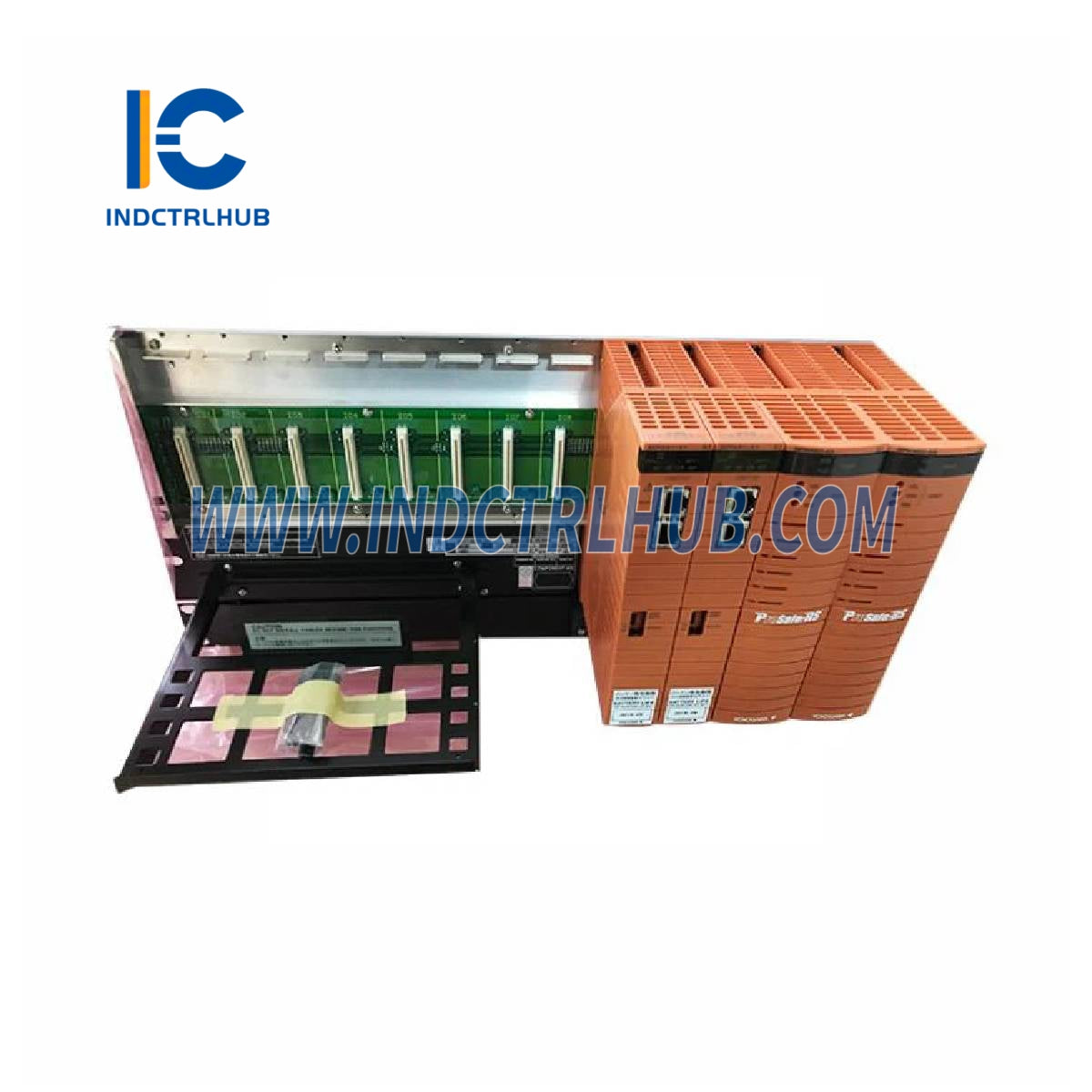

SSC60D-F2542 |
|
Typ modelu |
Bezpečnostná riadiaca jednotka |
|
Séria |
– |
|
Popis |
Dvojitá redundantná bezpečnostná riadiaca jednotka s podporou prevádzky pri vysokej teplote a rozšírenou kapacitou I/O |
🔹 Hardvérové špecifikácie
|
Komponent |
Detaily |
|---|---|
|
Napájacie moduly |
SPW481, SPW482 alebo SPW484 × 2 |
|
Procesorové moduly |
S2CP471 alebo SCP461 × 2 (pre dvojitú redundanciu) |
|
Ochrana pamäte |
Flash pamäť pre programy; NVRAM pre prevádzkové údaje |
|
Prispôsobivosť teplote |
Ventilátor je potrebný, ak je okolitá teplota > 40°C |
|
Rozhranie Vnet/IP |
Dvojitá redundancia; 100 Mbps plný duplex, 100Base-TX, UTP CAT5e+, RJ45 |
|
Rozhranie zbernice ESB |
Duálne redundantné |
|
Maximálna vzdialenosť Vnet/IP |
100 metrov (medzi SSC60D a prepínačom Layer 2) |
🔹 I/O a rozšírenie
|
Funkcia |
Kapacita/Konfigurácia |
|---|---|
|
Namontované I/O moduly |
Až 8 na SSC60D |
|
Maximálny počet I/O na SCS (s SEC402 + CFS1350) |
Až 110 modulov |
|
Maximálny počet I/O na SCS (so SEC401) |
Až 78 modulov |
|
Bezpečnostné uzlové jednotky so SEC402 |
Až 13 |
|
Bezpečnostné uzlové jednotky so SEC401 |
Až 9 |
|
Požiadavka na slot pre ESB spojky |
7. a 8. slot |
|
Rozšírenie zbernice ESB |
Optické opakovače zbernice ESB |
🔹 Požiadavky na napájanie
|
Možnosti napätia |
100–120 V AC, 220–240 V AC (50/60 Hz), 24 V DC |
|---|---|
|
Spotreba energie |
SSC60D-F: – 100–120 V AC: 240 VA– 220–240 V AC: 290 VA– 24 V DC: 7.0 A |
🔹 Informácie o batérii
|
Procesorový modul |
Číslo dielu |
Odporúčaná náhrada |
|---|---|---|
|
S2CP471 |
S9450FE |
Každé 3 roky (pri ≤30 °C okolitom prostredí) |
|
SCP461 |
S9185FA |
Každé 3 roky (pri ≤30 °C okolitom prostredí) |
🔹 Fyzikálne špecifikácie
|
Model |
Hmotnosť |
|---|---|
|
SSC60D-F |
Približne 13 kg |
