Product Description

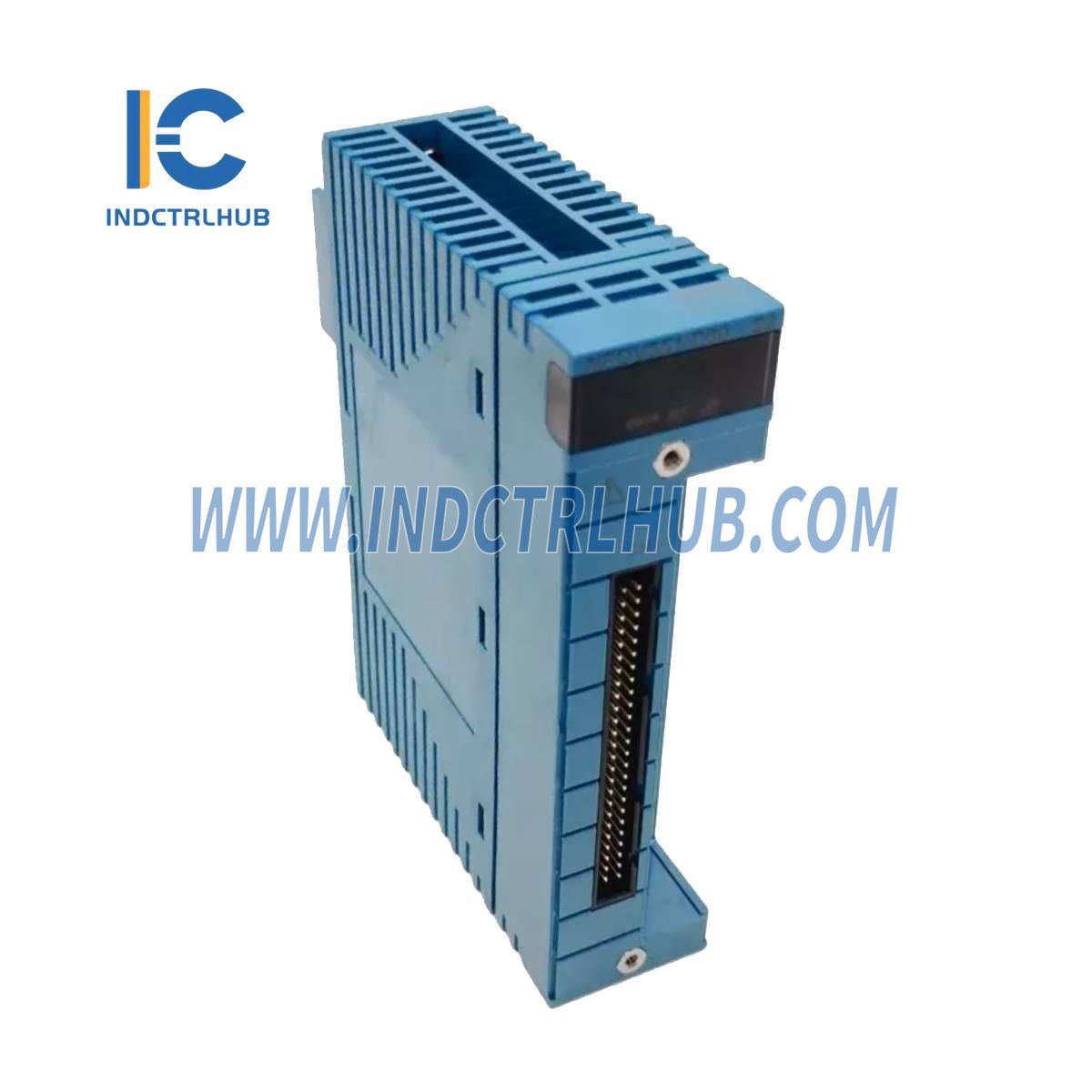

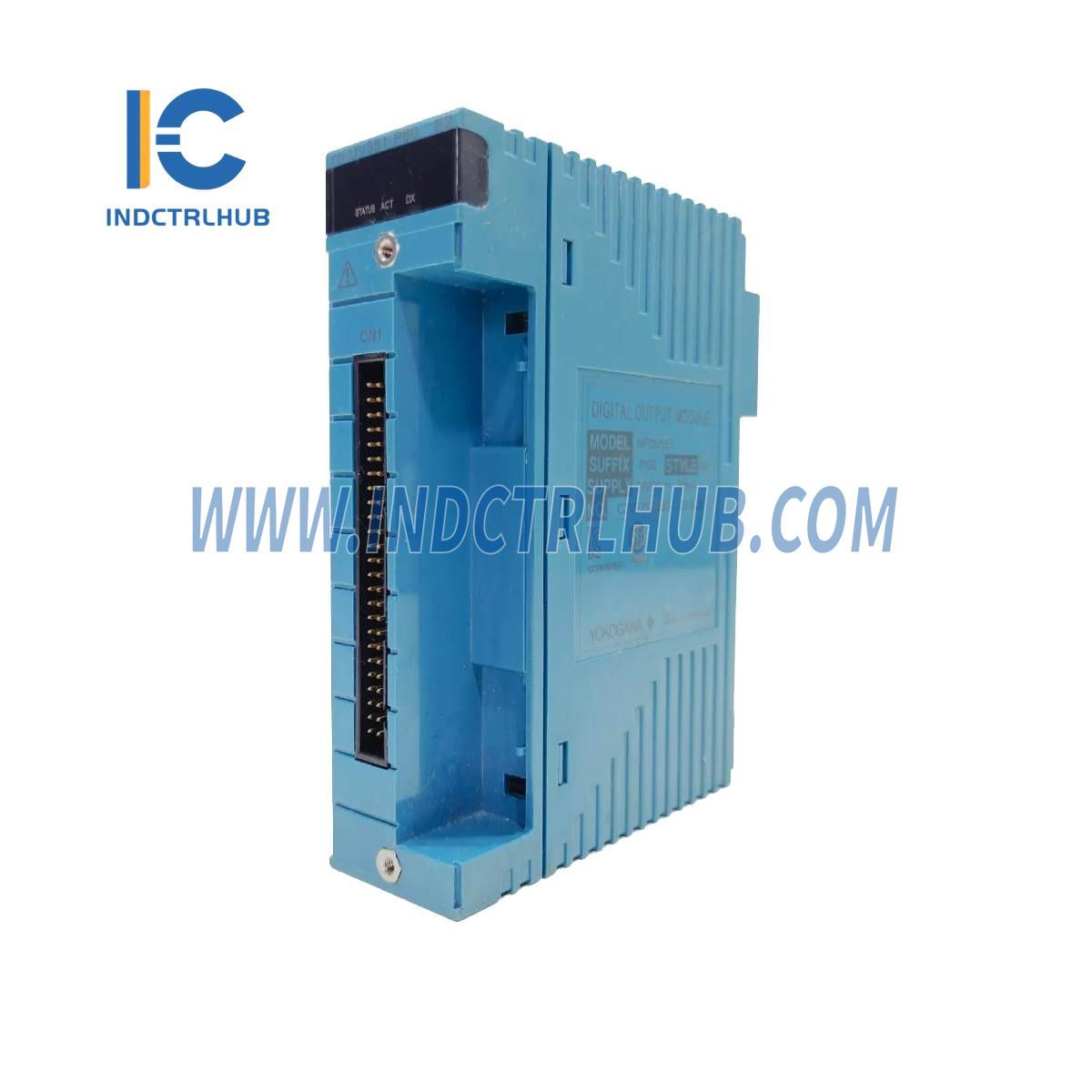

Informácie o produkte: Digitálny výstupný modul Yokogawa (NFDV551-P60)
| Výrobca | Yokogawa |
|---|---|
| Model/Číslo dielu | NFDV551-P60 |
| Popis | Modul digitálnych výstupov |
Špecifikácie položky
| Špecifikácia | NFDV551 | NFDV561 |
|---|---|---|
| Počet výstupných kanálov | 32 | 64 |
| Menovité priložené napätie | 24 V DC | 24 V DC |
| Zaťažovacie napätie | 24 V DC, 50 mA | 24 V DC, 100 mA |
| Rozsah napätia napájania v teréne | 20,4 až 26,4 V | 20,4 až 26,4 V |
| Maximálna hodnota napätia výstupu ZAP | 2 V DC | 2 V DC |
| Maximálny únikový prúd (výstup VYP) | 0,1 mA | 0,1 mA |
| Výstupný formát | Prúdový odber | Prúdový odber |
| Maximálny záťažový prúd | 100 mA/kanál, 26,4 V | 100 mA/kanál, 26,4 V |
| Odolné napätie | 2000 V AC (1 minúta, medzi výstupom a systémom) | 2000 V AC (1 minúta, medzi výstupom a systémom) |
| Bežná odolnosť voči napätiu | 500 V AC (1 minúta) | 500 V AC (1 minúta) |
| Funkcie | Výstup stavu ZAP/VYP, možnosti zálohy | Výstup stavu ZAP/VYP, možnosti zálohy |
| Čas odozvy výstupu | 3 ms alebo menej (pre stavový výstup) | 3 ms alebo menej (pre stavový výstup) |
| Maximálny odber prúdu | 700 mA (5 V DC) | 780 mA (5 V DC) |
| Spotreba napájania v teréne | 60 mA (24 V DC) | 120 mA (24 V DC) |
| Hmotnosť | 0,2 kg | 0,3 kg |
| Externé pripojenie | Tlaková svorka, MIL konektorový kábel | MIL konektorový kábel |
Modely a kódy prípon
| Popis | Model NFDV551 Digitálny výstupný modul |
|---|---|
| Kódy prípon | -P: Štandardný typ |
| 6: So zobrazením stavu, bez ochrany proti výbuchu | |
| F: So zobrazením stavu, ochrana proti výbuchu | |
| 0: Základný typ | |
| 1: S voliteľnou normou ISA Standard G3 | |
| Kódy voliteľných funkcií | /D5S00: S tlakovým svorkovým blokom pre digitálny výstup (Model: NFTD5S-00) |
| /D5S10: S tlakovým svorkovým blokom (absorbér prepätia) (Model: NFTD5S-10) | |
| /CCC01: S krytom konektora pre MIL kábel (Model: NFCCC01) |
Kľúčové vlastnosti
- Vysoká zaťažiteľnosť: Podporuje až 100 mA/kanál pri 26,4 V pre oba NFDV551 a NFDV561.
- Rýchla odozva: Čas odozvy výstupu je 3 ms alebo menej.
- Robustný dizajn: Odoláva až 2000 V AC po dobu 1 minúty medzi výstupným signálom a systémom.
- Monitorovanie stavu: Ponúka výstup stavu ZAP/VYP a možnosti záložného režimu (HOLD, OFF alebo NO).
- Široký rozsah napätia: Prijíma 24 V DC napájanie poľa v rozsahu od 20,4 V do 26,4 V.
