Product Description
Technické špecifikácie hardvéru
Počet pripojiteľných uzlových jednotiek
| Typ zariadenia | Počet lokálnych uzlových jednotiek pripojených na FCU | Počet vzdialených uzlových jednotiek pripojených na FCU | Celkový počet lokálnych a vzdialených uzlových jednotiek na FCU |
|---|---|---|---|
| Kompaktná jednotka riadenia poľa (pre FIO) | Max. 3/FCU | Max. 3/FCU | Max. 3/FCU |
| Základná jednotka riadenia poľa (pre FIO, pre Vnet/IP) | Max. 3/FCU | Max. 3/FCU | Max. 3/FCU |
| Vylepšený FCS s rozšírenými databázami | Max. 10/FCU | Max. 14/FCU (*1) | Max. 15/FCU |
| Základný riadiaci modul poľa (pre FIO, pre Vnet/IP) + balík rozšírenia kapacity aplikácie | Max. 9/FCU | Max. 14/FCU (*1) | Max. 14/FCU |
| Ostatné | Max. 10/FCU | Max. 9/FCU (*1) | Max. 10/FCU |
Poznámka: (*1) Môže byť pripojených až 8 vzdialených uzlov na ER bus .
Pripojenie vzdialeného uzla
-
ER Bus: Max. 4 na FCU
-
Pri pripájaní vzdialeného uzla k lokálnemu uzlu alebo kompaktnému riadiacemu modulu poľa (pre FIO) nainštalujte ER Bus Interface Master Module (EB401).
-
Na konfiguráciu jednoduchého systému nainštalujte EB401 do nepárneho slotu, pričom nechajte miesto na pravom boku nainštalovaného modulu.
Pripojenie lokálneho uzla
-
Pri pripájaní lokálneho uzla k kompaktnému riadiacemu modulu poľa (pre FIO) nainštalujte ESB Bus Coupler Module (EC401).
-
EC401 musí byť nainštalovaný v slote 7 a slote 8. V jednoduchej konfigurácii nainštalujte EC401 v slote 7, pričom slot 8 nechajte prázdny.
Napájanie (špecifikujte pomocou príponových kódov)
-
100-120 V AC, 50/60 Hz
-
220-240 V AC, 50/60 Hz
-
24 V DC
Spotreba elektrickej energie
-
100-120 V AC: 200 VA, 120 W
-
220-240 V AC: 230 VA, 120 W
-
24 V DC: 5,5 A
Hmotnosť
-
10 kg (vrátane 8 IOM)
Bezpečnostné normy
-
CSA (pre 100-120 V AC a 24 V DC napájanie)
-
CE označenie (pre 100-120 V AC, 220-240 V AC a 24 V DC napájanie)
Normy zhody EMC
-
CE označenie (pre 100-120 V AC, 220-240 V AC a 24 V DC napájanie)
-
C-Tick označenie (pre 220-240 V AC a 24 V DC napájanie)
-
KC označenie (pre 100-120 V AC, 220-240 V AC a 24 V DC napájanie)
Normy pre zariadenia do nebezpečných priestorov
-
CSA Non-Incendive (len vzdialený uzol, pre 100-120 V AC a 24 V DC napájanie)
-
FM Non-Incendive (pre 100-120 V AC, 220-240 V AC a 24 V DC napájanie)
-
Typ n (pre 24 V DC napájanie)
Modely a kódy prípon

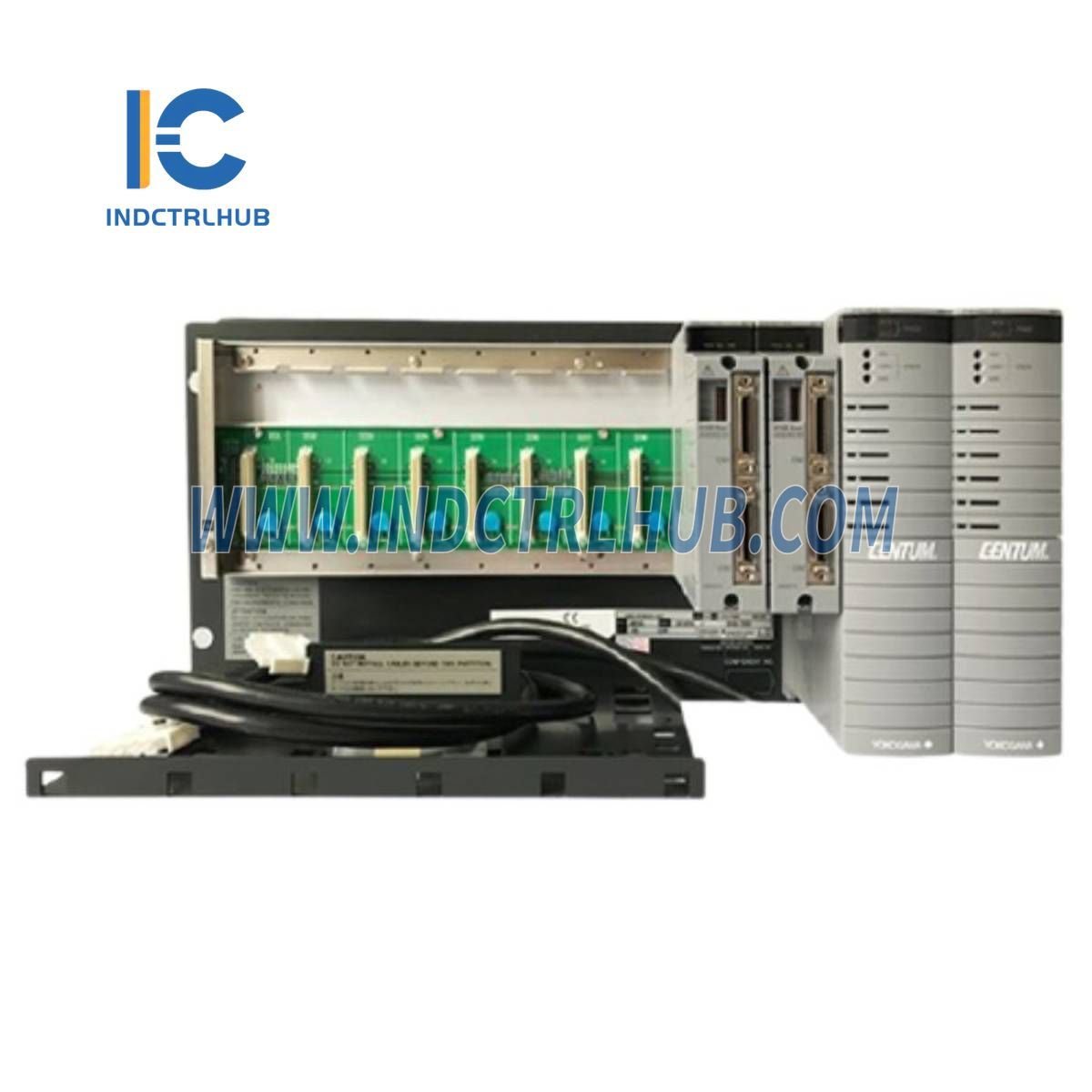

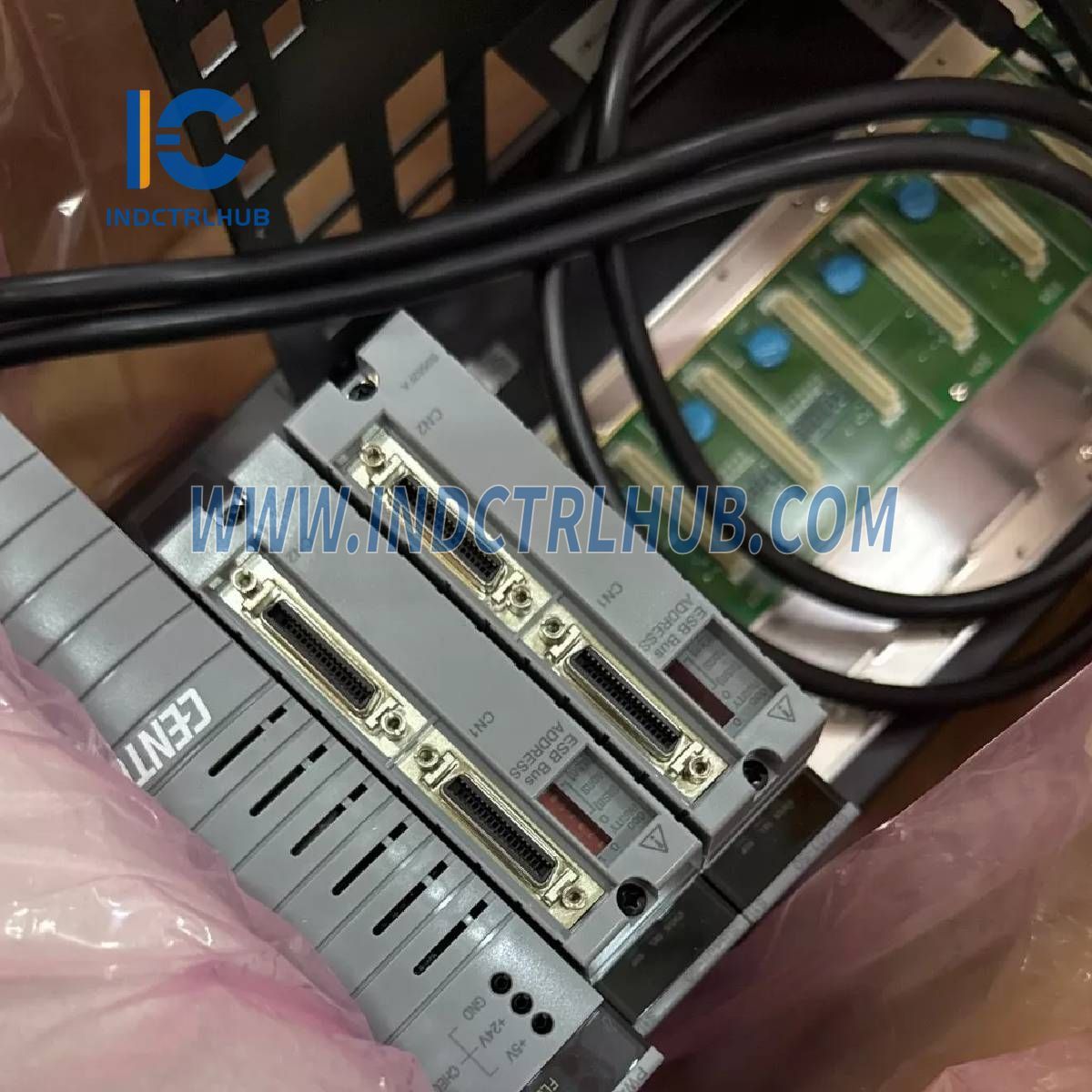

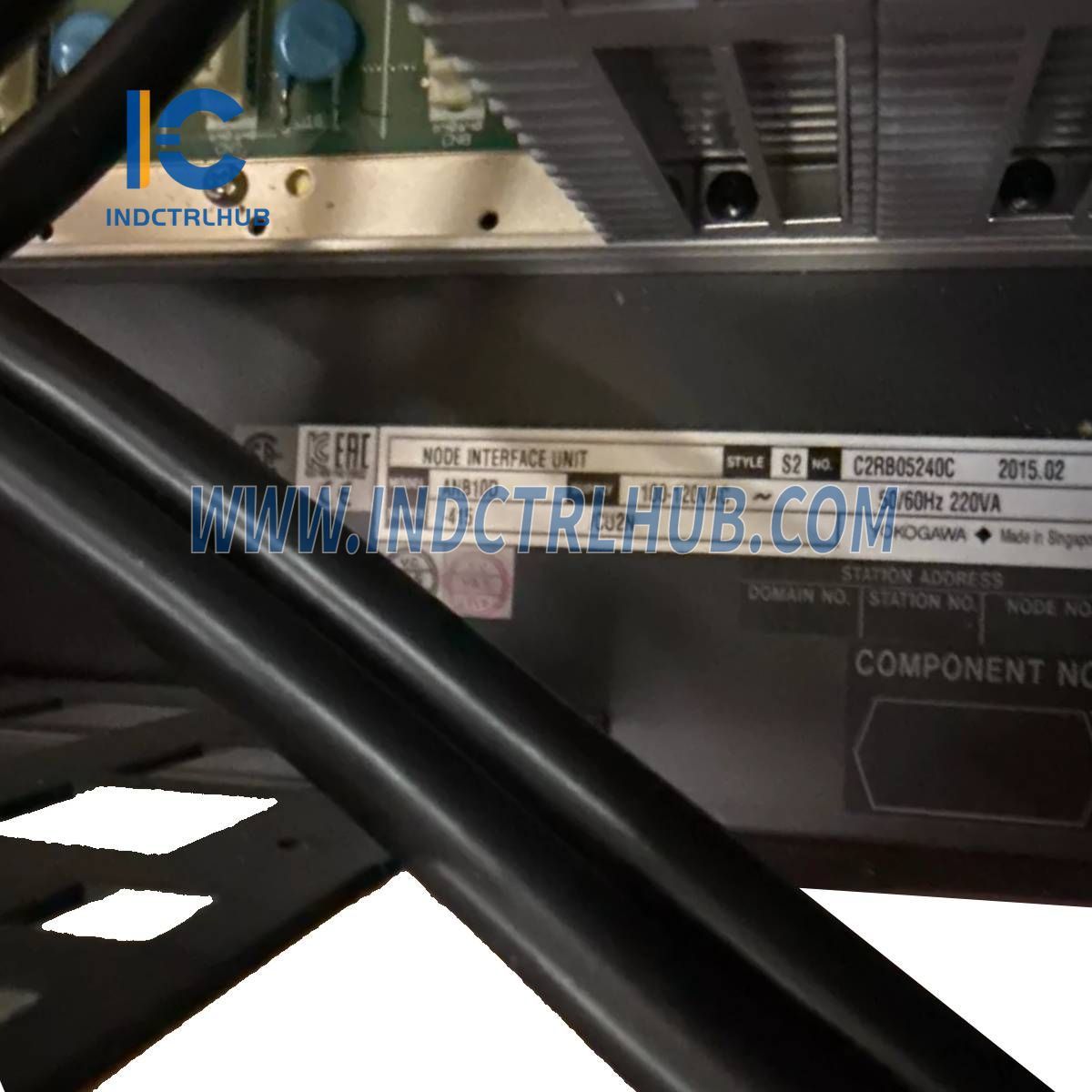

Model: ANB10D
Popis: Uzlová jednotka pre dvojitú redundantnú ESB zbernicu
Kódy prípon
-
-4 → Dvojitý redundantný zdroj napájania
-
1 → Napájanie 100 - 120 V AC
-
5 → Základný typ bez ochrany proti výbuchu
Kódy voliteľných funkcií
-
/CU2N → Pripojovacia jednotka pre ESB zbernicu
