Product Description
Všeobecné informácie
|
Atribút |
Detaily |
|---|---|
|
Výrobca |
Bently Nevada |
|
Séria |
3300 |
|
Model/Číslo dielu |
330904-08-15-10-02-05 |
|
Typ modelu |

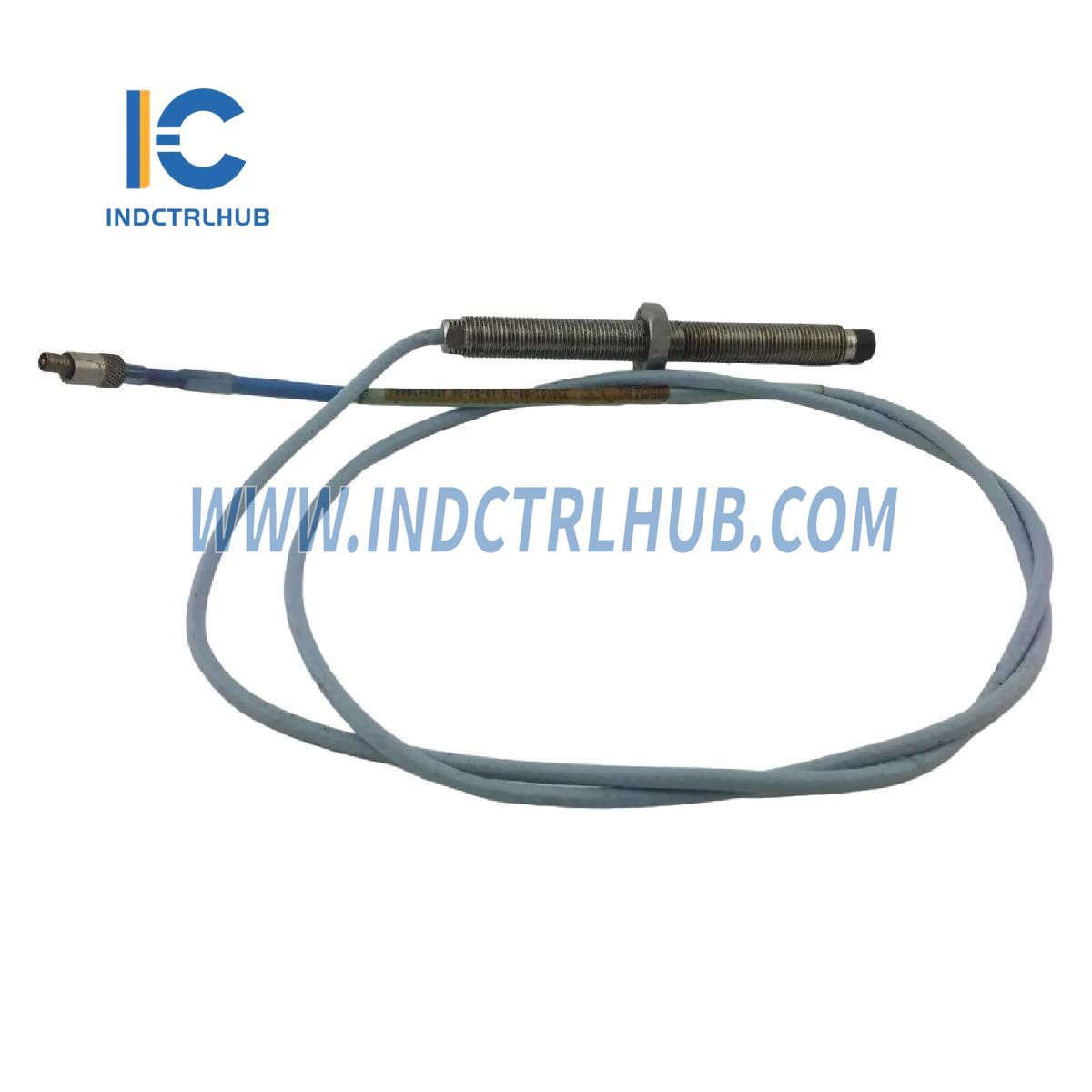

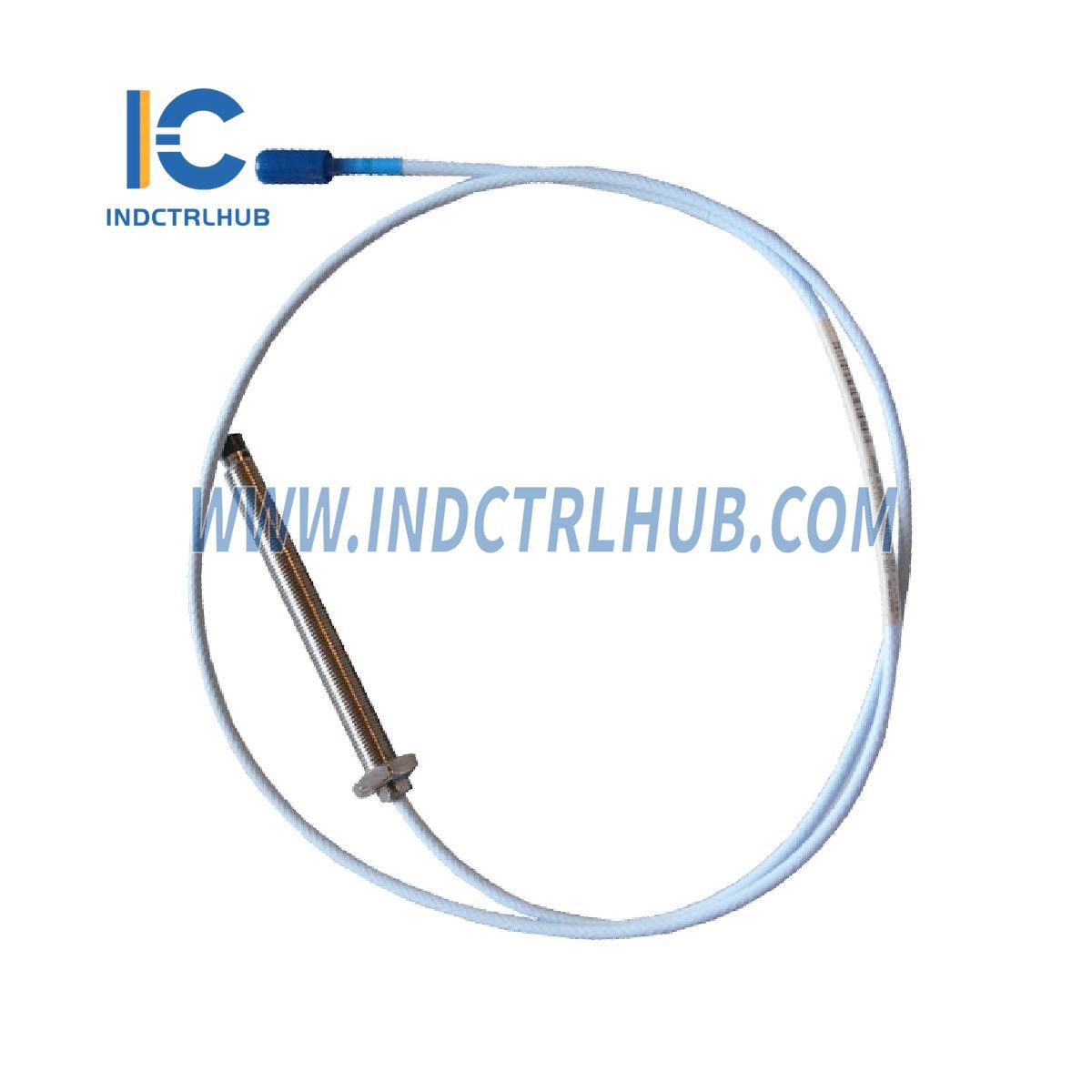

Sonda 3300 NSv, závit M8X1, s ochranou |
Elektrické špecifikácie
|
Komponent |
Detaily |
|---|---|
|
DC odpor sondy |
Pozrite si tabuľku nižšie pre odpor pri rôznych dĺžkach sondy |
|
DC odpor predlžovacieho kábla |
Stredový vodič: 0.220 Ω/m (0.067 Ω/ft), tienenie: 0.066 Ω/m (0.020 Ω/ft) |
|
Kapacita predlžovacieho kábla |
69,9 pF/m (21,3 pF/ft) typicky |
|
Vnútorné zapojenie |
0.2 až 1.5 mm² (16 až 24 AWG) [0.25 až 0.75 mm² (18 až 23 AWG) s koncovkami] |
|
Maximálna dĺžka káblového vedenia |
305 metrov (1 000 stôp) |
|
Lineárny rozsah |
0,25 mm až 1,75 mm (10 až 70 mils), lineárny rozsah začína na 0,25 mm (10 mils) |
|
Odporúčané nastavenie medzery |
1,0 mm (40 mils) |
DC odpor sondy (pri rôznych dĺžkach)
|
Dĺžka sondy (m) |
Odpor (RPROBE) (ohmy) |
|---|---|
|
0.5 |
4,0 ± 0,5 |
|
1.0 |
4,2 ± 0,5 |
|
5.0 |
5,3 ± 0,7 |
|
7.0 |
5,9 ± 0,9 |
Mechanické špecifikácie
|
Komponent |
Materiál |
|---|---|
|
Hrot sondy |
Polyfenylénsulfid (PPS) |
|
Puzdro sondy |
Nerezová oceľ AISI 304 (SST) |
|
Kábel sondy |
75 Ω koaxiálny, izolovaný fluóreténpropylénom (FEP) |
|
Predlžovací kábel |
75 Ω koaxiálny, izolovaný fluóreténpropylénom (FEP) |
|
Proximitor Senzor |
Hliník A380 |
|
Ochrana predlžovacieho kábla |
Pružný AISI 302 nerezová oceľ s/bez vonkajšieho plášťa FEP |
Pevnosť v ťahu
|
Komponent |
Maximálna udávaná pevnosť |
|---|---|
|
Puzdro sondy k vedeniu sondy |
220 N (50 lb) |
|
Vedenie sondy ku konektorom predlžovacieho kábla |
220 N (50 lb) |
|
Puzdro sondy k nerezovej ocelovej ochrane |
220 N (50 lb) |
Hmotnosť systému (typická)
|
Komponent |
Hmotnosť |
|---|---|
|
Sonda |
14 až 150 g (0.5 až 5.3 oz) |
|
Predlžovací kábel |
45 g/m (0,5 oz/ft) |
|
Opletený predlžovací kábel |
64 g/m (0,7 oz/ft) |
|
Proximitor Senzor |
255 g (9 oz) |
Rozsah teplôt
|
Atribút |
Teplota |
|---|---|
|
Prevádzková teplota |
-52 °C až +177 °C (-62 °F až +351 °F) |
|
Teplota skladovania |
-52 °C až +177 °C (-62 °F až +351 °F) |
Objednávacie informácie pre sondu 3300 NSv
|
Číslo dielu |
Popis |
|---|---|
|
330904-08-15-10-02-05 |
Sonda 3300 NSv, závit M8X1, s ochranou |
