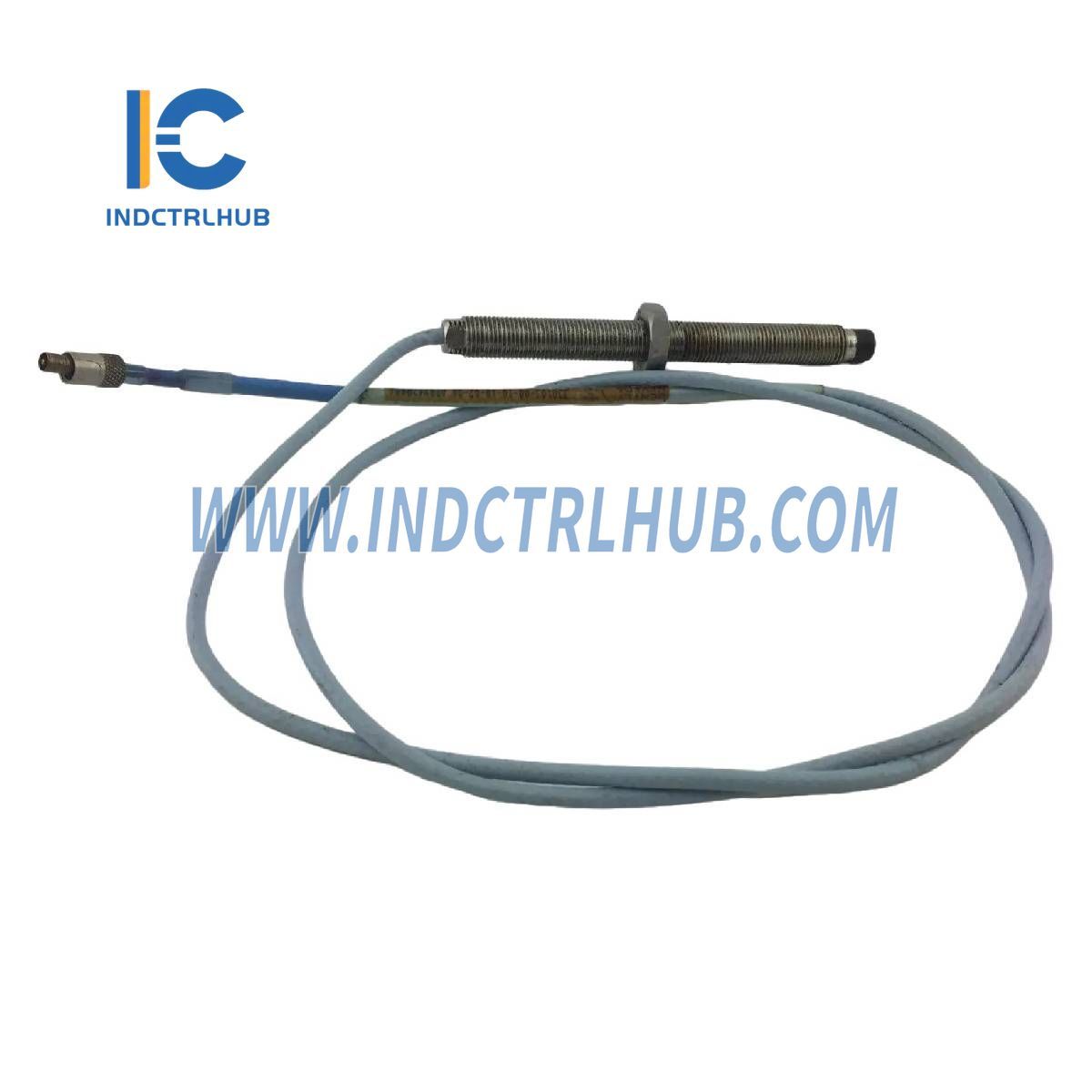

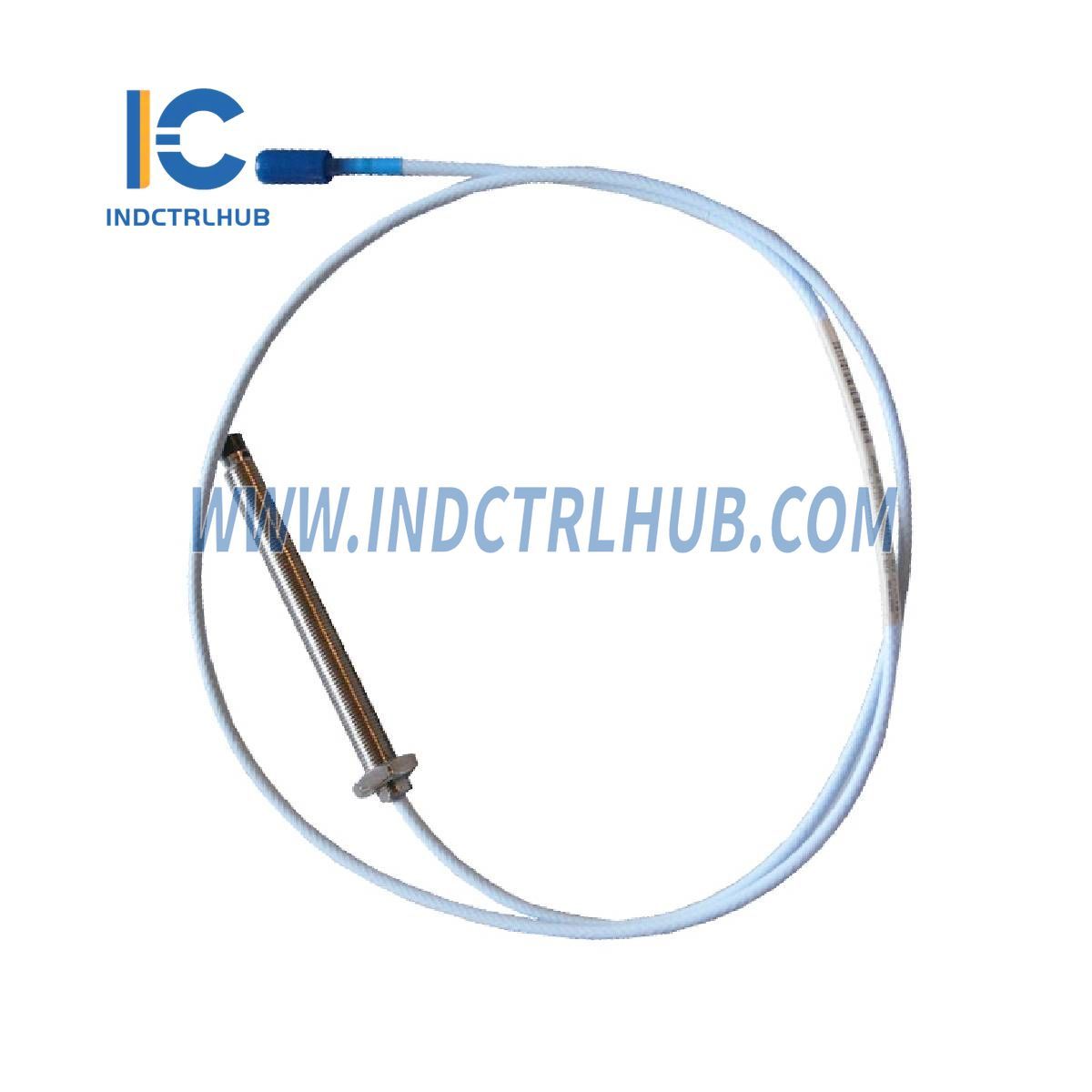

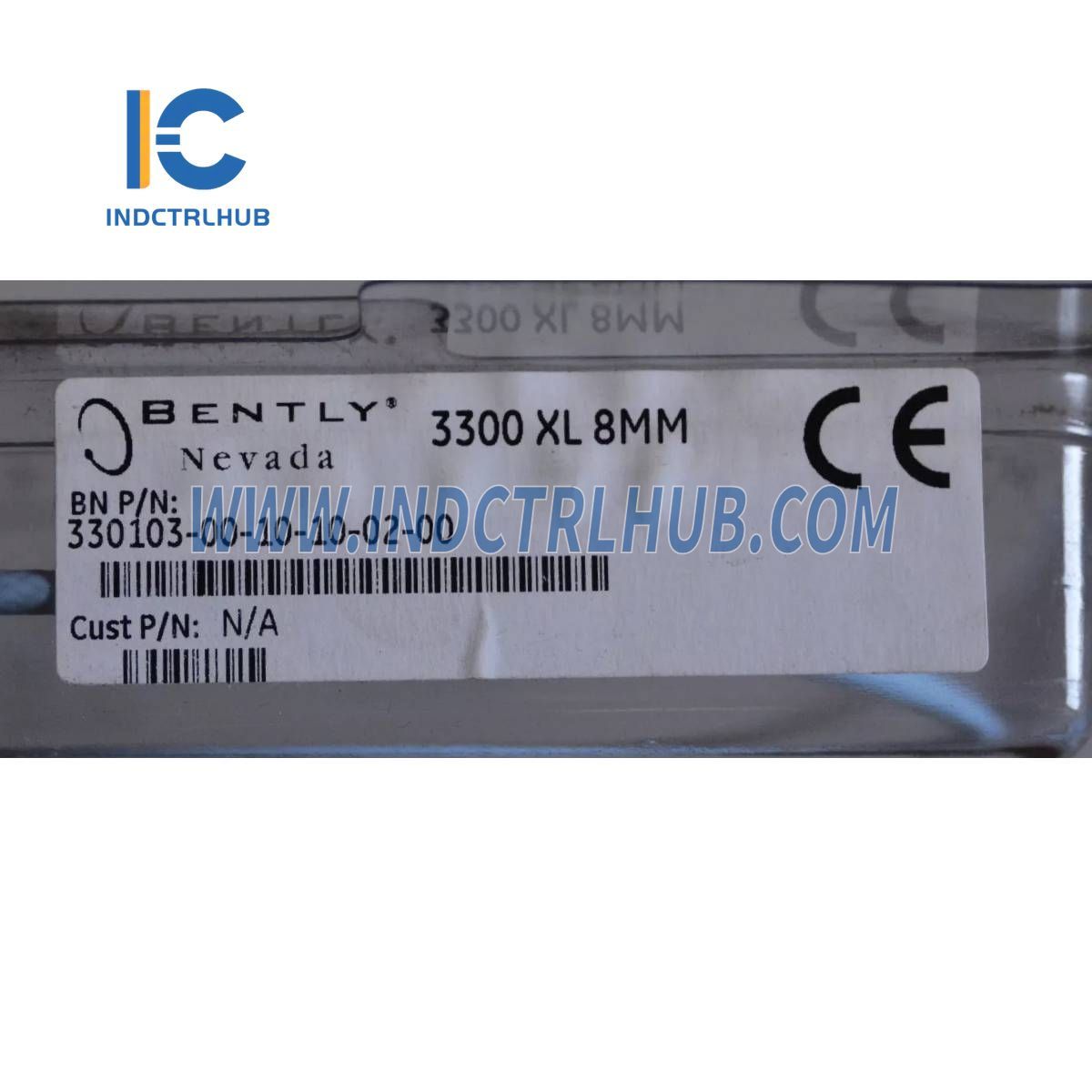

Bently Nevada 330103-00-10-10-02-00 Snímač blízkosti

Výrobca

Bently Nevada

Séria

3300

Model/Číslo dielu

330103-00-10-10-02-00

Typ modelu

Sonda blízkosti 3300 XL 8 mm

Hrot sondy

Polyfenylénsulfid (PPS)

Puzdro sondy

Nerezová oceľ AISI 303 alebo 304 (SST)

Kábel sondy (štandardný)

75Ω triaxiálny, izolovaný fluóreténpropylénom (FEP)

Kábel sondy (rozšírený teplotný rozsah)

75Ω triaxiálny, izolovaný perfluoroalkoxylom (PFA)

Ochrana

Pružná AISI 302 alebo 304 SST s vonkajším plášťom FEP

Materiál konektora

Mosadz pozlátená zlatom alebo beryliová meď pozlátená zlatom

Puzdro sondy k vedeniu sondy

330 N (75 lbf)

Konektory medzi sondou a predlžovacím káblom

270 N (60 lbf)

Dĺžka systému

5 alebo 9 metrov (vrátane predlžovacieho kábla) alebo 1 meter (len sonda)

Celková hmotnosť systému (typická)

0,7 kg (1,5 lb)

Hmotnosť sondy

323 g/m (11,4 oz)

Hmotnosť predlžovacieho kábla

34 g/m (0,4 oz/ft)

Hmotnosť pancierovaného predlžovacieho kábla

103 g/m (1,5 oz/ft)

Hmotnosť senzora Proximitor

246 g (8,67 oz)

330103

Sonda 3300 XL 8 mm, závit M10 x 1, bez ochrany (2)

330104

Sonda 3300 XL 8 mm, závit M10 x 1, s ochranou (2)

A: Možnosť nedutej dĺžky

Dĺžka bez závitu musí byť aspoň o 20 mm kratšia ako dĺžka puzdra. Objednávajte po 10 mm.

B: Možnosť celkovej dĺžky puzdra

Objednávajte po 10 mm, Maximálna dĺžka puzdra: 250 mm, Minimálna dĺžka puzdra: 20 mm.

C: možnosť celkovej dĺžky

05 - 0,5 metra (1,6 stopy), 10 - 1,0 meter (3,3 stopy), 15 - 1,5 metra (4,9 stopy), 20 - 2,0 metra (6,6 stopy), 50 - 5,0 metra (16,4 stopy), 90 - 9,0 metra (29,5 stopy)

D: možnosť typu konektora a kábla

01 - Miniatúrny koaxiálny konektor ClickLoc s ochranou konektora, štandardný kábel, 02 - Miniatúrny koaxiálny konektor ClickLoc, štandardný kábel, 11 - Miniatúrny koaxiálny konektor ClickLoc s ochranou konektora, FluidLoc kábel, 12 - Miniatúrny koaxiálny konektor ClickLoc, FluidLoc kábel

E: možnosť schválenia agentúrou

00 - Nie je vyžadované, 05 - Schválenia CSA, ATEX, IECEx
