Product Description
🔍
Обзор продукта
|
Поле |
Подробности |
|---|---|
|
Производитель |
Триконекс |
|

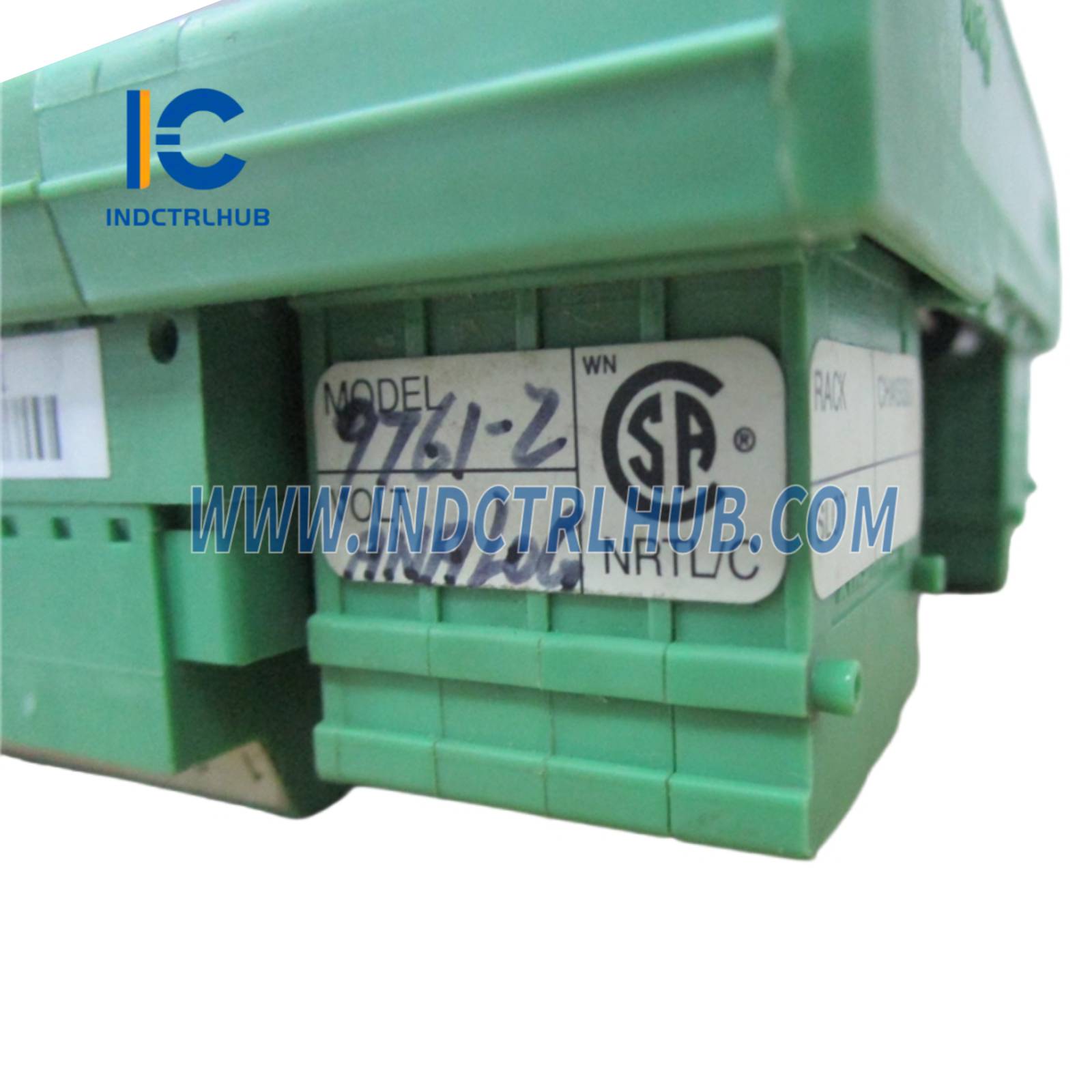

Модель/Номер детали |
9761-210 |
|
Тип модели |

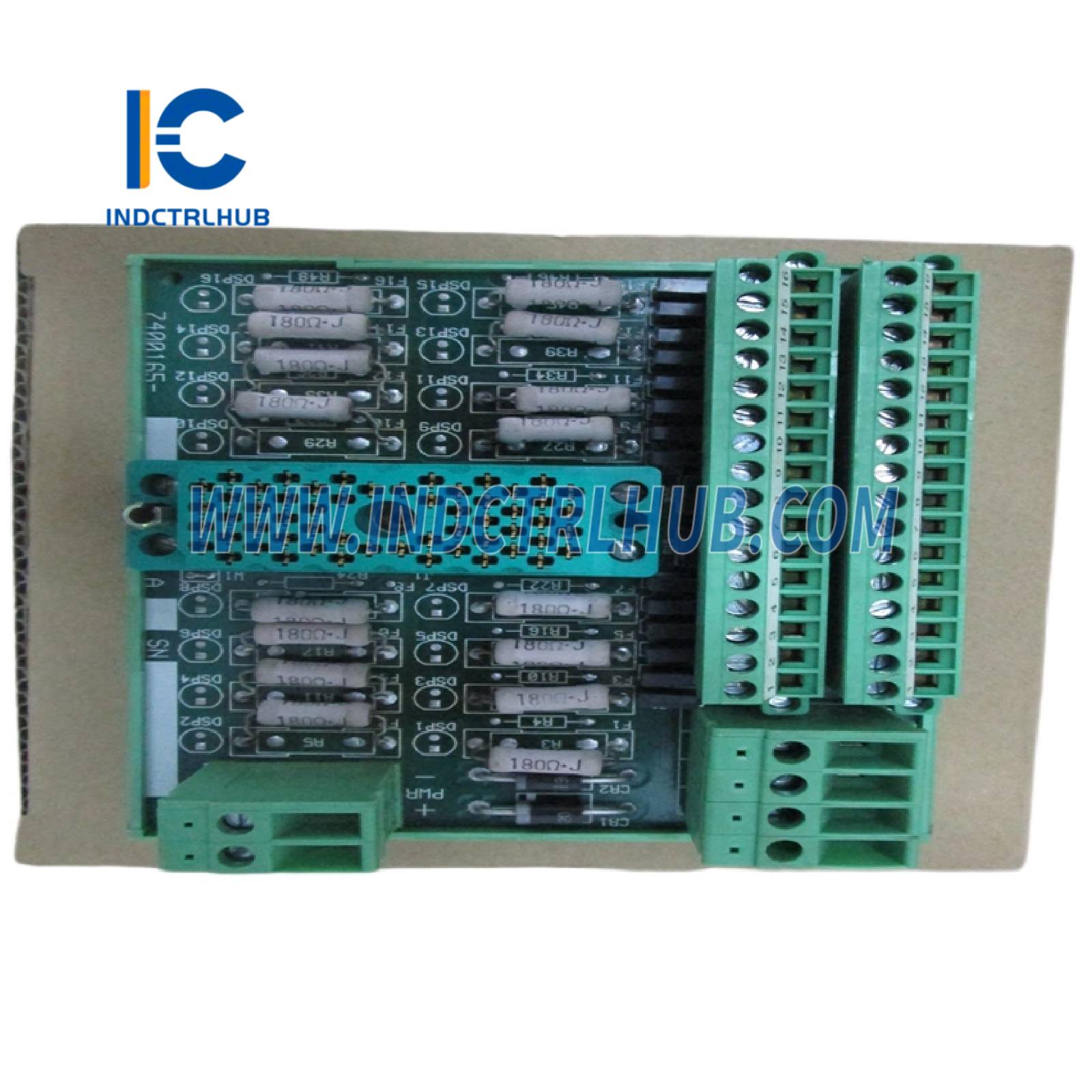

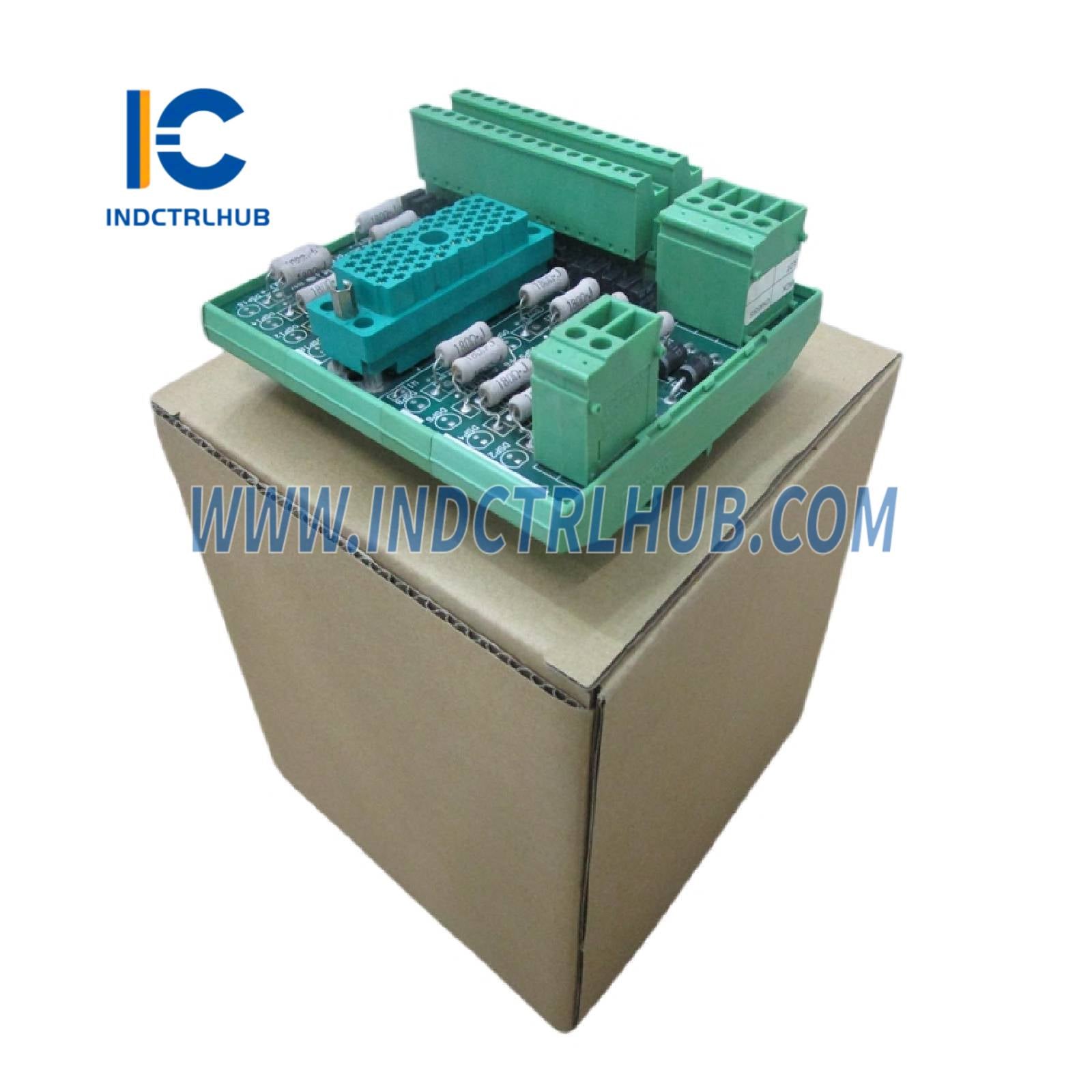

Панель оконечивания аналогового входа (токовый вход, 0–5 В постоянного тока) |
|
Описание |
Панель терминалов для аналоговых входных модулей 0–5 В постоянного тока / ±5 В постоянного тока и модулей интерфейса HART. |
⚙️
Технические характеристики – 9761-210
|
Особенность |
Спецификация |
|---|---|
|
Тип панели |
Входной ток |
|
Всего очков |
16 |
|
Силовые клеммы |
16 положительных клемм (+), ограниченных по току с помощью последовательных резисторов 180 ом |
|
Текущие входные терминалы |
16 отрицательных клемм (–), каждая с прецизионными резисторами преобразования тока в напряжение 250 Ом |
|
Поддержка резервирования питания |
Да – поддерживает резервные источники питания 24 В постоянного тока с диодным ORing |
|
Маркировка |
В комплекте идет 1–16 и 17–32 наборы меток для 32-точечных модулей |
✅ Для модуля на 32 точки требуется две панели.
🔌
Совместимые модули
|
Номер детали модуля |
Баллы за модуль |
Описание |
|---|---|---|
|
2770H |
32 |
Модуль интерфейса аналогового входа HART |
|
3700 |
32 |
0–5 В постоянного тока, дифференциальный, с раздельным общим проводом, с постоянной связью, TMR |
|
3700A |
32 |
0–5 В постоянного тока, дифференциальный, с раздельным общим проводом, с постоянной связью, TMR с превышением диапазона на +6% |
|
3721 |
32 |
±5 В постоянного тока или 0–5 В постоянного тока, дифференциальный, с постоянной связью, TMR (диапазон входного сигнала выбирается через TriStation) |
