Product Description
Visão geral do produto
|
Categoria |
Detalhes |
|---|---|
|
Fabricante |
Triconex (Schneider Electric) |
|
Número do modelo/peça |
4351A |
|
Descrição |

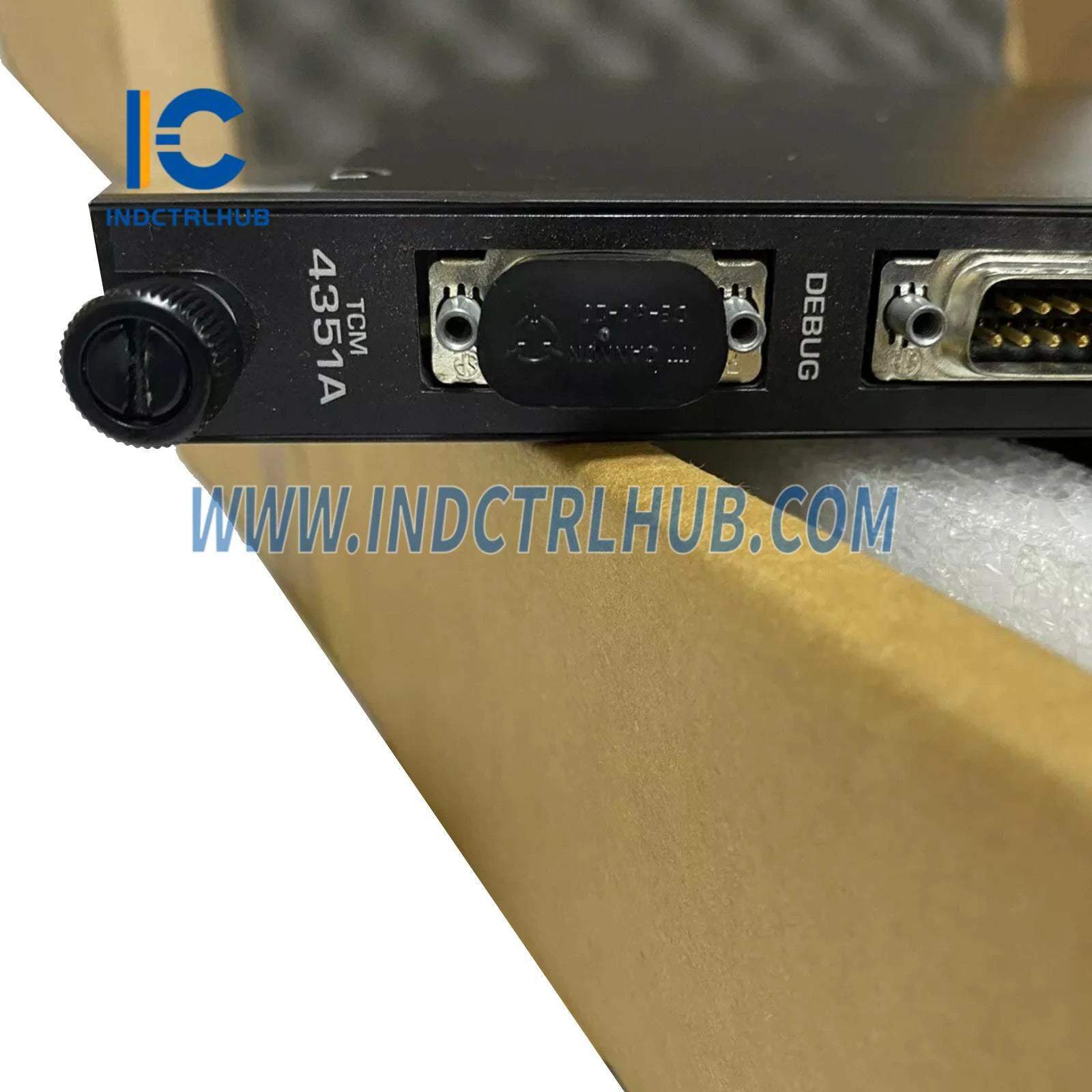

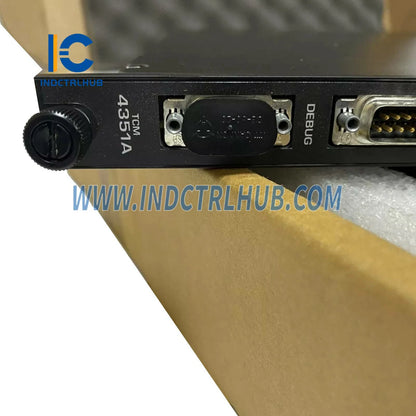

Módulo de Comunicações Tricon (TCM) suportando comunicações seriais de alta velocidade e Ethernet para sistemas de segurança Triconex. |
Principais características
-

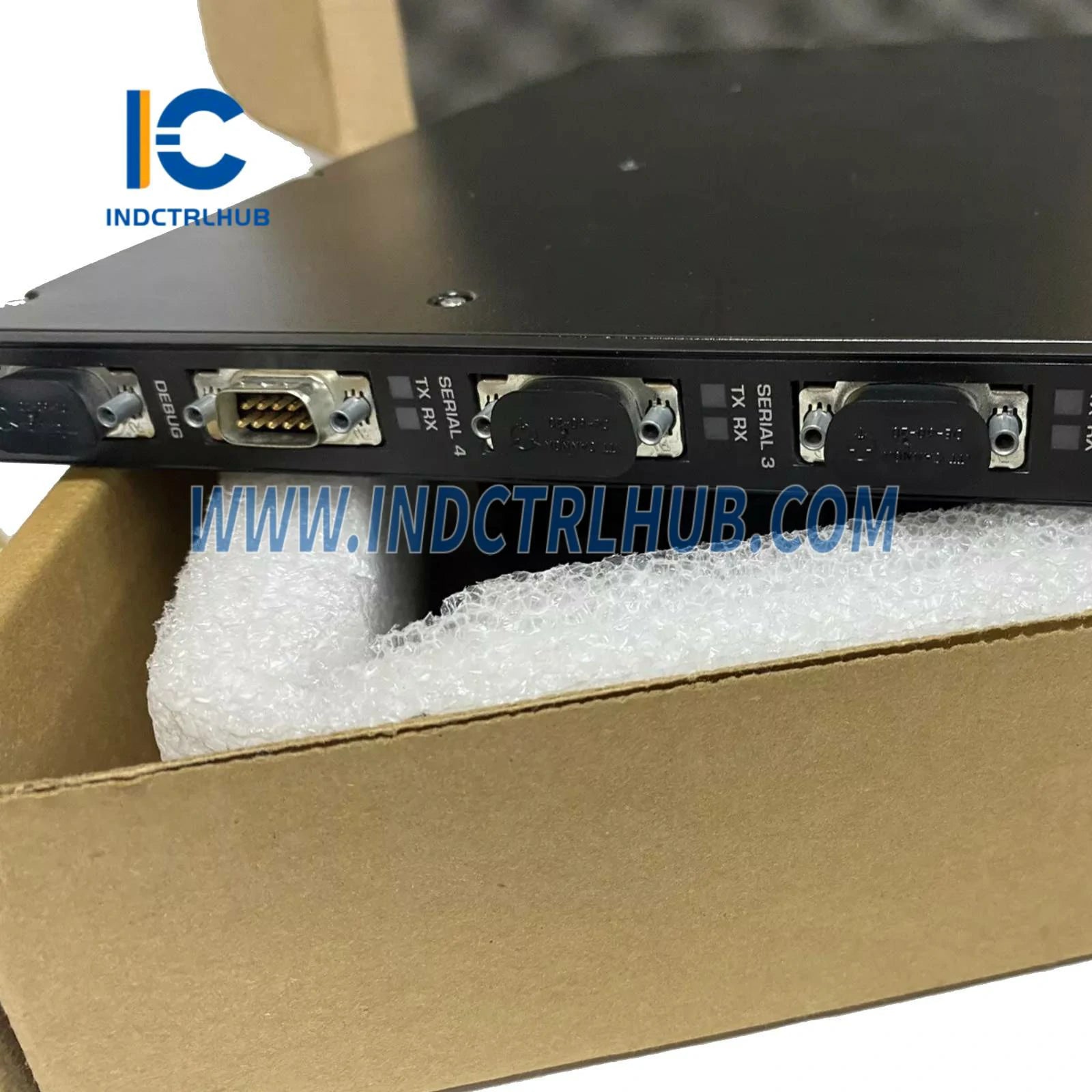

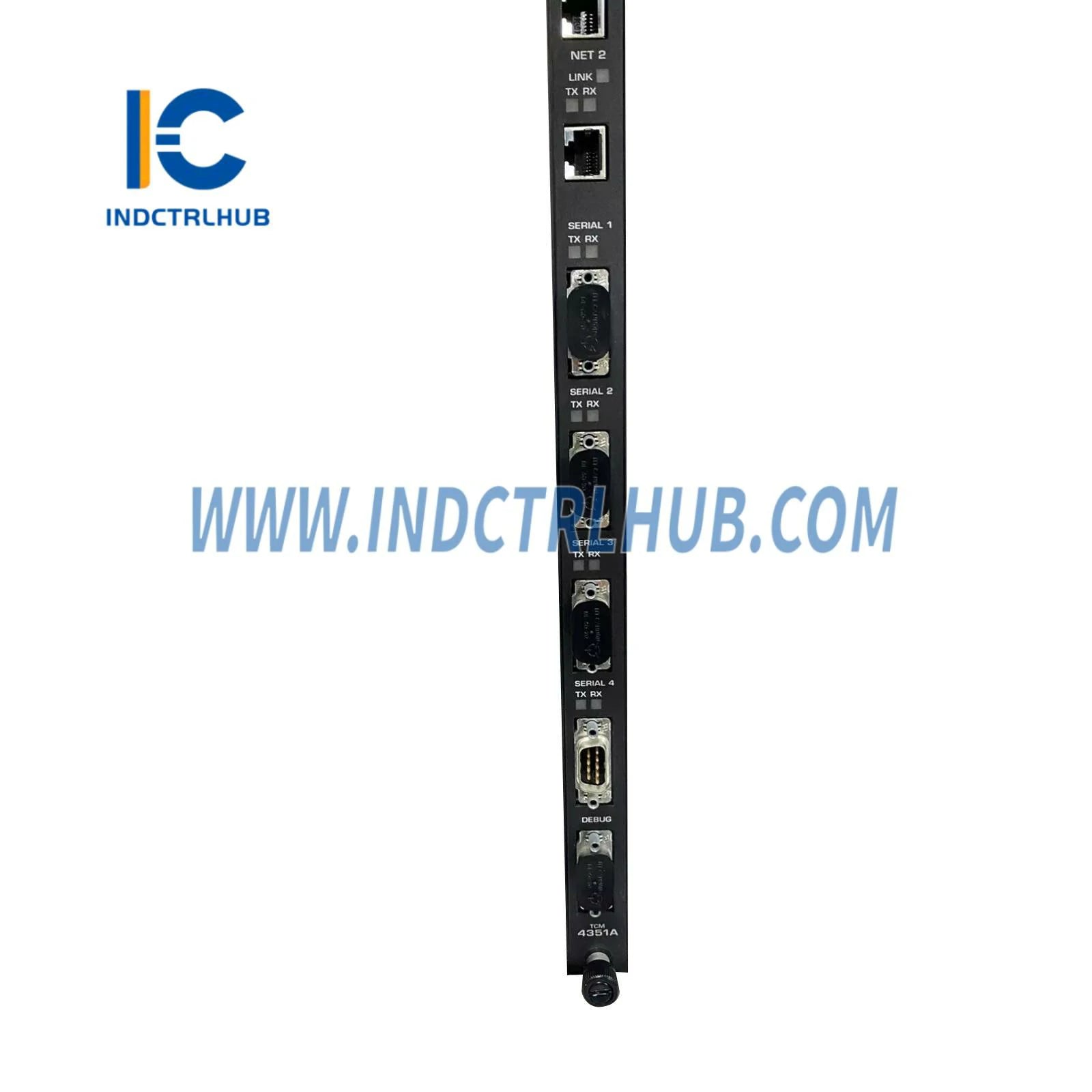

Quatro portas seriais RS-232/RS-485 com conectores DB-9
-
Duas portas Ethernet de cobre 10/100BaseT (RJ-45)
-
Comunicação de alta velocidade em redes redundantes e ponto a ponto
-
Suporte amplo a protocolos, incluindo Modbus, TCP/IP, SNTP, TSAA e TriStation
-
Conjunto completo de códigos de função Modbus para comunicação de campo extensa
-
O isolamento de porta garante a transmissão segura de dados
-
Indicadores de diagnóstico e comunicação para monitoramento de status em tempo real
Especificações Técnicas
|
Especificação |
Detalhes |
|---|---|
|
Números do modelo |
4351A, 4352A, 4353, 4354 |
|
Portas seriais |
4 portas RS-232/RS-485 (conectores DB-9) |
|
Portas Ethernet |
2 RJ-45 (10/100BaseT) em portas de fibra óptica MTRJ 4351A/43532 (62,5/125 µm) em 4352A/4354 |
|
Isolamento de porta |
500 VCC |
|
Protocolos Suportados |
TriStation, Modbus, TCP/IP, ICMP, SNTP, TSAA, Trimble GPS, Peer-to-Peer, Sincronização de Tempo, Jet Direct |
|
Velocidades de Comunicação |
Ethernet de Cobre: 10/100 Mbps Ethernet de Fibra: 100 Mbps Serial: até 115,2 Kbps |
Suporte à Função Modbus
|
Código de Função |
Descrição da Função |
|---|---|
|
01 |
Ler status da bobina |
|
02 |
Ler status de entrada |
|
03 |
Ler Registradores de Holding |
|
04 |
Ler Registradores de Entrada |
|
05 |
Modificar status da bobina |
|
06 |
Modificar Conteúdo do Registro |
|
07 |
Ler Status da Exceção |
|
08 |
Teste Diagnóstico Loopback |
|
15 |
Forçar Múltiplas Bobinas |
|
16 |
Predefinir Múltiplos Registros |

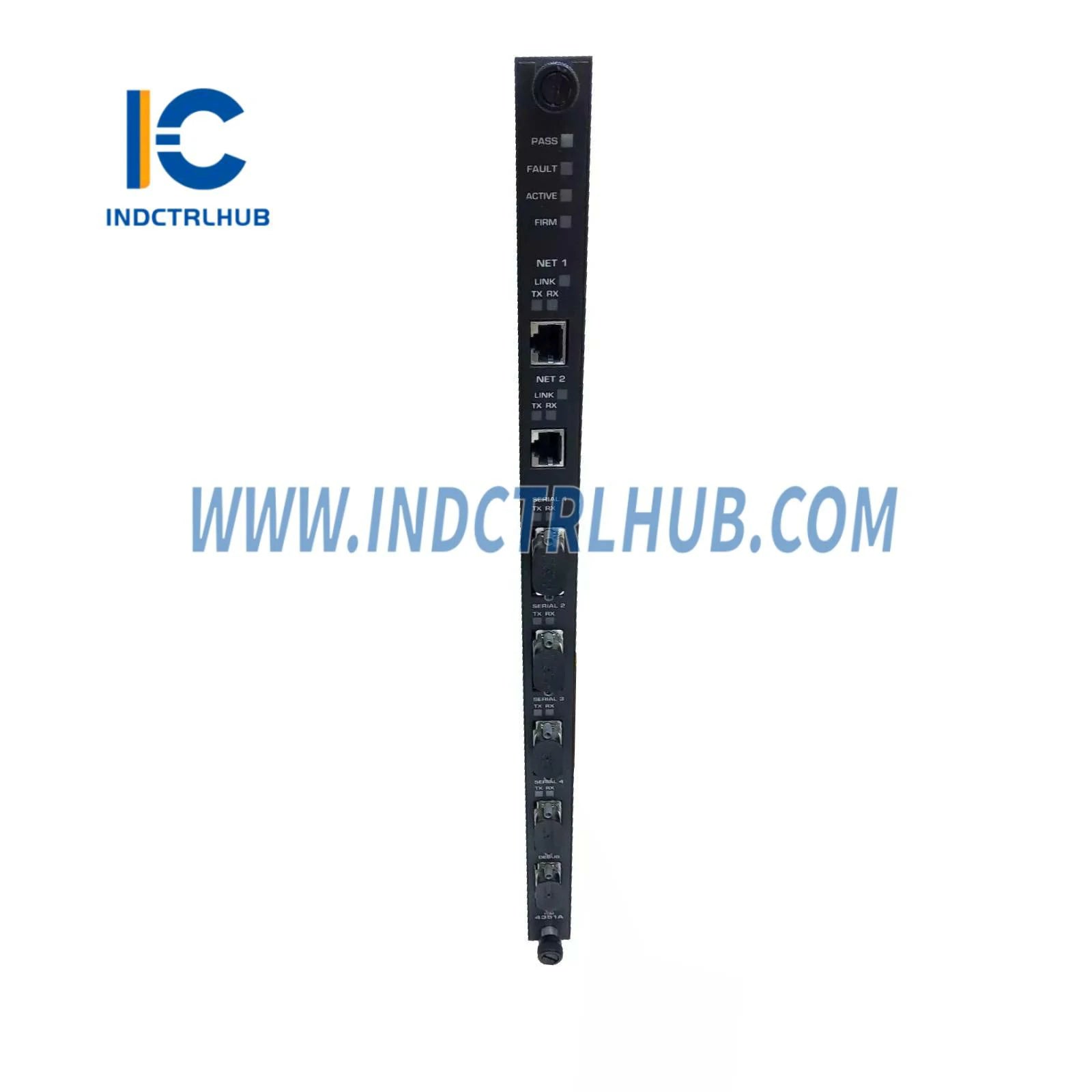

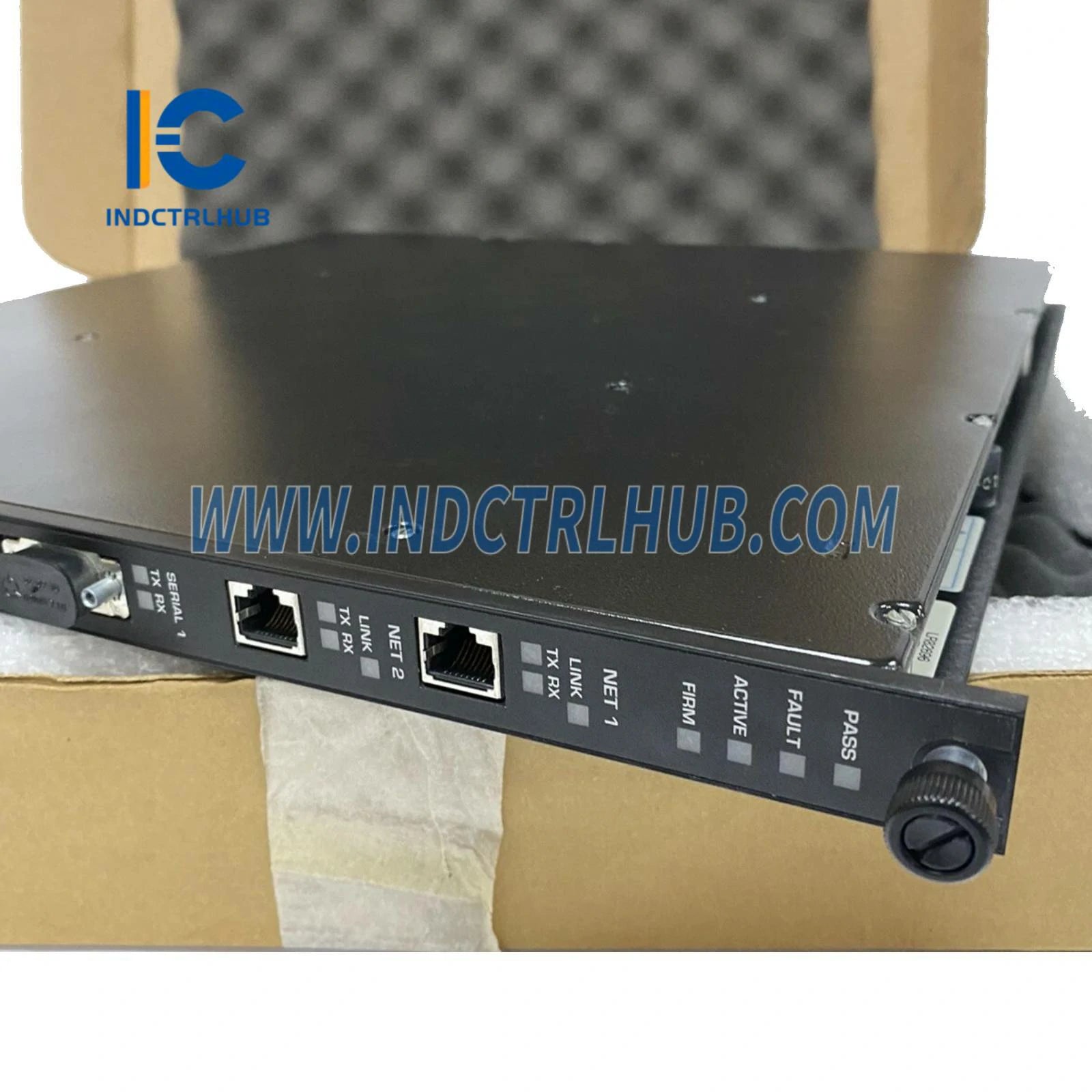

Indicadores Diagnósticos
|
Indicador |
Descrição |
|---|---|
|
PASSAR |
Módulo passou nos diagnósticos internos |
|
FALTA |
Falha detectada |
|
ATIVO |
Módulo está operacional |
|
EMPRESA |
Indicador de status do firmware |
|
LINK |
Um por porta de rede (indica conexão) |
|
TX (Transmissão) |
Um por porta |
|
RX (Receber) |
Um por porta |
