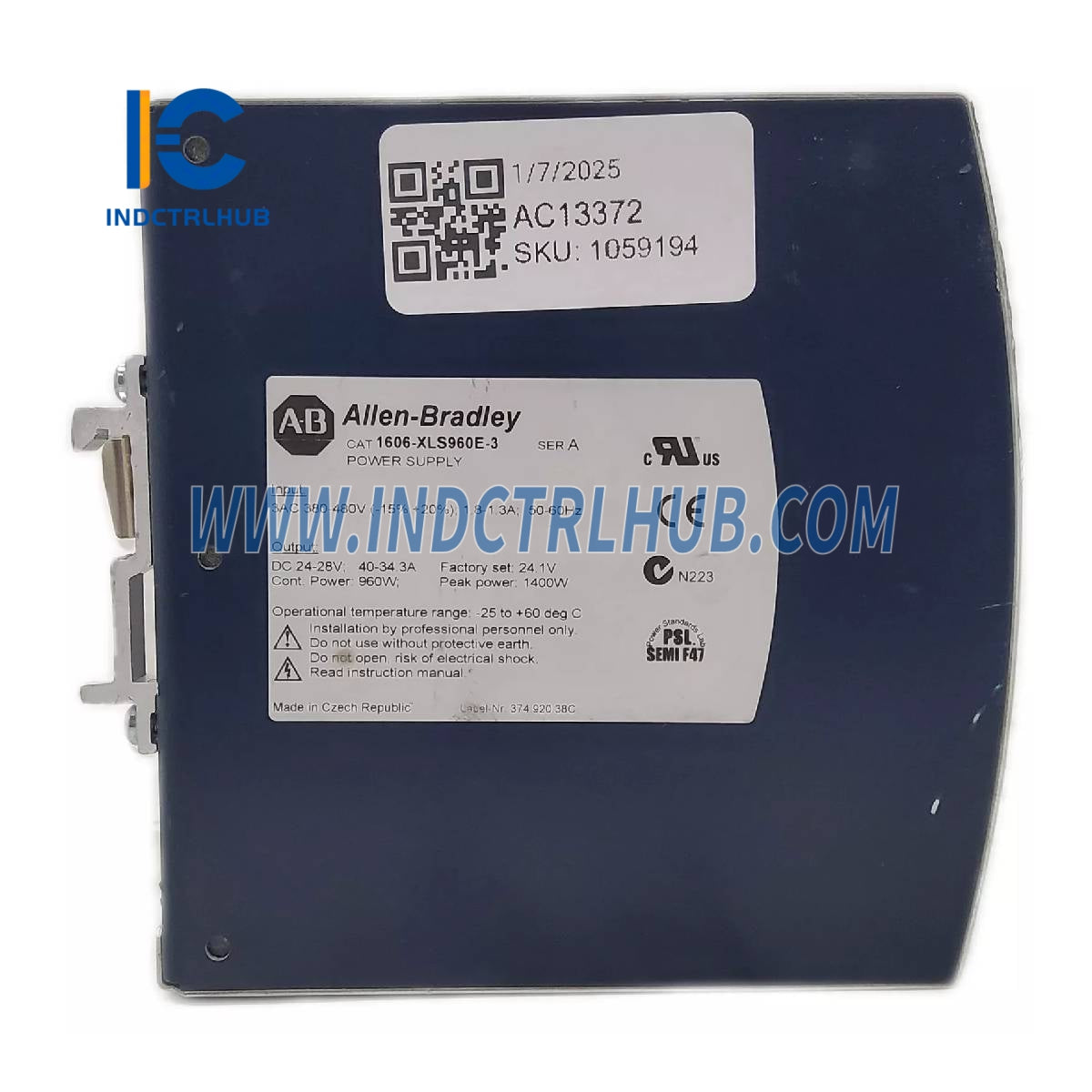

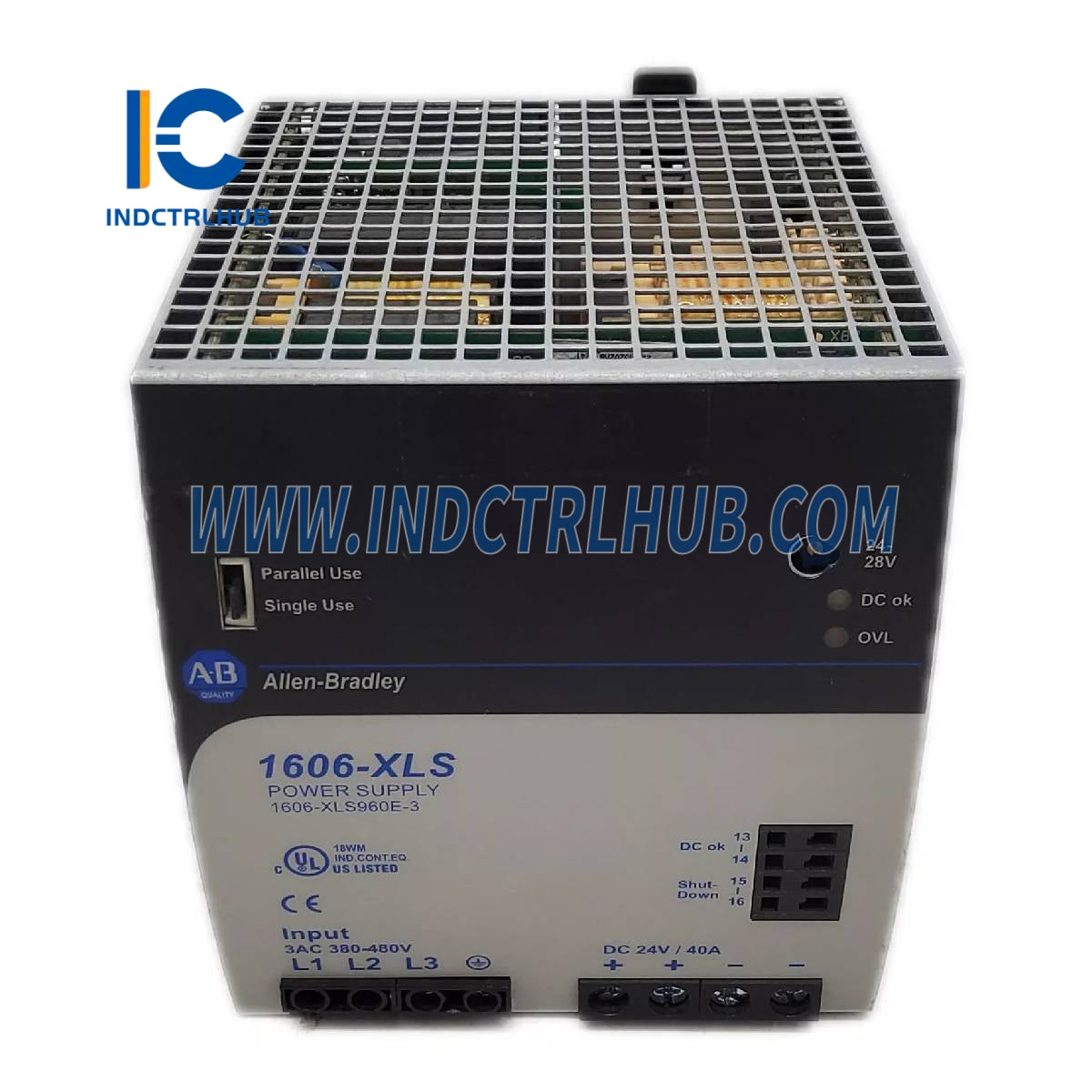

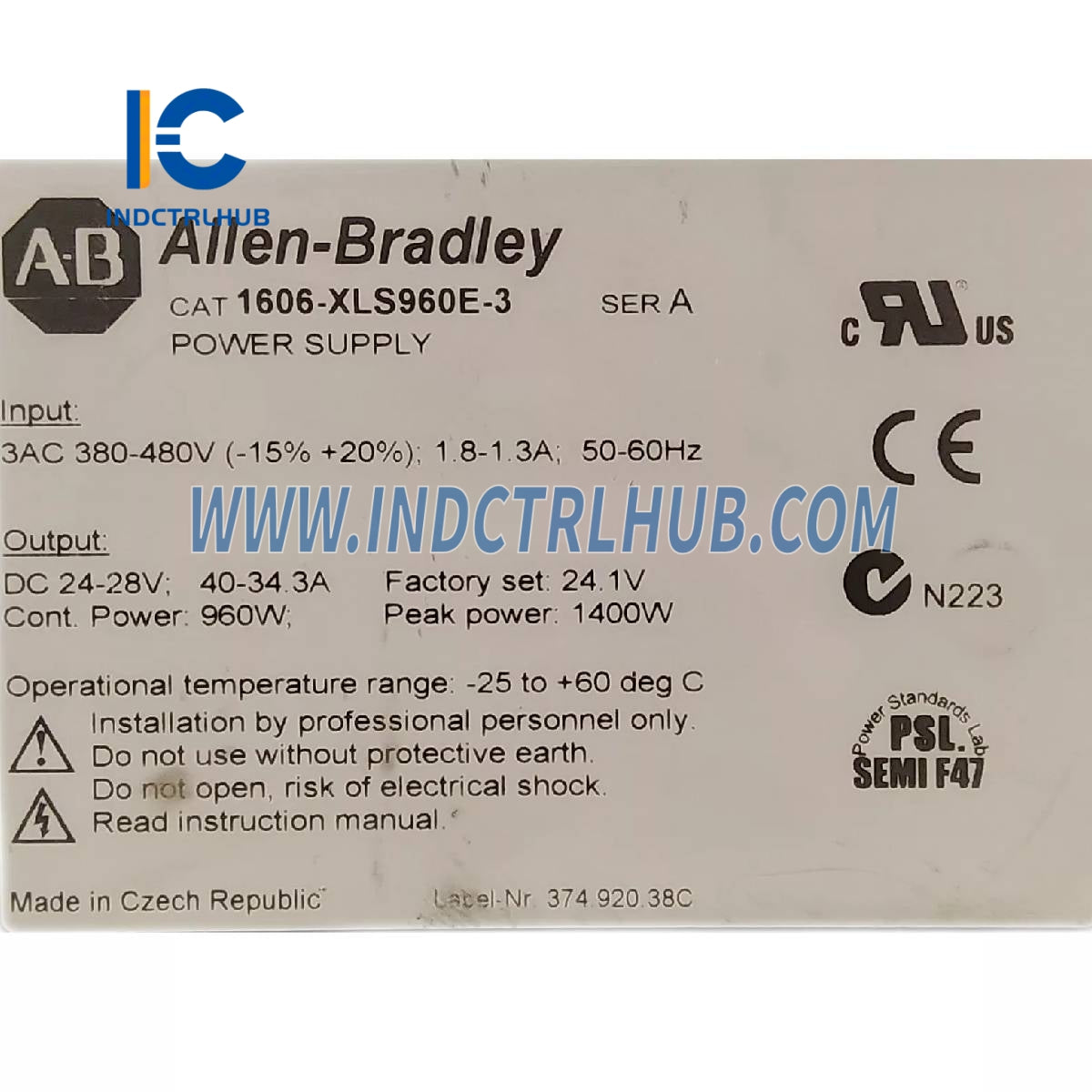

Product Description
🔹 Informações Gerais
|
Fabricante |
Allen-Bradley |
|---|---|
|
Número do modelo/peça |
1606-XLS960E |
|
Descrição |
Fonte de Alimentação para Trilho DIN de 960W, saída de 24V DC |
🔹 Especificações de Entrada
|
Parâmetro |
Valor |
|---|---|
|
Tensão de entrada CA |
100-240V AC (-15% / +10%) |
|
Frequência de linha |
50-60Hz ±6% |
|
Corrente de pico CA |
17A pico em 120V AC / 11A pico em 230V AC |
🔹 Especificações de Saída
|
Parâmetro |
Valor |
|---|---|
|
Tensão de Saída (Predefinida) |
DC 24V (Ajustável 24-28V) |
|
Corrente de saída |
40A contínuo (24V) 34,3A contínuo (28V) 60A por ~4s (24V) 51,5 A por ~4 s (28 V) |
|
Potência de saída |
960W contínuos (24V) 1440 W por ~4 s (24 V) |
|
Ondulação de saída |
<100mVpp (20Hz a 20MHz) |
🔹 Desempenho e Confiabilidade
|
Parâmetro |
Valor |
|---|---|
|
Eficiência |
93,6% em 120V CA / 94,6% em 230V CA |
|
Perdas de energia |
65,6W em 120V CA / 54,8W em 230V CA |
|
Tempo de espera |
27ms em 120V CA / 27ms em 230V CA |
🔹 Especificações Ambientais e de Segurança
|
Parâmetro |
Valor |
|---|---|
|
Temperatura Operacional |
-25°C a +70°C |
|
Redução de Saída (Temperatura) |
24W/°C de 60°C a 70°C |
|
Temperatura de armazenamento |
-40°C a +85°C |
|
Umidade |
5-95% r.H. (IEC 60068-2-30) |
|
Vibração (Senoidal) |
2-17,8 Hz: ±1,6 mm 17.8-500Hz: 1g (IEC 60068-2-6) |
|
Resistência ao choque |
15g (6ms) / 10g (11ms), 18 impactos no total (IEC 60068-2-27) |
|
Altitude |
0-2000m (sem restrições) 2000-6000m (reduzir potência ou temperatura) |
|
Redução de altitude |
60W/1000m ou 5°C/1000m acima de 2000m |
|
Categoria de Sobretensão |
III (até 2000m) / II (2000m a 6000m) |
|
Grau de Poluição |
2 (IEC 62103, EN 50178, não condutivo) |
|
Compatibilidade LABS |
Adequado para uso em oficinas de pintura (sem silicone ou substâncias críticas LABS) |
🔹 Frequências de Comutação
|
Tipo de conversor |
Frequência de comutação |
|---|---|
|
Conversor Ressonante |
105 kHz (constante) |
|
Conversor Boost |
1-150 kHz (tensão de entrada e carga dependentes) |
|
Conversor PFC |
1-100 kHz (tensão de entrada e carga dependentes) |
|
Conversor Auxiliar |
25-45 kHz (tensão de entrada e carga dependentes) |
🔹 Mecânica e Instalação
|
Parâmetro |
Valor |
|---|---|
|
Dimensões (L x A x P) |
125 x 124 x 127 mm (4.9 x 4.88 x 5 in.) |
|
Peso |
1900g (4,2 lb) |
