Product Description
Produkta pārskats

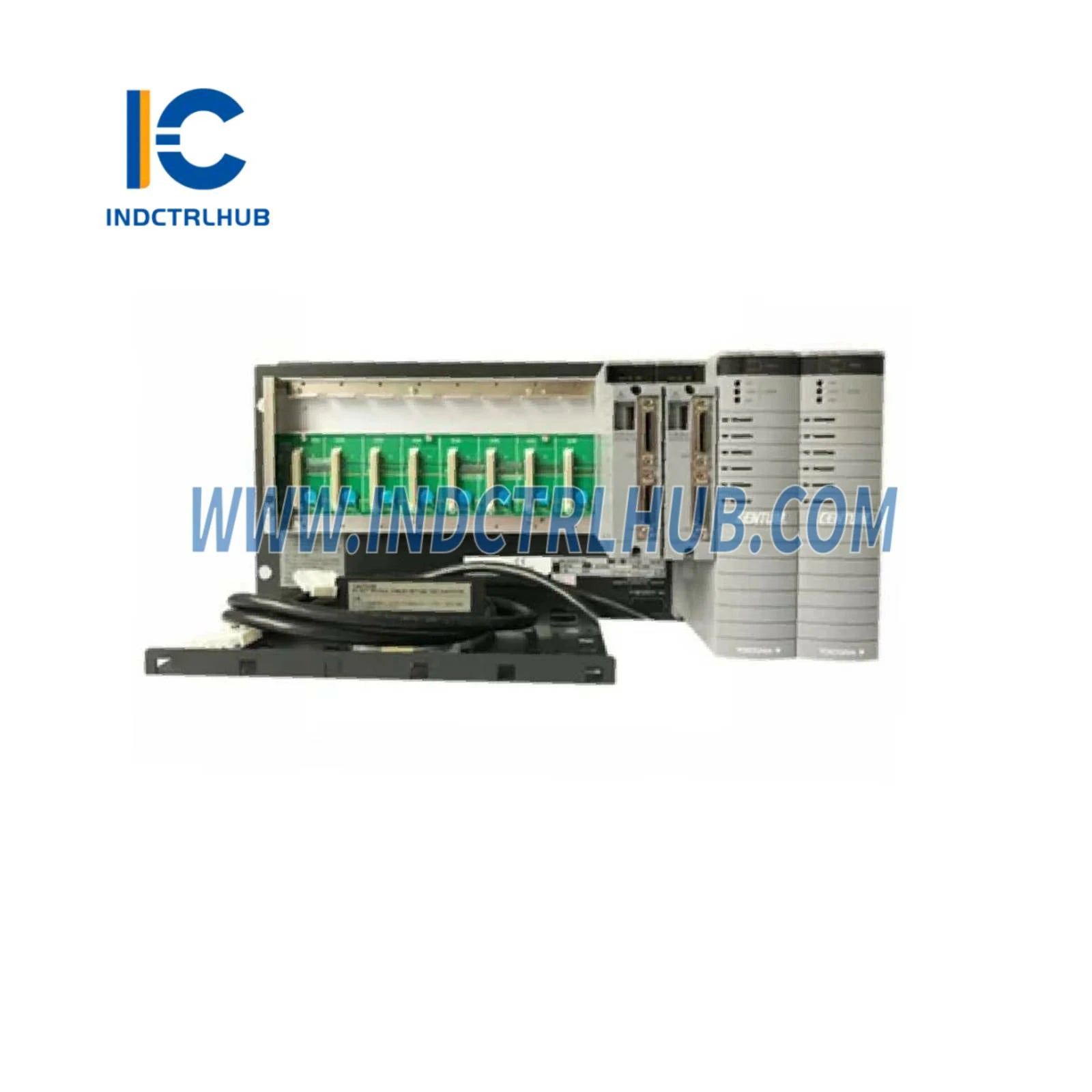

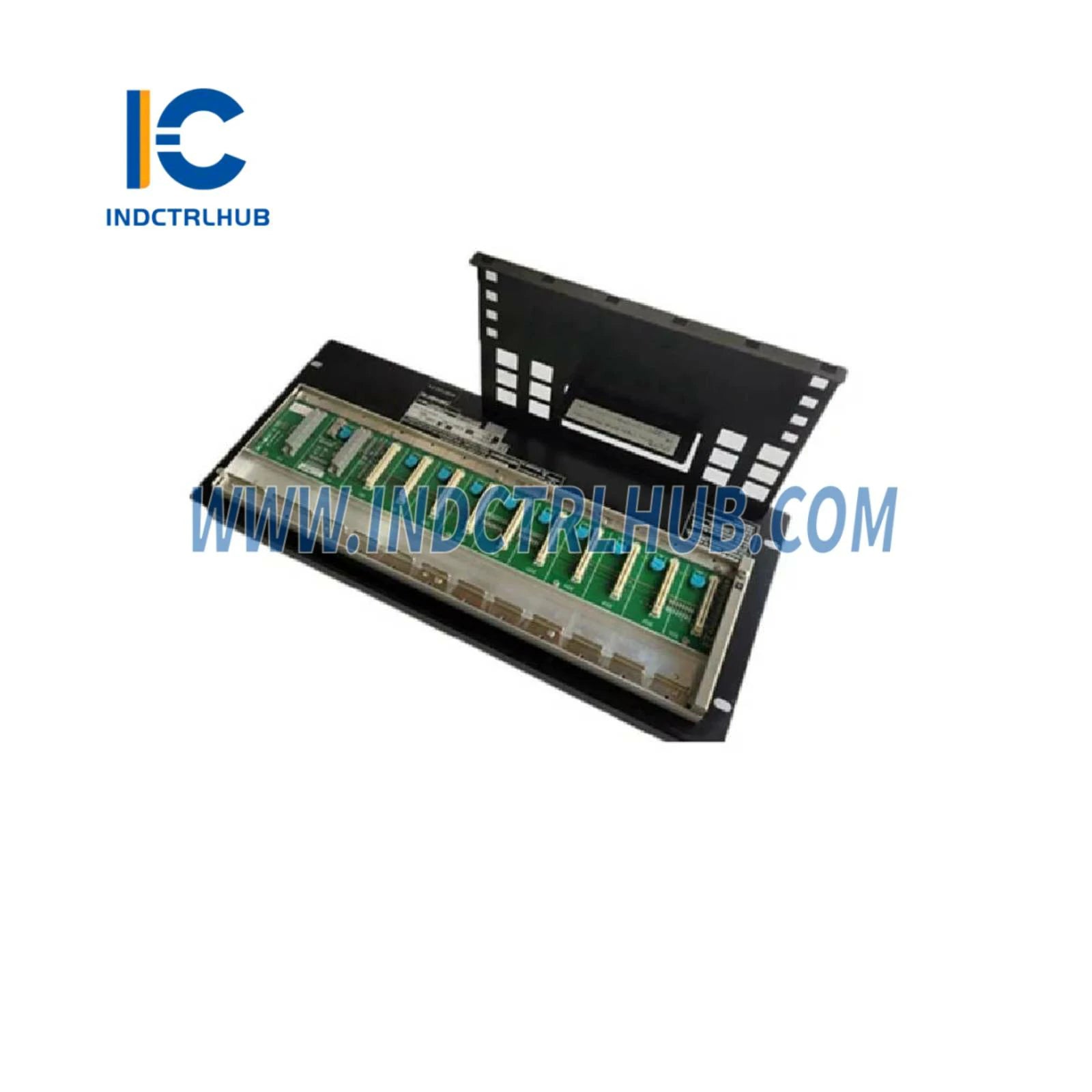

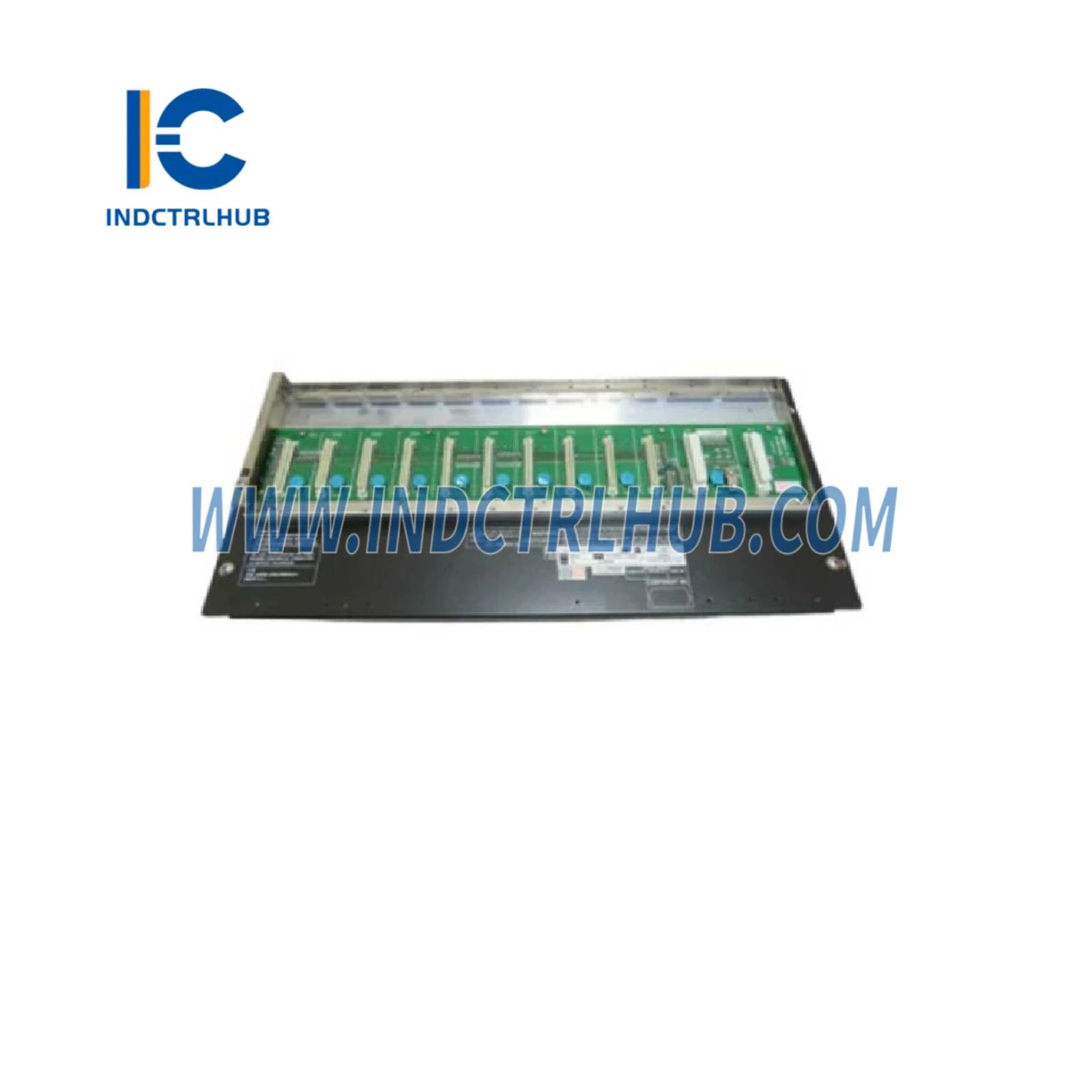

Yokogawa ANB10D-400 ir ESB lauka mezgla vienība, kas izstrādāta, lai atvieglotu komunikāciju un jaudas sadali rūpnieciskās vadības sistēmās. Šis modulis savieno analogos un kontaktu I/O signālus no lauka ierīcēm ar lauka vadības vienību (FCU) caur ESB lauku, vienlaikus piegādājot jaudu pievienotajiem I/O moduļiem. Atbalstot dubultredundantas konfigurācijas, tas ir būtiska sastāvdaļa uzticamai darbībai Yokogawa vadības risinājumos.
Tehniskā informācija
| Vienība | Specifikācijas |
|---|---|
| Ražotājs | Yokogawa |
| Modeļa/daļas numurs | ANB10D-400 |
| Apraksts | ESB lauka mezgla vienība |
| ESB Bus Node savienojums | Savienojas ar FCU caur ESB busa savienotāja moduli (EC401 vai EC402) (*1) EC401 vai EC402 uzstādīts slotā 7 un slotā 8 Viena konfigurācija: EC401 vai EC402 slotā 7, slots 8 tukšs |
| Barošanas avots | Norādīt ar paplašinājuma kodiem: - 100-120 V maiņstrāva, 50/60 Hz - 220-240 V maiņstrāva, 50/60 Hz - 24 V līdzstrāva |
| Elektriskā enerģijas patēriņš | 100-120 V maiņstrāva: 200 VA, 120 W 220-240 V maiņstrāva: 230 VA, 120 W 24 V līdzstrāva: 5,5 A |
| Svars | Aptuveni 10 kg (ieskaitot 8 I/O moduļus) |
| Stiprināšana | 19 collu rāmja montāža Stiprināšana uz statņa (M5 x 4 skrūves) Izolācijas uzmava (piederums) |
Vispārīga informācija
- ESB busa mezgla bloks nodrošina saskarnes funkciju analogo I/O signālu un kontaktu I/O signālu saziņai no lauka ierīcēm ar FCU caur ESB busu, kā arī piegādā barošanu I/O moduļiem.
- Lai iegūtu informāciju par uzstādīšanas specifikācijām un vides nosacījumiem, kas kopīgi sistēmām, skatīt “N-IO System Overview (GS 33J62A10-01EN)” un “FIO System Overview (GS 33J60A10-01EN).”
Modeļi un sufiksu kodi
- Modelis: ANB10D mezgla bloks dubultredundantam ESB busam
- Sufiksu kodi:
- -4: Dubultā rezerves barošana
- 1: 100-120 V maiņstrāvas barošana
- 2: 220-240 V AC barošana
- 4: 24 V DC barošana
- 5: Pamata tips bez sprādziendrošības
- 6: Ar ISA Standarta G3 opciju, temperatūras (-20 ºC līdz 70 ºC) opciju un bez sprādziendrošības (*1)
- 7: Ar ISA Standarta G3 opciju un bez sprādziendrošības
- E: Pamata tips ar sprādziendrošību
- F: Ar ISA Standarta G3 opciju, temperatūras (-20 ºC līdz 70 ºC) opciju un sprādziendrošību (*1)
- G: Ar ISA Standarta G3 opciju un sprādziendrošību
- Opciju kodi:
- /CU2N: Savienotāja bloks ESB busam [Daļas nr.: S9562FA (2 gab.)]
- /CU2T: Savienotāja bloks ar terminatoru ESB busam [Daļas nr.: S9564FA (2 gab.)]
- /ATDOC: Sprādziendrošības rokasgrāmata (*2)
Specifiska konfigurācija
- Modelis/Daļas numurs: ANB10D-400
- Konfigurācijas detaļas:
- -4: Dubultā rezerves barošana
- 0: Pamatveids (pieņemts, jo nav barošanas paplašinājuma "1," "2," vai "4"; interpretēts kā vienkāršota notācija)
- 0: Pamatveids bez sprādziendrošības (pieņemts, jo nav "5," "6," "7," "E," "F," vai "G")
