Product Description
Жалпы ақпарат
|
Өндіруші |
Бентли Невада |
|---|---|
|
Серия |
3500/22M |
|
Модель/Бөлім нөмірі |
3500/22M-01-01-00 |
Сипаттама

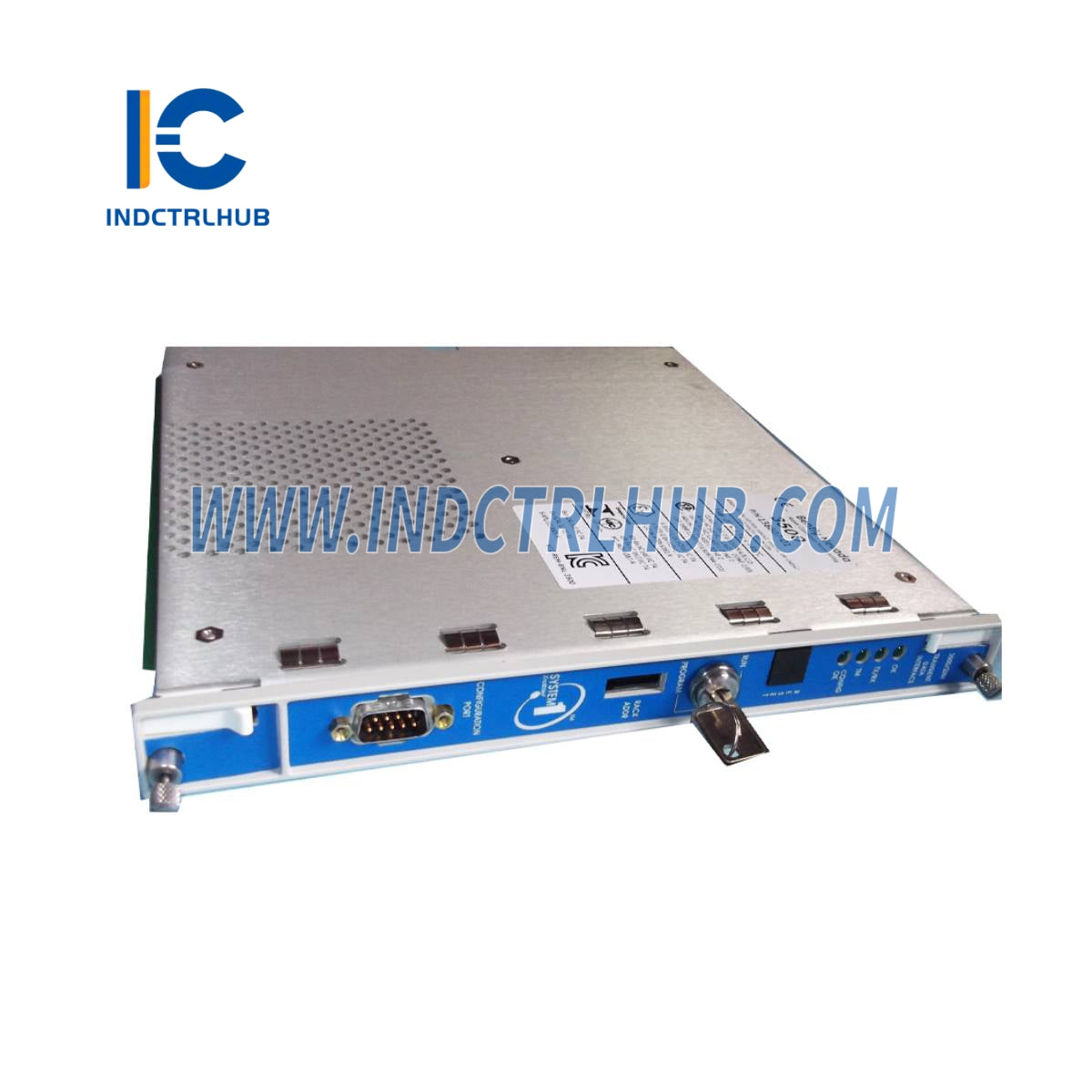

Бұл 3500/22M Уақытша Деректер Интерфейсі (TDI) қызмет етеді интерфейс ретінде 3500 мониторинг жүйесі және келесі үйлесімді бағдарламалар System 1 Жағдайды Мониторингтеу және Диагностика Бағдарламасы және 3500 Жүйесін Конфигурациялау Бағдарламасы. Бұл келесі функцияларды біріктіреді 3500/20 Рак интерфейс модулі (RIM) деректер жинау мүмкіндіктерімен қатынас процессоры TDXnet сияқты.
Қоршаған орта шектері
|
Параметр |
Техникалық сипаттамасы |
|---|---|
|
Жұмыс температурасы |
-30°C-тан +65°C-қа дейін (-22°F-тан +149°F-қа дейін) |
|
Сақтау температурасы |
-40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін) |
|
Ылғалдылық |
95%, конденсациясыз |
|
Батареяның қызмет ету мерзімі (қуатталған TDI) |
38 жыл @ 50°C (122°F) |
|
Батареяның қызмет ету мерзімі (қуатсыз TDI) |
12 жыл @ 50°C (122°F) |
Физикалық сипаттамалары
TDI Модулі
|
Параметр |
Техникалық сипаттамасы |
|---|---|
|
Өлшемдері (Б x Е x Т) |
241.3 мм x 24.4 мм x 241.8 мм (9.50 дюйм x 0.96 дюйм x 9.52 дюйм) |
|
Салмақ |
0.91 кг (2.0 фунт) |
I/O модульдері
|
Параметр |
Техникалық сипаттамасы |
|---|---|
|
Өлшемдері (Б x Е x Т) |
241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм) |
|
Салмақ |
0.20 кг (0.44 фунт) |
Тапсырыс туралы ақпарат
3500/22M TDI модулі және I/O тапсырыс беру форматы:
3500/22-AA-BB-CC
|
Код |
Нұсқа |
Сипаттама |
|---|---|---|
|
A: Уақытша Деректер Интерфейсінің Түрі |
01 |
Стандартты (стандартты мониторинг қолданбалары үшін пайдаланылады) |
|
B: Кіріс/Шығыс Модулінің Түрі |
01 |
10Base-T/100Base-TX Ethernet |
|
02 |
100Base-FX (Талшықты Оптикалық) Ethernet |
|
|
03 |
10Base-T/100Base-TX Ethernet алтын жалатылған OK Relay контактілерімен |
|
|
04 |
Алтын жалатылған OK релелік контактілері бар 100Base-FX (талшықты оптикалық) Ethernet |
|
|
C: Агенттік мақұлдауы |
00 |
Жоқ |
|
01 |
CSA/NRTL/C (1-сынып, 2-бөлім) |
|
|
02 |
Көп (CSA, ATEX, IECEx) |
Таңдалған конфигурация: 3500/22M-01-01-00
• Уақытша деректер интерфейсінің түрі: Стандарт (01)
• I/O модулінің түрі: 10Base-T/100Base-TX Ethernet (01)
• Агенттік мақұлдауы: Жоқ (00)
Толығырақ ақпарат алу үшін төмендегі танымал заттарды қараңыз Industrial Control Hub
|
Бренд |
Модель |
Сипаттама |
Сілтеме |
|---|---|---|---|
|
Бентли Невада |
3500/22M 288055-01 + 146031-01 |
I/O Модулі бар TDI Модулі |
|
|
Бентли Невада |
3500/22M 288055-01 |
Транзиенттік Деректер Интерфейс Модулі |
|
|
Бентли Невада |
3500/22 146031-01 |
Tx I/O Модулі |
|
|
Бентли Невада |
3500/22-01-01-01 (138607-01) |
TDI Модулі + I/O Модулі |
|
|
Бентли Невада |
3500/22M 138607-01 + 146031-01 |
I/O бар Транзиенттік Деректер Интерфейс Модулі |
|
|
Бентли Невада |
3500/22-01-01-01 (138607-01 + 146031-01) |
TDI + I/O Қосымша Модулі |
|
|
Бентли Невада |
3500/22-01-01-02 |
TDI модулі және I/O |
|
|
Бентли Невада |
3500/22M-01-01-00 |
TDI модулі және I/O |
