Product Description
🔹 Жалпы ақпарат
|
Өндіруші |
Аллен-Бредли |
|---|---|
|
Модель/Бөлім нөмірі |
1606-XLSDNET4 |
|
Сипаттама |

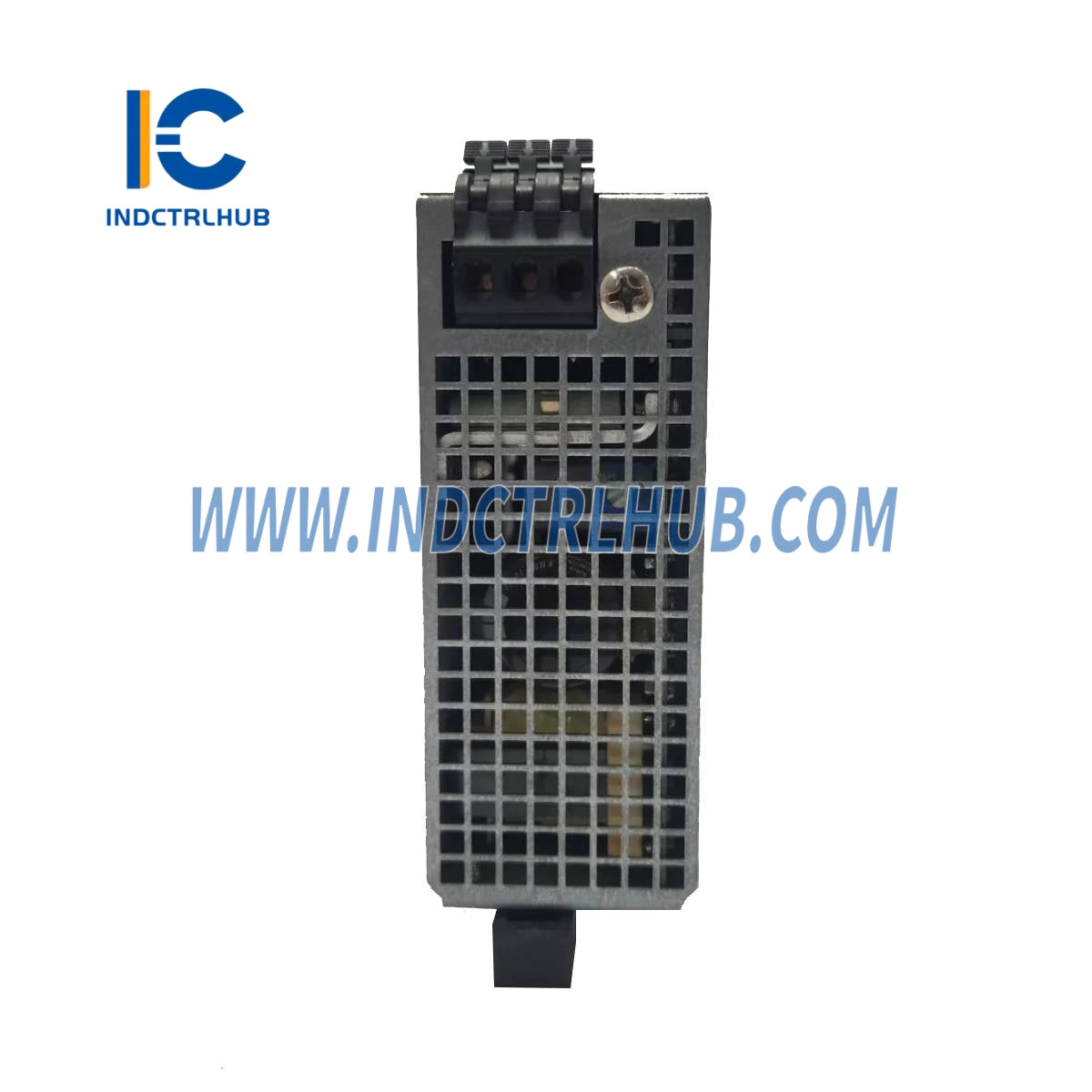

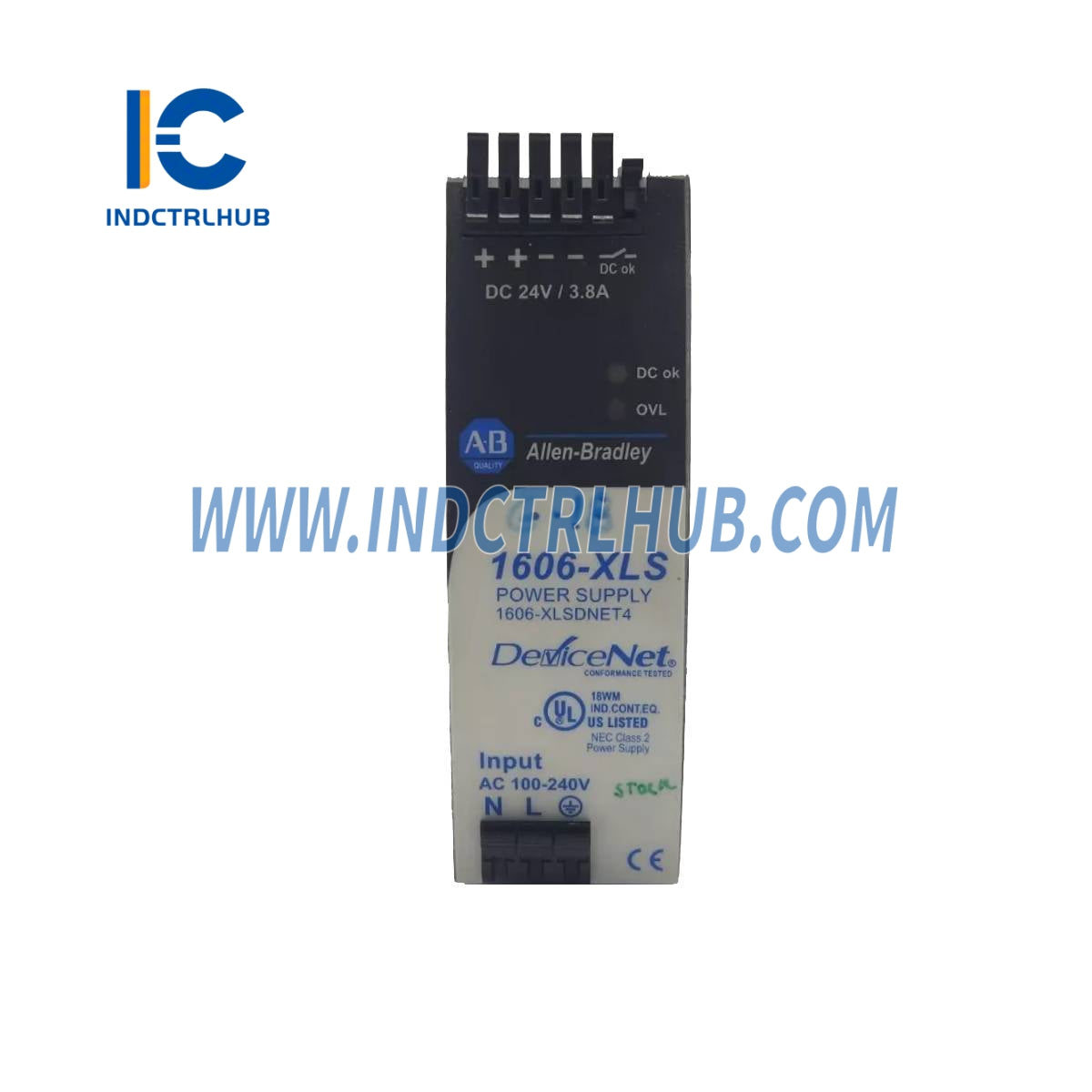

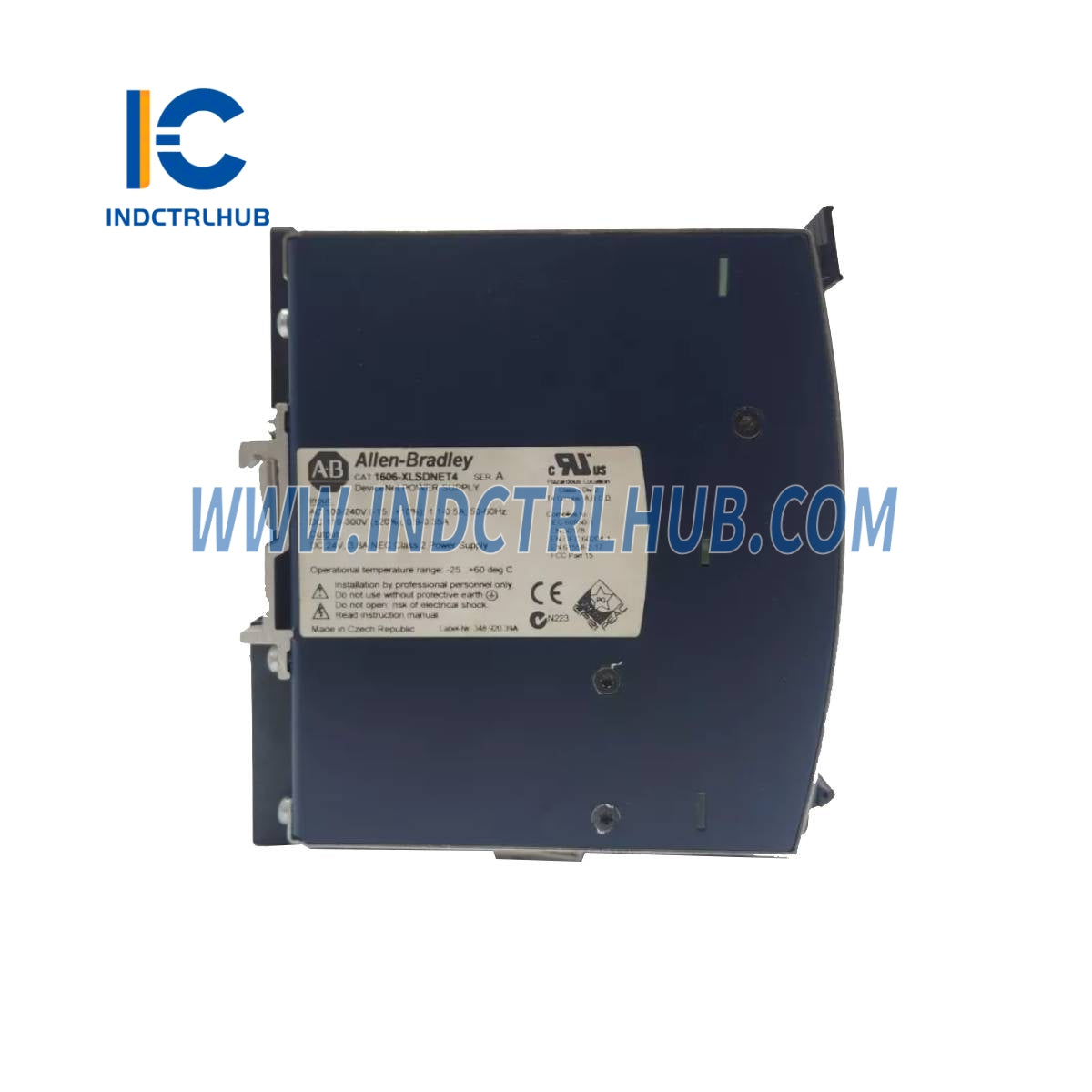

24V DC DIN рельсті қуат көзі |
🔹 Шығыс сипаттамалары
|
Параметр |
Мәні |
|---|---|
|
Шығыс кернеуі |
DC 24.1V ±0.2% (заводтық баптау) |
|
Баптау диапазоны |
Тұрақты 24 - 24.5V |
|
Шығыс тогы |
Минимум 3.8A |
|
Токтың шарықтау қабілеті |
5.7A шамамен ~200мс |
|
Артық токтан қорғау |
Макс 4.15A (үздіксіз жұмыс) |
|
NEC қуат классификациясы |
NEC 2-сынып |
|
Шығыс толқындылығы |
Макс 50мВпп (DC-ден 20МГц-ке дейін) |
|
Жолақ реттелуі |
Макс 0.1% (VIN миннен VIN максқа) |
|
Жүктеме реттелуі |
Макс 0.3% (жүктемесізден толық жүктемеге ауытқу) |
|
Температура коэффициенті |
0.03% / °C |
|
Қосу уақыты |
100мс (сыртқы 7000µF конденсаторды қоса алғанда) |
|
Қосу кешігуі |
200мс (қосу мен шығыс OK аралығы) |
|
Қосу кезінде асып кету |
0мВ |
|
Артық кернеуден қорғау |
Макс 29V DC |
🔹 Кіріс сипаттамалары
|
Параметр |
Мәні |
|---|---|
|
AC Кіріс Кернеуі |
AC 100-240V (-15% / +10%), 50-60Гц |
|
АС кіріс тогы |
Макс 1.1А - 0.5А (100 - 240В AC кезінде) |
|
DC Кіріс Кернеуі |
Тұрақты ток 110 - 300В (-20% / +20%) |
|
Қуат коэффициенті |
0.99 - 0.91 (100 - 230В AC кезінде) |
|
АС кіріс тогы |
Макс 15А шыңды 100 - 240В AC |
|
Тиімділік |
91.9% / 92.4% (120 / 230В AC кезінде) |
|
Жоғалтулар |
8.0Вт / 7.5Вт (120 / 230В AC кезінде) |
|
Ұстап тұру уақыты |
43мс / 77мс (120 / 230В AC кезінде) |
🔹 Жүктеме өңдеу
|
Параметр |
Мәні |
|---|---|
|
Капацитивті жүктемелер |
Шектеулер жоқ |
|
Индуктивті жүктемелер |
Шектеулер жоқ |
🔹 Қоршаған орта және кепілдік
|
Параметр |
Мәні |
|---|---|
|
Шектеулі кепілдік |
Сатып алу күнінен бастап 1 жыл |
🔹 Механикалық және орнату
|
Параметр |
Мәні |
|---|---|
|
Ені |
40мм (1.57”) |
|
Биіктік |
124мм (4.88”) |
|
Тереңдік |
117мм (4.61”) (DIN-рейка тереңдігі қосымша) |
|
Салмақ |
620г (1.37 фунт) |
|
DIN-рейка үйлесімділігі |
EN 60715 немесе EN 50022 (7.5мм немесе 15мм биіктік) |
