Product Description
Általános információ
|
Paraméter |
Érték |
|---|---|
|
Gyártó |
Yokogawa |
|
Modell/Cikkszám |

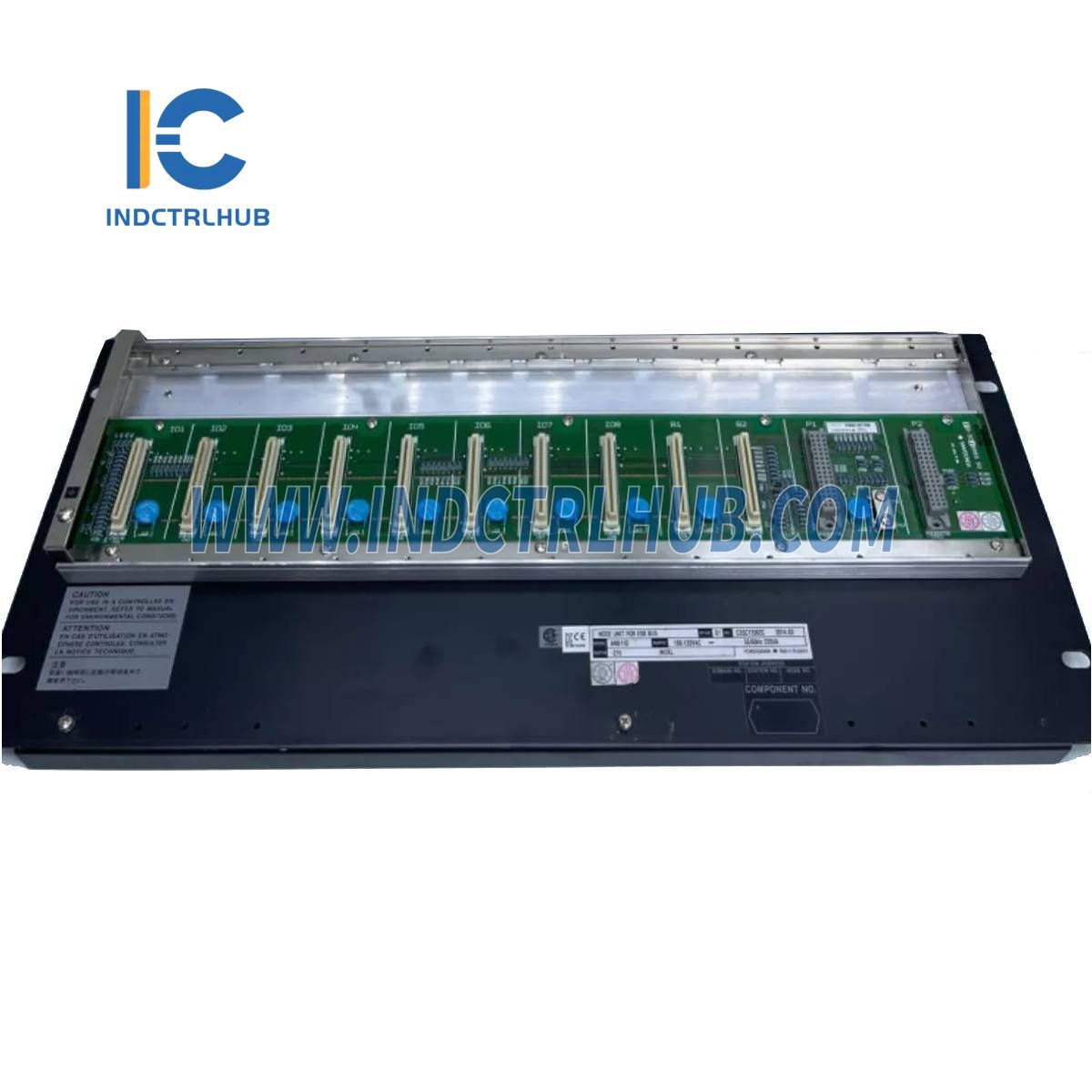

AFV30D-S41152 |
|
Termékleírás |
Duplex terepi vezérlő egység (Vnet/IP és FIO számára, 19 hüvelykes rackbe szerelhető) |
Szabványos műszaki adatok
Memória védelem áramszünet esetén
|
Paraméter |
Műszaki adatok |
|---|---|
|
A fő memória akkumulátoros tartalékellátása |
Max. 72 óra |
|
Akkumulátor töltési ideje |
Min. 48 óra |
READY érintkező kimenet
|
Paraméter |
Műszaki adatok |
|---|---|
|
Csatlakozók |
2 terminál (NC, C) |
|
Érintkezőpontok |
Nyitott FCU hiba esetén |
|
Érintkező értékelése |
30 V DC, max. 0,3 A |
|
Megjegyzés |
Amikor az opciókód /HKU meg van adva, az FCU hibakontaktus a House Keeping Unitból (HKU) kerül kimenetre. |
Kommunikációs interfész
|
Paraméter |
Műszaki adatok |
|---|---|
|
Vnet/IP interfész |
Dupla redundancia |
|
Referencia |
Lásd: „Integrált termelésirányító rendszer CENTUM VP rendszer áttekintése” (GS 33J01A10-01EN) |
Tápegység
|
Feszültség |
Frekvencia |
|---|---|
|
100-120 V AC |
50/60 Hz |
|
220-240 V AC |
50/60 Hz |
|
24 V DC |
— |
Fizikai specifikációk
|
Paraméter |
Műszaki adatok |
|---|---|
|
Súly |
Kb. 8,0 kg |
Modellváltozatok & opciók
Modellváltozatok (utótagkódok)
|
Utótag kód |
Leírás |
|---|---|
|
-A |
Standard típus (CP471-hez) |
|
-S |
Standard típus (CP461-hez) |
|
4 |
Duál-redundáns Vnet/IP, duál-redundáns tápegység |
|
1 |
Mindig 1 |
|
1 |
100 - 120 V AC tápegység |
|
2 |
220 - 240 V AC tápegység |
|
4 |
24 V DC tápegység |
|
0 |
Alaptípus |
|
1 |
ISA Standard G3 opcióval |
|
5 |
Alaptípus robbanásvédelem nélkül |
|
6 |
ISA Standard G3 opcióval, robbanásvédelem nélkül |
|
E |
Alaptípus robbanásvédelemmel |
|
F |
ISA Standard G3 opcióval és robbanásvédelemmel |
|
1 |
LFS1700 Irányítási funkció terepi vezérlőállomáshoz (AFV30/AFV40, Vnet/IP és FIO számára) |
|
2 |
Mindig 2 (R6.01 vagy újabb) |
Opcionális funkciók
|
Opció kód |
Leírás |
|---|---|
|
/HKU |
HKU interfésszel |
|
/ATDOC |
Robbanásvédelmi Kézikönyv |
|
/MRN |
Tengeri Szabványoknak Megfelelő |
