Product Description
Specifikacije hardvera
Broj povezivih Node jedinica
| Vrsta opreme | Lokalne čvorne jedinice povezane po FCU | Udaljene čvorne jedinice povezane po FCU | Ukupno lokalnih i udaljenih čvornih jedinica po FCU |
|---|---|---|---|
| Kompaktna jedinica za upravljanje poljem (za FIO) | Maks. 3/FCU | Maks. 3/FCU | Maks. 3/FCU |
| Osnovna jedinica za upravljanje poljem (za FIO, za Vnet/IP) | Maks. 3/FCU | Maks. 3/FCU | Maks. 3/FCU |
| Poboljšani FCS s proširenim bazama podataka | Maks. 10/FCU | Maks. 14/FCU (*1) | Maks. 15/FCU |
| Osnovna upravljačka jedinica na terenu (za FIO, za Vnet/IP) + paket za proširenje kapaciteta aplikacije | Maks. 9/FCU | Maks. 14/FCU (*1) | Maks. 14/FCU |
| Ostali | Maks. 10/FCU | Maks. 9/FCU (*1) | Maks. 10/FCU |
Napomena: (*1) Do 8 udaljenih čvorova po ER busu može biti povezano.
Povezivanje udaljenog čvora
-
ER Bus: Maks. 4 po FCU
-
Prilikom povezivanja udaljenog čvora s lokalnim čvorom ili kompaktnom upravljačkom jedinicom na terenu (za FIO), instalirajte ER Bus Interface Master modul (EB401).
-
Za konfiguraciju jednog sustava, instalirajte EB401 u neparni utor, ostavljajući prostor na desnoj strani instaliranog modula.
Povezivanje lokalnog čvora
-
Prilikom povezivanja lokalnog čvora s kompaktnom upravljačkom jedinicom na terenu (za FIO), instalirajte ESB Bus Coupler modul (EC401).
-
EC401 mora biti instaliran u utor 7 i utor 8. U jednoj konfiguraciji, instalirajte EC401 u utor 7, ostavljajući utor 8 prazan.
Napajanje (navedite s kodovima sufiksa)
-
100-120 V AC, 50/60 Hz
-
220-240 V AC, 50/60 Hz
-
24 V DC
Električna potrošnja energije
-
100-120 V AC: 200 VA, 120 W
-
220-240 V AC: 230 VA, 120 W
-
24 V DC: 5,5 A
Težina
-
10 kg (uključujući 8 IOM-ova)
Sigurnosni standardi
-
CSA (za 100-120 V AC i 24 V DC napajanje)
-
CE oznaka (za 100-120 V AC, 220-240 V AC i 24 V DC napajanje)
Standardi usklađenosti EMC
-
CE oznaka (za 100-120 V AC, 220-240 V AC i 24 V DC napajanje)
-
C-Tick oznaka (za 220-240 V AC i 24 V DC napajanje)
-
KC oznaka (za 100-120 V AC, 220-240 V AC i 24 V DC napajanje)
Standardi opreme za opasna područja
-
CSA Non-Incendive (samo udaljeni čvor, za 100-120 V AC i 24 V DC napajanje)
-
FM Non-Incendive (za 100-120 V AC, 220-240 V AC i 24 V DC napajanje)
-
Tip n (za 24 V DC napajanje)
Modeli i sufiksni kodovi

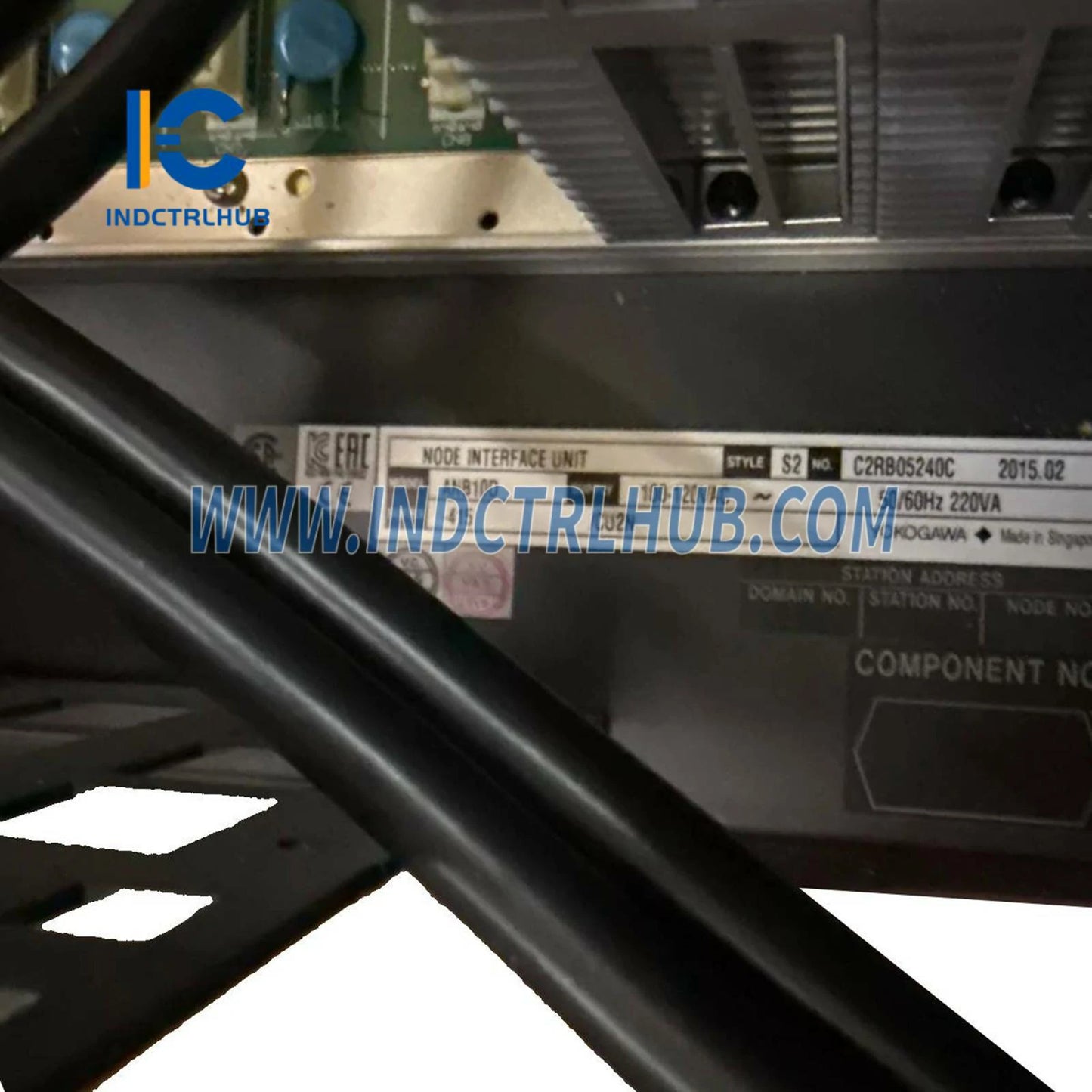

Model: ANB10D
Opis: Jedinica čvora za dvostruko redundantni ESB Bus
Kodovi sufiksa
-
-4 → Dvostruko redundantno napajanje
-
1 → Napajanje 100 - 120 V AC
-
5 → Osnovni tip bez zaštite od eksplozije
Kodovi opcija
-
/CU2N → Jedinica priključka za ESB Bus
