Product Description

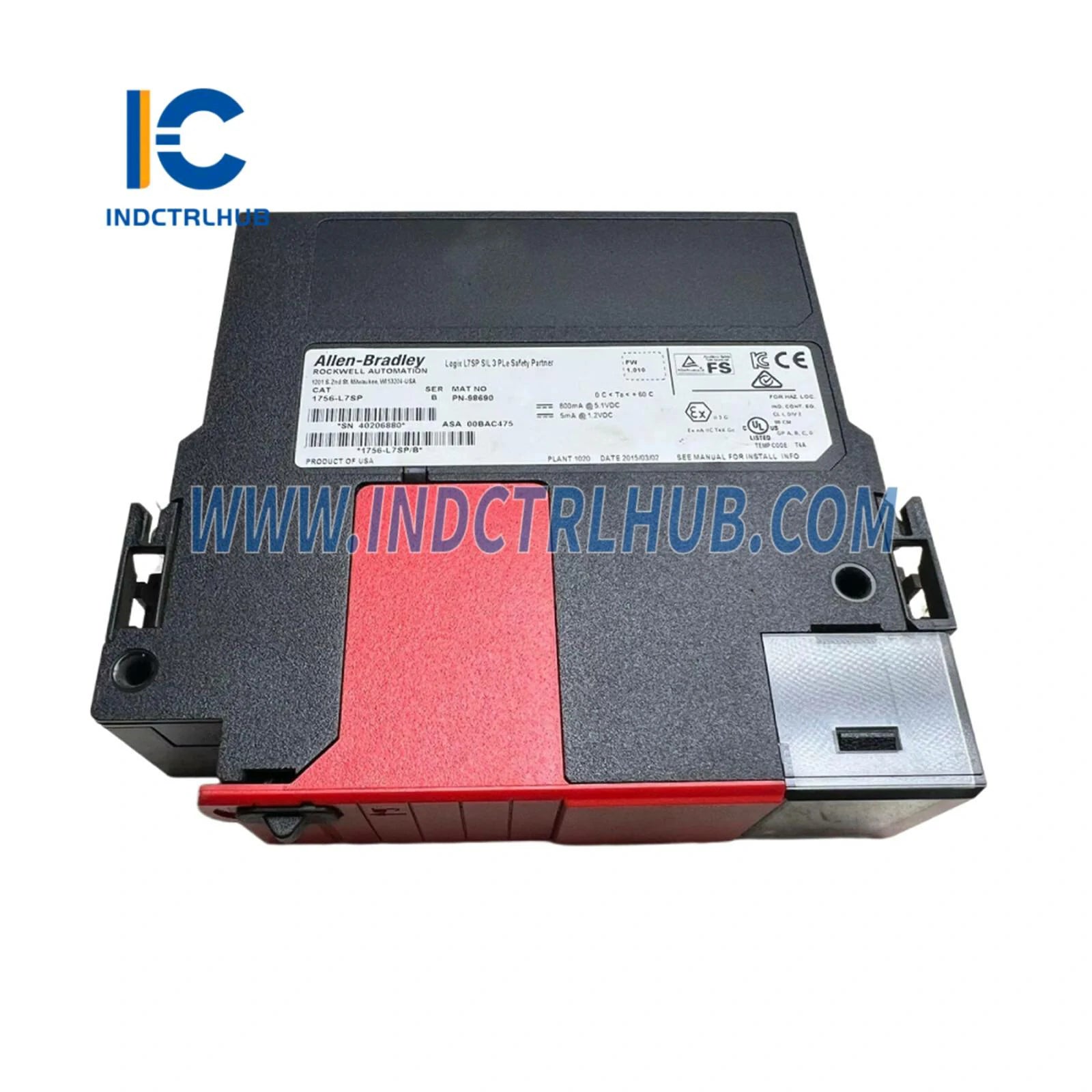

Allen-Bradley 1756-L7SP ControlLogix procesorski modul (GuardLogix)
Pregled proizvoda
The Allen-Bradley 1756-L7SP dio je obitelji GuardLogix 5570, dizajniran posebno za aplikacije koje zahtijevaju sigurnosnu kontrolu. Pruža pouzdanu obradu sigurnosno vezanih I/O signala i osigurava visoke performanse sustava s naglaskom na sigurnu komunikaciju i otpornost na okolišne uvjete.
Ključne značajke
| Atribut |
Detalji |
| Model |
1756-L7SP |
| Proizvođač |
Allen-Bradley |
| Opis |
ControlLogix procesorski modul za sigurnosne kontrolne aplikacije |
| Korisnička memorija |
8 MB |
| Sigurnosna memorija |
4 MB |
| I/O memorija |
0,98 MB |
| Digitalni I/O (maks.) |
128,000 |
| Analogni I/O (maks.) |
4,000 |
| Ukupni I/O (maks.) |
128,000 |
| Nehlapiva memorija |
1 GB (1756-SD1 dolazi uz svaki kontroler) |
| Moduli za pohranu energije |
Uklonjivi 1756-ESMCAP, neuklonjivi 1756-ESMNRM, ostali za sigurnost |
| Povlačenje struje |
5 mA @ 1,2V DC, 800 mA @ 5,1V DC |
| Rasipanje snage |
2,5 W |
| Toplinska disipacija |
8,5 BTU/sat |
| Težina |
Približno 0,25 kg (0,55 lb) |
| Širina utora |
2 (zahtijeva oba modula; svaki zauzima jedan utor) |
| Lokacija modula |
Na šasiji (sigurnosni partner mora biti desno od primarnog kontrolera) |
| Kompatibilnost napajanja |
Standardne i redundantne opcije: 1756-PA50, 1756-PA72, 1756-PB50, 1756-PB72, 1756-PA75R, 1756-PBXTR |
Okolišne i izvedbene specifikacije
| Atribut |
Detalji |
| Radna temperatura |
0°C do +60°C (+32°F do +140°F) |
| Temperatura izvan rada |
-40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost |
5-95% bez kondenzacije |
| Otpornost na vibracije |
2 g pri 10-500 Hz |
| Otpornost na udarce |
30 g (u radu), 50 g (izvan rada) |
| Ocjena korozivne atmosfere |
Da, razina ozbiljnosti G3 prema ANSI/ISA 71.04-2013, i razina ozbiljnosti CX prema IEC 60721-3-3:2019 |
| Konformni premaz |
Ne |
| Temperaturni kod |
T4 |
| Usklađenost s emisijama |
IEC 61000-6-4 (Industrijske emisije) |
| Imunost na ESD |
IEC 61000-4-2, 6 kV kontakt, 8 kV pražnjenja u zraku |
| Imunost na zračenje RF |
IEC 61000-4-3, 10V/m s 1 kHz sinusnim valom od 80…2000 MHz |
| Imunost na provođeni RF |
Ne odnosi se na USB (privremeni priključak) |
Certifikati
| Certifikacija |
Detalji |
| UL navedeno |
Industrijska kontrolna oprema za SAD i Kanadu (Datoteka E65584) |
| CE usklađenost |
EU EMC i zahtjevi za industrijsku imunitet |
| ATEX certificirano |
Ex ec IIC T4 Gc, za potencijalno eksplozivne atmosfere (Zona 2) |
| IECEx |
Ex ec IIC T4 Gc, za opasna područja |
| RCM, KC, UKEx |
U skladu s australskim, korejskim i britanskim propisima |
Kompatibilnost napajanja
| Vrsta izvora napajanja |
Model |
| Standardni izvor napajanja |
1756-PA50, 1756-PA72, 1756-PB50, 1756-PB72, 1756-PA75, 1756-PB75 |
| Redundantni izvor napajanja |
1756-PA75R, 1756-PBXTR, 1756-PSCA2 |
