Product Description

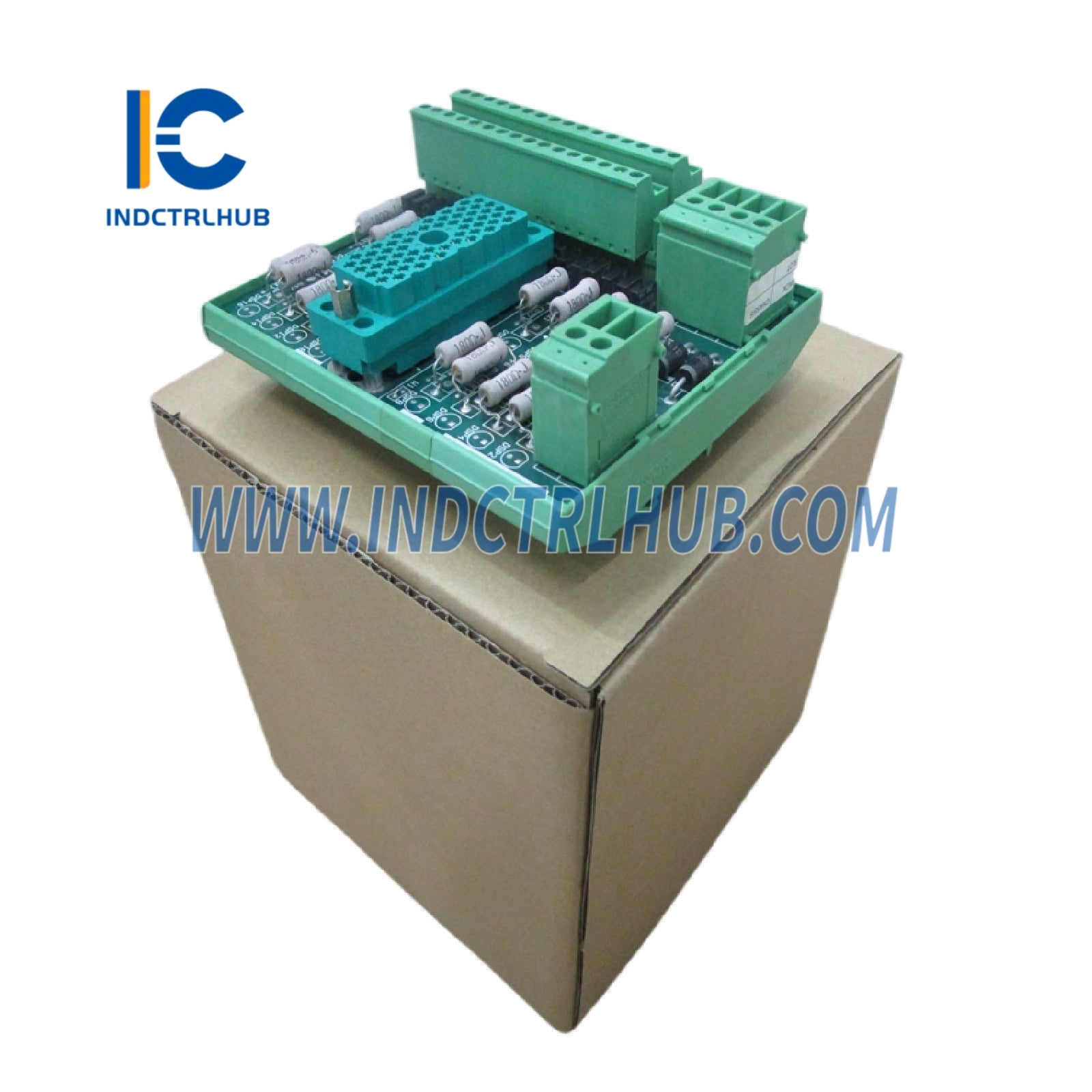

לוח סיום כניסת אנלוגי Triconex 9761-210F
סקירת מוצר
- Triconex 9761-210F הוא לוח סיום קלט אנלוגי שתוכנן למערכות אינסטרומנטציה בטיחותיות (SIS) של Triconex על ידי Schneider Electric. שייך לסדרת מודולים אחרים של Triconex, לוח זה מחבר מכשירי שדה אנלוגיים, כגון משדרי 4-20 mA, עם מודולי קלט אנלוגיים של Triconex, ומבטיח העברת אותות אמינה בארכיטקטורות טריפל מודולאר רדונדנט (TMR). הסיומת "F" בדרך כלל מציינת תצורת כבל מפוצל, המספקת אלטרנטיבה חסכונית ללוחות סיום סטנדרטיים. הוא משמש ביישומים קריטיים לבטיחות בתעשיות כמו נפט וגז, כימיקלים וייצור חשמל.
מפרטים טכניים
- ל-9761-210F יש את המפרטים הבאים בהתבסס על מאפיינים סטנדרטיים לסדרת 9761-210:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 9761-210F |
| יצרן | Triconex (שניידר אלקטריק) |
| תיאור | לוח סיום קלט אנלוגי (כבל מפוצל) |
| סדרה | טריקונקס מודולים אחרים |
| סוג אות | קלט אנלוגי, 4-20 mA, 0-5 VDC, -5 עד +5 VDC |
| קיבולת ערוץ | 16 נקודות |
| סוג מחבר | מחבר רב-פינים לטרמינלים של חוטים בודדים |
| טרמינלים לפלט חשמלי | 16 (+), מוגבל זרם עם נגד סדרתי של 180 אוהם |
| טרמינלים לקלט | 16 (-), עם נגד דיוק של 250 אוהם להמרת 0-5 VDC |
| מקור כוח | 24 VDC מיותר עם ORing דיודה |
| אורך | 10 רגל (3 מטר, ניתן להתאמה בהגדלות של 10 רגל) |
| טמפרטורת הפעלה | -20°C עד 70°C (-4°F עד 158°F) |
| משקל | כ-0.5 ק"ג |
פרטים נוספים
- 9761-210F כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי שלו והתיעוד לסדרת 9761-210:
- פונקציה: מחבר מכשירי שדה אנלוגיים למודולי קלט אנלוגיים של Triconex (למשל, 3700, 3700A, 3721) או למודולי ממשק HART AI (למשל, 2770H), הממירים אותות זרם למתח לעיבוד במערכות TMR.
