Product Description
🔍
סקירת מוצר
|
שדה |
פרטים |
|---|---|
|
יצרן |
טריקונקס |
|
מספר דגם/חלק |
9761-210 |
|
סוג דגם |

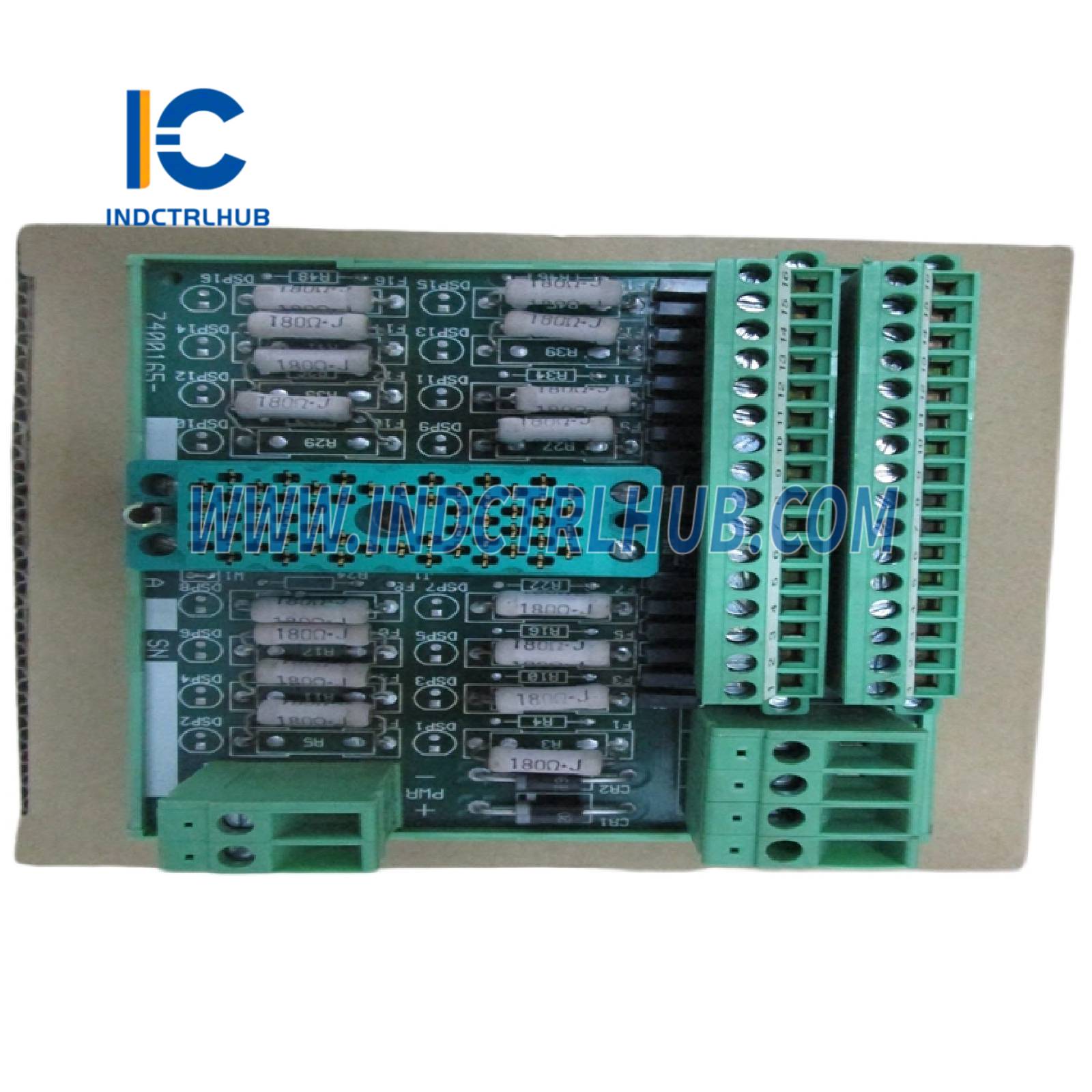

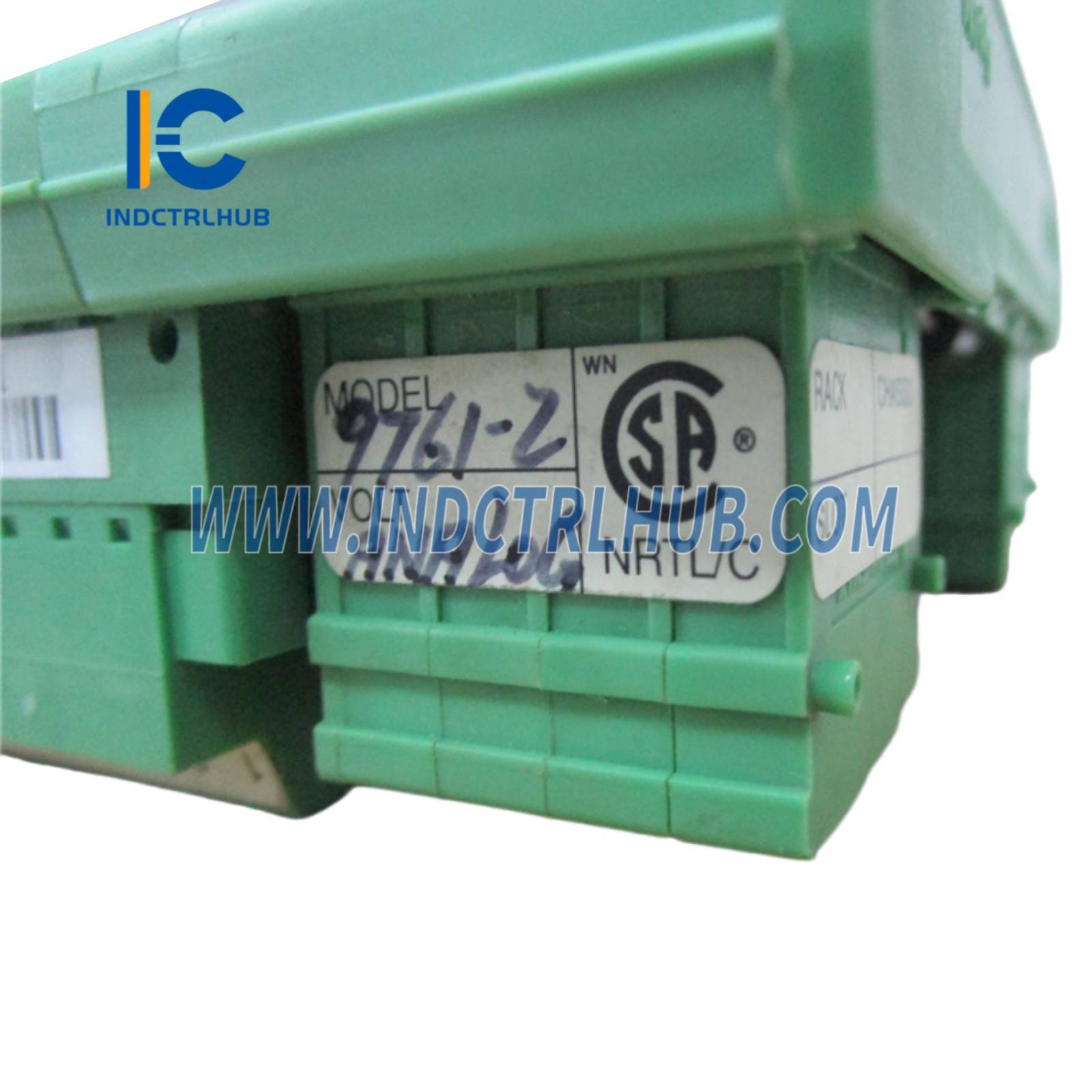

פאנל סיום קלט אנלוגי (קלט זרם, 0–5 VDC) |
|
תיאור |
פאנל סיום למודולי קלט אנלוגי 0–5 VDC / ±5 VDC ומודולי ממשק HART. |
⚙️
מפרטים טכניים – 9761-210
|
תכונה |
מפרט |
|---|---|
|
סוג הפאנל |
קלט זרם |
|
סך כל הנקודות |
16 |
|
טרמינלים של הספק |
16 טרמינלים חיוביים (+), מוגבלים בזרם עם 180 אוהם נגד סדרתי |
|
טרמינלים לקלט זרם |
16 טרמינלים שליליים (–), כל אחד עם 250 אוהם מדויק נגד המרה מזרם למתח |
|
תמיכה בכוח מיותר |
כן – תומך במקורות כוח מיותרים של 24 VDC עם דיאודה ORing |
|
תיוג |
כולל 1–16 ו 17–32 סטים של תוויות למודולי 32 נקודות |
✅ נדרשים שני פאנלים לכל מודול 32 נקודות.
🔌
מודולים תואמים
|
מספר חלק של מודול |
נקודות למודול |
תיאור |
|---|---|---|
|
2770H |
32 |
מודול ממשק קלט אנלוגי HART |
|
3700 |
32 |
0–5 VDC, לא משותף, דיפרנציאלי, מחובר DC, TMR |
|
3700A |
32 |
0–5 VDC, לא משותף, דיפרנציאלי, מחובר DC, TMR עם +6% טווח יתר |
|
3721 |
32 |
±5 VDC או 0–5 VDC, דיפרנציאלי, מחובר DC, TMR (טווח הקלט ניתן לבחירה דרך TriStation) |
