Product Description
פרטי מוצר

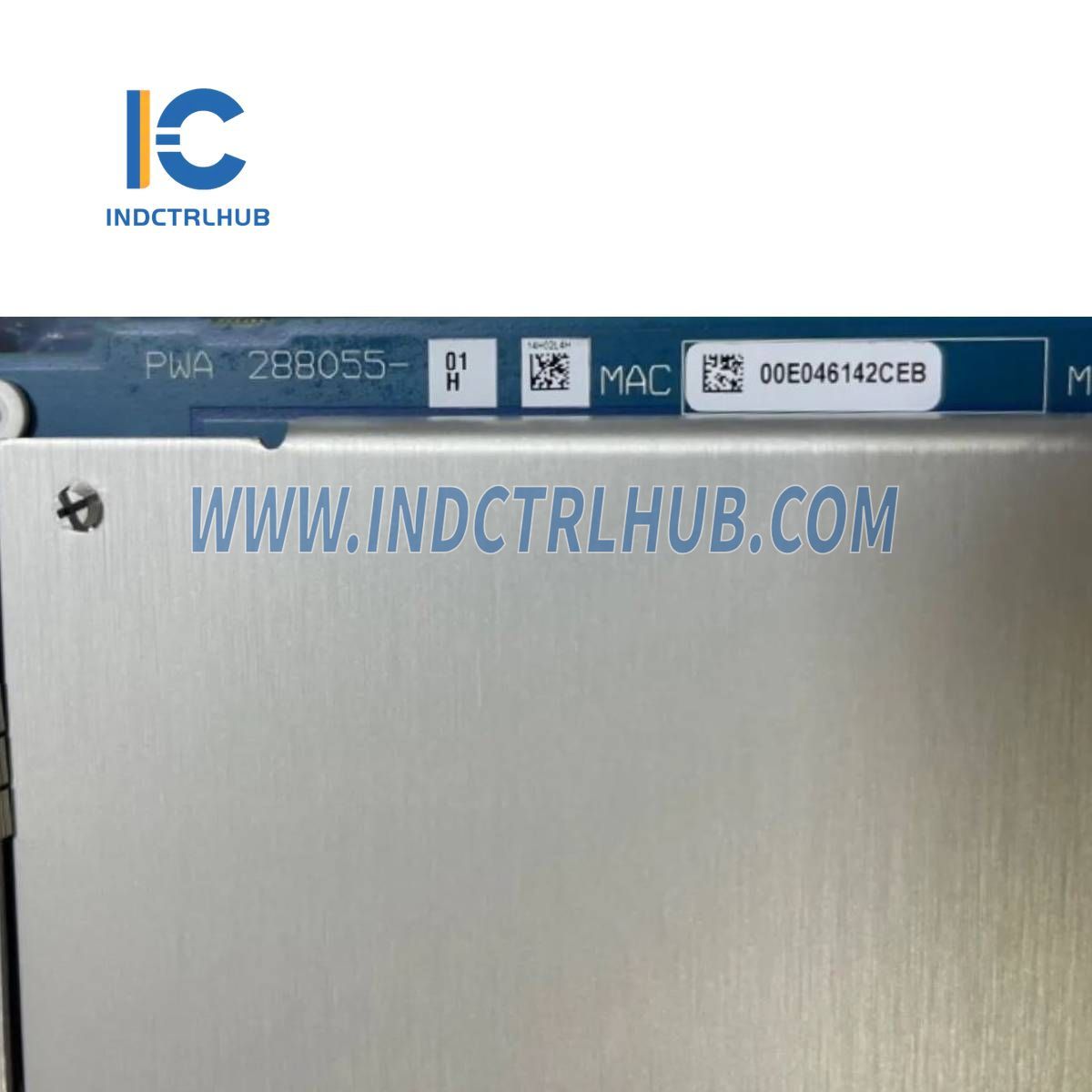

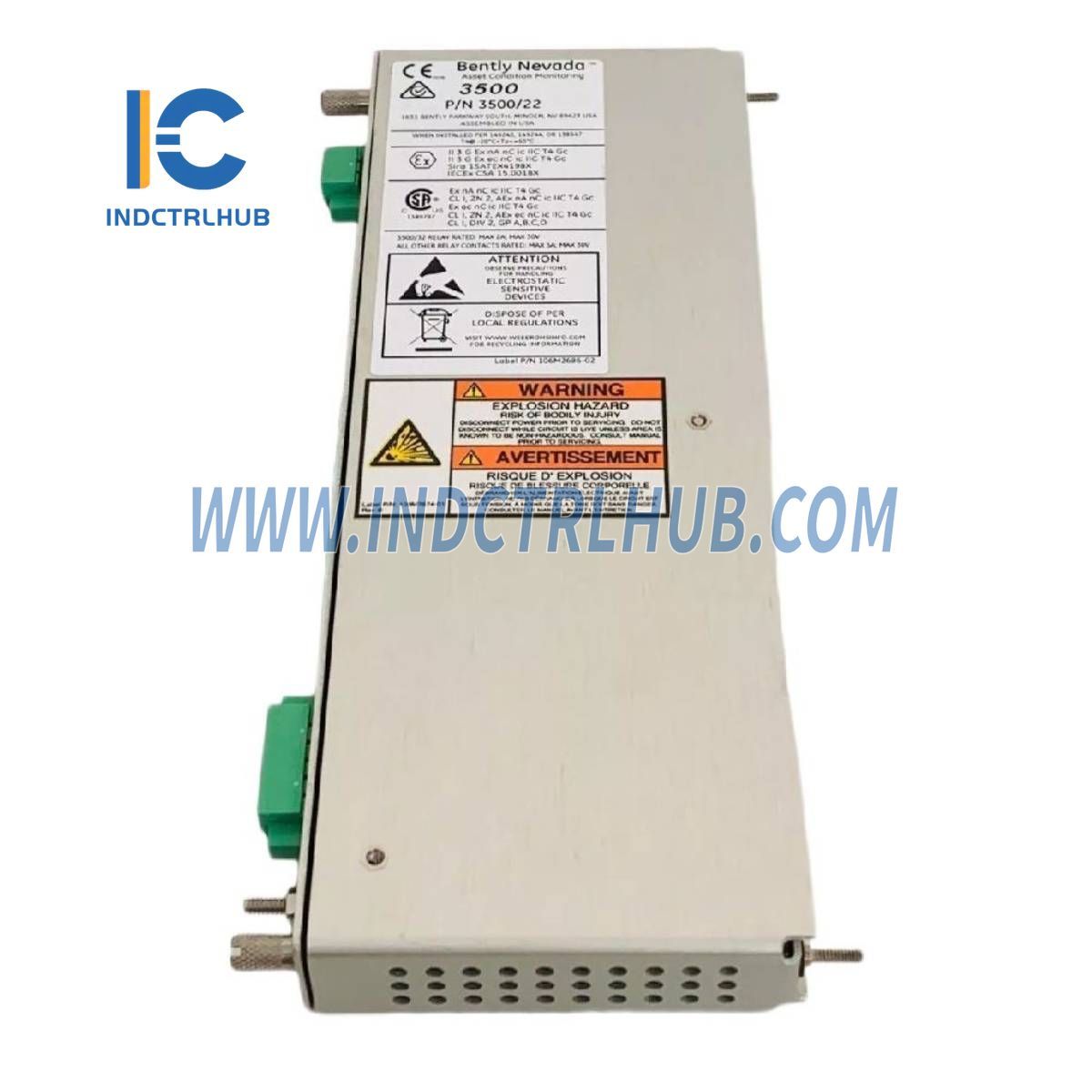

- יצרן: Bently Nevada
- סדרה: 3500/22M
- מספר דגם/חלק: 3500/22M 288055-01 + 146031-01
- סוג דגם: מודול ממשק נתוני מעבר
רזרבות
- 288055-01: מודול ממשק נתוני מעבר סטנדרטי עם כבל USB
- 146031-01: מודול I/O 10Base-T/100Base-TX
תיאור
ממשק נתוני מעבר 3500/22M (TDI) הוא הממשק בין מערכת הניטור 3500 לתוכנה תואמת. הוא עובד עם System 1 Condition Monitoring ו-תוכנת אבחון וכן עם תוכנת קונפיגורציית מערכת 3500. ה-TDI משלב את הפונקציונליות של מודול ממשק מדף 3500/20 (RIM) עם יכולות איסוף הנתונים של מעבד תקשורת כגון TDXnet.
טרמינל אות משותף של מודול הקלט/פלט
שתי הגרסאות של מודול ה-TDI I/O כוללות כעת מחבר דו-פיני. זה משמש לחיבור Signal Common לנקודת הארקה אחת של כלי המדידה עבור המארז. מתג הבחירה בצד מודול כניסת כוח (PIM) חייב להיות במצב "HP" כדי לבודד את Signal Common מארקת השלדה.
נתוני ערכים סטטיים
- TDI יאסוף ערכים סטטיים, כולל ערכים שנמדדו על ידי המוניטורים.
- מסופקות ארבע ערכי nX סטטיים עבור כל נקודה. משרעת ושלב מוחזרים עבור כל ערך.
תקשורת
פרוטוקולים
- פרוטוקול מארח BN: לתקשורת עם תוכנת קונפיגורציה 3500, תוכנת איסוף נתונים 3500, ותוכנת תצוגה 3500.
- פרוטוקול BN TDI: לתקשורת עם תוכנת ניטור מצב ואבחון System 1.
תקשורת I/O Ethernet 10Base-T / 100Base-TX
- תקני Ethernet: 10Base-T ו-100Base-TX, בהתאם ל-IEEE802.3.
- פרוטוקול נתמך: פרוטוקול מארח BN ו-פרוטוקול BN TDI באמצעות Ethernet TCP/IP.
- סוג חיבור: RJ-45 (סוג שקע טלפון) לכבלי 10Base-T/100Base-TX איתרנט.
- אורך כבל: מקסימום 100 מטר (328 רגל).
תקשורת קלט/פלט 100 Base-FX איתרנט
- תקן איתרנט: 100Base-FX סיב אופטי, דו-כיווני מלא רב-מצבי, בהתאם ל-IEEE802.3u.
- פרוטוקול נתמך: פרוטוקול BN Host ו-פרוטוקול BN TDI באמצעות Ethernet TCP/IP.
- סוג חיבור: מחבר סיב אופטי MT-RJ זכר לכבלי 100 Base-FX.
- אורך כבל: מקסימום 2000 מטר (6560 רגל), כבל סיב אופטי רב-מצבי.
מגבלות סביבתיות
| תכונה | מפרט |
|---|---|
| טמפרטורת תפעול | -30°C עד +65°C (-22°F עד +149°F) |
| טמפרטורת אחסון | -40°C עד +85°C (-40°F עד +185°F) |
| לחות | 95%, ללא עיבוי |
מפרטים פיזיים
מודול TDI
| תכונה | מפרט |
|---|---|
| ממדים (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 אינץ' x 0.96 אינץ' x 9.52 אינץ') |
| משקל | 0.91 ק"ג (2.0 ליברות) |
מודולי קלט/פלט
| תכונה | מפרט |
|---|---|
| ממדים (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 3.90 אינץ') |
| משקל | 0.20 ק"ג (0.44 ליברות) |
מידע להזמנה
- דגם: 3500/22M מודול TDI וקלט/פלט
- פורמט מספר חלק: 3500/22-AA-BB-CC
A: סוג ממשק נתונים זמניים
| אפשרות | תיאור |
|---|---|
| 01 | סטנדרטי (לשימוש ביישומי ניטור סטנדרטיים) |
B: סוג מודול קלט/פלט
| אפשרות | תיאור |
|---|---|
| 01 | 10Base-T/100Base-TX איתרנט |
| 02 | 100Base-FX (סיב אופטי) איתרנט |
| 03 | 10Base-T/100Base-TX איתרנט עם מגעי ריליי OK מצופים זהב |
| 04 | 100Base-FX (סיב אופטי) איתרנט עם מגעי ריליי OK מצופים זהב |
C: אישור סוכנות
| אפשרות | תיאור |
|---|---|
| 00 | ללא |
| 01 | CSA/NRTL/C (Class 1, Division 2) |
| 02 | רב-תכליתי (CSA, ATEX, IECEx) |
|
מותג |
דגם |
תיאור |
קישור |
|---|---|---|---|
|
בנטלי נבדה |

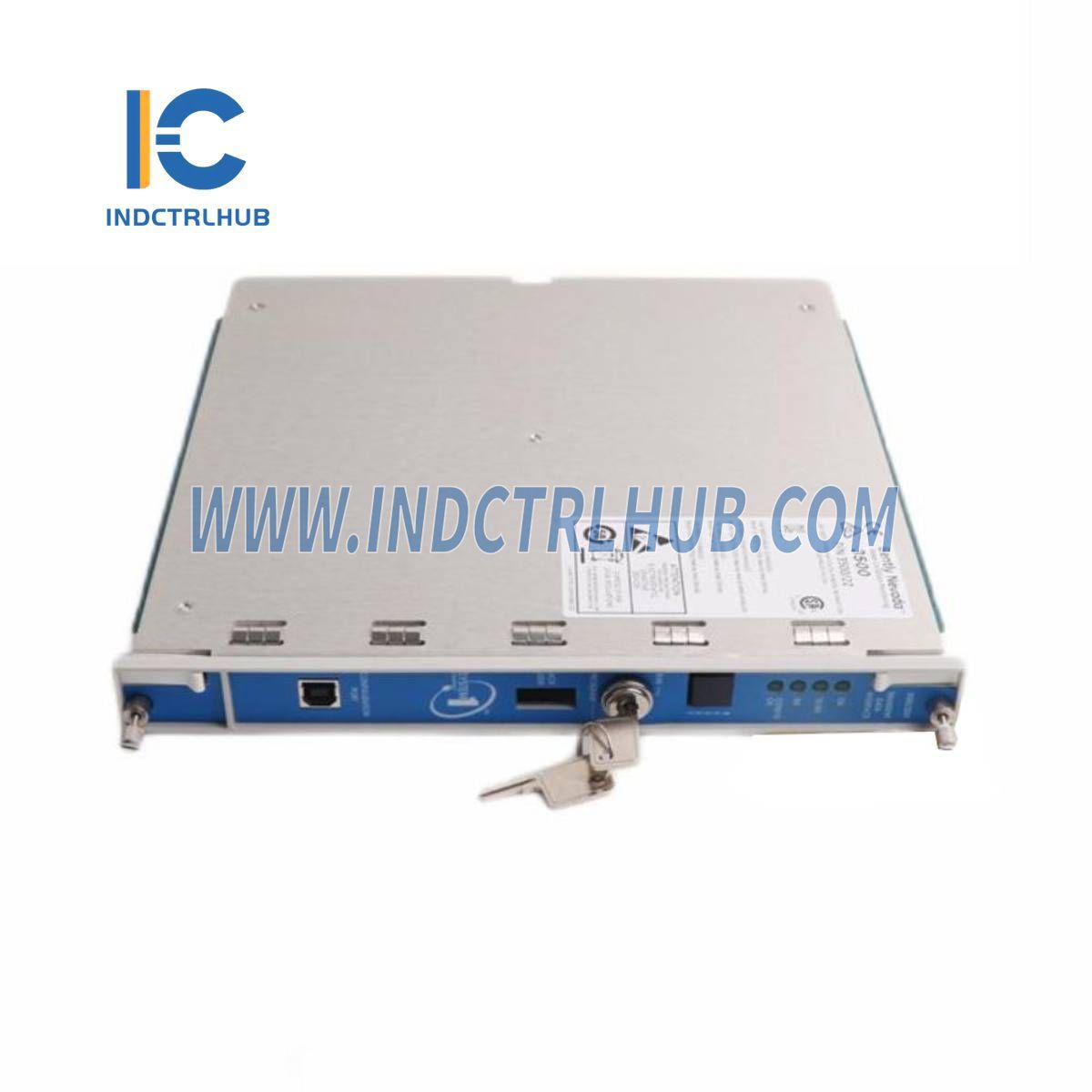

3500/22M 288055-01 + 146031-01 |
מודול TDI עם מודול קלט/פלט |
|
|
בנטלי נבדה |
3500/22M 288055-01 |
מודול ממשק נתונים זמניים |
|
|
בנטלי נבדה |
3500/22 146031-01 |
מודול Tx קלט/פלט |
|
|
בנטלי נבדה |
3500/22-01-01-01 (138607-01) |
מודול TDI + מודול קלט/פלט |
|
|
בנטלי נבדה |
3500/22M 138607-01 + 146031-01 |
מודול ממשק נתונים זמניים עם קלט/פלט |
|
|
בנטלי נבדה |
3500/22-01-01-01 (138607-01 + 146031-01) |
מודול משולב TDI + קלט/פלט |
|
|
בנטלי נבדה |
3500/22-01-01-02 |
מודול TDI וקלט/פלט |
|
|
בנטלי נבדה |
3500/22M-01-01-00 |
מודול TDI וקלט/פלט |
