Product Description
جزئیات محصول

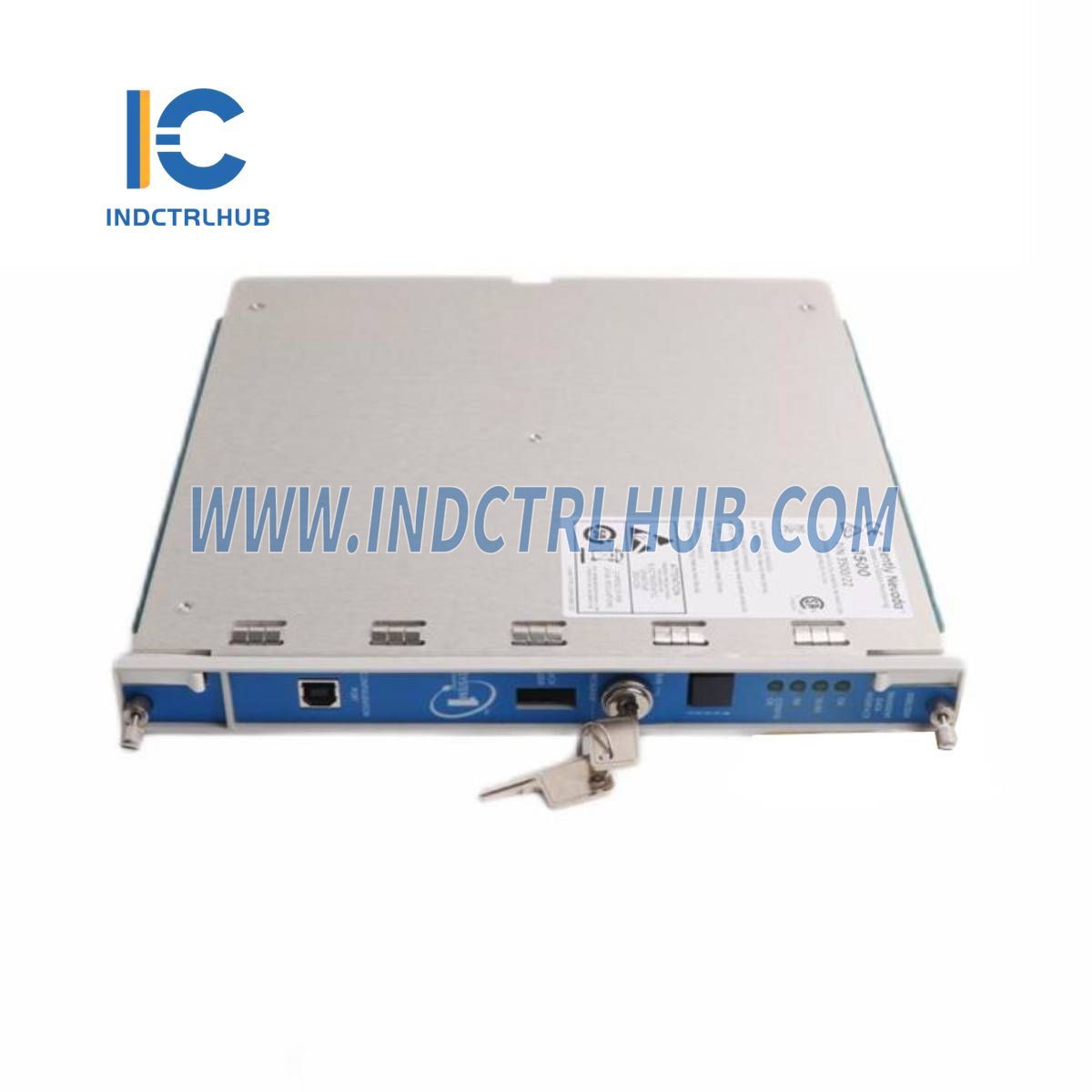

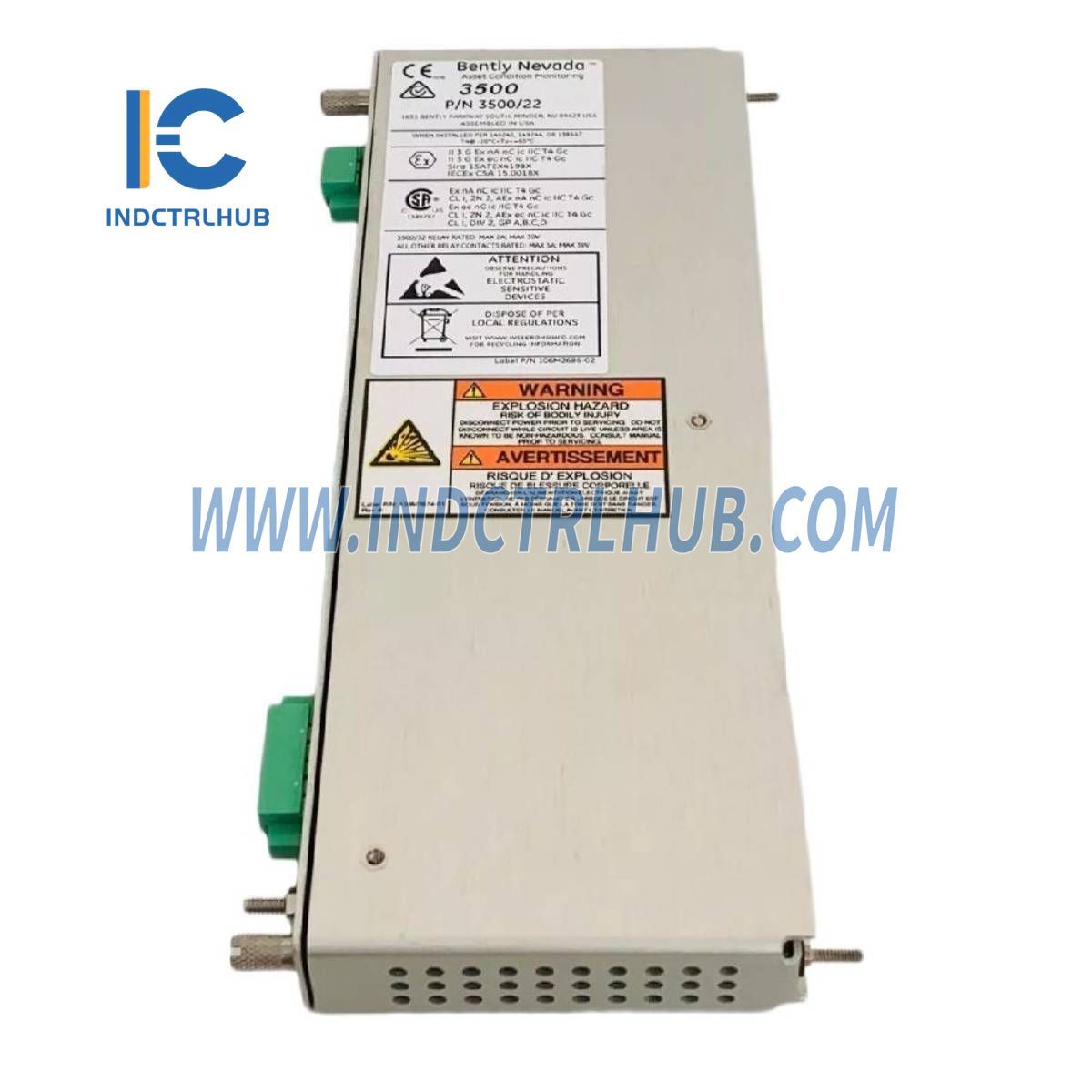

- تولیدکننده: بنتلی نوادا
- سری: 3500/22M
- شماره مدل / قطعه: ۳۵۰۰/۲۲M ۲۸۸۰۵۵-۰۱ + ۱۴۶۰۳۱-۰۱
- نوع مدل: ماژول رابط داده موقتی
ذخیره شد

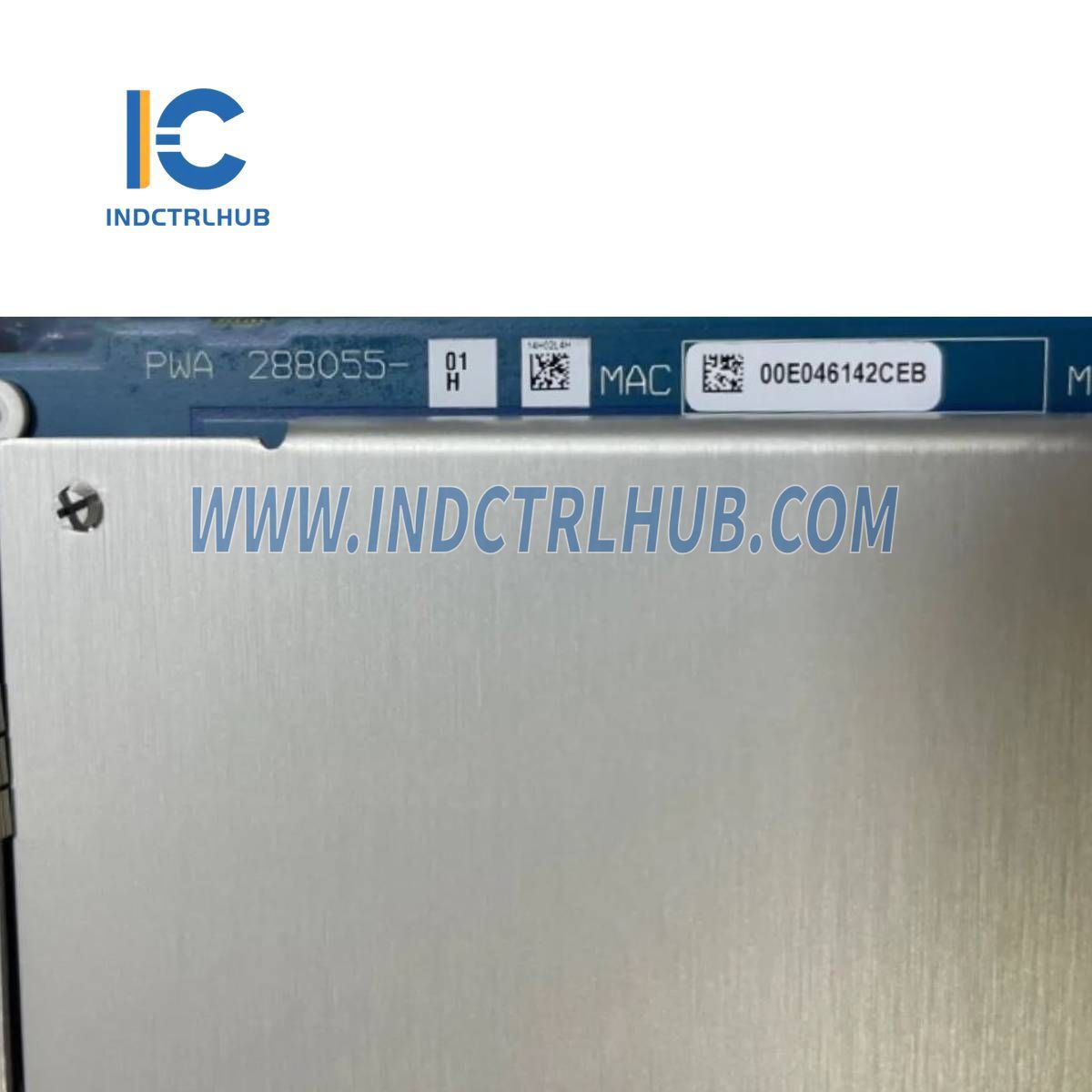

- 288055-01: ماژول رابط داده موقتی استاندارد با کابل USB
- 146031-01ماژول ورودی/خروجی 10Base-T/100Base-TX
توضیحات
3500/22M Transient Data Interface (TDI) رابط بین سیستم نظارت 3500 و نرم‌افزارهای سازگار است. این رابط با System 1 Condition Monitoring و Diagnostic Software و همچنین 3500 System Configuration Software کار می‌کند. TDI عملکرد 3500/20 Rack Interface Module (RIM) را با قابلیت‌های جمع‌آوری داده‌های یک پردازشگر ارتباطی مانند TDXnet ترکیب می‌کند.
ترمینال مشترک سیگنال ماژول I/O
هر دو نسخه از ماژول ورودی/خروجی TDI اکنون شامل یک کانکتور 2 پینی هستند. این برای اتصال سیگنال مشترک به یک نقطه زمین ابزار برای رک استفاده می‌شود. سوئیچ انتخابی در کنار ماژول ورودی برق (PIM) باید در موقعیت "HP" تنظیم شود تا سیگنال مشترک از زمین شاسی ایزوله شود.
داده های مقادیر استاتیک
- TDI مقادیر ایستا را جمع آوری خواهد کرد، از جمله مقادیری که توسط مانیتورها اندازه گیری شده است.
- برای هر نقطه چهار مقدار ثابت nX ارائه شده است. دامنه و فاز برای هر مقدار بازگردانده می‌شود.
ارتباطات
پروتکل ها
- پروتکل میزبان BN: برای ارتباط با نرم‌افزار پیکربندی 3500، نرم‌افزار جمع‌آوری داده 3500 و نرم‌افزار نمایش 3500.
- پروتکل BN TDI: برای ارتباط با نرم‌افزار پایش و عیب‌یابی وضعیت سیستم 1.
ارتباطات ورودی/خروجی اترنت 10Base-T / 100Base-TX
- استانداردهای اترنت: 10Base-T و 100Base-TX، مطابق با IEEE802.3.
- پروتکل‌های پشتیبانی شده: پروتکل میزبان BN و پروتکل TDI BN با استفاده از Ethernet TCP/IP.
- نوع اتصال: RJ-45 (سبک جک تلفن) برای کابل‌کشی اترنت 10Base-T/100Base-TX.
- طول کابل: حداکثر 100 متر (328 فوت).
100 بیس-FX اترنت I/O ارتباطات
- استاندارد اترنت: 100Base-FX فیبر نوری، دوطرفه چند حالته، مطابق با IEEE802.3u.
- پروتکل‌های پشتیبانی شده: پروتکل میزبان BN و پروتکل TDI BN با استفاده از Ethernet TCP/IP.
- نوع اتصال: کانکتور فیبر نوری MT-RJ نر برای کابل‌کشی 100 Base-FX.
- طول کابل: حداکثر 2000 متر (6560 فوت)، کابل فیبر نوری چند حالته.
محدودیت‌های زیست‌محیطی
| ویژگی | مشخصات |
|---|---|
| دمای عملیاتی | -۳۰°C تا +۶۵°C (-۲۲°F تا +۱۴۹°F) |
| دمای ذخیره سازی | -۴۰°C تا +۸۵°C (-۴۰°F تا +۱۸۵°F) |
| رطوبت | 95٪، غیر متراکم |
مشخصات فیزیکی
ماژول TDI
| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع x عرض x عمق) | 241.3 میلی‌متر x 24.4 میلی‌متر x 241.8 میلی‌متر (9.50 اینچ x 0.96 اینچ x 9.52 اینچ) |
| وزن | 0.91 کیلوگرم (2.0 پوند) |
ماژول های I/O
| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع x عرض x عمق) | 241.3 میلی‌متر x 24.4 میلی‌متر x 99.1 میلی‌متر (9.50 اینچ x 0.96 اینچ x 3.90 اینچ) |
| وزن | 0.20 کیلوگرم (0.44 پوند) |
اطلاعات سفارش
- مدل: 3500/22M ماژول TDI و ورودی/خروجی
- قالب شماره قطعه: 3500/22-AA-BB-CC
A: نوع رابط داده موقتی
| گزینه | توضیحات |
|---|---|
| 01 | استاندارد (برای برنامه‌های نظارت استاندارد استفاده کنید) |
ب: نوع ماژول I/O
| گزینه | توضیحات |
|---|---|
| 01 | 10Base-T/100Base-TX اترنت |
| 02 | 100Base-FX (فیبر نوری) اترنت |
| 03 | اترنت 10Base-T/100Base-TX با کنتاکت‌های رله OK با روکش طلا |
| 04 | اترنت 100Base-FX (فیبر نوری) با کنتاکت‌های رله OK با روکش طلا |
ج: تایید آژانس
| گزینه | توضیحات |
|---|---|
| 00 | هیچ کدام |
| 01 | CSA/NRTL/C (کلاس ۱، بخش ۲) |
| 02 | مالتی (CSA، ATEX، IECEx) |
|
