Product Description
🔹 Allgemeine Informationen
|
Hersteller |
Allen-Bradley |
|---|---|
|
Modell/Teilenummer |

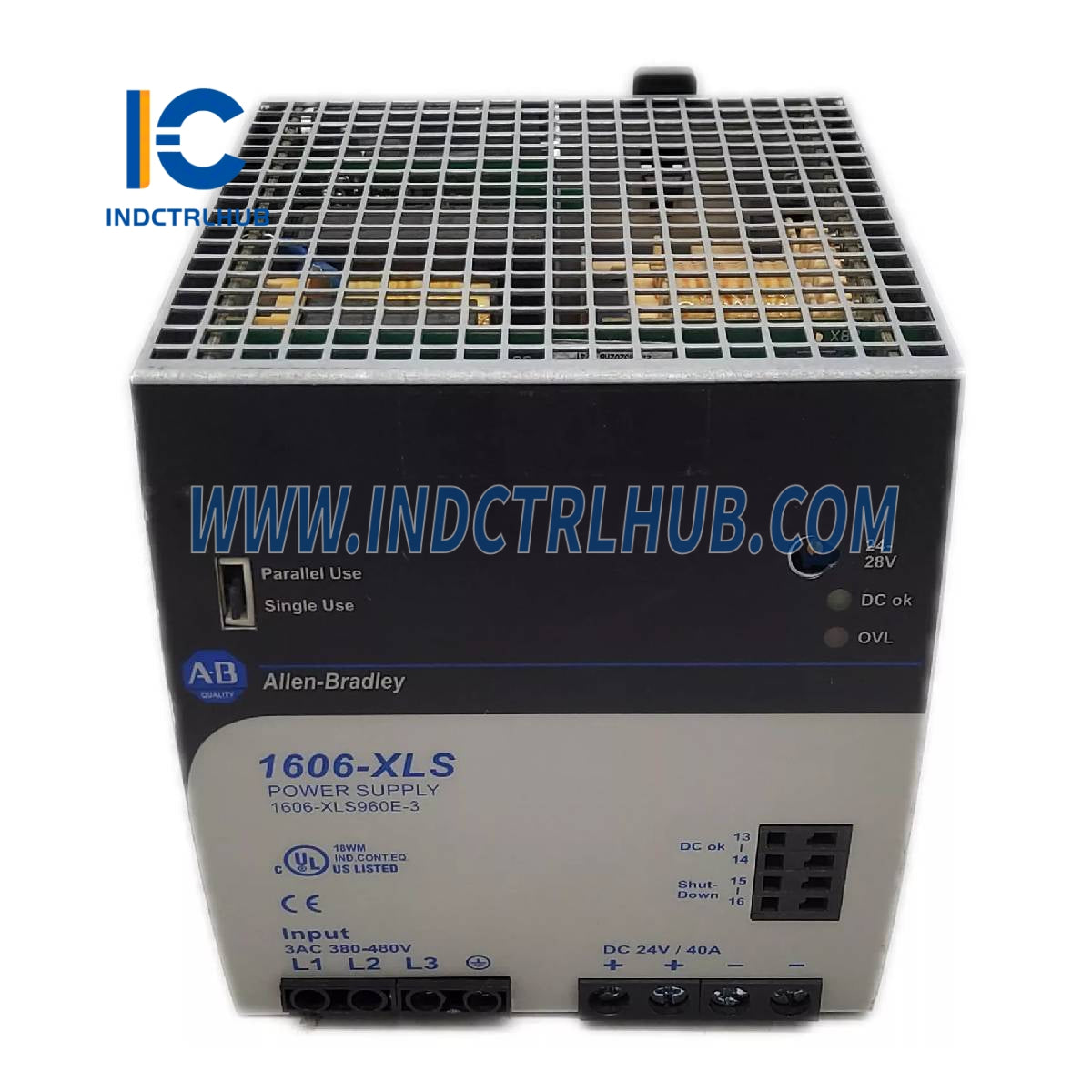

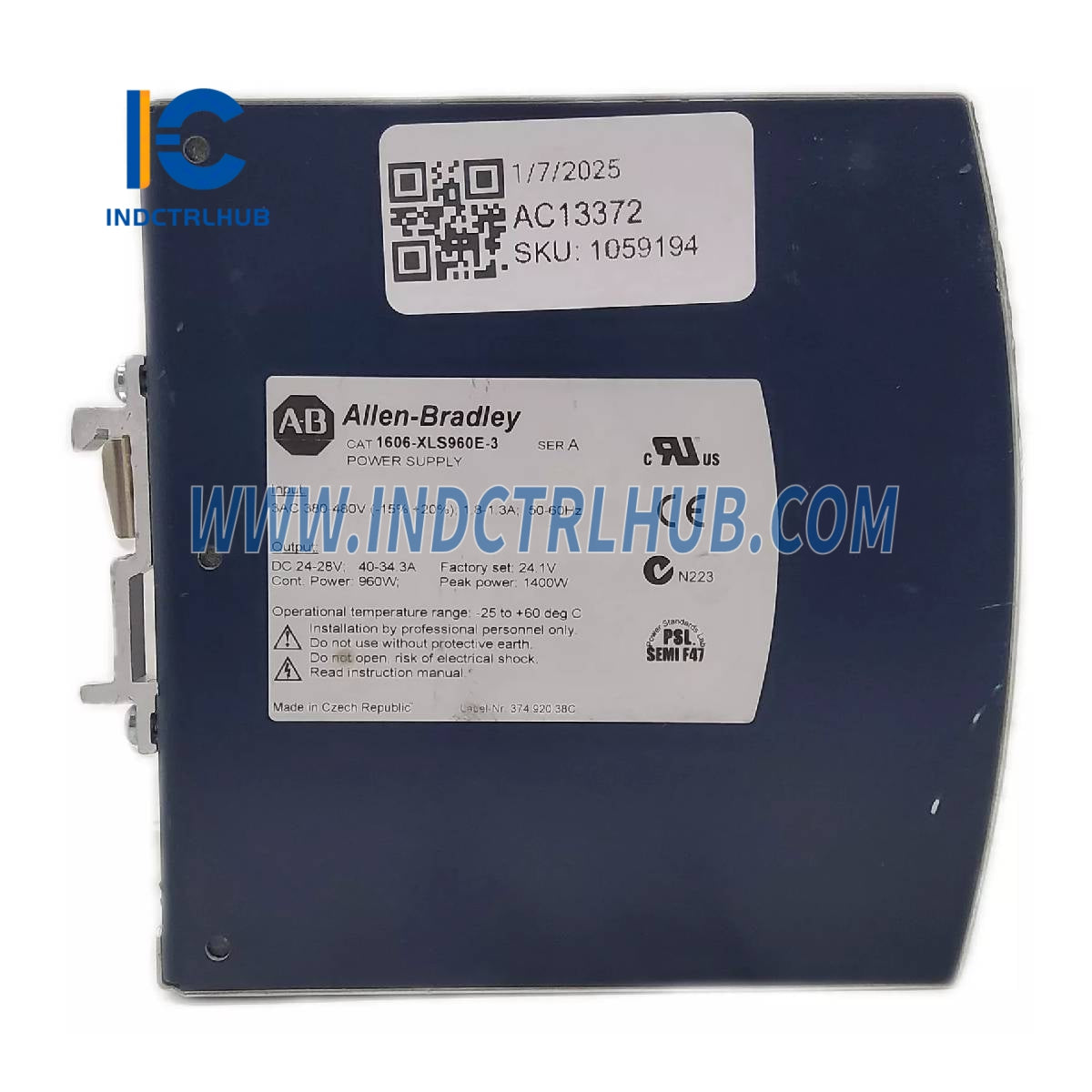

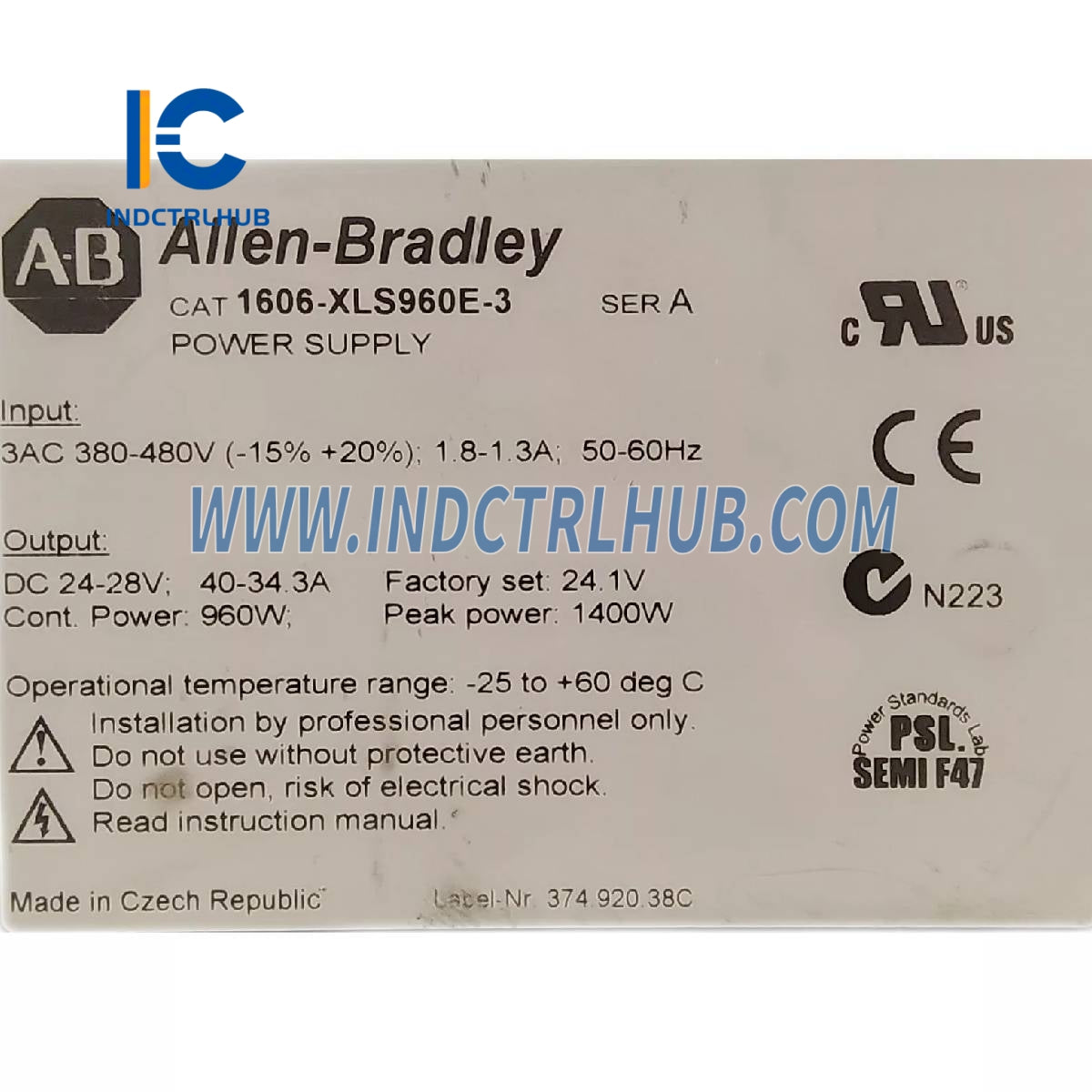

1606-XLS960E-3 |
|
Beschreibung |
960W Dreiphasiges DIN-Schienen-Netzteil, 24V DC Ausgang |
🔹 Eingabespezifikationen
|
Parameter |
Wert |
|---|---|
|
Eingangsspannung |
3AC 380-480V (-15% / +20%) |
|
Netzfrequenz |
50-60 Hz ±6 % |
|
AC-Eingangsstrom |
1,65A bei 3x400V AC / 1,35A bei 3x480V AC |
|
Leistungsfaktor |
0,88 bei 3x400V AC / 0,90 bei 3x480V AC |
|
AC-Einschaltstrom |
Typische 4,5 A Spitze |
🔹 Ausgabespezifikationen
|
Parameter |
Wert |
|---|---|
|
Ausgangsspannung (Voreinstellung) |
DC 24V (einstellbar 24-28V) |
|
Ausgangsstrom |
40A kontinuierlich (24V) 34,3A kontinuierlich (28V) 60 A für ~4 s (24 V) 51,5 A für ~4 s (28 V) |
|
Ausgangsleistung |
960W kontinuierlich (24V) 1440 W für ~4 s (24 V) |
|
Ausgangswelligkeit |
<100mVpp (20Hz bis 20MHz) |
🔹 Leistung & Zuverlässigkeit
|
Parameter |
Wert |
|---|---|
|
Effizienz |
95,3 % bei 3x400V AC / 95,2 % bei 3x480V AC |
|
Leistungsverluste |
47,3W bei 3x400V AC / 48,4W bei 3x480V AC |
|
Haltezeit |
25ms bei 3x400V AC / 25ms bei 3x480V AC |
🔹 Umwelt- & Sicherheitsvorschriften
|
Parameter |
Wert |
|---|---|
|
Betriebstemperatur |
-25°C bis +70°C |
|
Ausgangs-Drosselung (Temperatur) |
24W/°C von 60°C bis 70°C |
|
Lagertemperatur |
Nicht angegeben |
|
Luftfeuchtigkeit |
Nicht angegeben |
|
Vibration (Sinusförmig) |
Nicht angegeben |
|
Stoßfestigkeit |
Nicht angegeben |
|
Höhe |
Nicht angegeben |
|
Überspannungskategorie |
Nicht angegeben |
|
Verschmutzungsgrad |
Nicht angegeben |
|
LABS-Kompatibilität |
Nicht angegeben |
🔹 Mechanisch & Installation
|
Parameter |
Wert |
|---|---|
|
Abmessungen (B x H x T) |
110 x 124 x 127 mm |
|
Gewicht |
1500 g (3,3 Pfund) |
