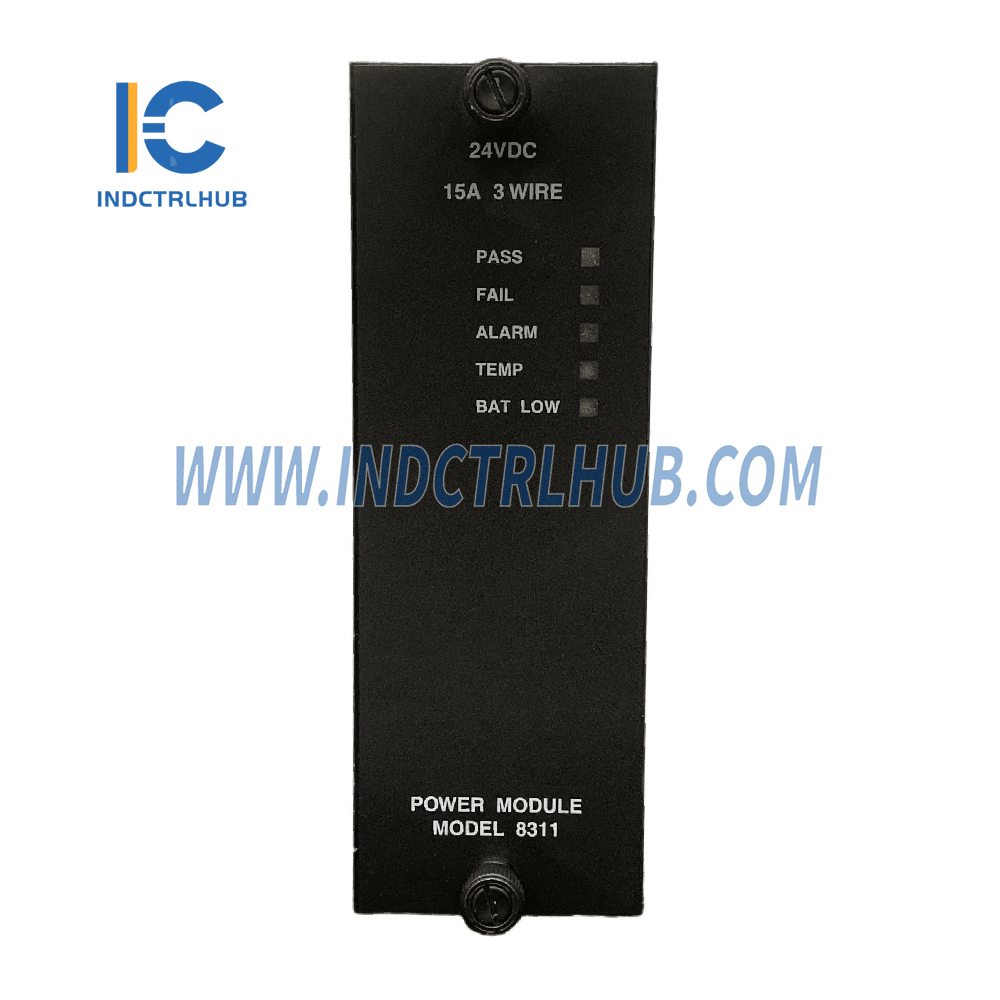

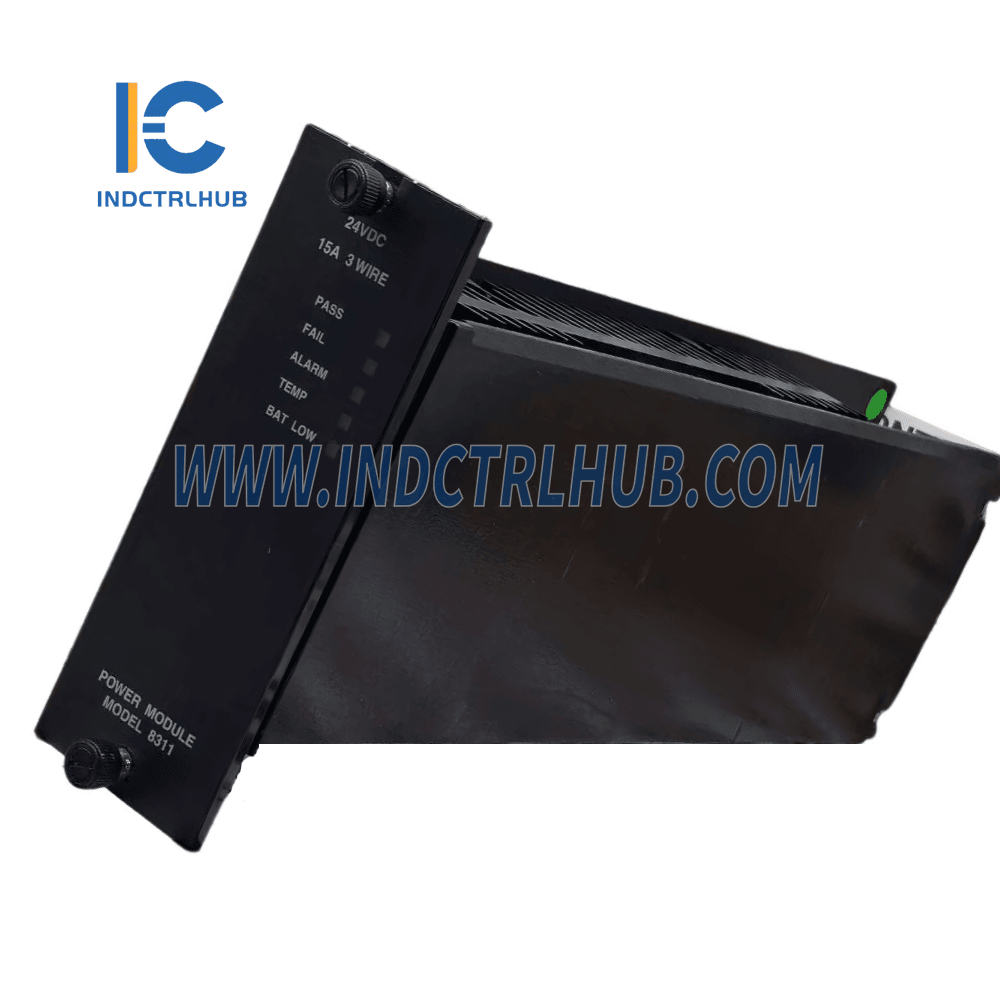

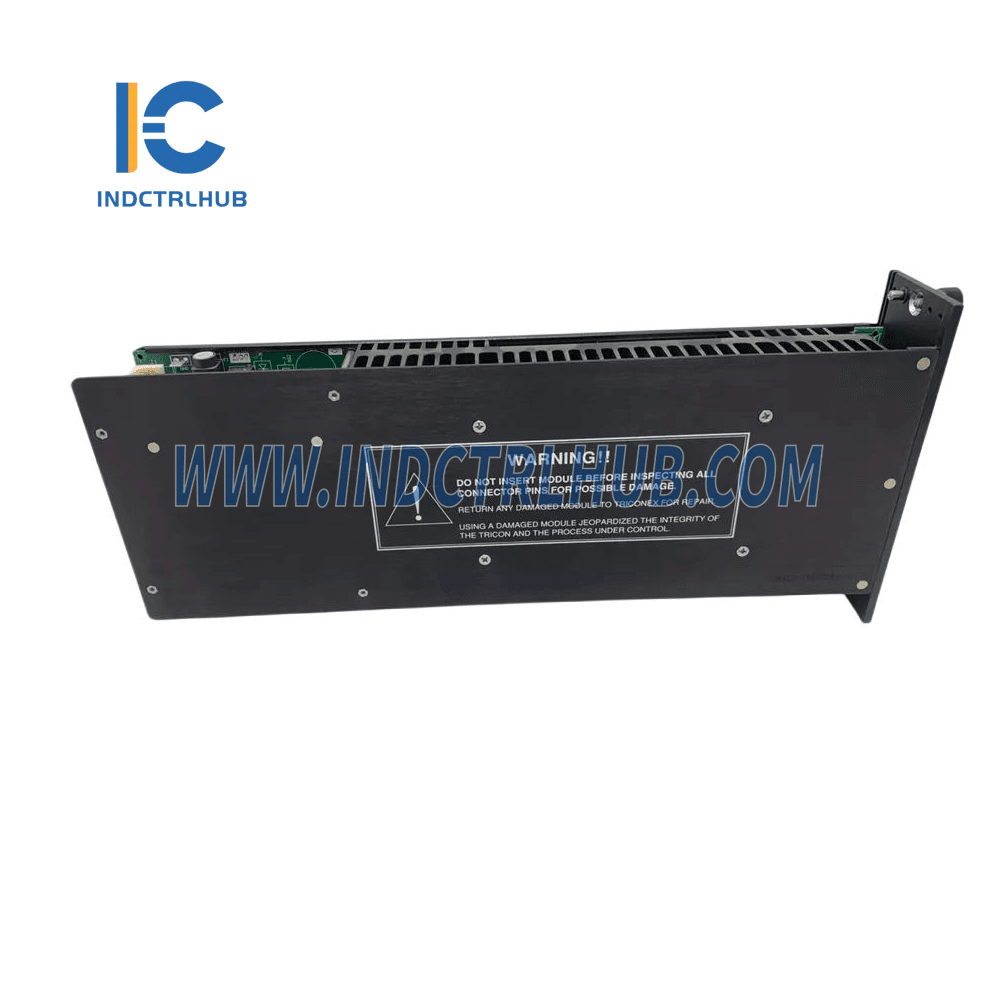

تفاصيل المنتج: وحدة الطاقة Triconex 8311
وحدة الطاقة Triconex 8311 هي مكون أساسي في نظام Tricon، توفر تحويل وإدارة طاقة موثوقة وفعالة. كل هيكل Tricon مزود بوحدتي طاقة، مما يضمن التكرار وتوافرية عالية. تقوم هذه الوحدات بتحويل طاقة الخط إلى طاقة تيار مستمر مناسبة لتشغيل جميع وحدات Tricon، مما يحافظ على استقرار النظام وسلامته التشغيلية.
المواصفات الرئيسية:
| ميزة | مواصفة |
|---|---|
| عزل | >1000 VAC أو 1500 VDC (من الإدخال إلى الإخراج) |
| إنهاءات الإدخال | محمي بغطاء أمان، يقبل ثلاثة أسلاك بمقاس 12 قياس (3.310 مم²): المحايد، الحار، والأرضي الوقائي |
| مستشعر درجة الحرارة الزائدة | مراقب تحذير درجة الحرارة ينطلق عند >181°F (83°C)؛ عادةً عند درجة حرارة محيطة تبلغ 140°F (60°C) أو أعلى |
| جهات اتصال الإنذار | عادة مفتوح، عادة مغلق، وعام؛ كل تلامس يدعم 120 فولت تيار متردد @ 1 أمبير؛ يقبل سلك بقياس 12 |
| الطاقة المطلوبة للإدخال | 240 واط كحد أدنى لكل وحدة طاقة |
| طاقة الإخراج | 175 واط عند درجة حرارة محيطة 140°F (60°C) |
| جهد الخرج | 6.5 فولت تيار مستمر، ±1% تحت جميع ظروف التشغيل |
| تيار الخرج | 27 أمبير كحد أقصى عند 140°F (60°C) درجة حرارة محيطة |
مقارنة النماذج:
| وحدة الطاقة | 8310 | 8311 | 8312 |
|---|---|---|---|
| نوع الهيكل | الرئيسية/التوسعة/RXM | الرئيسية/التوسعة/RXM | الرئيسية/التوسعة/RXM |
| الجهد الاسمي | 120 فولت تيار متردد/فولت تيار مستمر | 24 فولت تيار مستمر | 230 فولت تيار متردد |
| مدخل فولت تيار متردد | 85-140 فولت عند 47-63 هرتز | غير متوفر | 185-285 V |
| مدخل فولت تيار مستمر | 95-180 V | 22-31 V | غير متوفر |
| تصنيف الصمامات | 5 أمبير، تأخير زمني | 15 أمبير، تأخير زمني | 2.5 أمبير، تأخير زمني |
| وقت الاحتفاظ بالإخراج | 20 مللي ثانية كحد أدنى | 2.8 مللي ثانية كحد أدنى | 20 مللي ثانية كحد أدنى |
| مؤشرات التشخيص | نجاح، خطأ، إنذار، درجة الحرارة، بطارية منخفضة | نجاح، خطأ، إنذار، درجة الحرارة، بطارية منخفضة | نجاح، خطأ، إنذار، درجة الحرارة، بطارية منخفضة |
الميزات الرئيسية والمزايا:
-
مزود طاقة احتياطي: يأتي كل هيكل Tricon مزودًا بوحدتي طاقة، مما يضمن استمرار عمل النظام حتى في حالة فشل إحدى الوحدات.
-
قابل للاستبدال عبر الإنترنت: يمكن استبدال وحدة الطاقة 8311 دون الحاجة إلى إيقاف النظام، مما يسمح بأدنى قدر من الانقطاع وزيادة وقت تشغيل النظام.
-
موثوقية عالية: يوفر وحدة الطاقة طاقة تيار مستمر مستقرة لجميع وحدات Tricon، مع نظام إنذار وتشخيص قوي لمراقبة صحة مصدر الطاقة وضمان التشغيل المستمر.
-
مراقبة درجة الحرارة: يقوم مستشعر درجة الحرارة الزائدة بإصدار تحذير إذا تجاوزت درجة الحرارة الداخلية 181°F (83°C)، وهو ما يحدث عادةً عندما تصل درجات الحرارة المحيطة إلى 140°F (60°C) أو أكثر، مما يضمن بقاء النظام ضمن ظروف تشغيل آمنة.
-
توافق متعدد الاستخدامات: وحدة الطاقة 8311 متوافقة مع تكوينات الهيكل الرئيسي، التوسعة، والتوسعة البعيدة، مما يجعلها متعددة الاستخدامات لمختلف أحجام النظام والمتطلبات.
-
مضغوط وخفيف الوزن: يزن فقط 7.2 رطل (3.3 كجم)، وحدة الطاقة مضغوطة وسهلة الدمج في نظام Tricon.
وظائف التشخيص والإنذار:
تم تجهيز وحدة الطاقة 8311 بنظام تشخيص وإنذار شامل لضمان سلامة التشغيل:
- PASS: يشير إلى التشغيل الطبيعي.
- عطل: يتم التنبيه عند حدوث فشل حرج، يتطلب اهتمامًا فوريًا.
- إنذار: يُنبه المستخدمين إلى المشكلات المحتملة التي قد تؤثر على الأداء، مثل انخفاض البطارية أو حالات ارتفاع درجة الحرارة.
- TEMP: يراقب درجة حرارة وحدة الطاقة.
- BAT LOW: يحذر عندما يكون شحن البطارية منخفضًا، مما يشير إلى الحاجة إلى الاستبدال.
