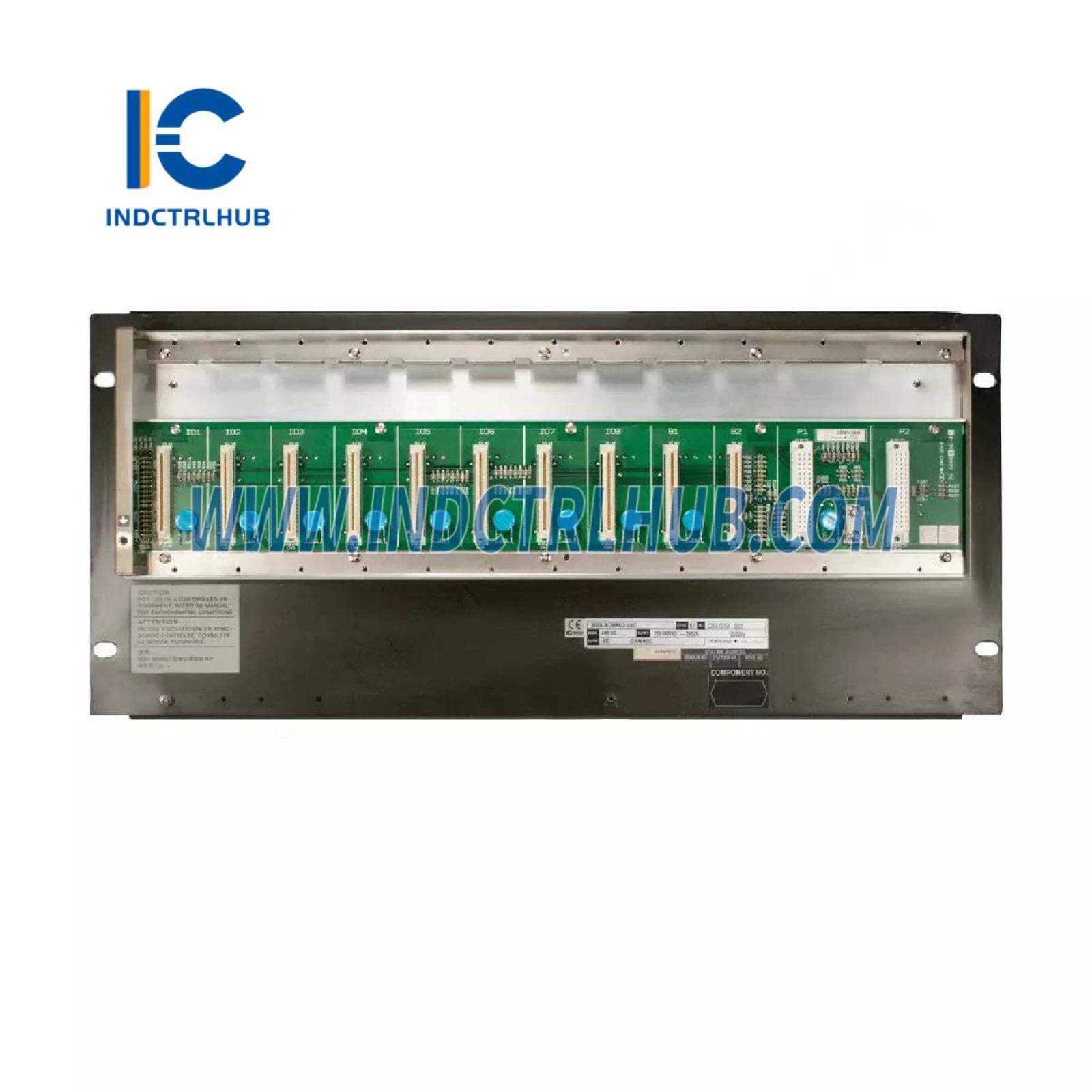

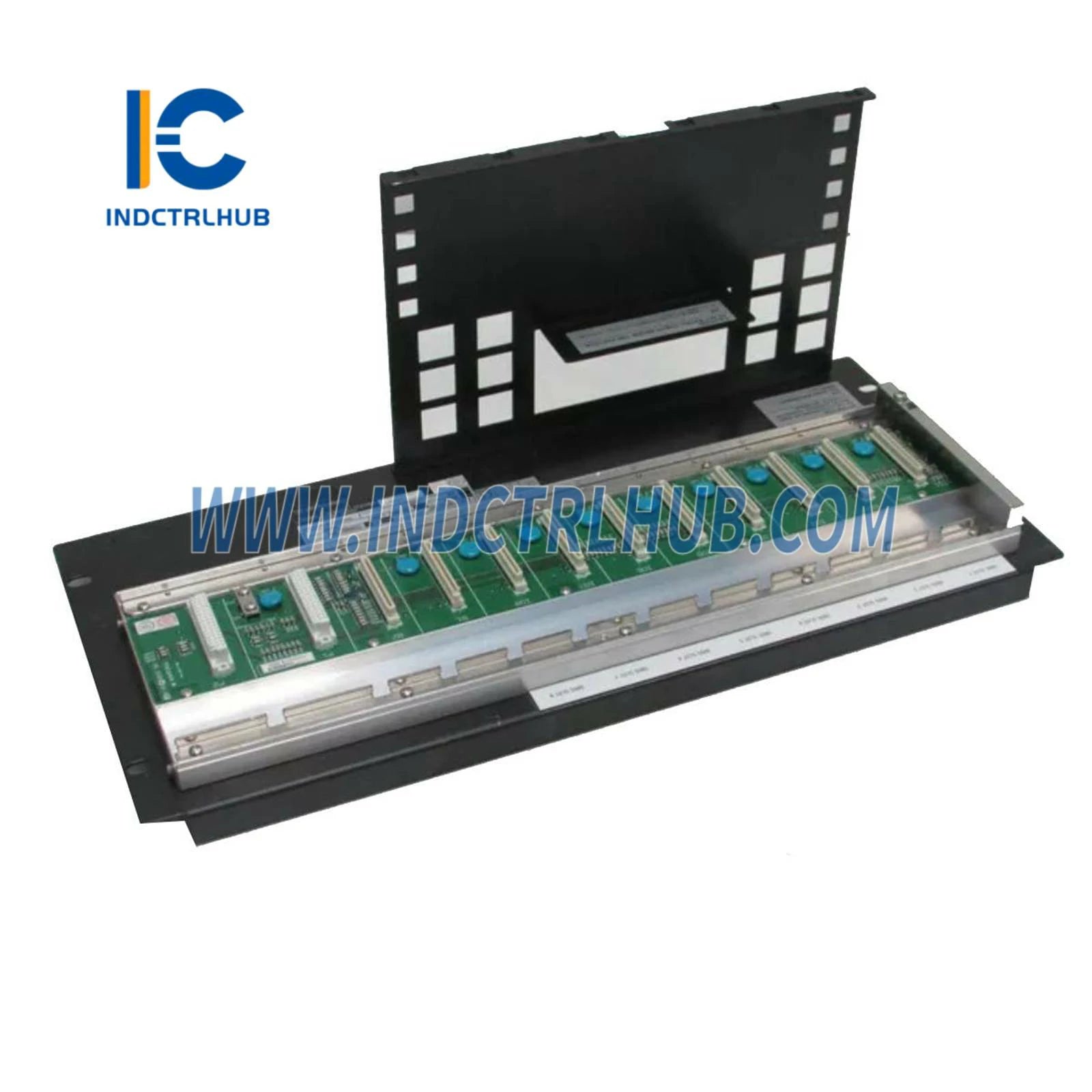

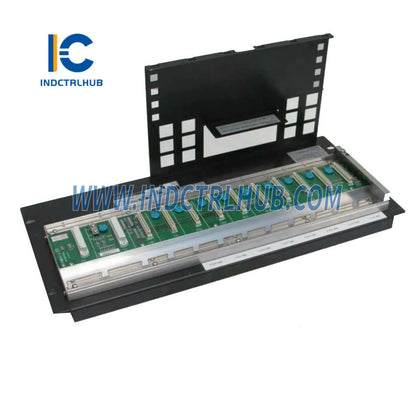

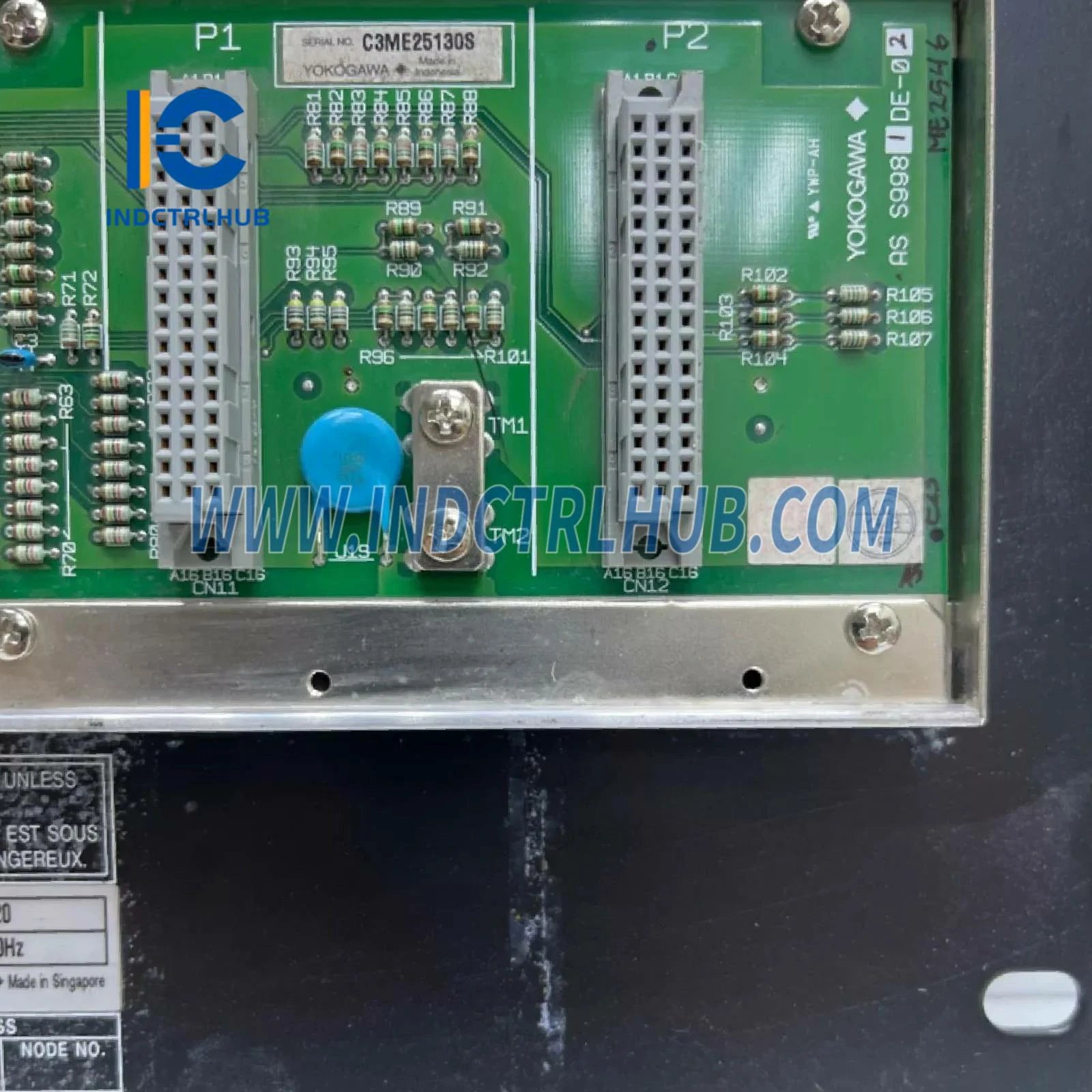

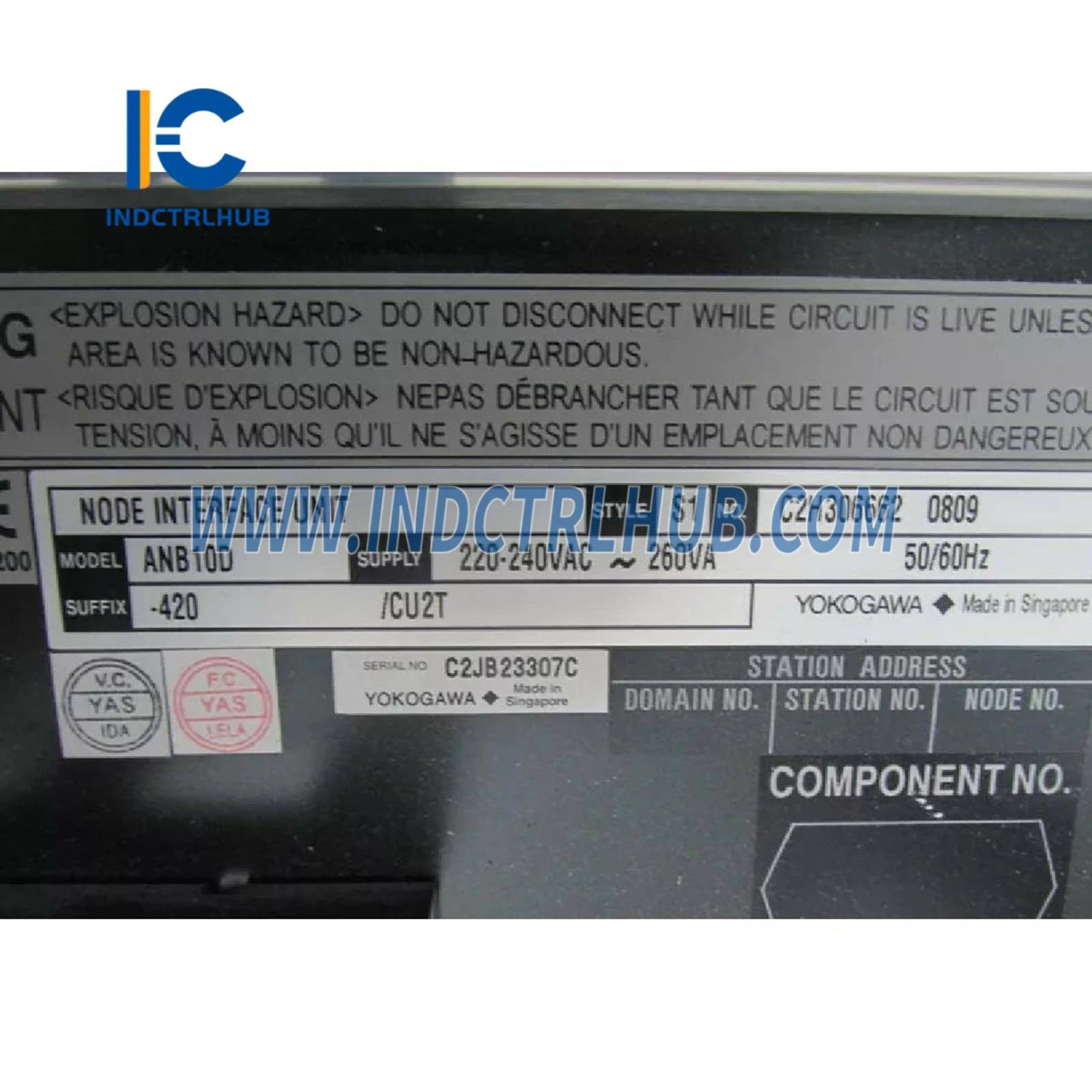

Yokogawa ANB10D-420 Dublikatli ESB avtobus uchun tugun birligi

Yokogawa ANB10D-420 Dublikatli ESB avtobus uchun tugun birligi

  • Manufacturer: Yokogawa

  • Product No.: ANB10D-420

  • Condition:Omborda 1000 ta mavjud

  • Product Type: Ikki baravar zaxira ESB avtobusi uchun Node Unit

  • Product Origin: Japan

  • Payment: T/T, Western Union

  • Weight: 10000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7 Qo'llab-quvvatlash
  • 30-Kunlik Qaytarishlar
  • Tez yetkazib berish

Mahsulot Tafsilotlari

Ishlab chiqaruvchi Yokogawa
Model/Qism raqami ANB10D-420
Tavsif Dual-Redundant ESB Bus uchun Tugun Birligi

Umumiy Ko‘rinish

ANB10D-420 - bu Dual-Redundant ESB (Ethernet Serial Bus) uchun Tugun birligi bo'lib, maydonchadan analog I/O signallari va kontakt I/O signallari ni Field Control Unit (FCU) ga uzatishni osonlashtirish uchun mo'ljallangan. Shuningdek, u ulangan I/O modullariga quvvat beradi. ESB Bus Tugun Birligi maydon qurilmalari bilan boshqaruv tizimini bog'lash uchun muhim element bo'lib, ishonchli ma'lumot uzatish va I/O modul quvvatini boshqarishni ta'minlaydi.

Standart Texnik Xususiyatlar

Texnik xususiyatlar Tafsilotlar
Ulanishi mumkin bo'lgan tugun birliklari soni - Maks. A2FV50, A2FV70, AFV30, AFV40 boshqaruv stansiyalari uchun 8 ta birlik (modelga qarab).
ESB Bus tugun ulanishi ESB Bus Coupler modullari EC401 yoki EC402 tugun birligini ulash uchun FCU ga o'rnatilishi kerak.
Quvvat manbai (Suffix kodlari bilan belgilang) - 100-120 V AC, chastota: 50/60 Gts
- 220-240 V AC, chastota: 50/60 Gts
- 24 V DC
Elektr quvvat iste'moli - 100-120 V AC: 200 VA, 120 W
- 220-240 V AC: 230 VA, 120 W
- 24 V DC: 5.5 A
Og'irligi Taxminan 10 kg (8 I/O modulni o‘z ichiga olgan holda)
O'rnatish 19 dyuymli rackga o‘rnatish (M5 x 4 vint)
Izolyatsiya Bash Kiritilgan (aksessuar)

Model Tavsifi

  • Model: Ikkita zaxira ESB avtobus uchun ANB10D tugun bloki

  • Qo'shimcha kodlar:

    • -4 Ikkita zaxira quvvat manbai
    • 1 100 - 120 V AC quvvat manbai
    • 2 220 - 240 V AC quvvat manbai
    • 4 24 V DC quvvat manbai
    • 5 Portlashdan himoyasiz asosiy tur
    • 6 ISA Standart G3 opsiyasi, harorat (-20 ºC dan 70 ºC gacha) opsiyasi va portlashdan himoyasiz
    • 7 ISA Standart G3 opsiyasi bilan va portlashdan himoyasiz
    • E Portlashdan himoya bilan asosiy tur
    • F ISA Standart G3 opsiyasi, harorat (-20 ºC dan 70 ºC gacha) opsiyasi va portlashdan himoya bilan
    • G ISA Standart G3 opsiyasi va portlashdan himoya bilan

  • Variant kodlari:

    • /CU2N ESB avtobus uchun ulanish bloki (2 dona) [Qism raqami: S9562FA]
    • /CU2T ESB avtobus uchun terminatorli ulanish bloki (2 dona) [Qism raqami: S9564FA]
    • /ATDOC Portlashdan Himoya Qoʻllanmasi
