Product Description
Umumiy ma'lumot
|
Parametr |
Qiymat |
|---|---|
|
Ishlab chiqaruvchi |
Yokogawa |
|
Model/Part raqami |

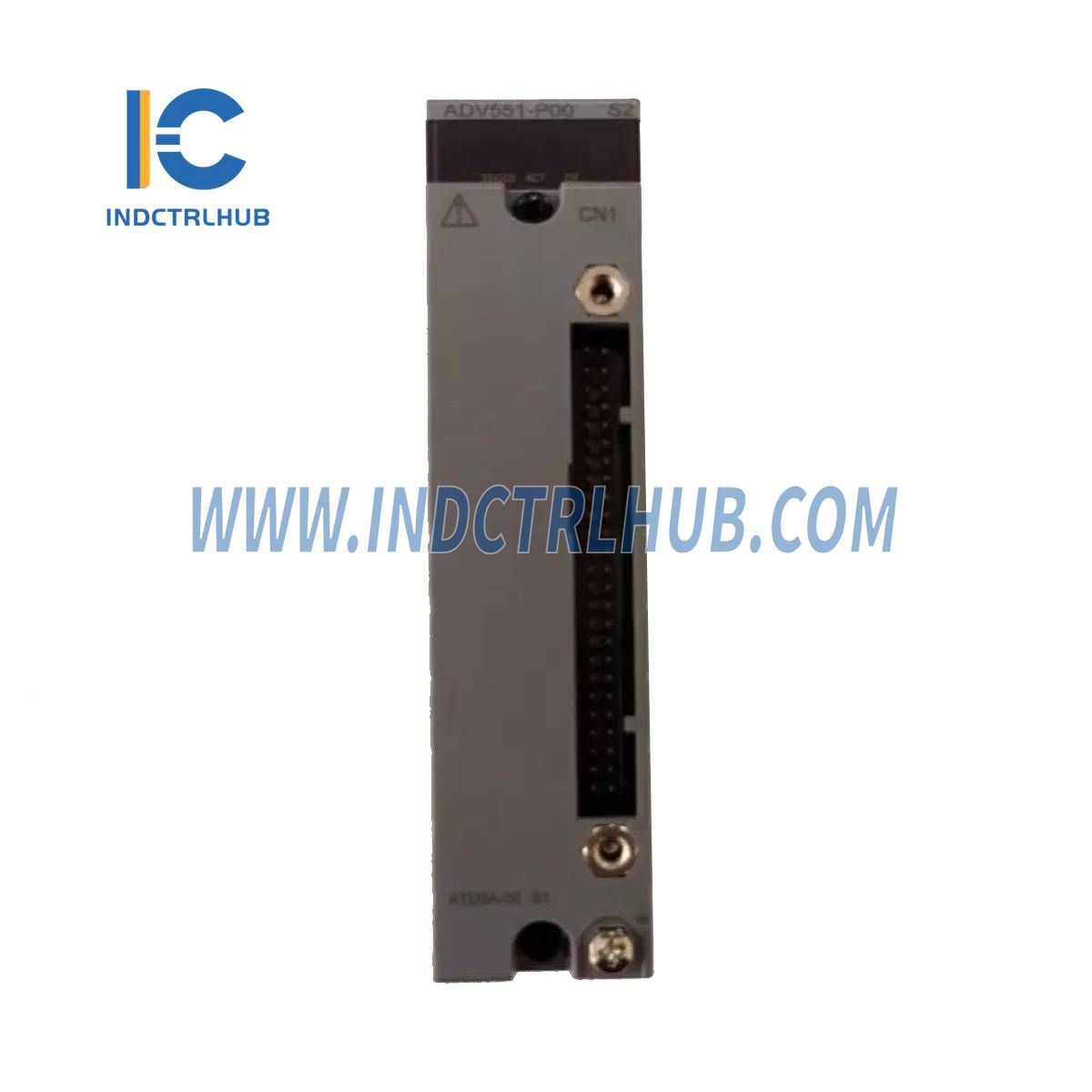

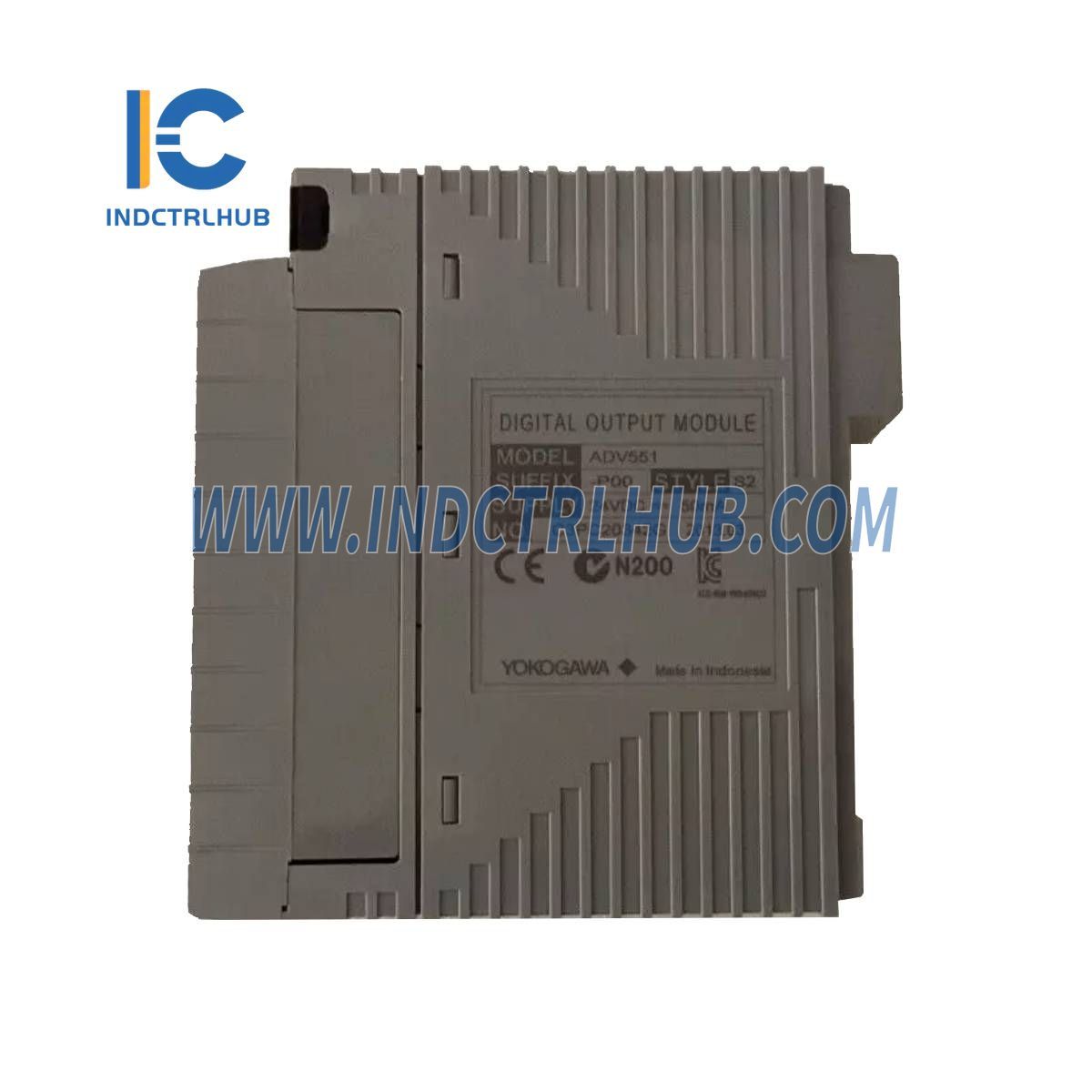

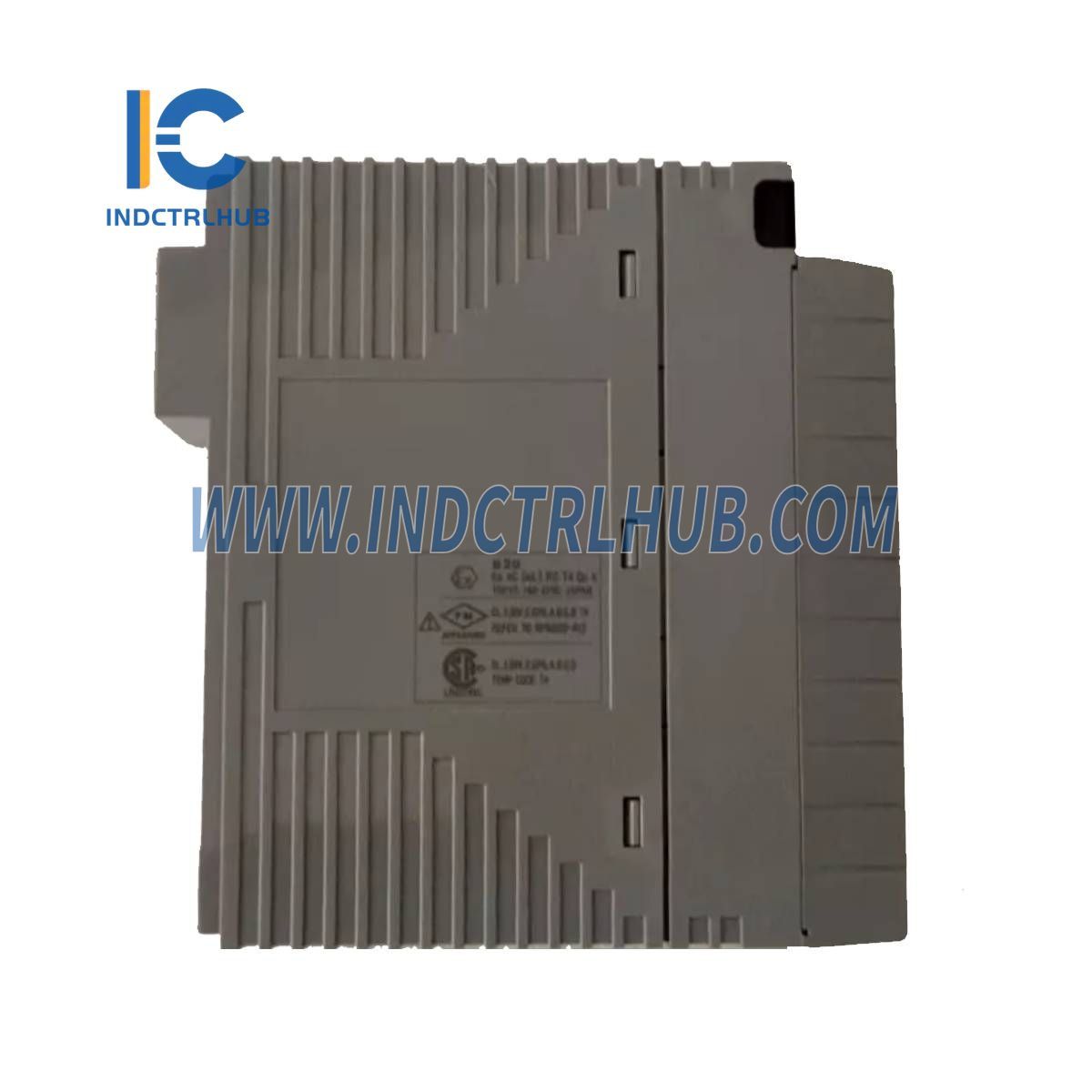

ADV551-P00 |
|
Mahsulot tavsifi |
Raqamli Chiqish Moduli (32-kanal, 24 V DC, Izolyatsiyalangan) |
Texnik xususiyatlar
|
Parametr |
ADV551 |
|---|---|
|
Chiqish kanallari soni |
32 |
|
Belgilangan Qo'llaniladigan Kuchlanish |
24 V DC |
|
Tashqi quvvat manbai reytingi |
24 V DC, 50 mA |
|
Tashqi Quvvat Manbai Kuchlanishi Oralig'i |
20.4 dan 26.4 V DC gacha |
|
Chiqish YOQILGAN Kuchlanish (Maksimal Qiymat) |
2 V DC |
|
Oqish oqimi (Chiqish Oʻchirilganda Maksimal Qiymat) |
0.1 mA |
|
Chiqish formati |
Joriy tortish |
|
*Maksimal yuk oqimi (1) |
100 mA/kanal, 26.4 V |
|
Bardoshli Kuchlanish |
Chiqish signali va tizim orasida: 2 kV AC (1 daqiqa) Umumiylar orasida: 500 V AC (1 daqiqa, har 16-kanal uchun umumiy minus (–) tomon) |
|
Funksiyalar |
Holat chiqishi, impuls kengligi chiqishi, vaqt-proporsion chiqishi |
|
Chiqish javob vaqti |
3 ms yoki kamroq (holat chiqishi uchun) 10 ms yoki kamroq (aralash holat va impuls chiqishlari uchun) |
|
Impuls kengligi |
8 ms dan 7200 s gacha |
|
Impuls kengligi aniqligi |
8 ms (maksimal 1 ms ON/OFF kechikishi qoʻshiladi) |
|
Maksimal tok iste'moli |
700 mA (5 V DC) 60 mA (tashqi quvvat manbai) |
|
Og'irlik |
Taxminan 0.20 kg |
|
Tashqi ulanish |
Bosim qisqich terminali, Maxsus kabel (AKB331), MIL ulanish kabeli |
Model va qo'shimcha kodlar
|
Qo‘shimcha kod |
Tavsif |
|---|---|
|
-P |
Impuls kengligi chiqishi funksiyasi/vaqtga proporsional chiqish funksiyasi bilan |
|
5 |
Holat ko'rsatkichisiz; portlashdan himoyasiz |
|
6 |
Holat ko'rsatkichi bilan; portlashdan himoyasiz |
|
E |
Holat ko'rsatkichi yo'q; portlashdan himoyalangan |
|
F |
Holat ko'rsatkichi bilan; portlashdan himoyalangan |
|
0 |
Asosiy tur |
|
3 |
ISA Standart G3 va harorat (-20 dan 70 °C gacha) bilan |
Variant Kodlari
|
Variant kodi |
Tavsif |
|---|---|
|
/D5A00 |
32-kanalli raqamli uchun KS kabel interfeysi adapteri bilan [Model: ATD5A-00] |
|
/D5S00 |
Raqamli chiqish uchun bosim qisqich terminal bloki bilan [Model: ATD5S-00] |
|
/D5S10 |
Raqamli chiqish uchun bosim qisqich terminal bloki bilan (toʻlqin yutgich) [Model: ATD5S-10] |
|
/D5D00 |
Raqamli chiqish uchun juft bosim qisqich terminal bloki bilan [Model: ATD5D-00] |
|
/D5D10 |
Raqamli chiqish uchun juft bosim qisqich terminal bloki bilan (toʻlqin yutgich) [Model: ATD5D-10] |
|
/CCC01 |
MIL kabeli uchun ulagich qopqogʻi bilan [Model: ACCC01] |
