Product Description
Mahsulotga umumiy nazar

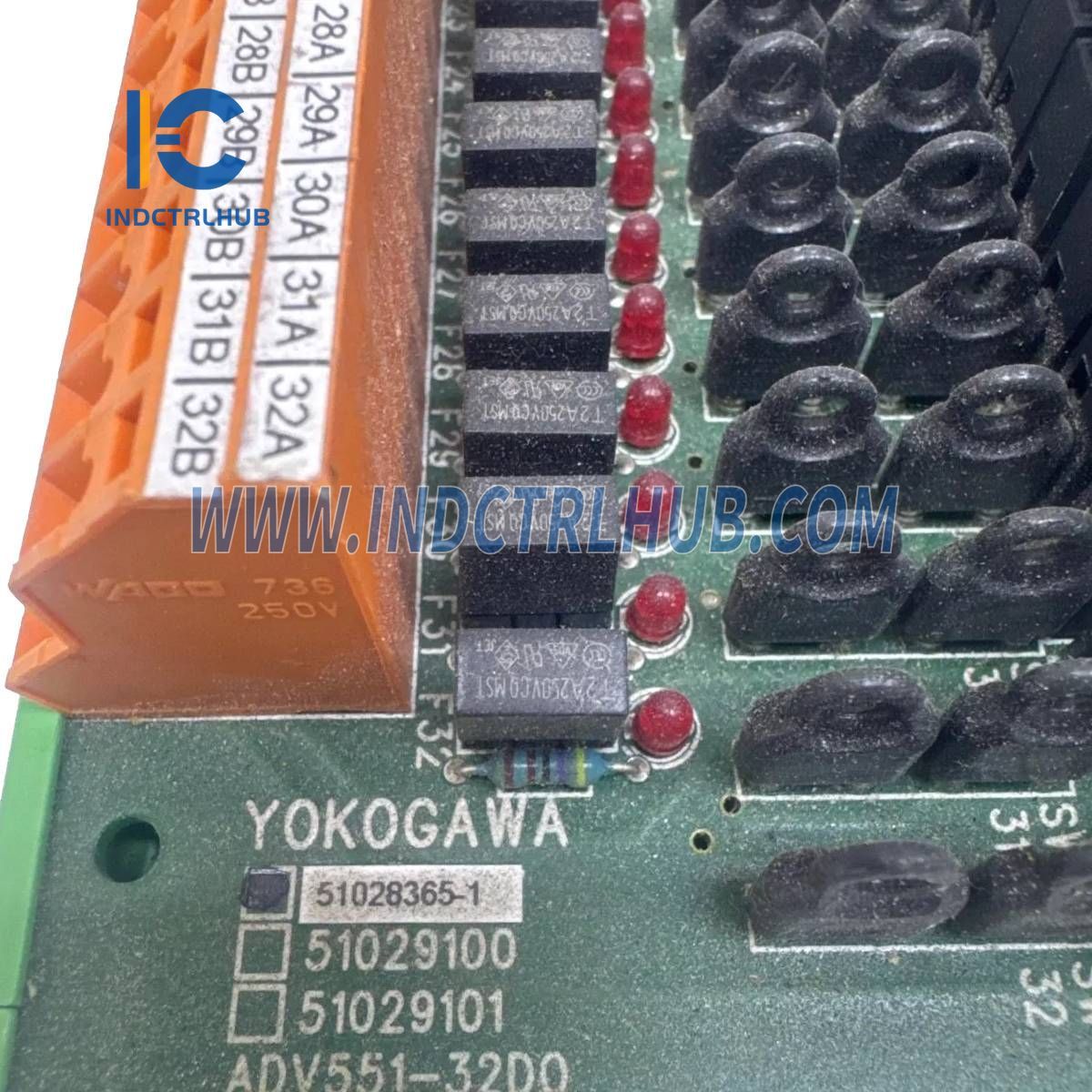

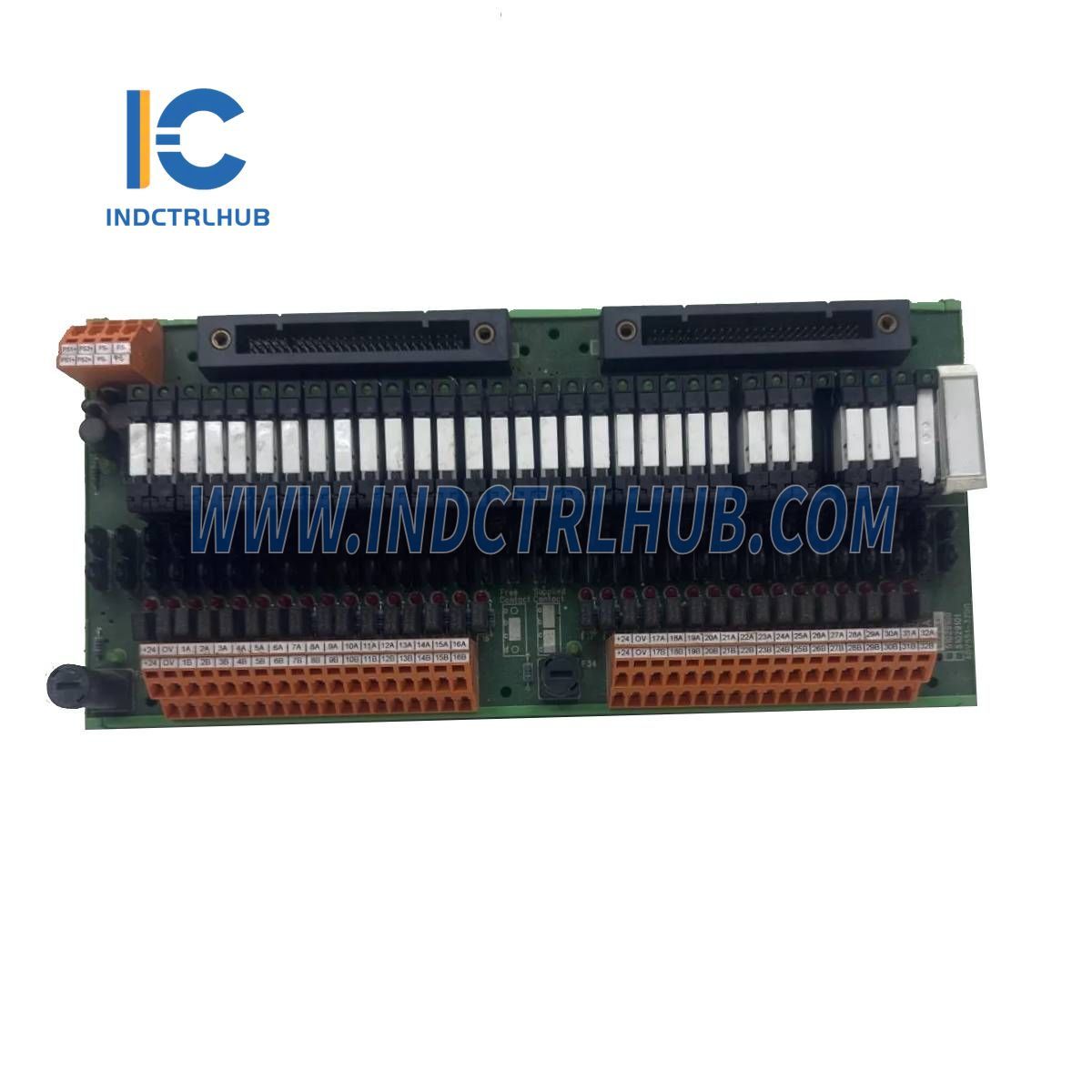

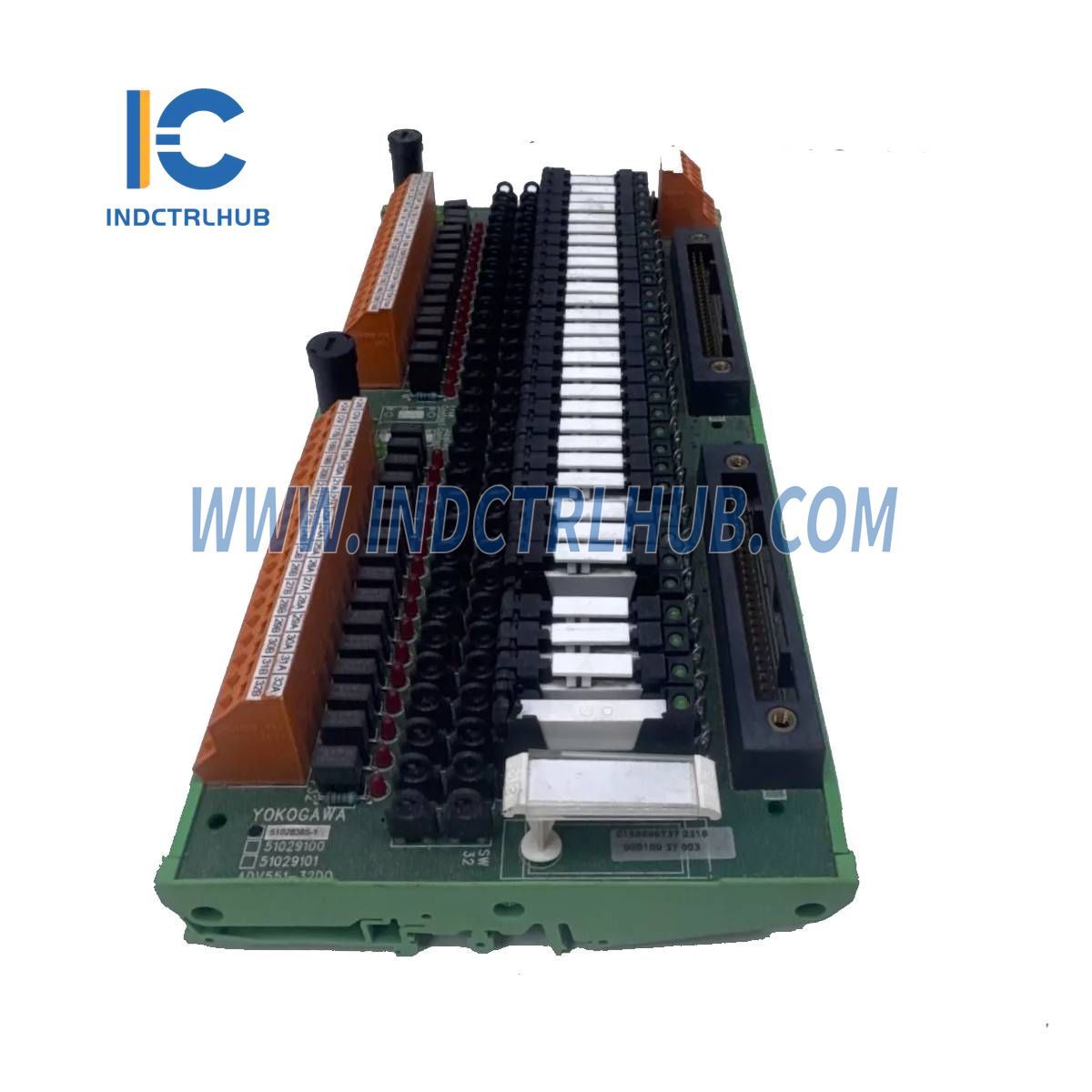

Yokogawa ADV551-32DO - bu Yokogawa CENTUM Tarqatilgan Boshqaruv Tizimlari (DCS) yoki ProSafe-RS Xavfsizlik Instrumentatsiya Tizimlarida (SIS) foydalanish uchun mo'ljallangan Raqamli Chiqish Moduli. Ushbu modul 24 V DC tranzistor kontakt signallarini aktuatorlar, klapanlar yoki relelar kabi maydon qurilmalariga uzatish uchun 32 chiqish kanaliga ega bo'lib, izolyatsiyalangan raqamli chiqish imkoniyatlarini taqdim etadi. U odatda ESB Bus Node Units yoki Field Control Units ga o'rnatiladi va ikki karra zaxira konfiguratsiyalarini qo'llab-quvvatlaydi, bu esa uni neft va gaz, kimyo ishlov berish va elektr energiyasi ishlab chiqarish kabi sanoat sohalarida ishonchli boshqaruv signallari uchun mos qiladi.
Texnik xususiyatlar
ADV551-32DO ADV551 seriyasi uchun standart xususiyatlarga asoslangan quyidagi texnik ko'rsatkichlarga ega:
| Element | Texnik xususiyat |
|---|---|
| Model/Part raqami | ADV551-32DO |
| Ishlab chiqaruvchi | Yokogawa |
| Tavsif | Raqamli Chiqish Moduli (32-kanalli, 24 V DC, izolyatsiyalangan) |
| Seriya | ADV551 (CENTUM / ProSafe-RS FIO) |
| Chiqishlar soni | 32 kanal, izolyatsiyalangan |
| Belgilangan Qo'llaniladigan Kuchlanish | 24 V DC |
| Tashqi Quvvat Manbai Kuchlanishi Oralig'i | 20.4 dan 26.4 V DC gacha |
| Maksimal yuk oqimi | Har bir kanal uchun 100 mA, 26.4 V |
| Chiqish YOQISH Kuchlanishi Maksimumi | 2 V DC |
| Oqish Joriy Maksimumi (Chiqish O‘CHIRILGAN) | 0.1 mA |
| Chiqish formati | Joriy tortish |
| Chiqish javob vaqti | 3 ms yoki kamroq (holat chiqishi uchun) 10 ms yoki kamroq (aralash holat va impuls chiqishlari uchun) |
| Bardoshli Kuchlanish | Chiqish signali va tizim o'rtasida 1 daqiqa davomida 2 kV AC |
| Ishlash harorati | -20°C dan 70°C gacha (-4°F dan 158°F gacha) |
| Og'irlik | Taxminan 0.2 kg (0.44 funt) |
Qo'shimcha Tafsilotlar
ADV551-32DO standart ishlatilishi va hujjatlari asosida quyidagi qo'shimcha ma'lumotlarni o'z ichiga oladi:
| Kategoriya | Tafsilotlar |
|---|---|
| Funktsiya | Maydon qurilmalariga 32-kanalli 24 V DC tranzistor kontakt signallarini uzatadi |
| O'rnatish | ESB avtobus tugun birligida o'rnatilgan (masalan, ANB10S) yoki Maydon Boshqaruv Birligida (masalan, AFV30S) |
| Moslik | CENTUM DCS, ProSafe-RS SIS, ikki karra zaxira sozlamasini qo'llab-quvvatlaydi |
| Ulanish variantlari | Bosimli terminal blok, MIL kabeli yoki KS kabel interfeysi adapteri |
| Xususiyatlar | Kanal izolyatsiyasi, ikki karra zaxira imkoniyati, holat/puls/vaqt-proporsion chiqish funksiyalari |
| Sertifikatlar | Sanoat standartlariga javob beradi (masalan, CE) |
| Qism Turi | Yangi, ortiqcha yoki qayta tiklangan |
