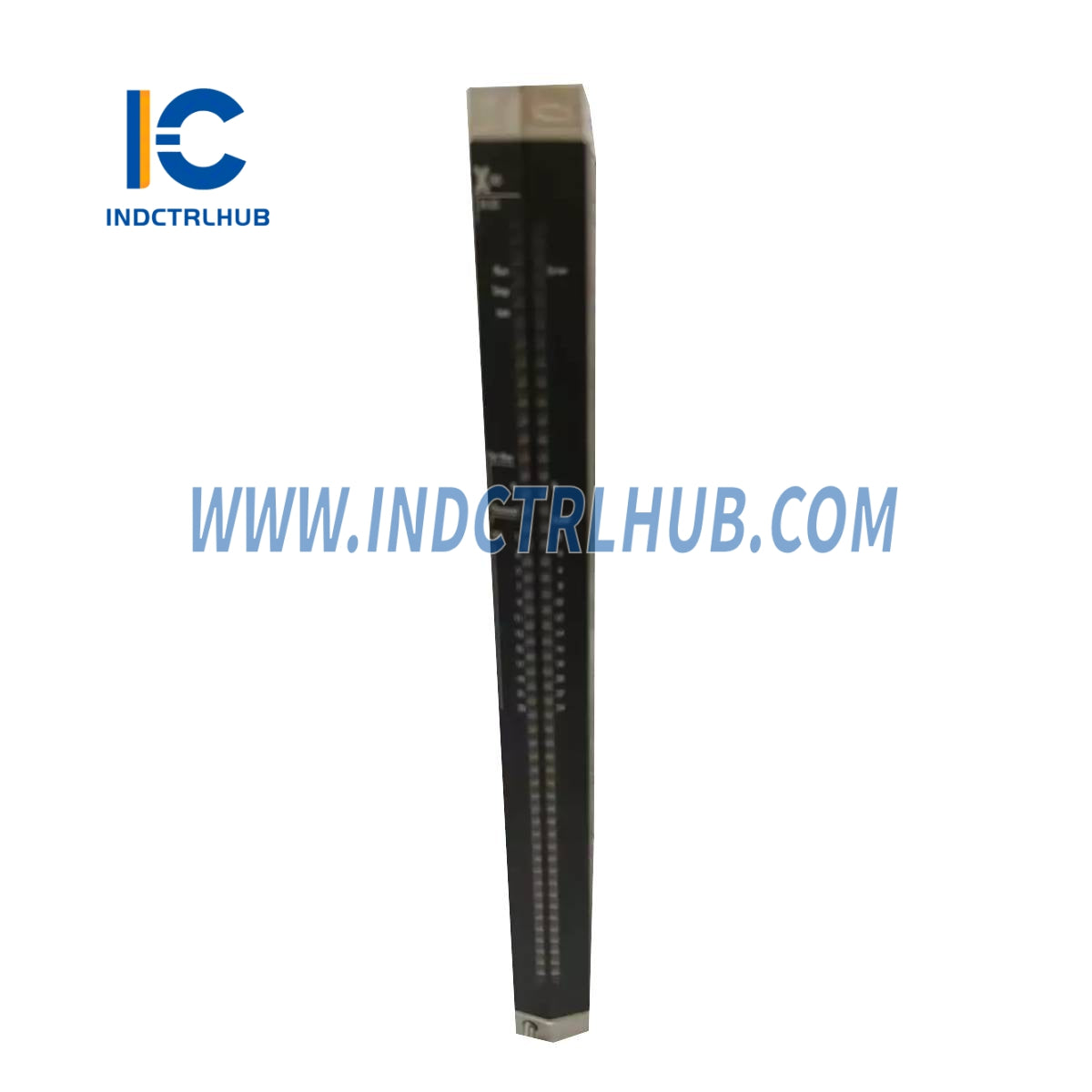

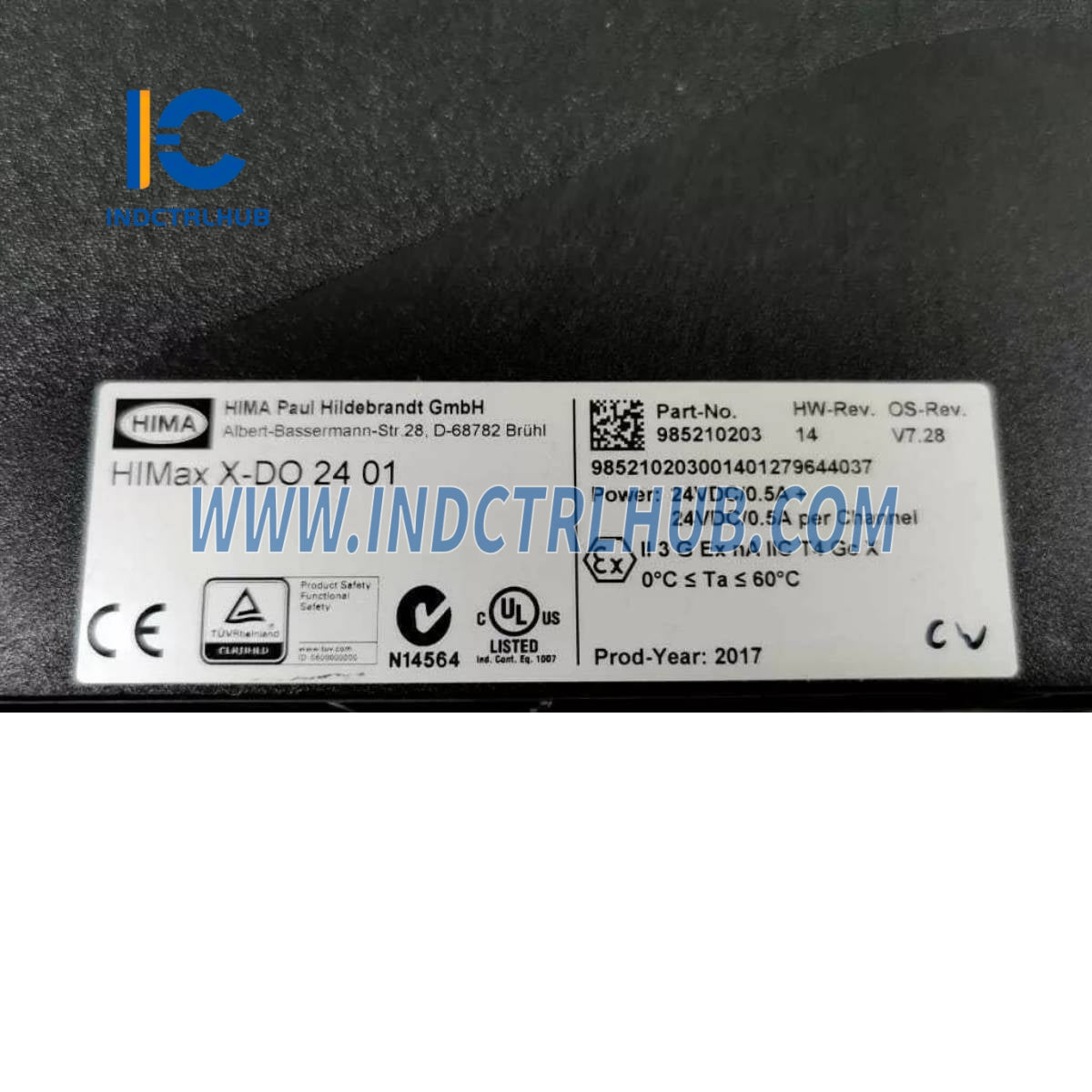

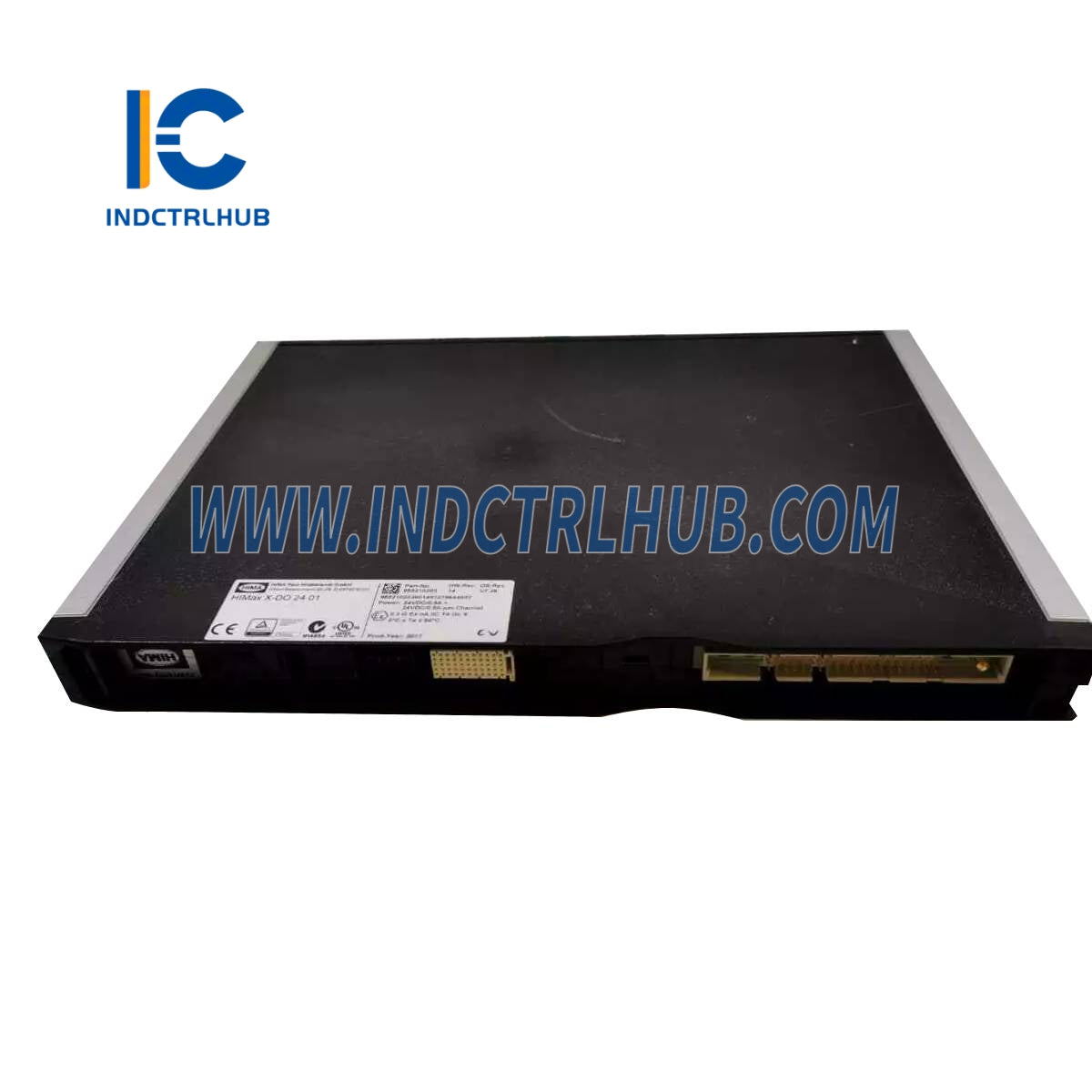

HIMA X-DO 24 01 raqamli chiqish moduli

Model/Qism raqami

X-DO 24 01

Tavsif

Raqamli Chiqish Moduli

Ta'minot kuchlanishi

24 VDC (-15% dan +20% gacha), rp _ 5%, PELV, SELV

Joriy Kirish (Bo'shda)

Min. 0.5 A

Doimiy yuk

Maks. 12 A da 24 VDC

Elektr izolyatsiyasi

Yo'q

Ishlash harorati

0 dan +60 °C gacha

Saqlash Harorati

-40 dan +85 °C gacha

Namlik

Maks. 95% nisbiy namlik, kondensatsiyasiz

Himoya turi

IP20

O'lchamlar (B x K x Ch)

310 x 29.2 x 230 mm

Ogʻirligi

Taxminan 1.0 kg

Chiqishlar soni (Kanallar)

24 (Elektr jihatdan izolyatsiyalanmagan)

Chiqish kuchlanishi

_ L+ ichki kuchlanish tushishidan ayiriladi

Kuchlanish tushishi (Yuqori daraja)

0.8 V da 0.75 A chiqish joriyi

Nominal reytingli joriy (Yuqori daraja)

0.5 A (Oraliq: 0.01 _ 0.6 A)

Jami joriy (Modul chegarasi)

12 A

Sizish Joriy (Past Daraja)

< 500 µA

Ortib ketgan joriyni uzish

I > 0.75 A

Joriyni cheklash (Qisqa tutashuv)

2 A

Ort tok/Qisqa tutashuv xatti-harakati

Ta’sirlangan chiqish o‘chiriladi va siklik ravishda qayta yoqiladi

Omatik yuk

Nominal tokgacha (0.5 A)

Induktiv Yuk

Maks. 50 H

Lampali yuk (24V lampalar)

Maks. 4 Vt

Kapasitiv yuk

Maks. 100 µF

Chiziq monitoringi (OC chegarasi)

_ 5 mA

Qisqa tutashuv chegarasi (QT chegarasi)

0.75 A (Oraliq: 0.75 _ 0.8 A)

O‘tkazuvchanlikdan himoya qilish

33 V (Maks. 43 V)

O‘tkazish vaqti (Omatik yuk)

_ 100 µs

Sinov impuls (Omatik yuk)

Typ. 200 µs
