Product Description
Genel bilgi
|
Parametre |
Değer |
|---|---|
|
Üretici |
Yokogawa |
|
Model/Parça Numarası |

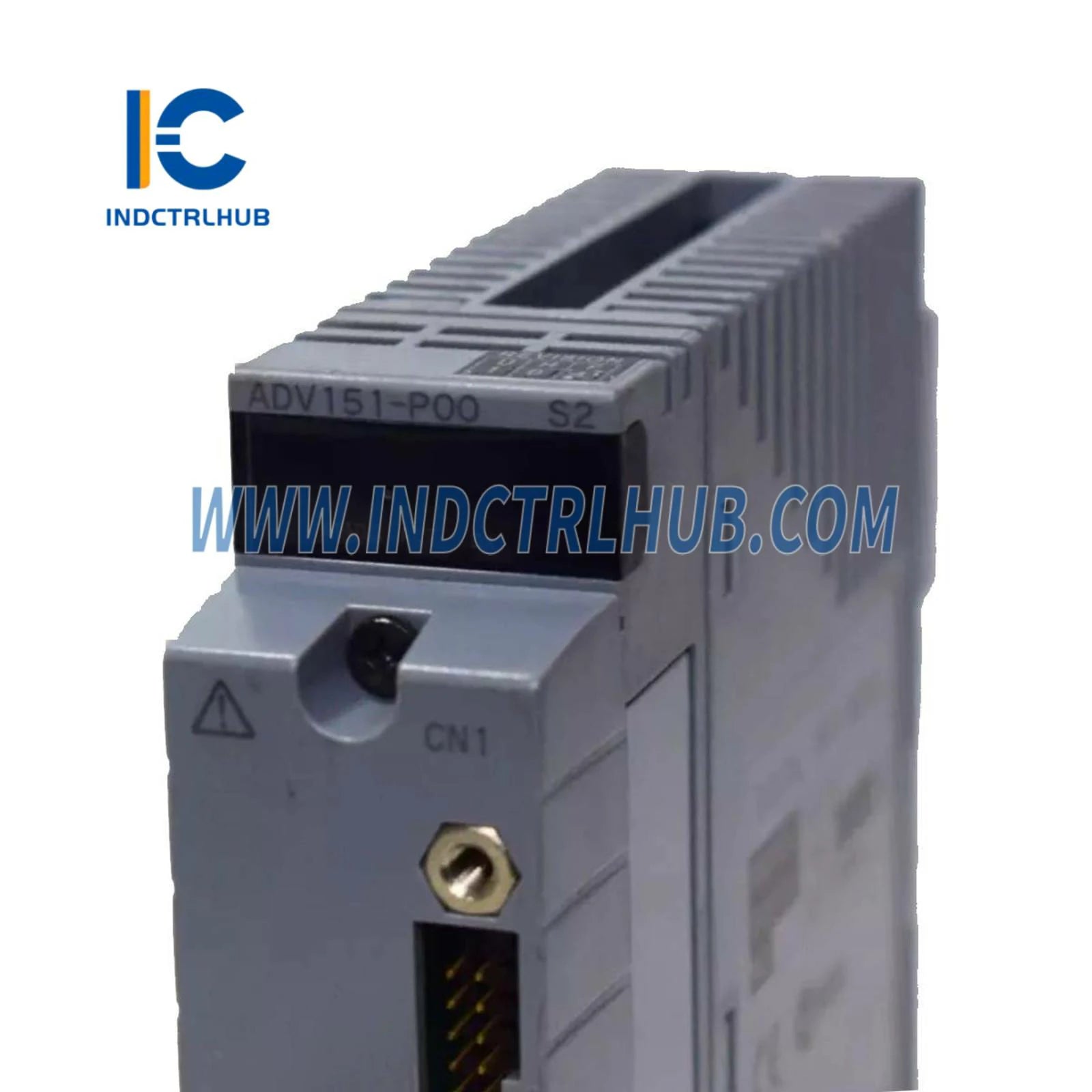

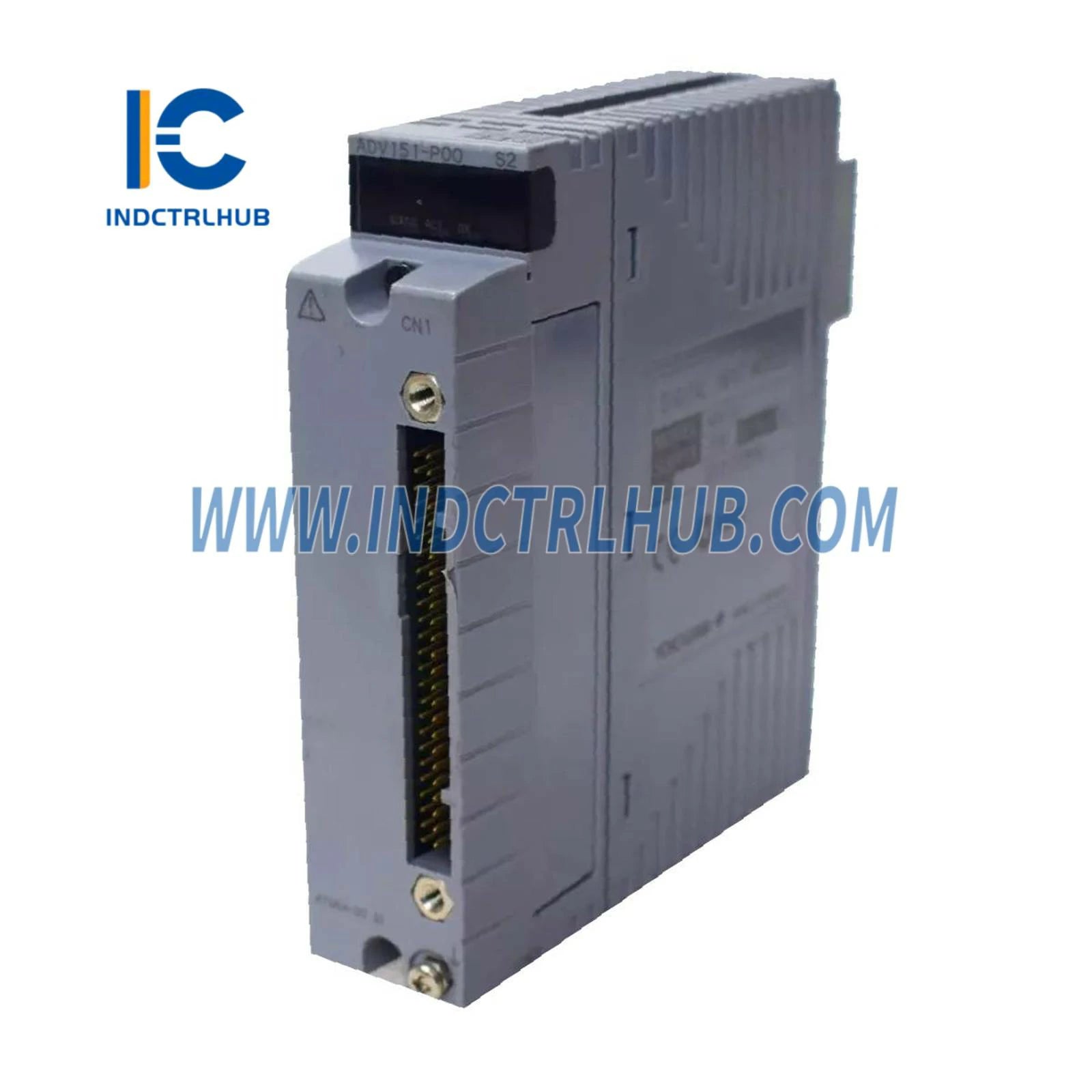

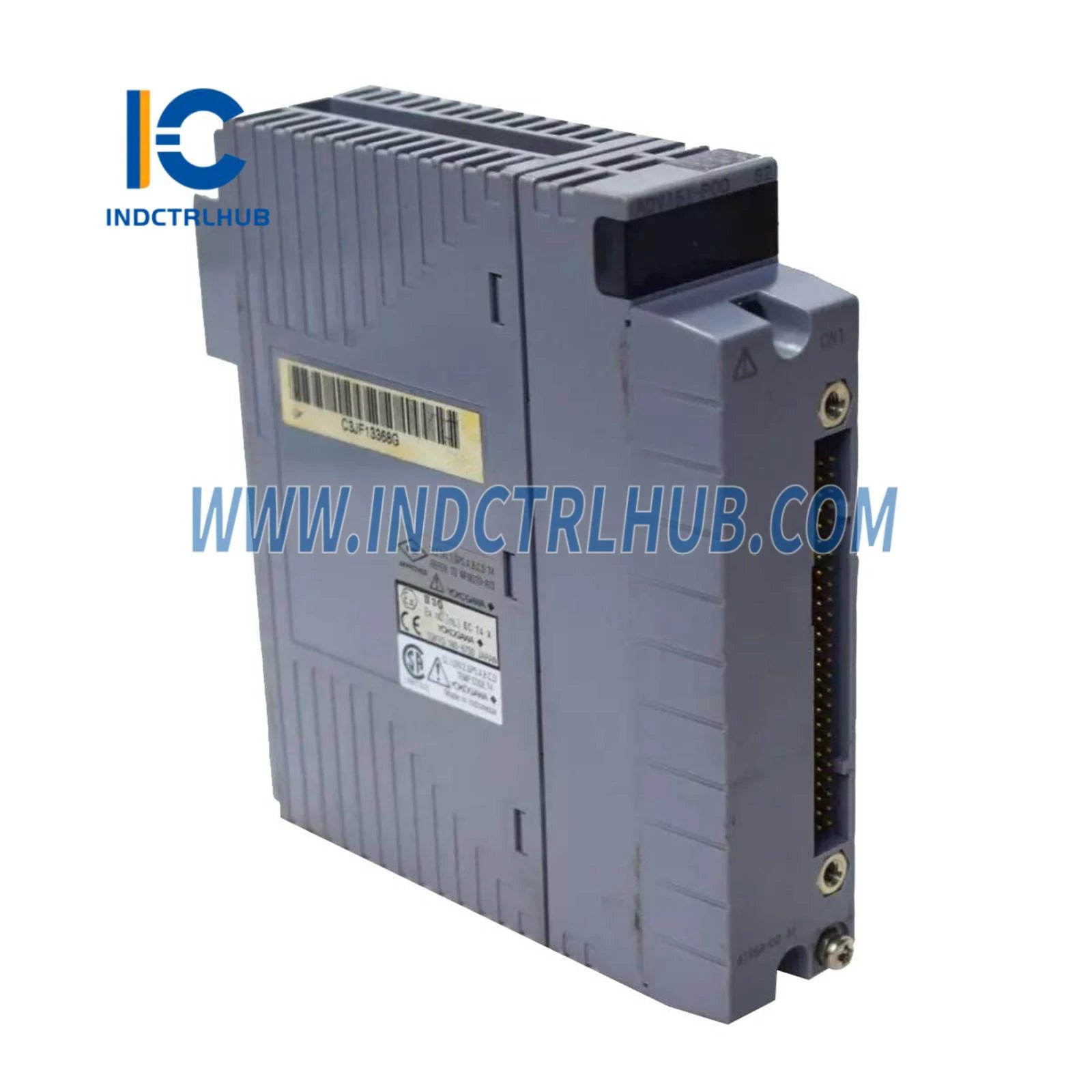

ADV151-P00 |
|
Ürün Açıklaması |
Dijital Giriş Modülü (32 kanallı, 24 V DC, İzoleli) |
Teknik Özellikler
|
Parametre |
ADV151-P/ADV151-E |
|---|---|
|
Giriş Kanalı Sayısı |
32 |
|
Nominal Giriş Voltajı |
24 V DC (sink/source) |
|
Giriş AÇIK Voltajı |
18 ila 26,4 V DC |
|
Giriş KAPALI Voltajı |
5,0 V DC veya daha az |
|
Giriş Akımı (Nominal Giriş Voltajında) |
4.1 mA ±%20 her kanal için |
|
Maksimum İzin Verilen Giriş Voltajı |
30,0 V Doğru Akım |
|
Dayanım Gerilimi |
Giriş sinyali ile sistem arasında: 2 kV AC (1 dakika) Ortaklar arasında: 500 V AC (1 dk, her 16 kanalda ortak) |
|
Fonksiyonlar |
Durum girişi, Buton girişi, SOE girişi (yalnızca ADV151-E) |
|
Giriş Tepki Süresi |
8 ms veya daha az (durum girişi için) |
|
Minimum AÇIK Algılama Süresi |
20 ms (pushbutton girişi için) |
|
Maksimum AÇMA/KAPAMA Döngüsü |
25 Hz (düğme girişi için) |
|
Maksimum Akım Tüketimi |
500mA (5VDC) |
|
Ağırlık |
Yaklaşık 0,30 kg |
|
Dış Bağlantı |
Basınçlı klemens terminali, Özel kablo (AKB331), MIL konnektör kablosu |
Model ve Sonek Kodları
|
Sonek Kodu |
Tanım |
|---|---|
|
-P |
Butonlu giriş ile |
|
-VE |
SOE yakalama ile (*1) |
|
5 |
Durum göstergesi olmadan; patlama koruması olmadan |
|
6 |
Durum göstergeli; patlamaya karşı korumasız |
|
E |
Durum göstergesi olmadan; patlama korumalı |
|
F |
Durum göstergeli; patlamaya karşı korumalı |
|
0 |
Temel tip |
|
3 |
ISA Standard G3 ve sıcaklık (-20 ila 70 °C) ile |
Seçenek Kodları
|
Seçenek Kodu |
Tanım |
|---|---|
|
/D5A00 |
32 kanallı dijital için KS Kablo Arayüz Adaptörü [Model: ATD5A-00] |
|
/B5S00 |
Dijital Giriş için Basınçlı Klemens Blok [Model: ATB5S-00] |
|
/B5S10 |
Dijital Giriş için Basınçlı Klemens Blok (gerilim sönümleyici) [Model: ATB5S-10] |
|
/B5D00 |
Dijital Giriş için Çift Basınçlı Klemens Bloklu [Model: ATB5D-00] |
|
/B5D10 |
Dijital Giriş için Çift Basınçlı Klemens Bloğu (gerilim sönümleyici) [Model: ATB5D-10] |
|
/CCC01 |
MIL Kablosu için Konnektör Kapağı [Model: ACCC01] |
