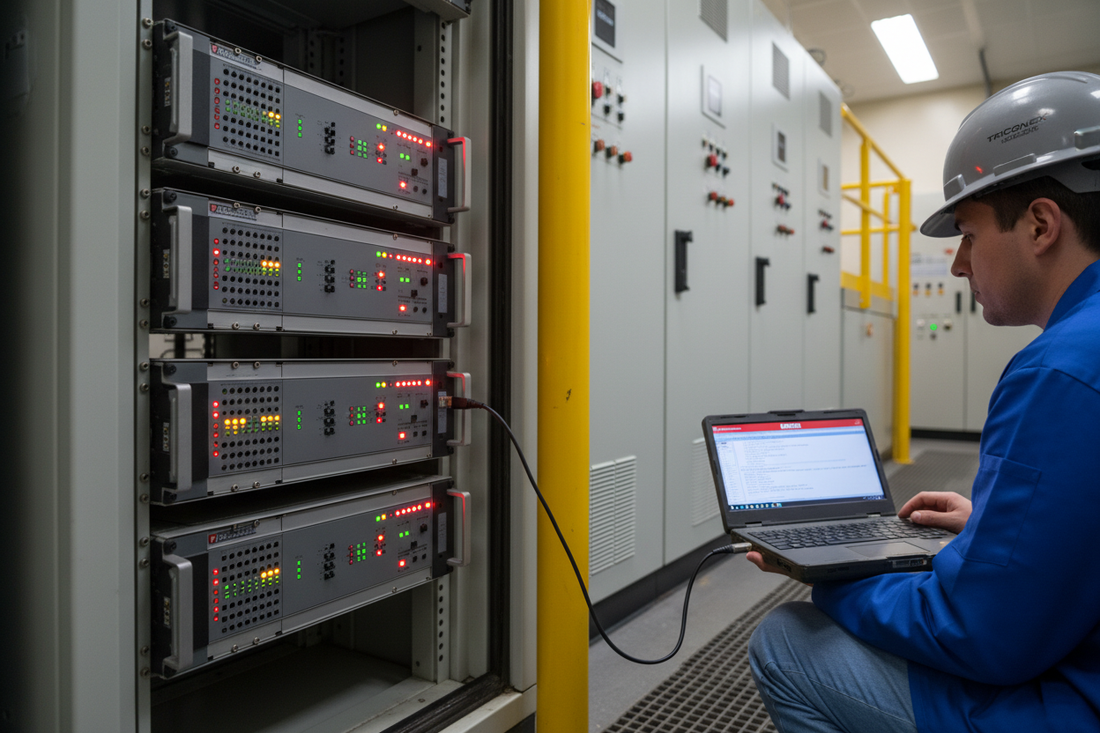

Triconex Güvenlik Sistemi Ortak Hata Kodları ve Sorun Giderme İpuçları
Triconex Güvenlik Enstrümantasyon Sistemlerine Giriş
Şimdi Schneider Electric'in bir parçası olan Triconex güvenlik sistemi, dünya çapında proses endüstrileri için Güvenlik Enstrümantasyon Sistemlerinde (SIS) altın standartı temsil eder. Üçlü Modüler Yedekli (TMR) mimariyi kullanan Triconex kontrolörleri, petrol & gaz, petrokimya, enerji üretimi ve diğer yüksek riskli tesislerde kritik güvenlik fonksiyonları için SIL 3 sertifikalı koruma sağlar.
Ancak, en sağlam güvenlik sistemleri bile derhal teşhis ve çözüm gerektiren arızalar yaşayabilir. Bu kapsamlı rehber, sistem bütünlüğünü korumak ve güvenlik sistemi kesintilerini en aza indirmek için en yaygın Triconex arıza kodları, tanı prosedürleri ve kanıtlanmış sorun giderme stratejilerini kapsar.
Triconex TMR Mimarisi ve Arıza Tespiti Anlayışı
Üçlü Modüler Yedeklilik Temelleri
Triconex sistemleri, aynı mantığı eşzamanlı olarak yürüten üç bağımsız işlem kanalı (A, B, C) kullanır. Sistem, doğru çıktıyı belirlemek için 3'te 2 oy kullanma yöntemini kullanır; bu da hata toleransı, otomatik hata tespiti, çevrimiçi onarım yeteneği ve SIL 3 uyumluluğu için %99'dan fazla tanı kapsamı sağlar.
Ana Triconex işlemci modülleri arasında 3006 EMP II Ana İşlemci, 3007 Ana İşlemci (v9.0-v9.5), 3008 Ana İşlemci (v9.6+), 3008N Ana İşlemci (V10 TMR) ve 3009 Ana İşlemci bulunmaktadır.
En Yaygın 12 Triconex Arıza Kodu ve Çözümleri
1. Modül Arızası - Tek Kanal Arızası
Arıza Kodu: Modül Arızası (Etkilenen kanalda sarı LED)
Belirtiler: Bir TMR modülünün bir kanalı arıza göstergesi verirken diğer iki kanal normal çalışıyor
Yaygın Nedenler: Modül içindeki bileşen arızası, güç kaynağı voltaj sapması, backplane iletişim hatası veya modül yazılımı bozulması
Sorun Giderme Adımları:
- TriStation tanı aracı kullanarak arızalı modül ve kanalı belirleyin
- Modüldeki LED göstergelerini kontrol edin - sarı LED kanal arızasını gösterir
- Arızalı kanalın güç kaynağı voltajlarını doğrulayın
- Backplane oturuşunu kontrol edin - modülü çıkarıp tekrar takın
- Arıza devam ederse, modülü değiştirin (sistem 2 sağlam kanal üzerinde çalışmaya devam eder)
- Değişim sonrası, tüm üç kanalın normal çalışmaya döndüğünü doğrulayın
Etkilenen Modüller: DI3301 Dijital Giriş, DO3401 Dijital Çıkış, 3721N Analog Giriş, 3806E Analog Çıkış dahil tüm TMR modülleri
2. İletişim Modülü Arızası
Arıza Kodu: CM Arızası / İletişim Kaybı
Belirtiler: Triconex kontrolörü ile dış sistemler (DCS, SCADA, HMI) arasındaki iletişim kaybı
Yaygın Nedenler: Ağ kablosu bağlantısının kesilmesi, iletişim modülü donanım arızası, protokol yapılandırma uyumsuzluğu, ağ anahtarı sorunları veya aşırı ağ trafiği
Sorun Giderme Adımları:
- Fiziksel ağ bağlantılarını 4351B Tricon İletişim Modülü, 4354 TCM veya 4609 Gelişmiş İletişim Modülü için kontrol edin
- İletişim modülündeki LED durumunu doğrulayın - bağlantı ve etkinlik göstergeleri
- Ağ kablosu sürekliliğini test edin ve hasarlıysa değiştirin
- TriStation\'da iletişim modülü yapılandırmasını gözden geçirin
- Ağ anahtarı port durumunu ve yapılandırmasını kontrol edin
- Donanım arızası şüphesi varsa, iletişim modülünü değiştirin
Önleme: Kritik uygulamalar için yedekli iletişim yolları ve 4119A Gelişmiş ICM kullanın.
3. Güç Kaynağı Arızası
Arıza Kodu: PS Arızası / Güç Modülü Alarmı
Belirtiler: Güç kaynağı arıza LED\'i yanıyor, potansiyel sistem kararsızlığı veya kapanma
Yaygın Nedenler: AC giriş voltajının spesifikasyon dışı olması, güç kaynağı modülü bileşen arızası, aşırı yük durumu, soğutma fanı arızası veya DC çıkış voltajı sapması
Sorun Giderme Adımları:
- AC giriş voltajını 8310, 8311 veya 8312 Güç Modülü için kontrol edin
- DC çıkış voltajlarını doğrulayın (genellikle +5VDC, ±15VDC, +24VDC)
- Toplam sistem güç tüketimini güç kaynağı kapasitesi ile karşılaştırın
- Soğutma fanı çalışmasını ve hava akışını kontrol edin
- Güç terminallerinde gevşek bağlantı veya korozyon olup olmadığını kontrol edin
- Arızalı güç modülünü değiştirin - minimum kesinti için sıcak değiştirilebilir HFE1600-24 1600W modülünü kullanın
Eski sistemlerde, 8301A 24VDC Güç Kaynağı ve PS4127000 / PS4144110 modüllerinin değiştirilmesi gerekebilir.
4. G/Ç Modülü Oy Uyuşmazlığı
Arıza Kodu: Oy Uyuşmazlığı / Fark Alarmı
Belirtiler: Sistem, bir G/Ç modülündeki üç TMR kanal arasındaki farkı algılar
Yaygın Nedenler: Saha kablolama hatası (açık devre, kısa devre, topraklama hatası), sensör veya aktüatör arızası, sonlandırma paneli kablolama hatası, EMI/RFI paraziti veya modül kalibrasyon sapması
Sorun Giderme Adımları:
- TriStation aracılığıyla hangi G/Ç noktasının oy uyuşmazlığı gösterdiğini belirleyin
- Saha kablolamasını 9667-810 Harici Sonlandırma Paneli, 8984 Sonlandırma Paneli veya 9863-710 Analog Çıkış Paneli üzerinde kontrol edin
- Sonlandırma panelinde saha sinyalini ölçün - tüm üç kanalın aynı girişi aldığını doğrulayın
- Gevşek terminal bağlantıları veya hasarlı kablolama olup olmadığını kontrol edin
- Saha cihazını (sensör/verici/valf) doğru çalışması için test edin
- Gürültüyü en aza indirmek için kablo koruması ve topraklamayı doğrulayın
Etkilenen Modüller: 3503E Dijital Giriş, 3625 Dijital Çıkış, 3723X Analog Giriş, 3807 Bipolar Analog Çıkış
5. İşlemci Modülü Arızası
Arıza Kodu: MP Hatası / Ana İşlemci Hatası
Belirtiler: Sistem güvenli moda geçebilir, kontrol mantığı yürütme kaybı, işlemci üzerindeki kırmızı arıza LED'i
Yaygın Nedenler: İşlemci donanım arızası (CPU, bellek, watchdog zamanlayıcı), firmware bozulması, backplane iletişim hatası, aşırı tarama süresi veya pil yedekleme arızası
Sorun Giderme Adımları:
- Arızalı işlemci kanalını (A, B veya C) belirleyin
- İşlemci modülü LED göstergelerini belirli arıza kodları için kontrol edin
- Backplane oturuşunu ve bağlantılarını doğrulayın
- Sistem pil destekli RAM kullanıyorsa pil voltajını kontrol edin
- Detaylı arıza bilgisi için TriStation olay günlüğünü inceleyin
- Üç işlemcinin tümünde firmware sürüm uyumluluğunu doğrulayın
- Tek kanal arızası varsa, etkilenen işlemci modülünü değiştirin
- Değişim sonrası uygulamayı indirin ve senkronizasyonu doğrulayın
Önemli Not: Güvenlik kritik uygulamalar için her zaman test edilmiş yedek işlemciler (3007, 3008, 3008N) bulundurun.
6. Remote Extender Module İletişim Hatası
Arıza Kodu: RXM İletişim Hatası / Uzaktan I/O Kaybı
Belirtiler: Uzaktan I/O şasisi ile iletişim kaybı, uzaktan I/O verisi kullanılamıyor
Yaygın Nedenler: Fiber optik kablo hasarı, 4201 veya 4210 Remote Extender Module arızası, fiber optik alıcı-verici arızası, aşırı mesafe veya kirli fiber konektörler
Sorun Giderme Adımları:
- Fiber optik kablonun fiziksel durumunu ve bağlantılarını kontrol edin
- Uygun temizlik araçlarıyla fiber optik konektörleri temizleyin
- Optik güç ölçer ile fiber optik bağlantıyı test edin (tipik: -15 ila -30 dBm)
- Bağlantı durumu için RXM modül LED göstergelerini doğrulayın
- Mesafeyi kontrol edin ve fiber tipi için spesifikasyon içinde olduğundan emin olun
- Zayıflama fazla veya hasar varsa fiber kabloyu değiştirin
- Modül arızalıysa, RXM modülünü değiştirin
7. Dijital Çıkış Modülü Kısa Devre Arızası
Arıza Kodu: DO Kısa Devre / Çıkış Aşırı Yükü
Belirtiler: Dijital çıkış kanalı arızalı, çıkış devre dışı, modülde arıza LED'i yanıyor
Yaygın Nedenler: Saha kablolaması kısa devresi, solenoid valf bobini kısa devresi, aşırı yük durumu veya sonlandırma paneli kablolama hatası
Sorun Giderme Adımları:
- TriStation tanılaması ile arızalı çıkış kanalını belirleyin
- Saha kablolamasını sonlandırma panelinde ayırın
- Saha kablolaması ve yükün direncini ölçün - spesifikasyon içinde olmalıdır
- Toprağa veya diğer iletkenlere kısa devre olup olmadığını kontrol edin
- Yük akım değerini modül kapasitesi ile karşılaştırın
- Saha kablolamasını yeniden bağlayın ve çıkış işlemini test edin
- Modül hasarlıysa, DO3401, 3625, 3625A veya SDO3411 modülünü değiştirin
8. Analog Giriş Modülü Sınır Dışı Arızası
Arıza Kodu: AI Sınır Dışı / Sensör Arızası
Belirtiler: Analog giriş okuması maksimum veya minimum değeri gösteriyor, sınır dışı alarm
Yaygın Nedenler: Gönderici arızası veya güç kaybı, saha kablolamasında açık devre, kablolama kısa devresi, gönderici kalibrasyon sapması veya yanlış modül konfigürasyonu
Sorun Giderme Adımları:
- Etkilenen analog giriş kanalını belirleyin
- Gönderici güç kaynağı voltajını kontrol edin
- Sonlandırma panelinde sinyali ölçün - aralık içinde olduğunu doğrulayın (örneğin, 4-20mA, 1-5VDC)
- Kablolamada açık devre veya yüksek direnç olup olmadığını kontrol edin
- Modül konfigürasyonunun saha cihazı tipiyle eşleştiğini doğrulayın
- Göndericiyi kalibreli sinyal kaynağı ile test edin
- Modül arızasından şüpheleniliyorsa 3721N, 3723X, 3704E veya 3706 Termokupl Giriş Modülünü değiştirin
9. Röle Çıkış Modülü Kontak Arızası
Arıza Kodu: Röle Arızası / Kontak Arızası
Belirtiler: Röle çıkışı anahtarlamıyor, kontak kaynaklanmış kapalı veya açık arızalı
Yaygın Nedenler: Aşırı anahtarlama çevrimlerinden kaynaklanan röle kontak aşınması, endüktif yük arkı, aşırı akım veya mekanik röle arızası
Sorun Giderme Adımları:
- Arızalı röle çıkış kanalını belirleyin
- Çıkışı açıp kapatın ve rölenin tıklamasını (mekanik çalışma) doğrulayın
- Kontak kapalıyken direnç ölçümü yapın - <1 ohm olmalıdır
- Yük akımının röle kontak derecesi içinde olduğunu doğrulayın
- Uygun bastırma (snubber, diyotlar) olmayan endüktif yükleri kontrol edin
- Kontaklar arızalandıysa 3636R Röle Çıkış Modülünü değiştirin
- Yüksek çevrim uygulamaları için katı hal çıkışlarına yükseltmeyi düşünün
10. Şasi Backplane Arızası
Arıza Kodu: Backplane Arızası / Şasi İletişim Hatası
Belirtiler: Birden fazla modülde iletişim hataları, aralıklı arızalar
Yaygın Nedenler: Backplane konnektör korozyonu, modülün tam oturmaması, backplane devre kartı hasarı veya güç dağıtım arızası
Sorun Giderme Adımları:
- Sistemi kapatın (güvenliyse) ve backplane'i kontrol edin
- Tüm modülleri çıkarın ve backplane konnektörlerini hasar/korozyon açısından inceleyin
- Backplane konnektörlerini uygun temas temizleyici ile temizleyin
- Modülleri tam oturduğundan ve doğru hizalandığından emin olarak yeniden takın
- Gücü açın ve tüm modüllerin düzgün iletişim kurduğunu doğrulayın
- Eğer backplane hasar görmüşse, 8401 Trident Şasi veya 8111 Genişletme Şasisi değişimi gerekebilir
11. TriStation İletişim Kaybı
Arıza Kodu: TriStation Çevrimdışı / İletişim Yok
Belirtiler: TriStation yazılımından Triconex kontrolöre bağlanamama
Yaygın Nedenler: Ağ kablosu bağlantısının kesilmesi, IP adresi çakışması, güvenlik duvarı engellemesi, TriStation yazılım sürümü uyumsuzluğu veya iletişim modülü arızası
Sorun Giderme Adımları:
- İş istasyonuna fiziksel ağ bağlantısını doğrulayın
- TriStation PC'den Triconex kontrolör IP adresine ping atın
- IP adresi yapılandırmasını kontrol edin - ağda çakışma yok
- TriStation iletişimine izin verecek şekilde güvenlik duvarı ayarlarını doğrulayın (genellikle TCP port 1502)
- TriStation yazılım sürümünün kontrolör donanım yazılımı ile uyumluluğunu kontrol edin
- İletişim modülünü doğrulayın (4351B, 4354) çalışıyor
12. Sistem Tarama Süresi Aşımı
Hata Kodu: Tarama Süresi Aşımı / Yürütme Süresi Hatası
Belirtiler: Sistem, yapılandırılmış maksimumu aşan tarama süresi bildirir, olası kontrol gecikmeleri
Yaygın Nedenler: Uygulama mantığı çok karmaşık, aşırı G/Ç noktası sayısı, iletişim yükü veya verimsiz programlama
Sorun Giderme Adımları:
- TriStation'da tarama süresi istatistiklerini gözden geçirin
- Hangi mantık bölümlerinin en fazla yürütme süresi tükettiğini belirleyin
- Uygulama mantığını optimize edin - karmaşık hesaplamaları basitleştirin
- Mümkünse iletişim sorgulama sıklığını azaltın
- Daha hızlı işlemciye yükseltmeyi düşünün (3008N veya 3009)
Önleyici Bakım En İyi Uygulamaları
Üç Aylık Bakım
- Tüm modüllerin ve LED göstergelerinin görsel muayenesi
- Soğutma fanı çalışmasını kontrol edin ve hava filtrelerini temizleyin
- Güç kaynağı voltajlarını ve yük dağılımını doğrulayın
- Tekrarlayan hatalar için sistem olay günlüklerini gözden geçirin
- Batarya yedek voltajını test edin
Yarı Yıllık Bakım
- TriStation kullanarak kapsamlı tanılama testi
- Tüm G/Ç nokta işlemlerini saha cihazları ile doğrulayın
- Sonlandırma paneli bağlantılarının sıkılığını kontrol edin
- Yapılandırma yedeklerini gözden geçirin ve güncelleyin
- İletişim yedekliliği ve devreye geçiş testini yapın
Yıllık Bakım
- Tam sistem sağlık değerlendirmesi
- Firmware sürüm incelemesi ve yükseltme planlaması
- Batarya değişimi (her 3 yılda bir)
- IEC 61511'e göre güvenlik fonksiyonlarının doğrulama testi
- Arıza geçmişine göre yedek parça stoğunu güncelleyin
Kritik Yedek Parça Önerileri
Güvenlik kritik Triconex uygulamaları için stratejik yedek parça stoğu bulundurun:
Temel Yedek Parçalar (Minimum)
- Ana İşlemci: Kurulu sürümle uyumlu 1 adet yedek (3007, 3008, 3008N)
- Güç Kaynağı: 1 adet yedek güç modülü (8310, 8311, HFE1600-24)
- İletişim Modülü: 1 adet yedek (4351B veya 4119A ICM)
- Kritik G/Ç Modülleri: Güvenlik fonksiyonlarında kullanılan her tipten 1 adet yedek
Önerilen Yedek Parçalar (Kapsamlı)
- Dijital Giriş: DI3301, 3503E
- Dijital Çıkış: DO3401, 3625
- Analog Giriş: 3721N, 3723X
- Analog Çıkış: 3806E, AO 3481
- Kablolar: 4000098-510 Terminal Panel Kablosu, 4000103-510 Kablo Montajı
Uzman Desteği Ne Zaman Aramalısınız
Aşağıdaki durumları yaşarsanız hemen nitelikli Triconex desteği ile iletişime geçin:
- Birden fazla işlemci kanalının aynı anda arızalanması
- Sistemin belirgin bir neden olmadan güvenli duruma geçmesi
- Modül değişiminden sonra tekrarlayan arızalar
- Yapılandırma bozulması veya indirme yapılamaması
- Güvenlik fonksiyonu doğrulama testi başarısızlıkları
- Siber güvenlik olayları veya yetkisiz erişim girişimleri
Sonuç: Triconex Güvenlik Sistemi Güvenilirliğinin Sürdürülmesi
Etkili Triconex arıza kodu sorun giderme, sistematik teşhis prosedürleri, kapsamlı yedek parça envanteri ve önleyici bakım programlarına uyum gerektirir. Yaygın arıza modlarını anlayarak ve bu kılavuzda belirtilen sorun giderme stratejilerini uygulayarak, güvenlik sistemi kullanılabilirliğini en üst düzeye çıkarabilir ve SIL 3 uyumluluğunu sürdürebilirsiniz.
