Product Description
Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
Triconex (Schneider Electric) |
|
Model/Broj dela |

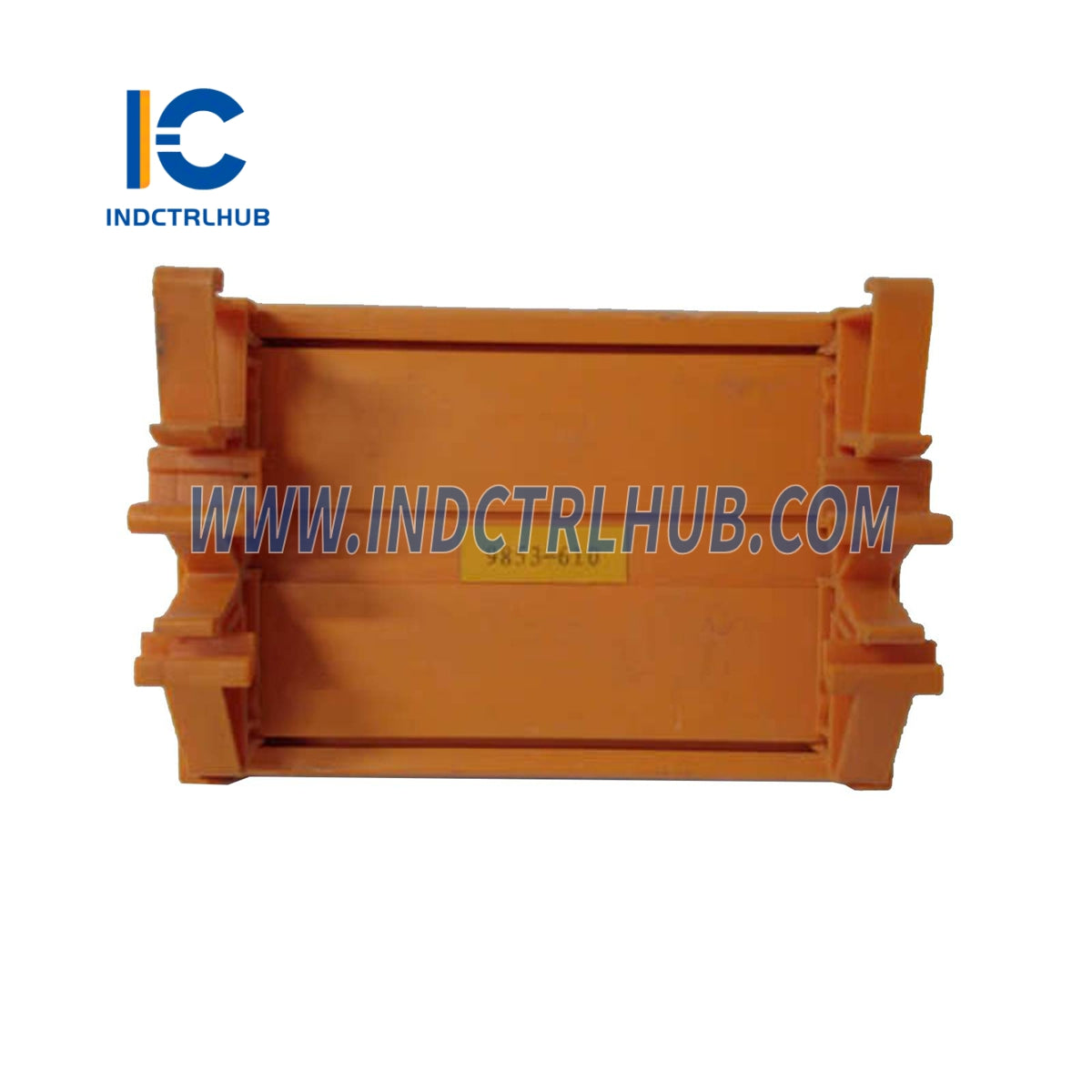

9853-610 |
|
Opis |
Panel za završetak analognog izlaza struje sa 8 tačaka izlaza struje, kompatibilan sa 4–20 mA i HART modulima za analogni izlaz. |
Ključne karakteristike
-
Tip panela: Izlaz struje, osnovni
-
Broj tačaka: 8
-
Dizajnirano za 4–20 mA izlazni moduli i HART moduli za analogni izlaz
-
Svaki panel uključuje:
-
8 klemne za izlaz struje (OUT)
-
8 klemne za povratak struje (RTN)
-
Klemne za redundantni 24 VDC izvori napajanja
-
Ugrađeni konvertori napona u struju za konverziju analognih signala
-
Idealno za aplikacije koje zahtevaju stabilne, izolovane izlaze struje sa visokim ulaznim otporom
Specifikacije pretvarača napona u struju
|
Karakteristika |
Specifikacija |
|---|---|
|
Napon |
24 VDC nominalno (opseg: 20–28 VDC) |
|
Struja mirovanja |
20 mA (Vsupply = 24 V, Vin = 0, RL = 0, Is = 4 mA) |
|
Ulazna impedansa |
1 MΩ (diferencijalni), 850 kΩ (zajednički mod) |
|
Opseg ulaznog napona |
0–20 V za izlaz 4–20 mA |
|
Maksimalni ulazni napon |
±100 V kontinuirano; ±200 V impulsno (0,5 sek, 2% radni ciklus) |
|
Opseg izlaza |
4–20 mA (za ulaz 0–20 V) |
|
Maksimalni otpor opterećenja |
750 Ω (pri napajanju od 24 V) |
|
Ofset i linearitet |
±0,1 mA maksimalno preko celog opsega |
|
Osetljivost napajanja |
±0,1 mA varijacija izlaza na 500 Ω, 20–28 VDC |
|
Diferencijalni frekvencijski odziv |
–6 dB/oktavu (1–8 kHz), –12 dB/oktavu (>8 kHz) |
|
Frekvencijski odziv zajedničkog moda |
–12 dB/oktavu (>8 kHz) |
Specifikacije panela za terminaciju
|
Specifikacija |
Detalji |
|---|---|
|
Tip Panela |
Izlaz struje, osnovni |
|
Broj tačaka |
8 |
Kompatibilni moduli
|
Broj dela modula |
Tačke po modulu |
Opis modula |
|---|---|---|
|
2870H |
8 |
HART analogni izlazni interfejs modul |
|
3805E/H |
8 |
4–20 mA analogni izlazni modul, zajednički povrat, DC-kopčani, TMR |
