Product Description

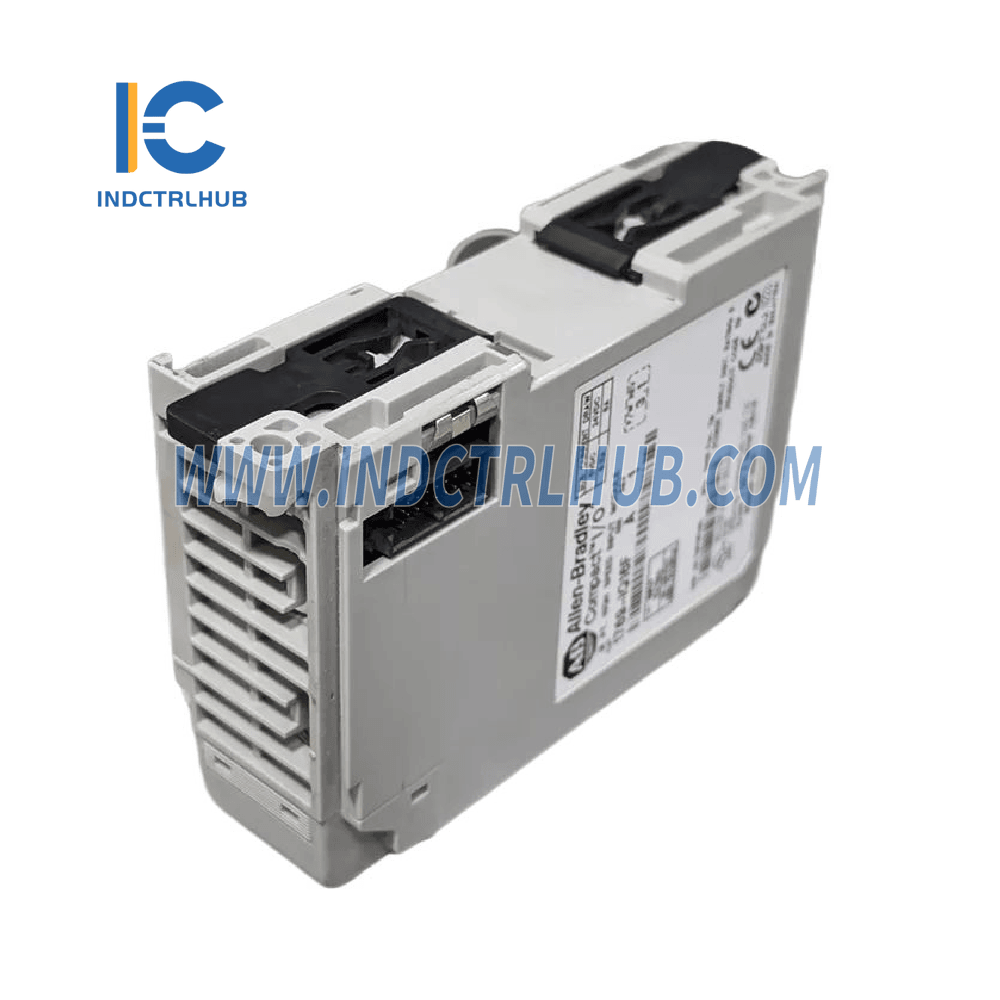

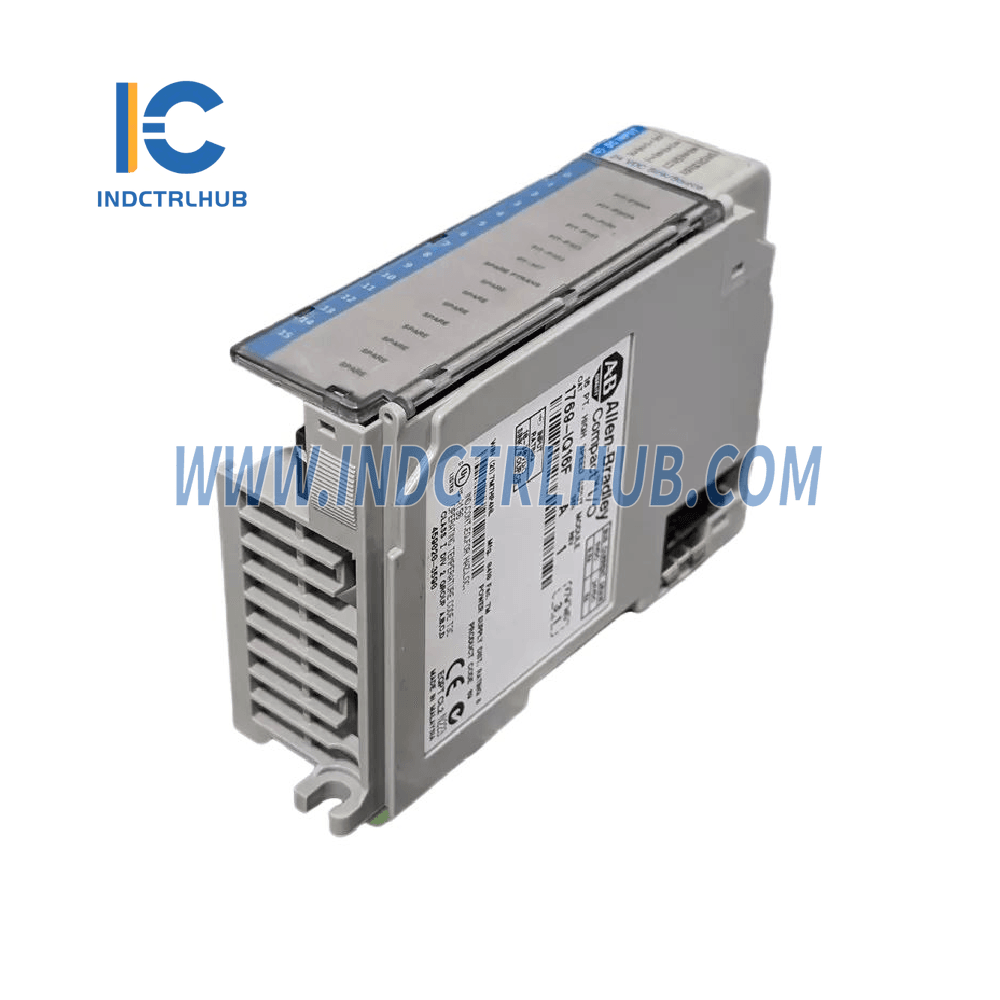

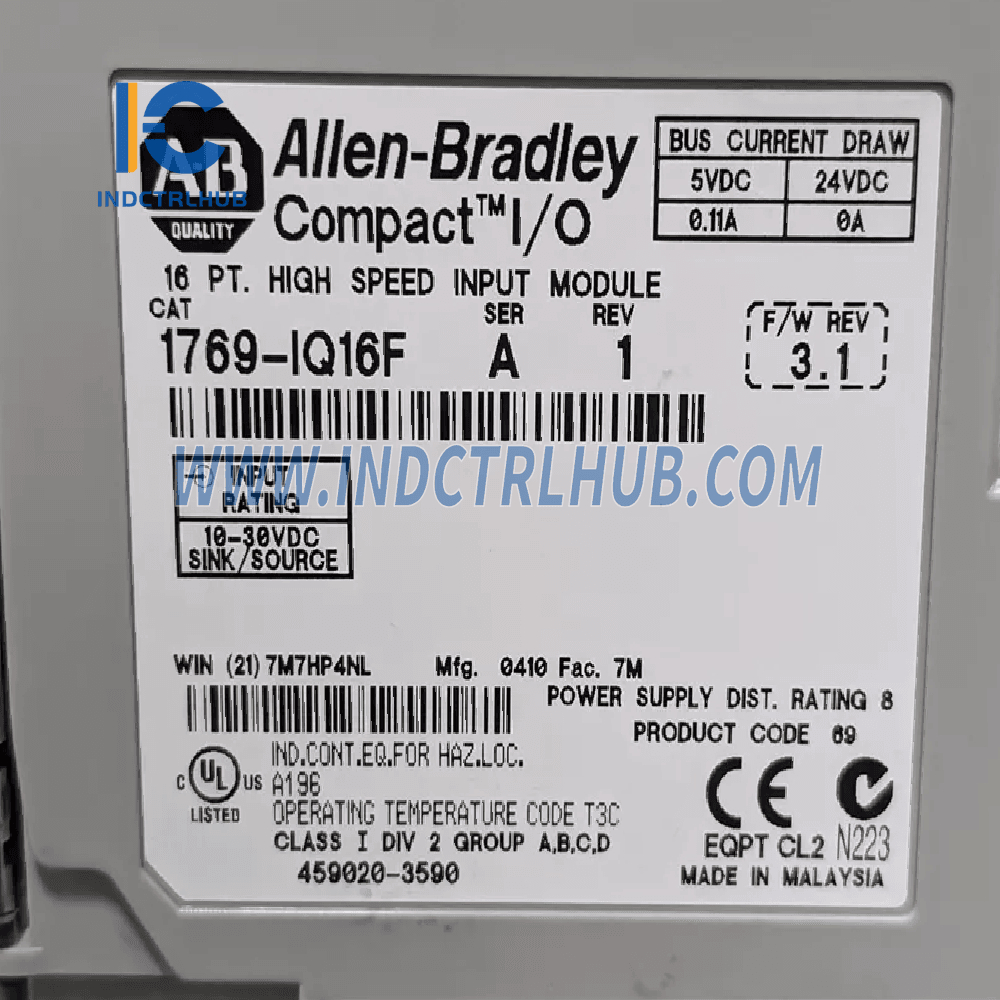

Allen-Bradley 1769-IQ16F Kompaktni I/O Modul
Proizvođač: Allen-Bradley
Model/Broj dela: 1769-IQ16F
Opis: Kompaktni I/O modul za industrijske automatizacione sisteme
Tehničke specifikacije
| Atribut | Specifikacija |
|---|---|
| Ulazi | 16 (8 tačaka/grupa) |
| Kategorija napona | 24V DC sink/source |
| Opseg radnog napona | 10…30V DC @ 30°C (86°F), 10…26.4V DC @ 60°C (140°F) |
| Digitalni filter (Isključeno u Uključeno) | 0 s, 100 ms, 500 ms, 1 ms, 2 ms |
| Digitalni filter (Uključeno u Isključeno) | 0 s, 100 ms, 500 ms, 1 ms, 2 ms |
| Ulazno kašnjenje (isključenje na uključenje) | 100 ms (tipično), 300 ms (maksimalno) |
| Ulazno kašnjenje (uključenje na isključenje) | 250 ms (tipično), 1 ms (maksimalno) |
| Struja pri 5.1V | 110 mA |
| Maksimalno odvođenje toplote | 3.55 W |
| Maksimalni napon u isključenom stanju | 5V DC |
| Maksimalna struja u isključenom stanju | 1.5 mA |
| Minimalni napon u uključenom stanju | 10V DC |
| Minimalna struja u uključenom stanju | 2 mA |
| Maksimalna struja uključenja | 250 mA |
| Ulazna impedansa (nominalna) | 3 kΩ |
| Izolacioni napon | Provereno jednim od sledećih dielektričnih testova: 1200V AC na 1 s ili 1697V DC na 1 s, od ulazne tačke do sabirnice i od grupe do grupe |
| Radni napon (IEC klasa II) | 75V DC |
| Težina | 270 g (0,60 lb) |
| Dimenzije (V׊×D) | 118 x 35 x 87 mm (4,65 x 1,38 x 3,43 in.) |
| Visina sa montažnim tabovima | 138 mm (5,43 in.) |
| Širina utora | 1 modul |
| Lokacija modula | Montaža na DIN šinu ili panel |
| Kompatibilnost napajanja | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Ocena udaljenosti napajanja | 8 modula |
| Moment zatezanja vijka na priključku | 0,68 N•m (6 lb•in) |
| Moment zatezanja vijka za pričvršćivanje | 0,46 N•m (4,1 lb•in) |
| Veličina žice | Čvrsta: 22…14 AWG, Višenitna: 22…16 AWG |
| Tip žice | Cu-90°C (194°F) |
| IEC ulazna kompatibilnost | Tip 1+ |
| Zamenski terminal blok | 1769-RTBN18 (1 po kompletu) |
| Nalepnica za zamenska vrata | 1769-RL1 (2 po kompletu) |
| Zamenska vrata | 1769-RD (2 po kompletu) |
| Kod ID prodavca | 1 |
| Kod tipa proizvoda | 7 |
| Šifra proizvoda | 69 |
| Ocena tipa kućišta | Nema (otvoreni tip) |
Okolne i mehaničke specifikacije
| Atribut | Specifikacija |
|---|---|
| Radna temperatura | 0…60°C (32…140°F) |
| Temperatura van rada | -40…+85°C (-40…+185°F) |
| Relativna vlažnost | 5…95% bez kondenzacije (IEC 60068-2-30 Test Db) |
| Вибрација (радни режим) | 5 g @ 10…500 Hz (IEC 60068-2-6 Test Fc) |
| Vibracije (rad releja) | 2 g @ 10…500 Hz |
| Udari (operativno) | 30 g (montaža na panel), 20 g (montaža na DIN šinu) (IEC 60068-2-27 Test Ea) |
| Udarna sila (rad releja) | 7.5 g (montaža na panel), 5 g (montaža na DIN šinu) (IEC 60068-2-27 Test Ea) |
| Udar (neoperativno) | 40 g (montaža na panel), 30 g (montaža na DIN šinu) (IEC 60068-2-27 Test Ea) |
