Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
SDV531-L63 |
|
Popis |

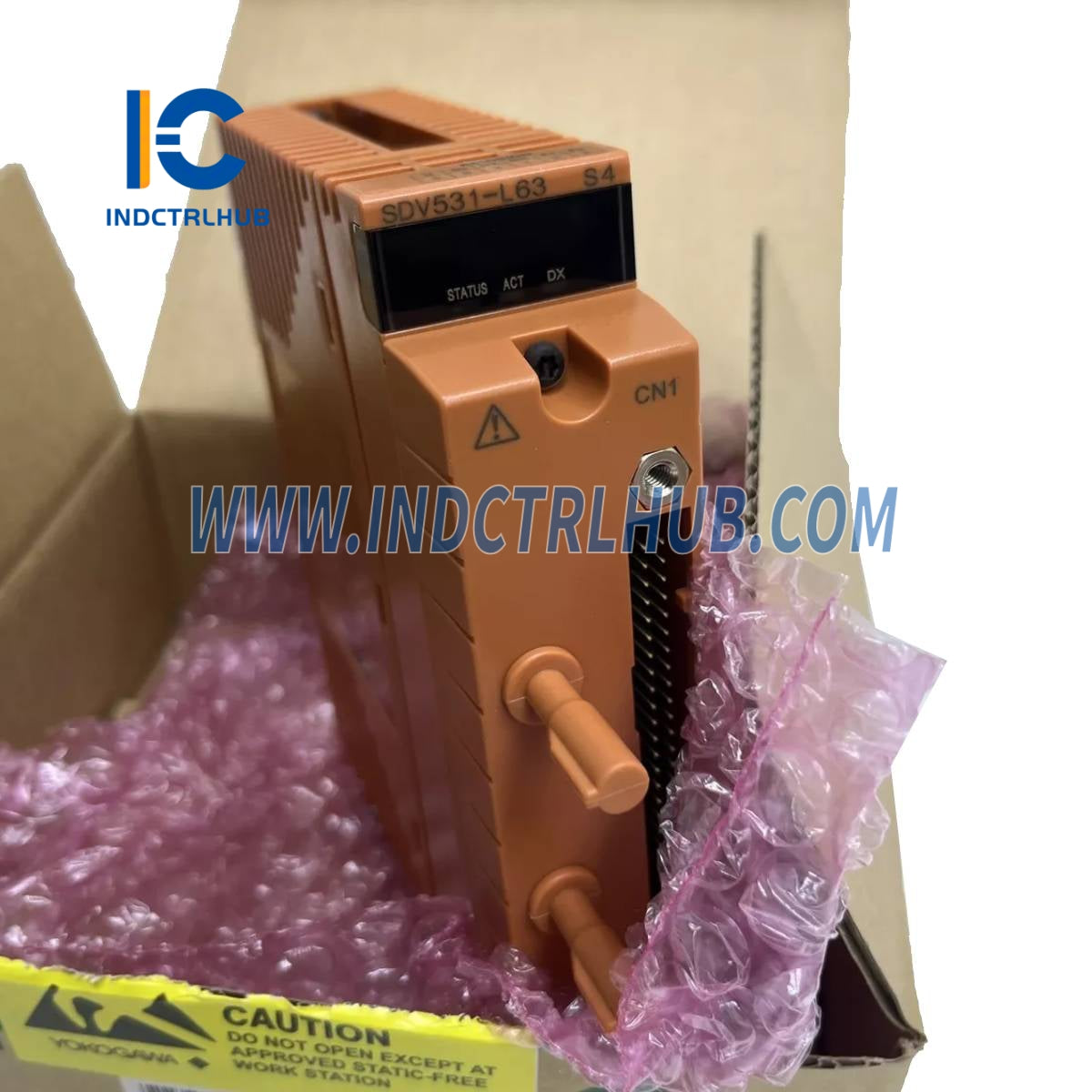

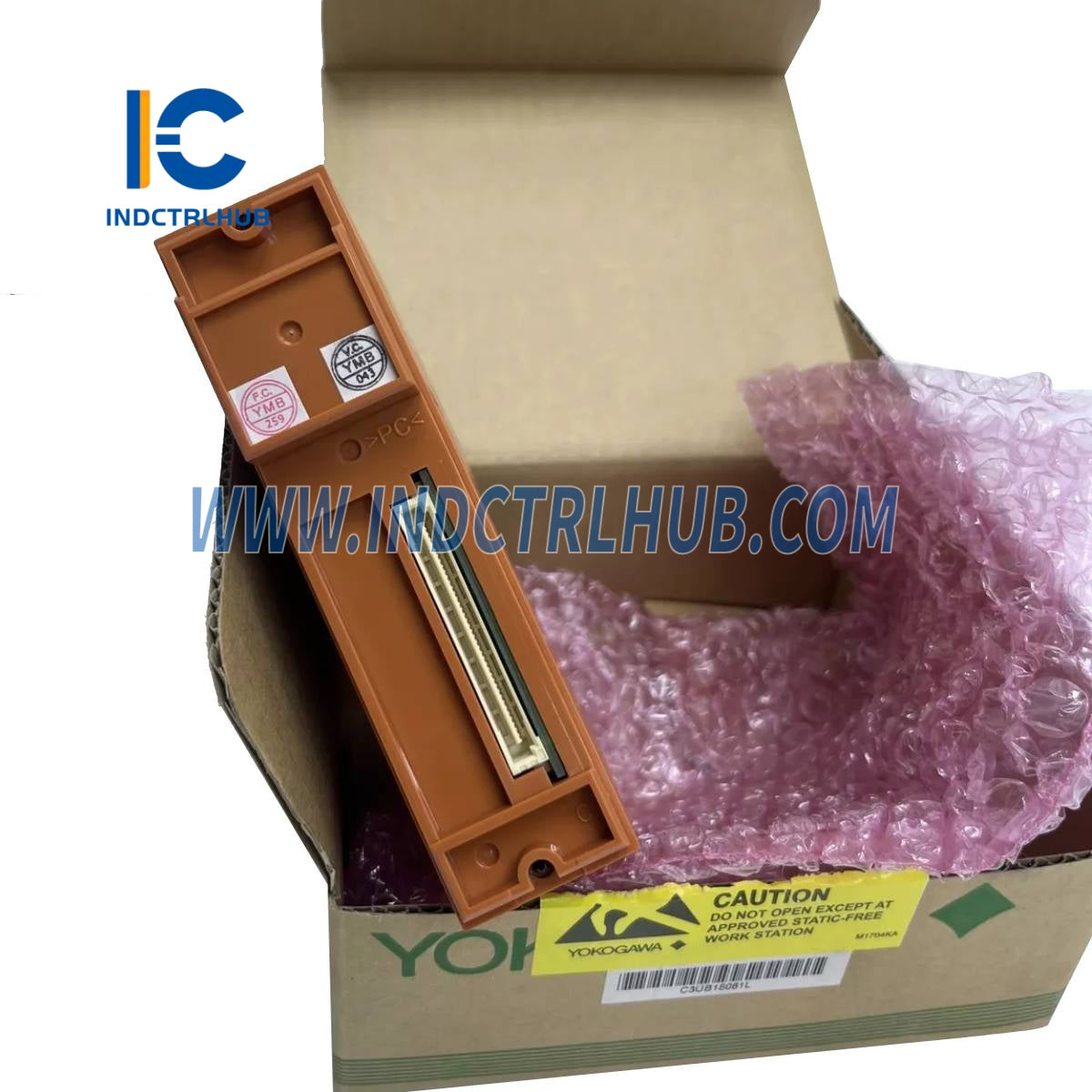

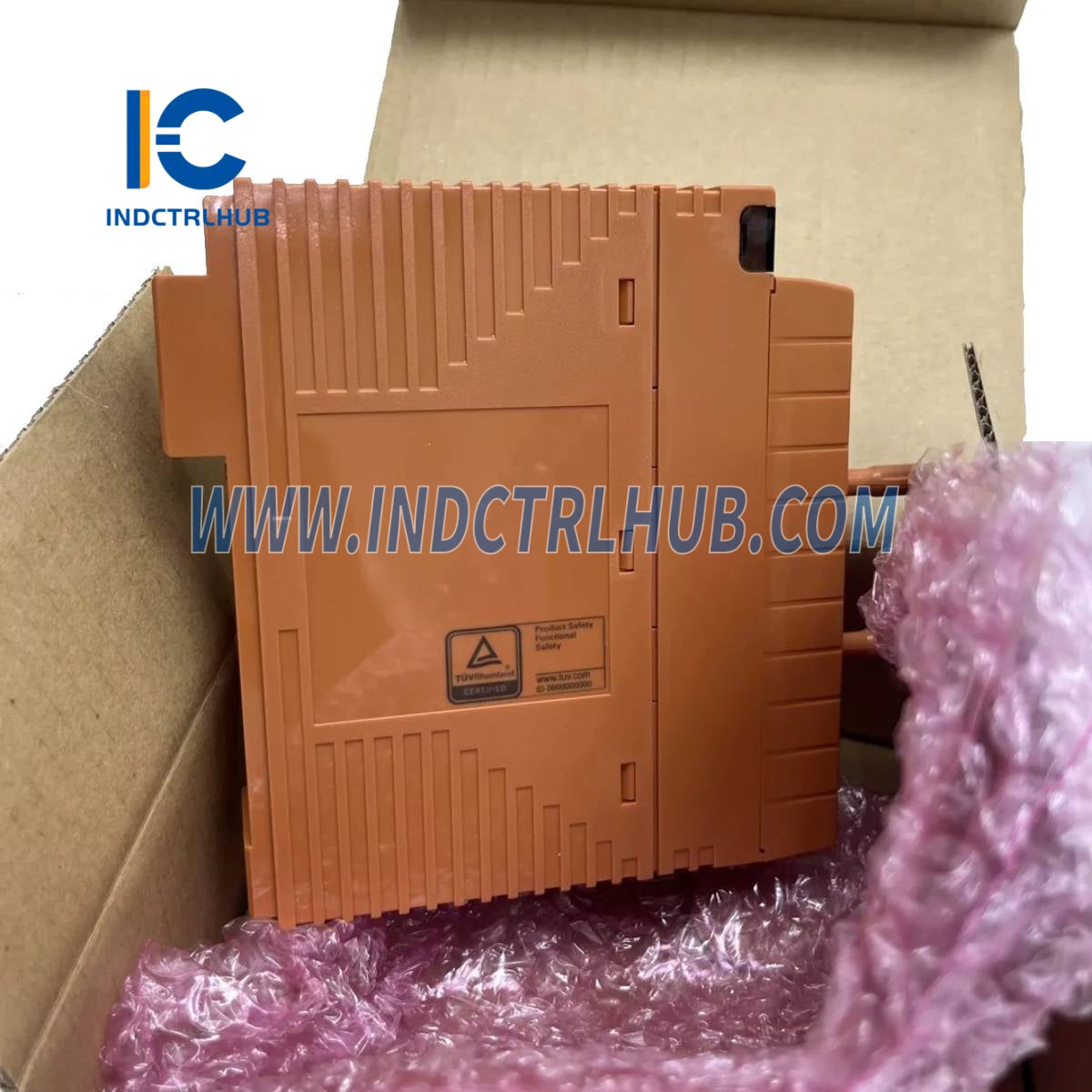

8-kanálový digitálny výstupný modul (24 V DC, izolácia modulu, typ pre dlhé vzdialenosti) |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
SDV531 |
|
Výstupné kanály |
8 kanálov, s izoláciou modulu |
|
Výstupné napätie |
24 V jednosmerného prúdu |
|
Pokles výstupného napätia |
≤ 1 V |
|
Hodnotenie externého napájania |
24 V DC, minimálne 5 A |
|
Rozsah externého napájania |
24 V DC +20 % / –10 % |
|
Maximálny únikový prúd (VYP) |
1,6 mA |
|
Výstupný formát |
Zdroj prúdu |
|
Maximálny záťažový prúd |
0,6 A/výstupný vodič (max. 4,8 A pre celkovo 8 výstupov) |
|
Minimálny záťažový prúd |
35 mA |
|
Rozsah záťaže odporu |
40 až 685 Ω |
|
Čas odozvy výstupu |
≤ 30 ms |
|
Odolnosť voči napätiu |
2 kV AC (1 min) medzi výstupnými signálmi a systémom (negatívne linky spoločne) |
|
Spotreba prúdu |
Max. 280 mA (5 V DC), Max. 140 mA (24 V DC) |
|
Hmotnosť |
~0,28 kg (tlaková svorka alebo MIL kábel)~0,34 kg (s adaptérom rozhrania) |
|
Externé pripojenia |
Svorka na tlak, MIL kábel alebo signálny kábel (AKB331, AKB651) |
🔹 Konfigurácia modelu
|
Model |
Popis |
|---|---|
|
SDV531 |
Digitálny výstupný modul (8-kanálový, 24 V DC, izolácia modulu) |
Rozpis kódov prípon (SDV531-L63)
|
Prípona |
Význam |
|---|---|
|
-L |
Typ pre dlhé vzdialenosti |
|
6 |
So signálnym káblovým rozhraním adaptéra, bez ochrany proti výbuchu |
|
3 |
So štandardom ISA G3, teplotný rozsah: –20 až 70 °C |
🔹 Voliteľné príslušenstvo (Kódy možností)
|
Kód možnosti |
Popis |
|---|---|
|
/B4S00 |
Svorkovnicový blok, bez prepäťového absorbéra (Model: STB4S-00) |
|
/B4S10 |
Svorkovnicový blok, s prepäťovým absorbérom (Model: STB4S-10) |
|
/B4D00 |
Dvojitý redundantný svorkovnicový blok, bez prepäťového absorbéra (Model: STB4D-00) |
|
/B4D10 |
Dvojitý redundantný terminálový blok s tlmičom prepätia (model: STB4D-10) |
|
/PRP |
Zástrčka proti nesprávnemu zasunutiu |
|
/CCC01 |
Kryt konektora MIL kábla pre plochý stužkový kábel (model: SCCC01) |
|
/CCC02 |
Kryt konektora MIL kábla pre diskrétne vodiče (model: SCCC02) |
