Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
SDV531-L23 |
|
Popis |

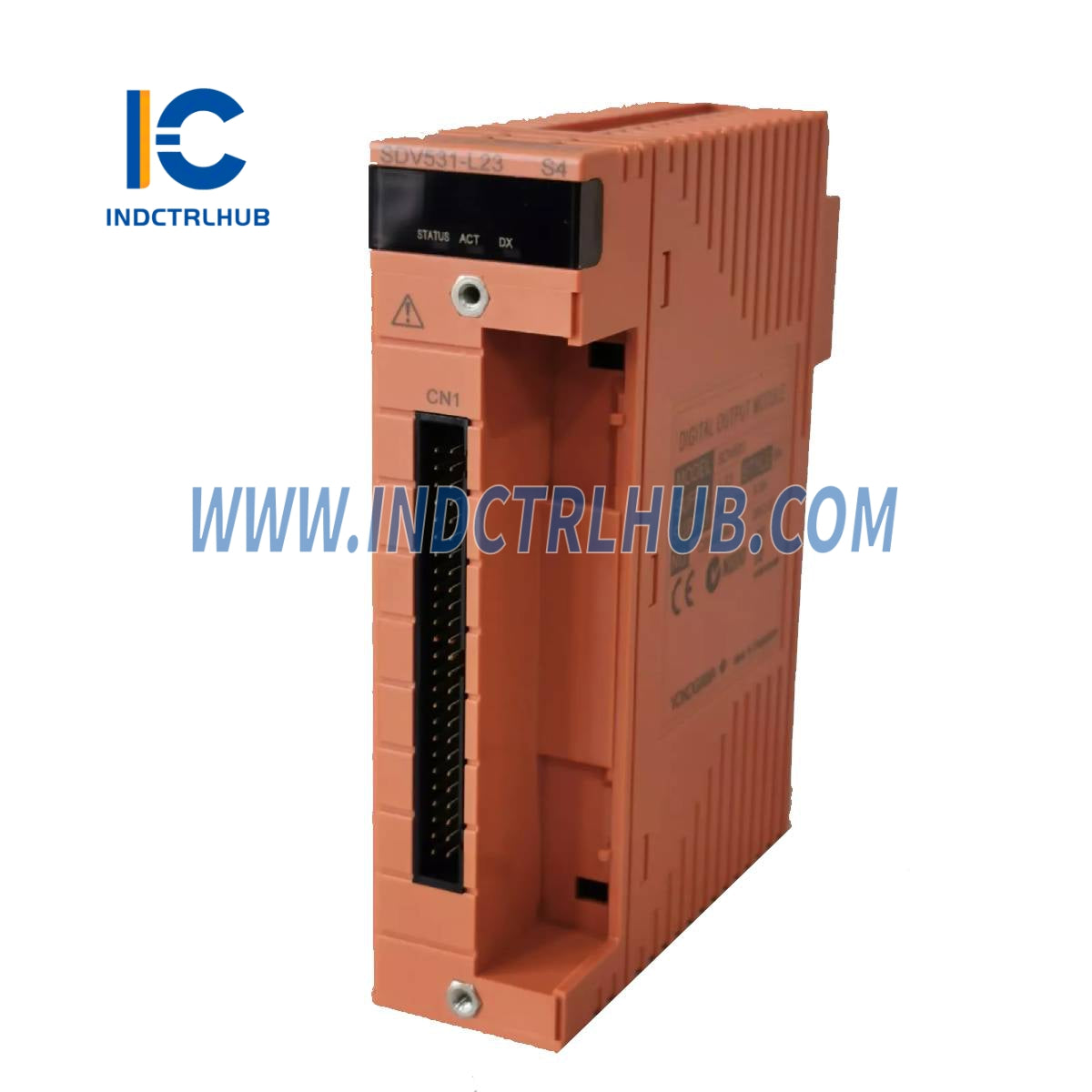

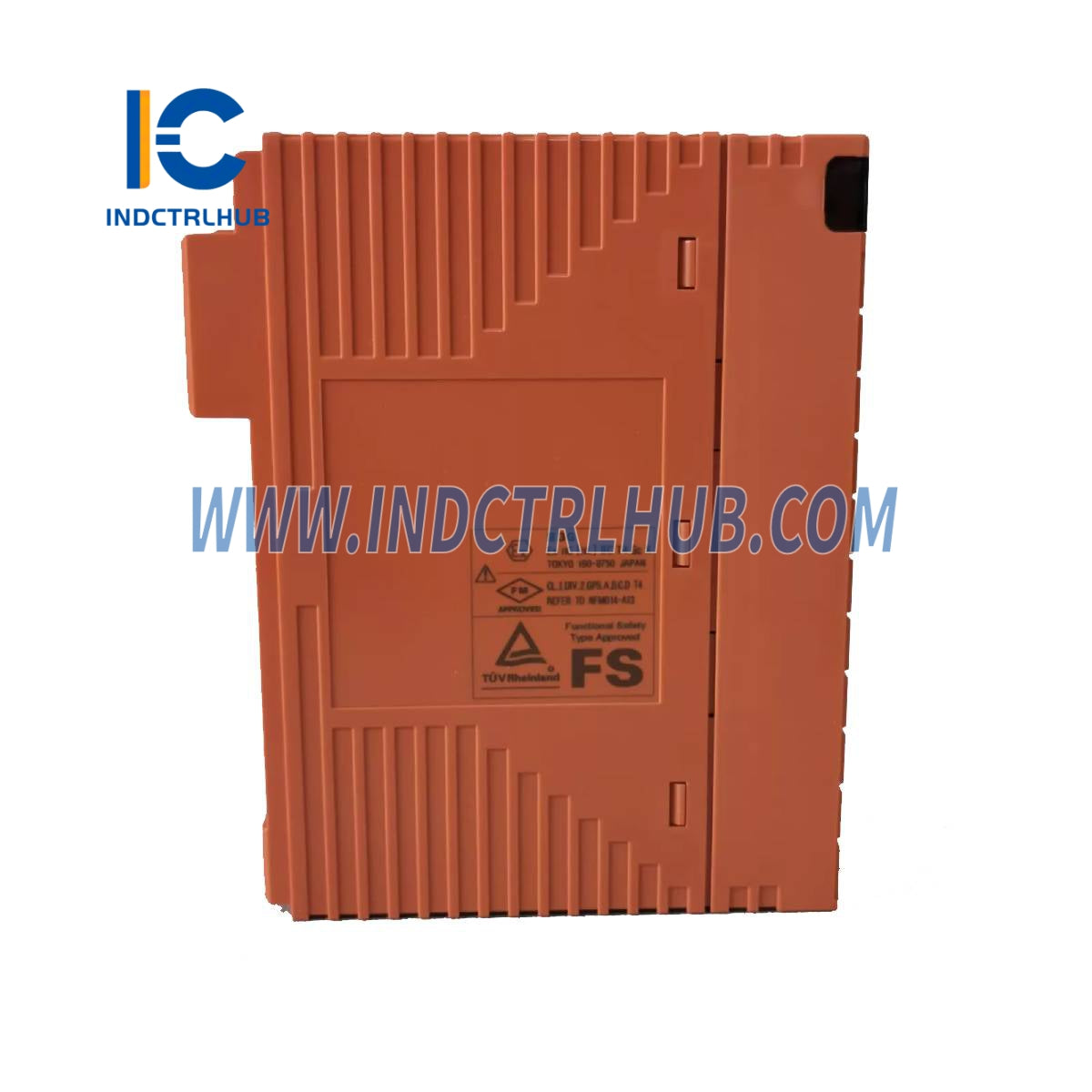

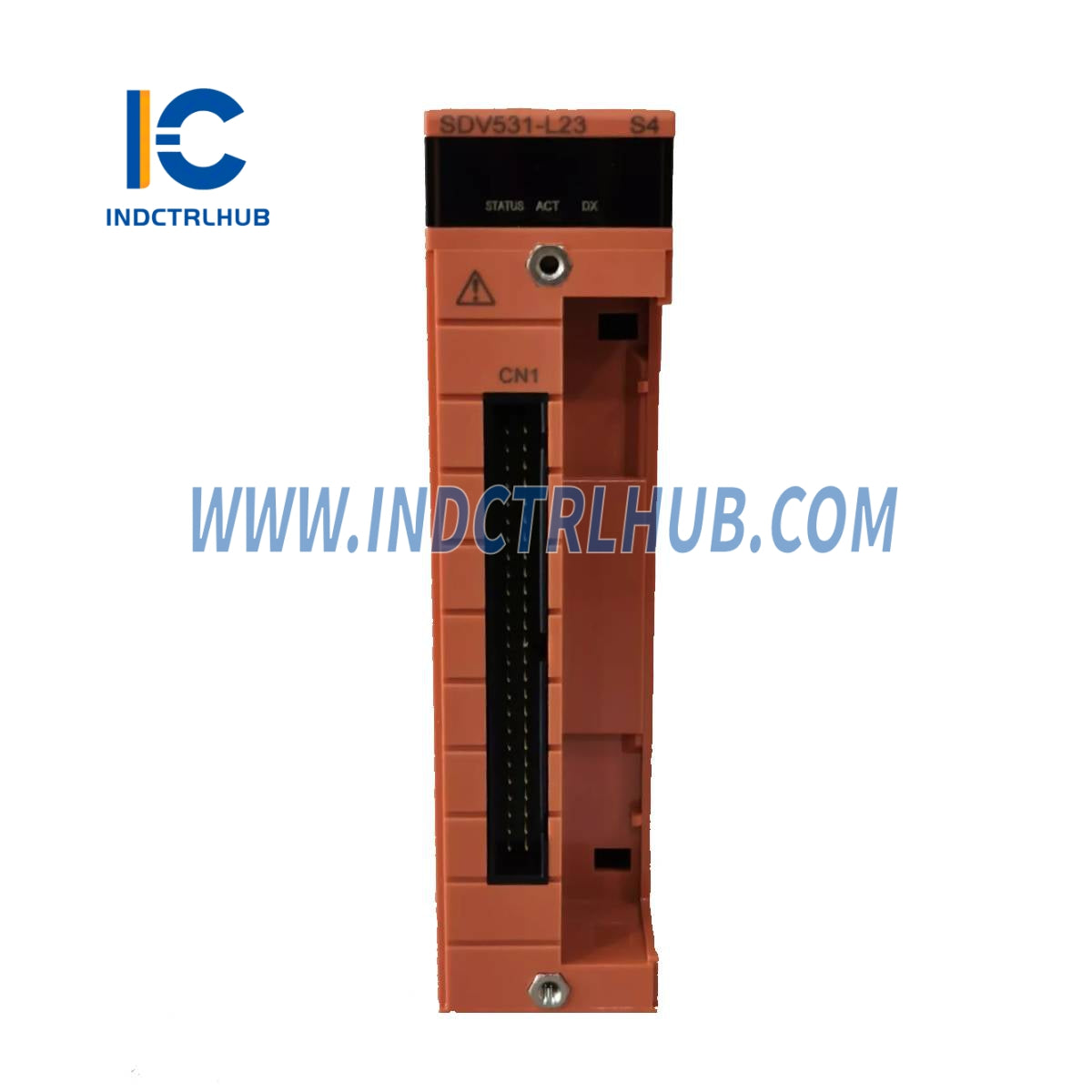

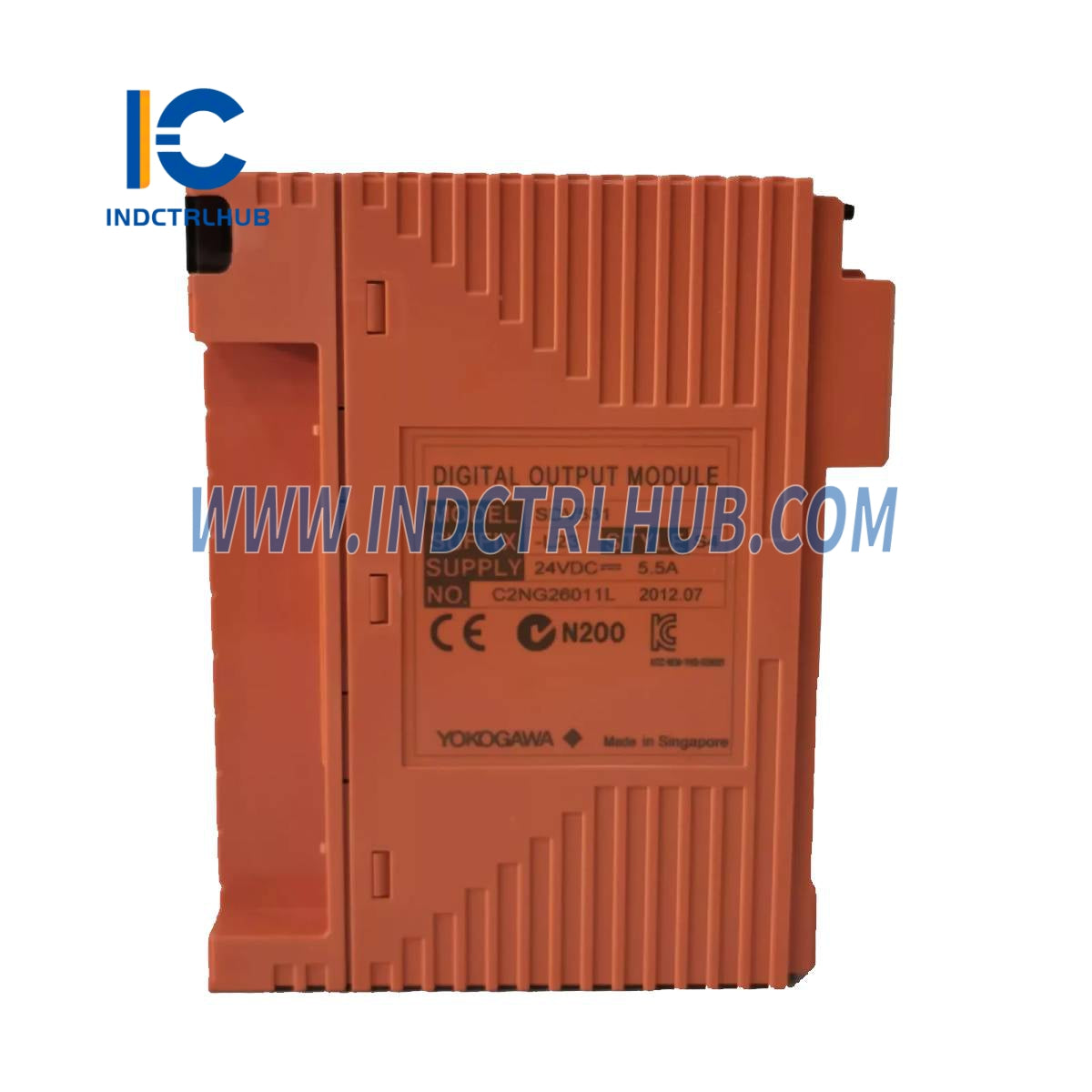

8-kanálový digitálny výstupný modul (24 V DC, izolácia modulu, typ pre dlhé vzdialenosti) |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
SDV531 |
|
Výstupné kanály |
8 kanálov, s izoláciou modulu |
|
Výstupné napätie |
24 V jednosmerného prúdu |
|
Pokles výstupného napätia |
≤ 1 V |
|
Hodnotenie externého napájania |
24 V DC, minimálne 5 A |
|
Rozsah externého napájania |
24 V DC +20 % / –10 % |
|
Maximálny prúd úniku (výstup VYPNUTÝ) |
1,6 mA |
|
Výstupný formát |
Zdroj prúdu |
|
Maximálny prúd záťaže |
0,6 A na výstupnú linku (maximálne 4,8 A celkovo pre 8 výstupov) |
|
Minimálny záťažový prúd |
35 mA |
|
Rozsah záťaže odporu |
40 až 685 Ω |
|
Čas odozvy výstupu |
≤ 30 ms |
|
Odolnosť voči napätiu |
2 kV AC na 1 minútu (medzi výstupnými signálmi a systémom, so spoločnou zápornou linkou) |
|
Spotreba prúdu |
Max. 280 mA (5 V DC), max. 140 mA (24 V DC) |
|
Hmotnosť |
Približne 0,28 kg (tlaková svorka alebo MIL kábel) Približne 0,34 kg (s adaptérom) |
|
Externé pripojenia |
Tlaková svorka, MIL kábel alebo signálny kábel (AKB331 / AKB651) |
🔹 Konfigurácia modelu
|
Model |
Popis |
|---|---|
|
SDV531 |
Digitálny výstupný modul (8-kanálový, 24 V DC, izolácia modulu) |
Rozpis kódov prípon
|
Prípona |
Význam |
|---|---|
|
-L |
Typ pre dlhé vzdialenosti |
|
2 |
Adaptér rozhrania signálneho kábla (bez ochrany proti výbuchu) |
|
3 |
So štandardom ISA G3 (teplotný rozsah –20 až 70 °C) |
🔹 Voliteľné príslušenstvo (kódy možností)
|
Kód |
Popis |
|---|---|
|
/B4S00 |
Svorkovnica s tlakovou svorkou (bez tlmiča prepätia) – Model STB4S-00 |
|
/B4S10 |
Svorkovnica s tlakovou svorkou (s tlmičom prepätia) – Model STB4S-10 |
|
/B4D00 |
Dvojitý redundantný tlakový svorkovnicový blok (bez tlmiča prepätia) – STB4D-00 |
|
/B4D10 |
Dvojitý redundantný tlakový svorkovnicový blok (s tlmičom prepätia) – STB4D-10 |
|
/PRP |
Zaisťovací kolík proti nesprávnemu zasunutiu |
|
/CCC01 |
Kryt konektora pre MIL kábel (plochý stužkový kábel) – model SCCC01 |
|
/CCC02 |
Kryt konektora pre MIL kábel (samostatný vodič) – model SCCC02 |
