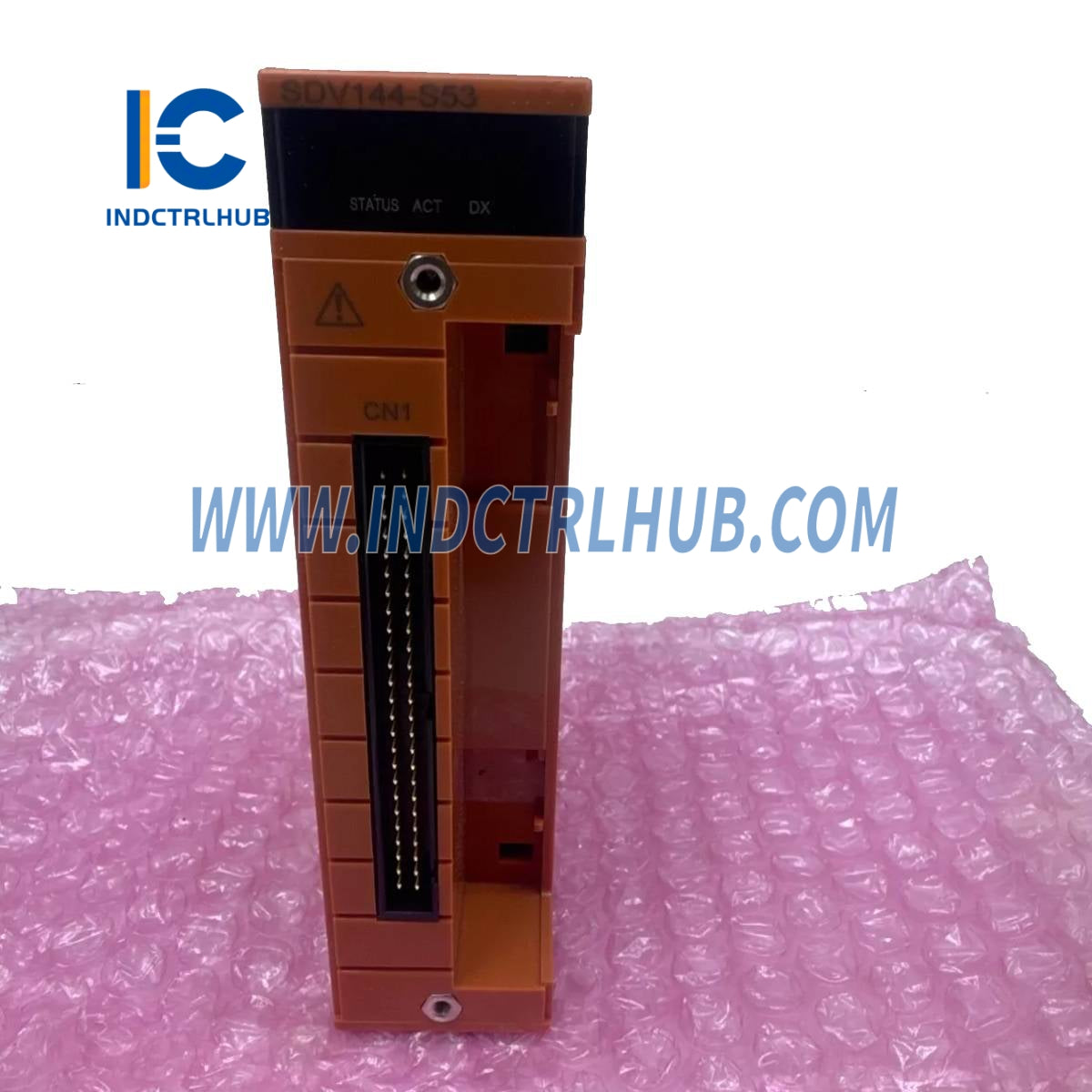

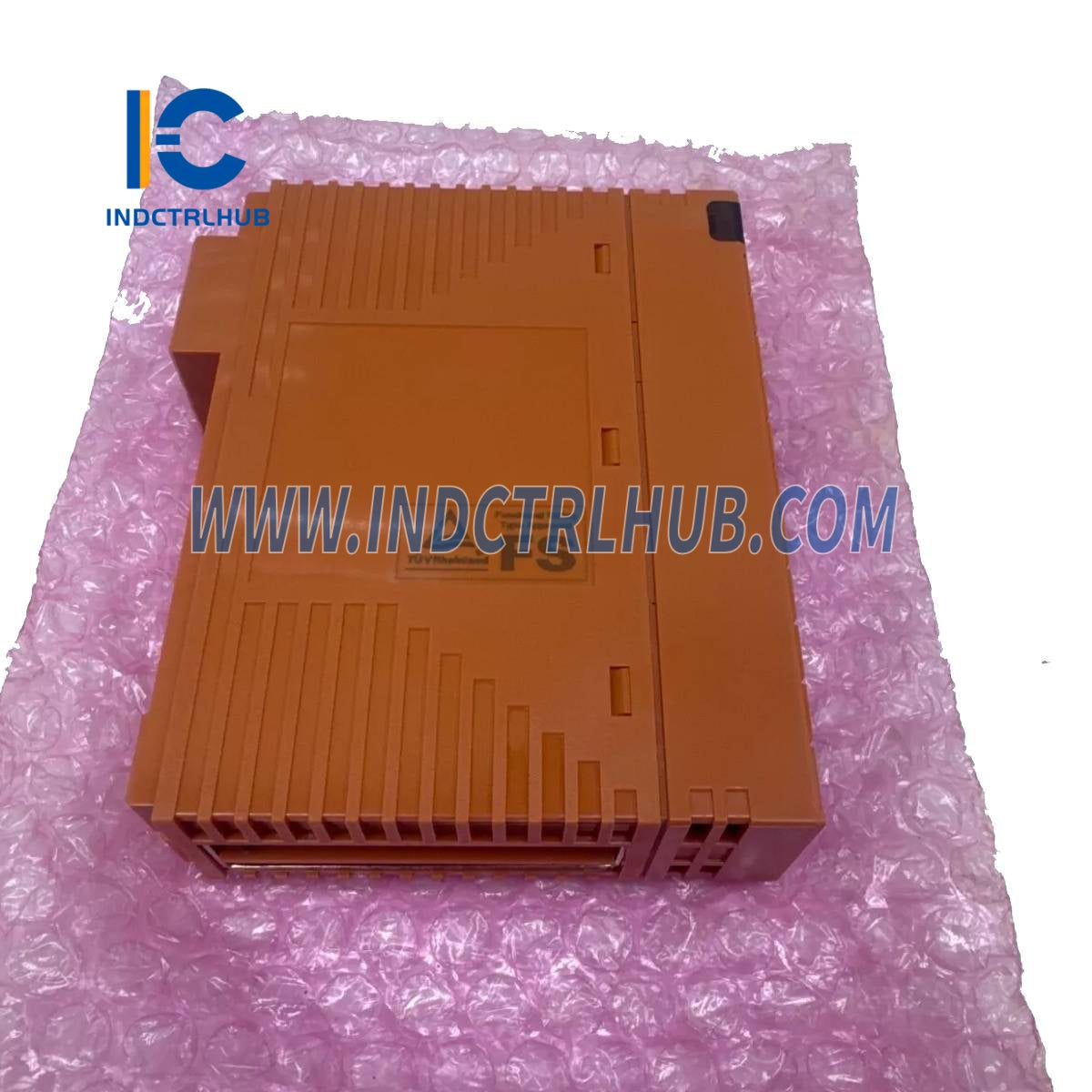

Yokogawa SDV144-S53/B4D00 16-kanálový digitálny vstupný modul
Yokogawa SDV144-S53/B4D00 16-kanálový digitálny vstupný modul
Manufacturer: Yokogawa
Product No.: SDV144-S53/B4D00
Condition:1000 skladom
Product Type: 16-kanálový digitálny vstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
SDV144-S53/B4D00 |
|
Popis |
16-kanálový digitálny vstupný modul s dvojitou redundantnou svorkovnicou (bez absorbéra prepätia) |
_
_
__ Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
SDV144 |
|
Počet vstupov |
16-kanálová, modulárna izolácia |
|
Vstupný signál |
Beznapäťový kontakt |
|
Odpor v stave ZAPNUTÉ |
1 k_ max |
|
Odpor v stave VYPNUTÉ |
100 k_ min |
|
Vstupný prúd |
6 mA ±20 % (pri 0 _ vstupe, 24 V DC externé napájanie) |
|
Menovité hodnotenie kontaktu |
24 V DC +20 % / -10 %, 10 mA alebo viac |
|
Externé napájanie |
24 V DC +20 % / -10 %, kapacita 200 mA |
|
Maximálne okamžité vstupné napätie |
30 V DC |
|
Čas odozvy vstupu |
Max. 40 ms |
|
Odolnosť voči napätiu |
2 kV AC medzi vstupnými signálmi a systémom (1 min, 16 vstupov kolektívne pripojených) |
|
Spotreba prúdu |
290 mA max (5 V DC) / 140 mA max (24 V DC) |
|
Hmotnosť |
Približne 0,36 kg (s tlakovou svorkou/MIL káblom) |
|
Približne 0,41 kg (s adaptérom rozhrania signálneho kábla) |
|
|
Možnosti externého pripojenia |
Tlaková svorka, MIL kábel, špeciálny signálny kábel (AKB331) |
_
_
__ Konfigurácia modelu
|
Model |
Popis |
|---|---|
|
SDV144 |
Modul digitálneho vstupu (16-kanálový, 24 V DC) |
_
Rozpis príponového kódu (SDV144-S53)
|
Prípona |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Pre tlakový svorkový blok alebo MIL kábel, bez ochrany proti výbuchu |
|
3 |
ISA štandard G3, teplotný rozsah -20 až 70 °C |
_
_
__ Podrobnosti o kóde možnosti (zahrnuté s touto súčiastkou)
|
Kód možnosti |
Popis |
|---|---|
|
/B4D00 |
Dvojitý redundantný tlakový svorkový blok pre digitálny vstup (bez absorbéra prepätia) |
|
[Terminal Model: STB4D-00] |
_
_
__ Ďalšie voliteľné kódy (štandardne nezahrnuté)
|
Kód možnosti |
Popis |
|---|---|
|
/B4S00 |
Tlakový svorkový blok bez absorbéra prepätia [Model: STB4S-00] |
|
/B4S10 |
Tlakový svorkový blok s absorbérom prepätia [Model: STB4S-10] |
|
/B4D10 |
Dvojitý redundantný tlakový svorkový blok s absorbérom prepätia [Model: STB4D-10] |
|
/PRP |
Zástrčka proti nesprávnemu zasunutiu |
|
/CCC01 |
Kryt konektora pre MIL kábel (plochý stužkový kábel) [Model: SCCC01] |
|
/CCC02 |
Kryt konektora pre MIL kábel (samostatný vodič) [Model: SCCC02] |
_
_
