Prehľad produktu

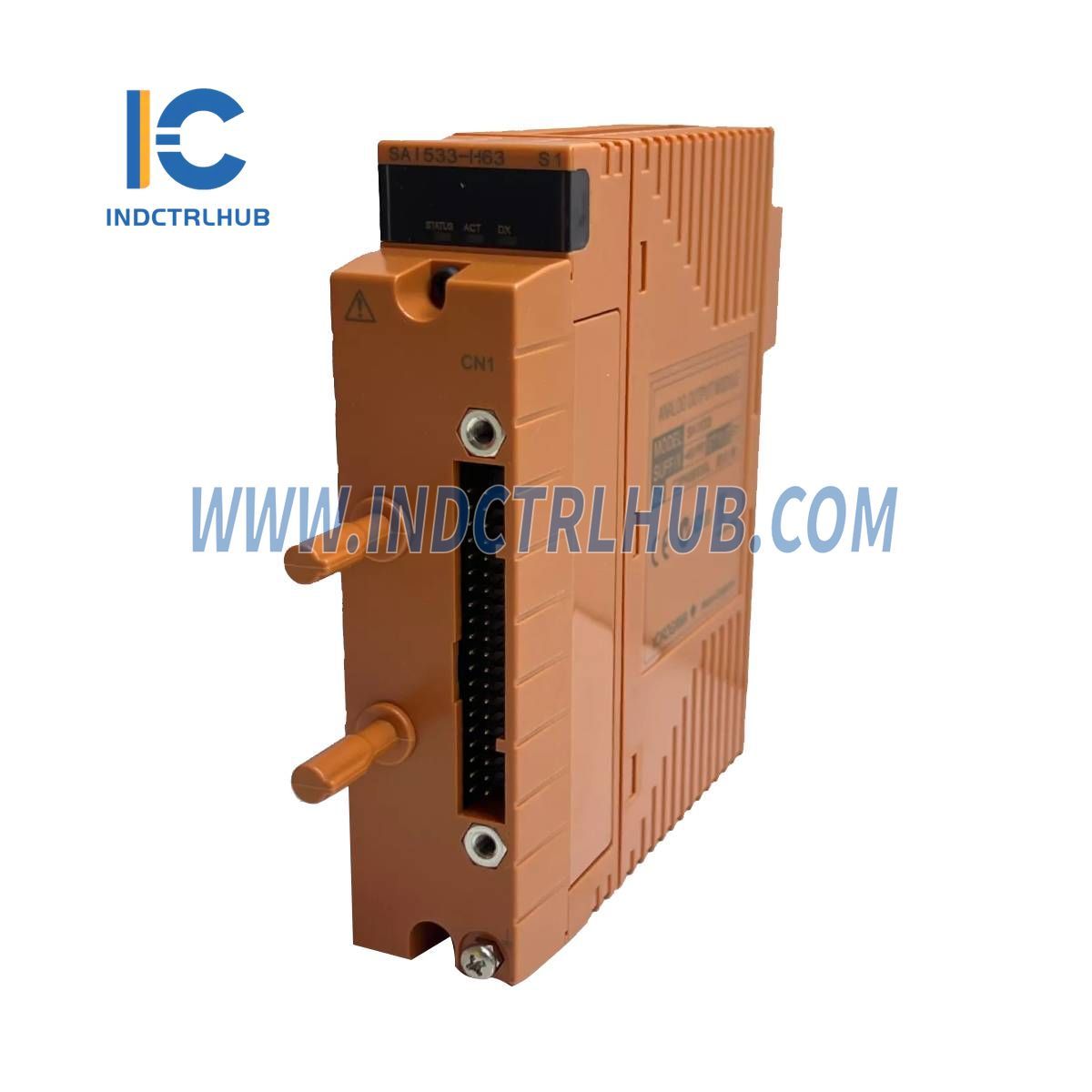

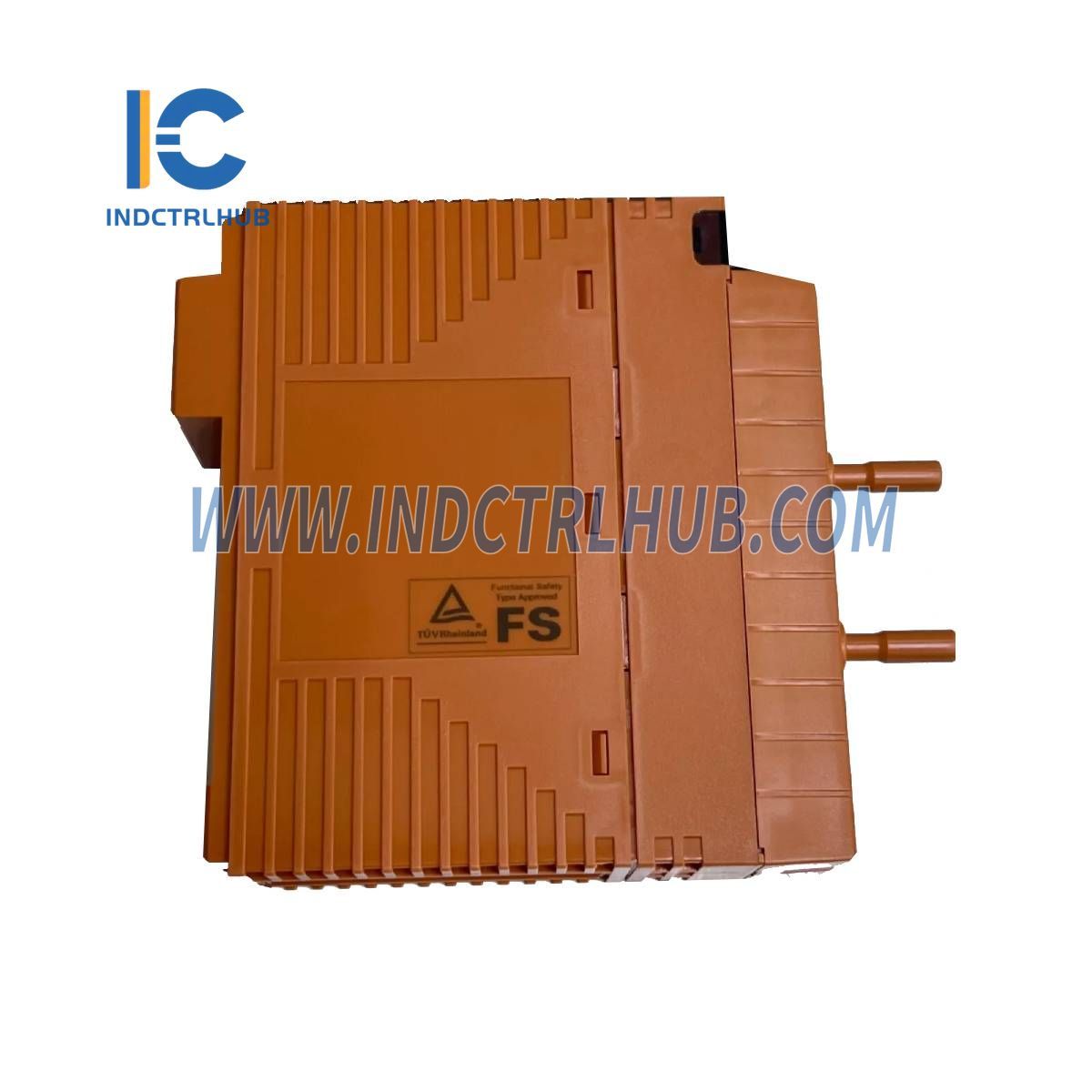

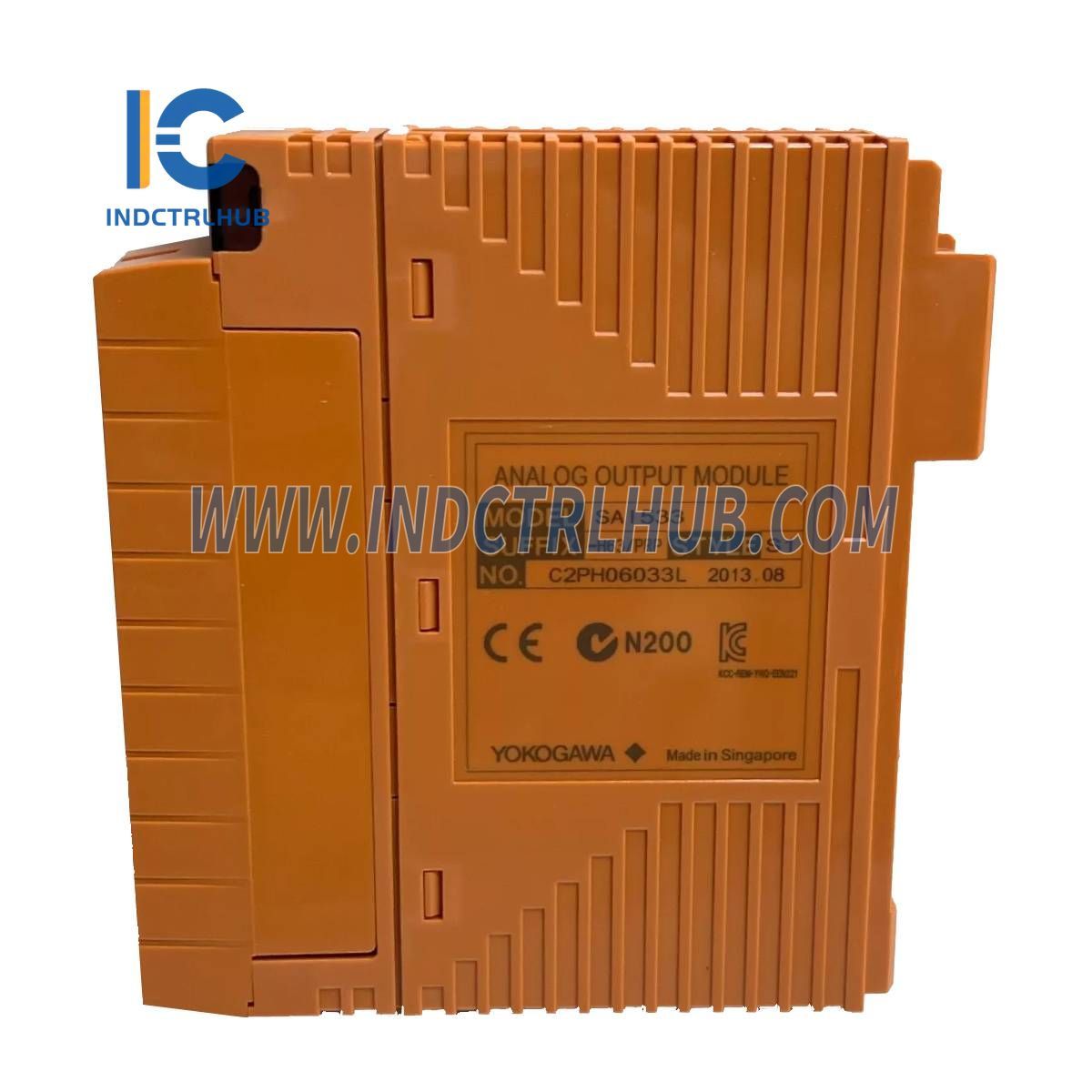

Yokogawa SAI533-H63/PRP je modul analógového výstupu navrhnutý na spoľahlivé dodávanie prúdových signálov 4 až 20 mA do poľných zariadení. Tento modul, označený modelovým číslom SAI533, podporuje duálne redundantné konfigurácie, čím zabezpečuje zvýšenú prevádzkovú stabilitu. Je navrhnutý pre presnosť a odolnosť, čo ho robí vhodným pre rôzne priemyselné aplikácie.
Technické informácie
| Špecifikácia | Podrobnosti |
|---|---|
| Počet výstupných kanálov | 8 kanálov, izolácia modulu |
| Menovaný výstupný rozsah | 4 až 20 mA |
| Maximálny rozsah garantovanej presnosti | 1,25 až 23 mA |
| Výstupný rozsah | 1,25 až 23 mA |
| Povolený odpor záťaže @ menenom rozsahu | 230 až 600 Ω |
| Presnosť | ±48 µA |
| Frekvencia aktualizácie dát | 40 ms |
| Teplotný drift | ±16 µA/10 ºC |
| Odolnosť voči napätiu | 1,5 kV AC medzi výstupným signálom a systémom po dobu 1 minúty |
| Maximálny prúdový odber | 5 V systém: 320 mA 24 V systém: 300 mA |
Fyzikálne vlastnosti
- Hmotnosť:
- Približne 0,26 kg (so svorkovnicou tlakového svorkovania alebo MIL káblom)
- Približne 0,33 kg (s adaptérom rozhrania signálneho kábla)
Možnosti pripojenia
- Externé spôsoby pripojenia:
- Svorka s tlakovým upínaním
- MIL kábel
- Vyhradený signálny kábel
- Podpora PST: K dispozícii (KS1)
Varianty modelov a funkcie
- Model: SAI533 Analógový výstupný modul (4 až 20 mA, 8 kanálov, izolácia modulu)
- Kódy prípon:
- -H: S HART komunikáciou
- 5: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu
- 6: S adaptérom rozhrania signálneho kábla bez ochrany proti výbuchu
- E: Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu
- F: S adaptérom rozhrania signálneho kábla a ochranou proti výbuchu
- 3: So štandardom ISA G3 a teplotným rozsahom (-20 až 70 ºC)
- Kódy možností:
- /A4S00: So svorkovnicou tlakového svorkovania pre analóg [Model: STA4S-00]
- /A4S10: So svorkovnicou tlakového svorkovania pre analóg (s tlmičom prepätia) [Model: STA4S-10]
- /A4D00: S dvojitou redundantnou svorkovnicou tlakového svorkovania pre analóg [Model: STA4D-00]
- /A4D10: S dvojitou redundantnou svorkovnicou tlakového svorkovania pre analóg (s tlmičom prepätia) [Model: STA4D-10]
- /PRP: S poistkou proti nesprávnemu zasunutiu
- /CCC01: S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01]
