Product Description

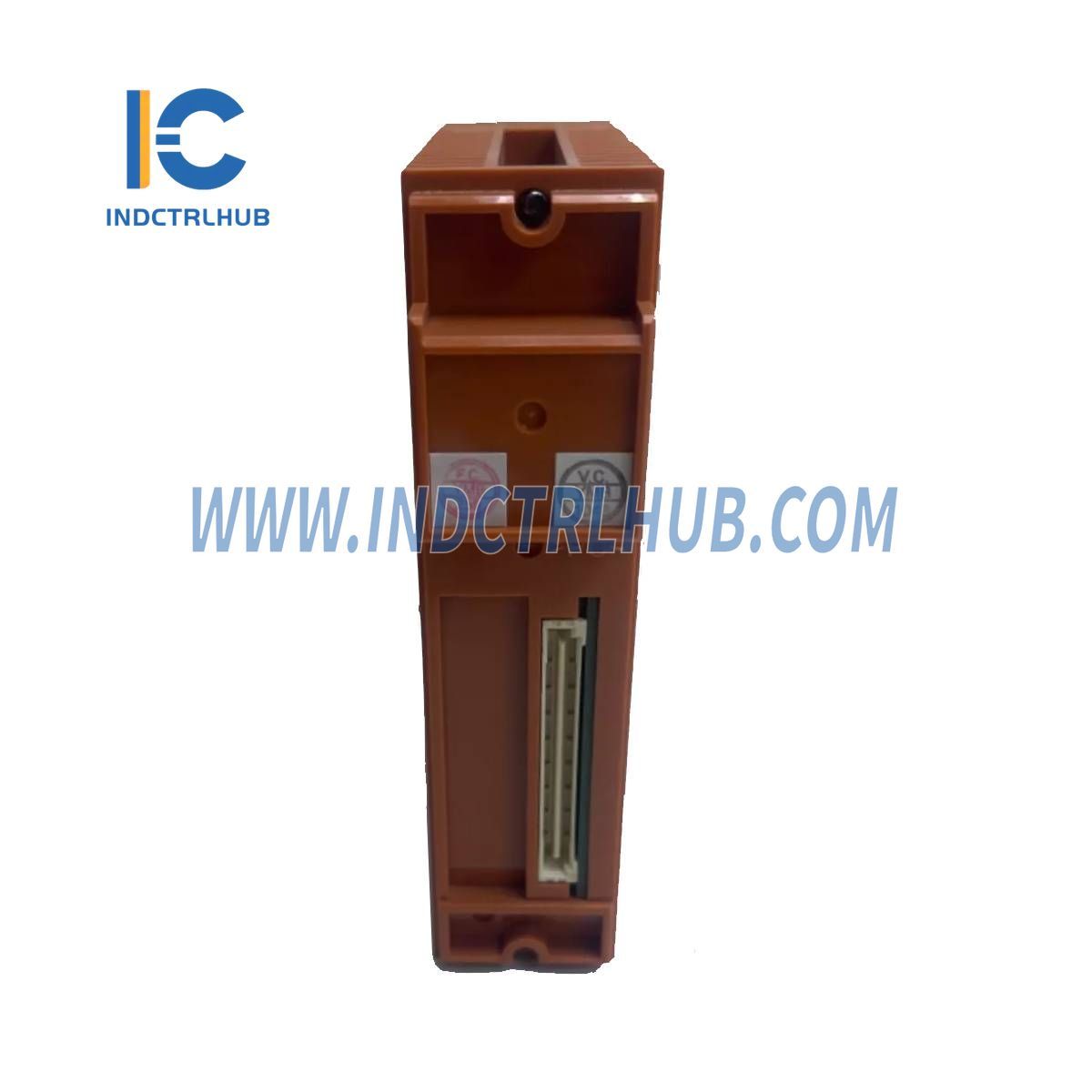

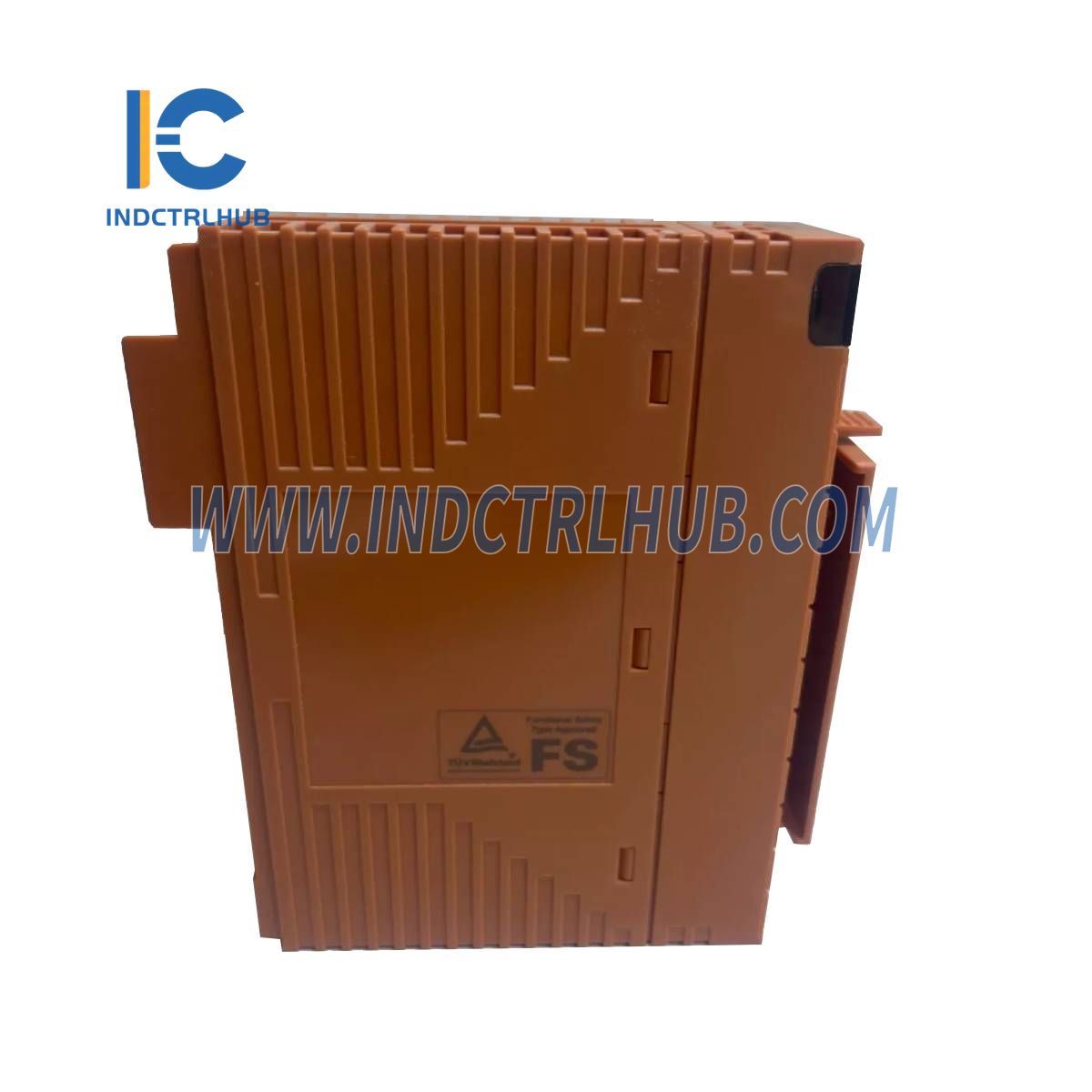

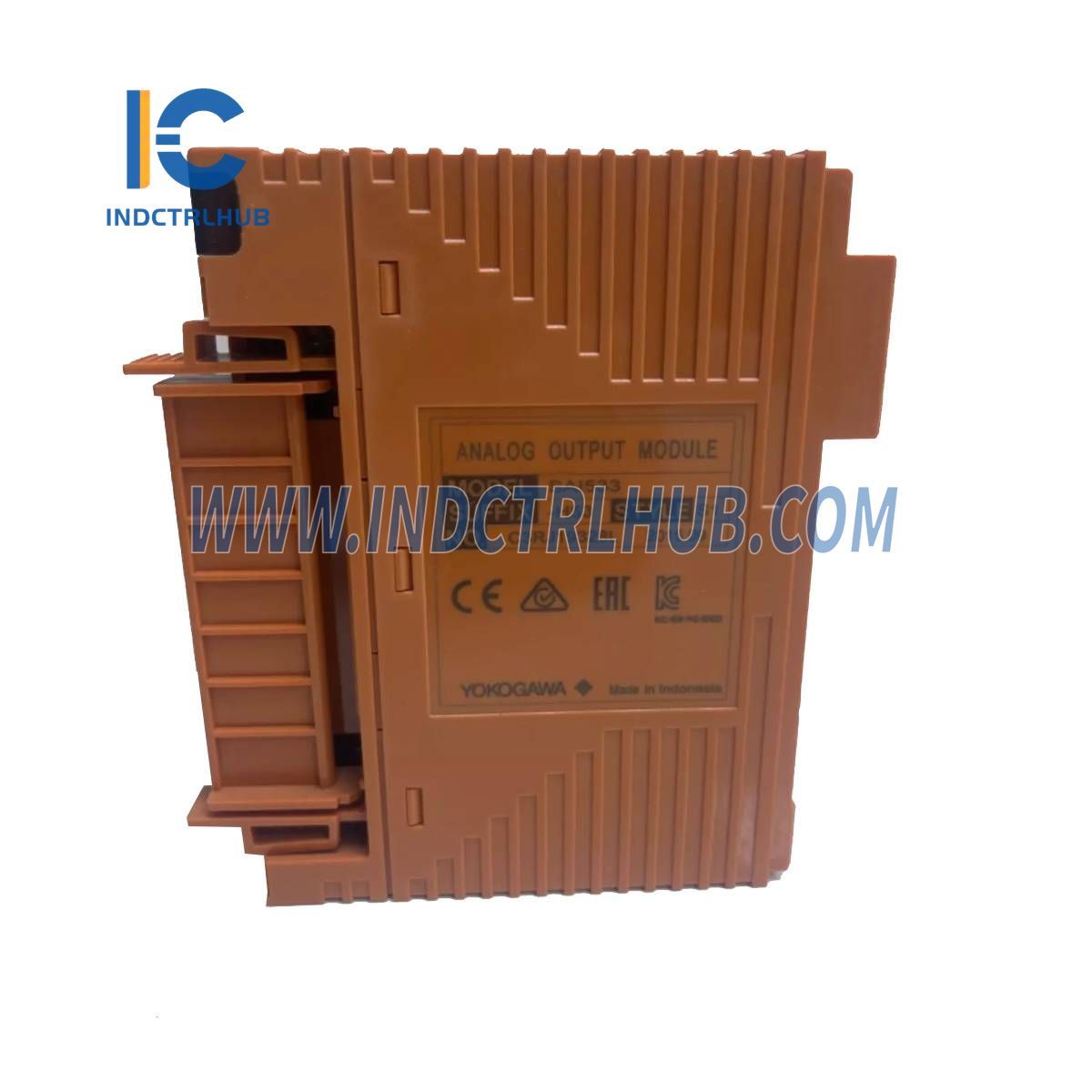

Informácie o produkte: Modul analógového výstupu Yokogawa SAI533-H53/A4D00
| Výrobca | Yokogawa |
|---|---|
| Model/Číslo dielu | SAI533-H53/A4D00 |
| Popis | Modul analógového výstupu (4 až 20 mA, 8 kanálov, izolácia modulu) |
Kľúčové špecifikácie
- Počet výstupných kanálov: 8 kanálov, izolácia modulu
- Menovitý výstupný rozsah: 4 až 20 mA
- Maximálny rozsah garantovanej presnosti: 1,25 až 23 mA
- Povolený odpor záťaže (pri menovitom rozsahu): 230 až 600 Ω
- Presnosť: ±48 µA
- Frekvencia aktualizácie dát: 40 ms
- Teplotný drift: ±16 µA/10 ºC
- Odolné napätie: 1,5 kV AC medzi výstupným signálom a systémom po dobu 1 minúty
-
Maximálny odber prúdu:
- 5 V systém: 320 mA
- 24 V systém: 300 mA
-
Hmotnosť:
- Približne 0,26 kg (pre svorkovnicu s tlakovou svorkou alebo MIL kábel)
- Približne 0,33 kg (s adaptérom rozhrania signálneho kábla)
-
Externé pripojenie:
- Svorka s tlakovým upínaním
- MIL kábel
- Vyhradený signálny kábel
- Podpora: PST (KS1)
Popis
SAI533-H53/A4D00 Analógový výstupný modul je navrhnutý na poskytovanie 4-20 mA prúdových výstupných signálov do poľa s 8 izolovanými výstupnými kanálmi. Ponúka vysokú presnosť a je ideálny pre aplikácie vyžadujúce dvojitú redundanciu. Modul podporuje HART komunikáciu a zahŕňa rôzne možnosti montáže pre flexibilnú integráciu s rôznymi systémami.
Prípony a kódy možností
-
Kódy prípon:
- -H: S HART komunikáciou
- 5: Pre svorkovnicu s tlakovou svorkou alebo MIL kábel (bez ochrany proti výbuchu)
- 6: S adaptérom rozhrania signálneho kábla (bez ochrany proti výbuchu)
- E: Pre svorkovnicu s tlakovou svorkou alebo MIL kábel (s ochranou proti výbuchu)
- F: S adaptérom rozhrania signálneho kábla (s ochranou proti výbuchu)
- 3: So štandardom ISA G3 a teplotou (-20 až 70 ºC)
-
Kódy voliteľných funkcií:
- /A4S00: So svorkovnicou s tlakovým upínaním pre analóg
- /A4S10: So svorkovnicou s tlakovým upínaním (s tlmičom prepätia)
- /A4D00: S duálne redundantnou svorkovnicou s tlakovým upínaním pre analóg
- /A4D10: S duálne redundantnou svorkovnicou s tlakovým upínaním (s tlmičom prepätia)
- /PRP: S poistným kolíkom proti nesprávnemu zasunutiu
- /CCC01: S krytom konektora pre MIL kábel (pre plochý stužkový kábel)
