Prehľad produktu

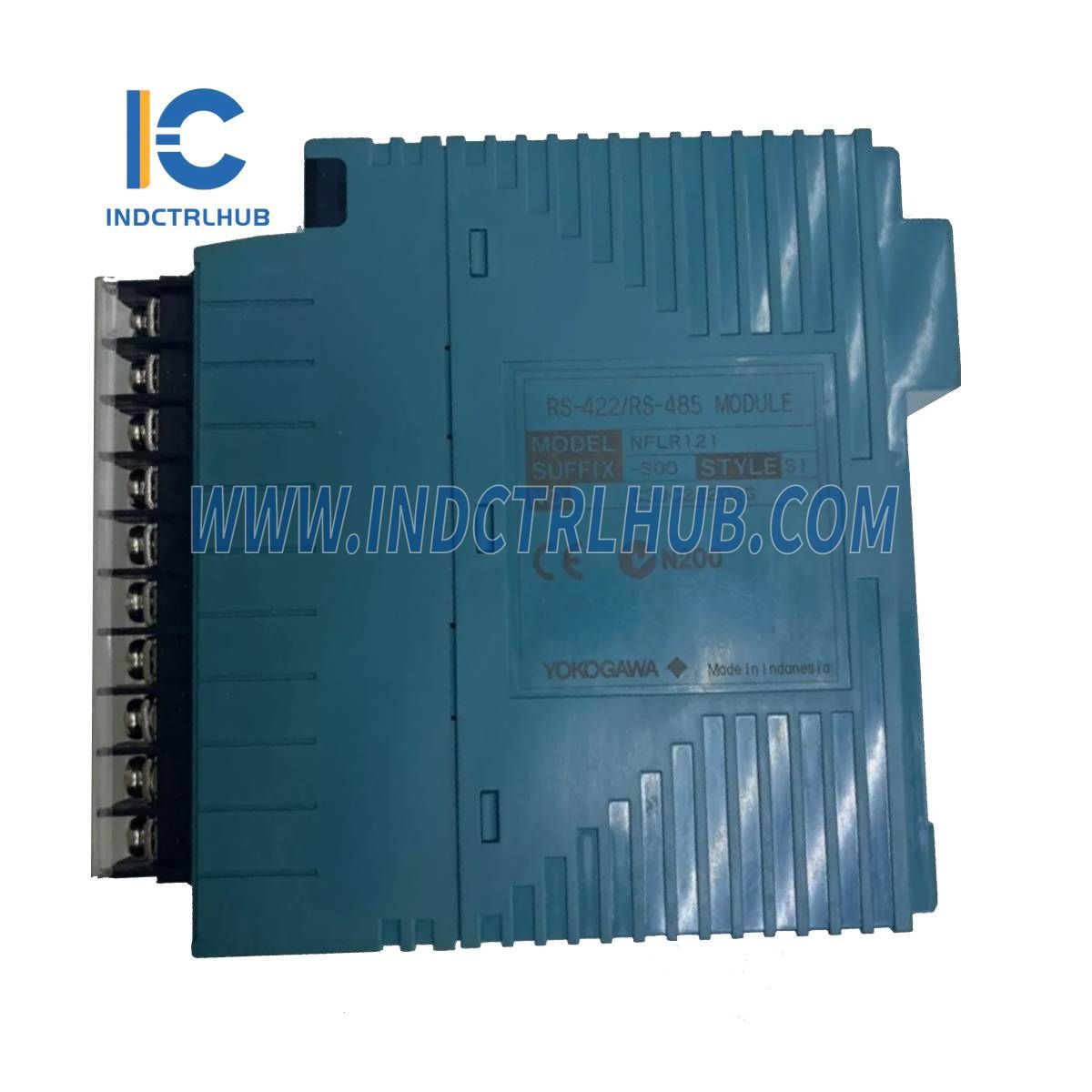

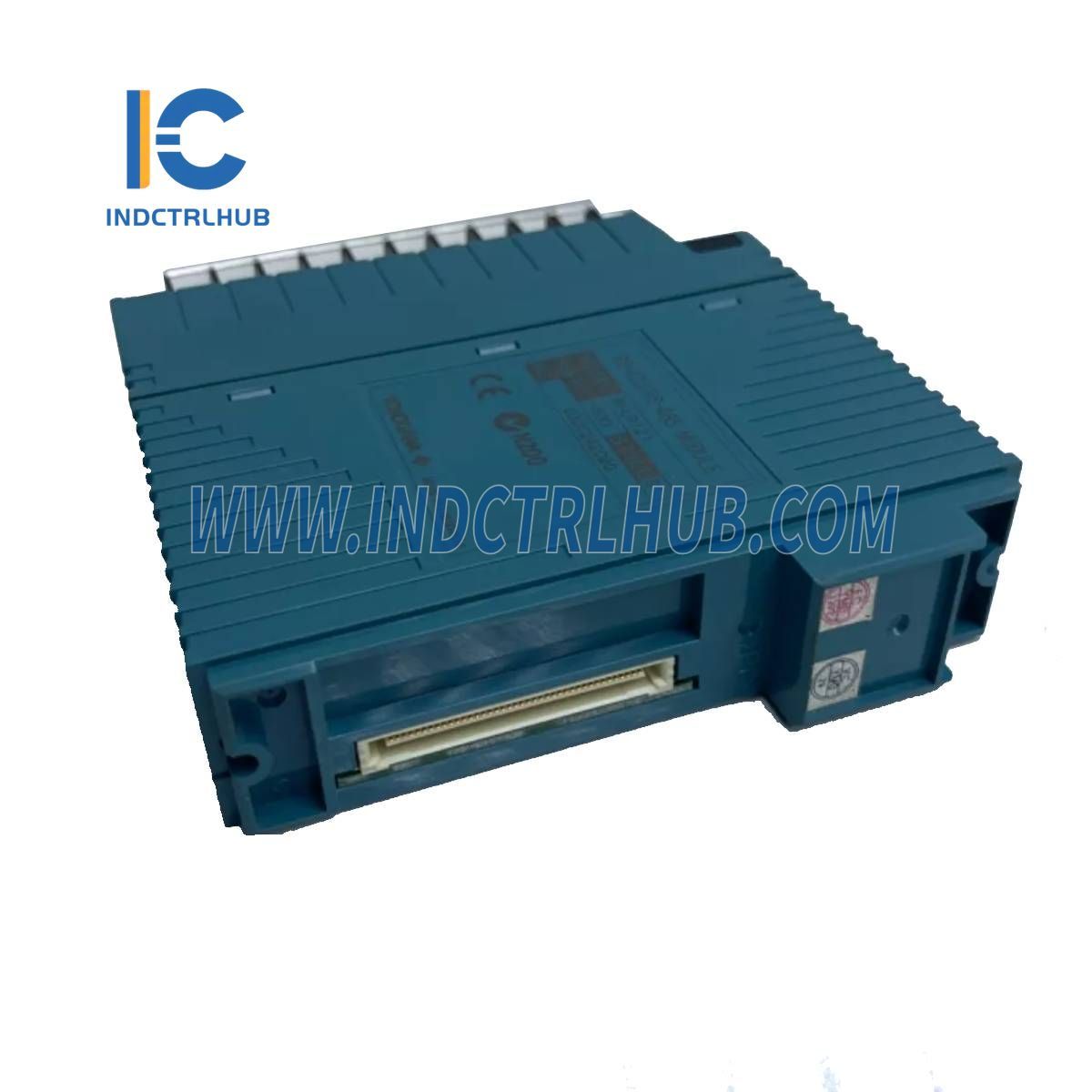

Yokogawa NFLR121-S00 S1 je sériový komunikačný modul navrhnutý na výmenu dát so zariadeniami ako PLC cez sériové komunikačné linky RS-422/RS-485. Podporuje dva porty s širokým rozsahom komunikačných rýchlostí, čo z neho robí všestranné riešenie pre priemyselné systémy vyžadujúce spoľahlivý sériový prenos dát.
Technické špecifikácie
Komunikačný modul NFLR121-S00 S1 má nasledujúce špecifikácie (platí pre NFLR121, pokiaľ nie je uvedené inak):
| Položka | Špecifikácia |
|---|---|
| Model | NFLR121 |
| Rozhranie | RS-422/RS-485 (2 porty) |
| Spôsob pripojenia | Viacbodový |
| Spôsob komunikácie | Poloduplex/Plný duplex (*1) |
| Spôsob synchronizácie | Štart-stop synchronizácia |
| Rýchlosť komunikácie | 0,3, 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 28,8, 38,4, 57,6, 76,8, 115,2 kbps |
| Prenosový kód | ASCII/binárne |
| Dĺžka znaku | 7/8 bitu |
| Stop bit | 1/2 bitu |
| Kontrola parity | Žiadna/rovná/nepárna |
| Prenosová vzdialenosť | Maximálne 1200 m (celková predĺžená dĺžka) |
| Pripojenie vedenia (*2) | Upevnené skrutkami M4 terminálového bloku (5 pólov x 2) (*4) |
| Prúdový odber | 500 mA |
| Hmotnosť | 0,3 kg |

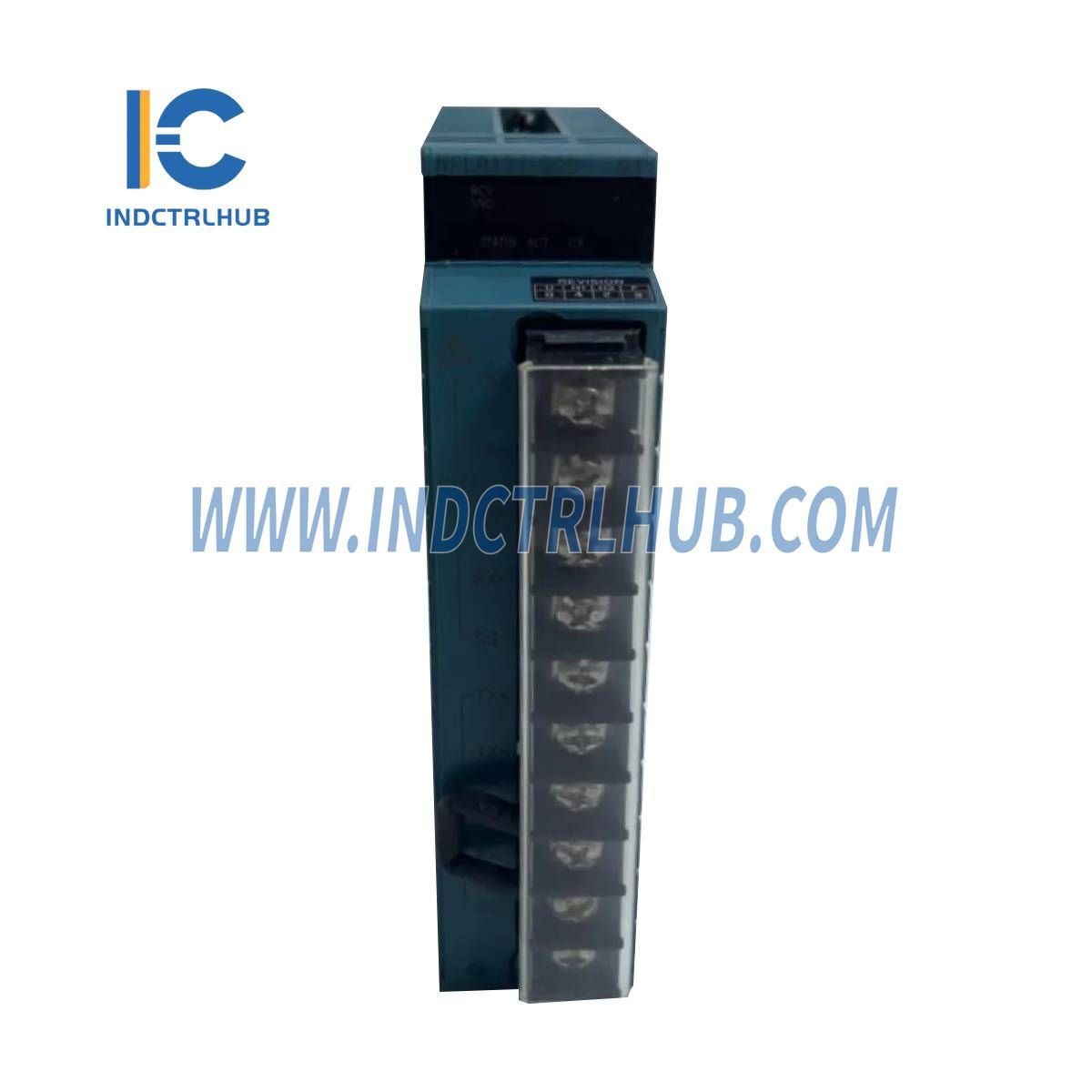

Detaily terminálového bloku
Terminálový blok komunikačného modulu NFLR121 RS-422/RS-485 (skrutky M4) má nasledujúce priradenie pinov:
| Terminálový symbol | Názov signálu | Funkcia |
|---|---|---|
| TX+ | Odoslané dáta | Prenos dát (signál v spoločnej móde) |
| TX- | Odoslané dáta | Prenos dát (signál v opačnej fáze) |
| RX+ | Prijaté dáta | Prijímanie dát (signál v spoločnej móde) |
| RX- | Prijaté dáta | Prijímanie dát (signál v opačnej fáze) |
| SG | Zem signálu | Zemnenie signálu |
Model a kódy prípon
NFLR121-S00 S1 obsahuje nasledujúce konfiguračné detaily:
| Kategória | Podrobnosti |
|---|---|
| Model | NFLR121 RS-422/RS-485 Komunikačný modul (2-portový, 300 bps až 115,2 kbps) |
| Kódy prípon |
|
