Product Description
Detaily produktu
| Výrobca | Yokogawa |
|---|---|
| Model/Číslo dielu | ANB10D-420/CU2N/NDEL RACK |
| Popis | Node Unit pre dvojitý redundantný ESB zbernicu |
Všeobecný prehľad

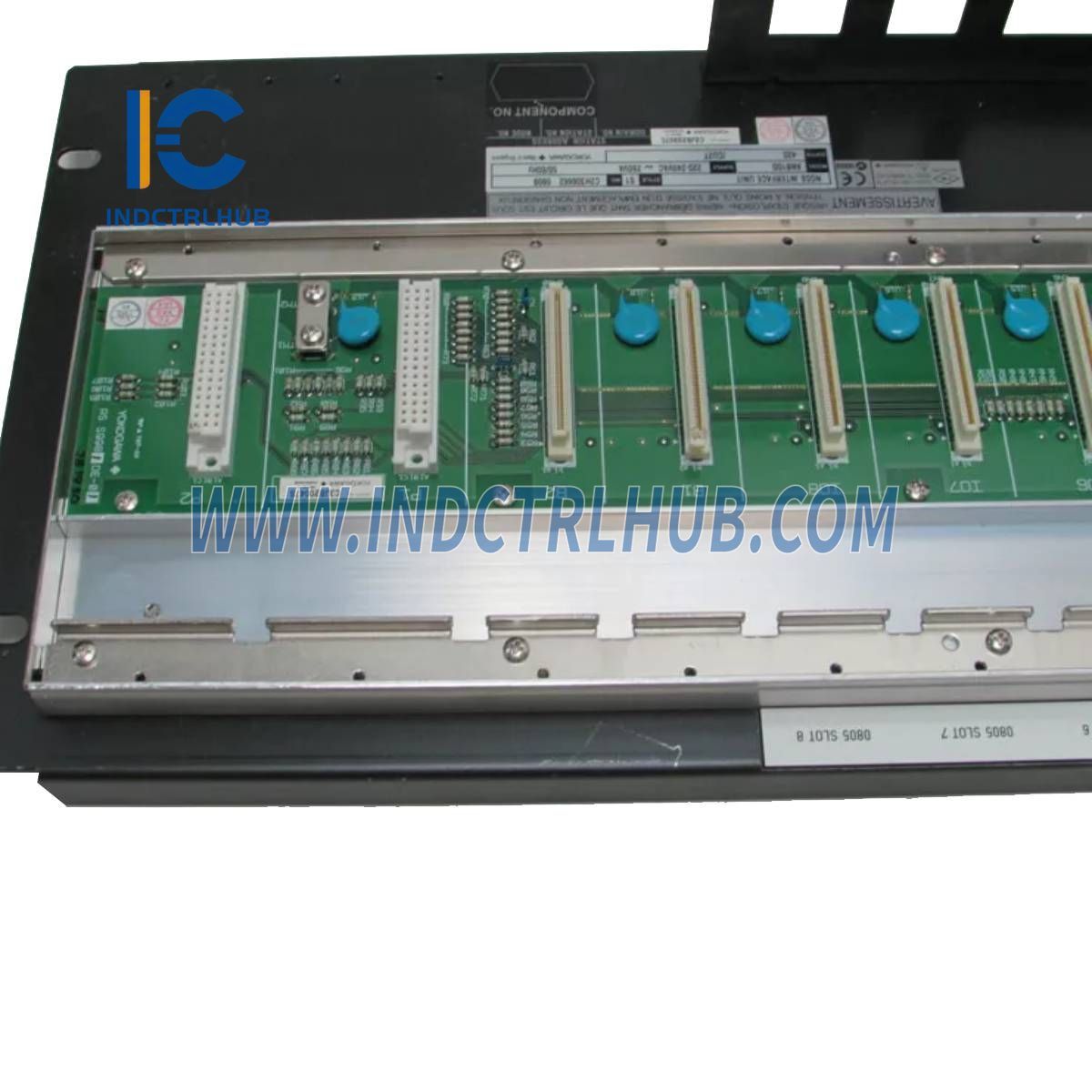

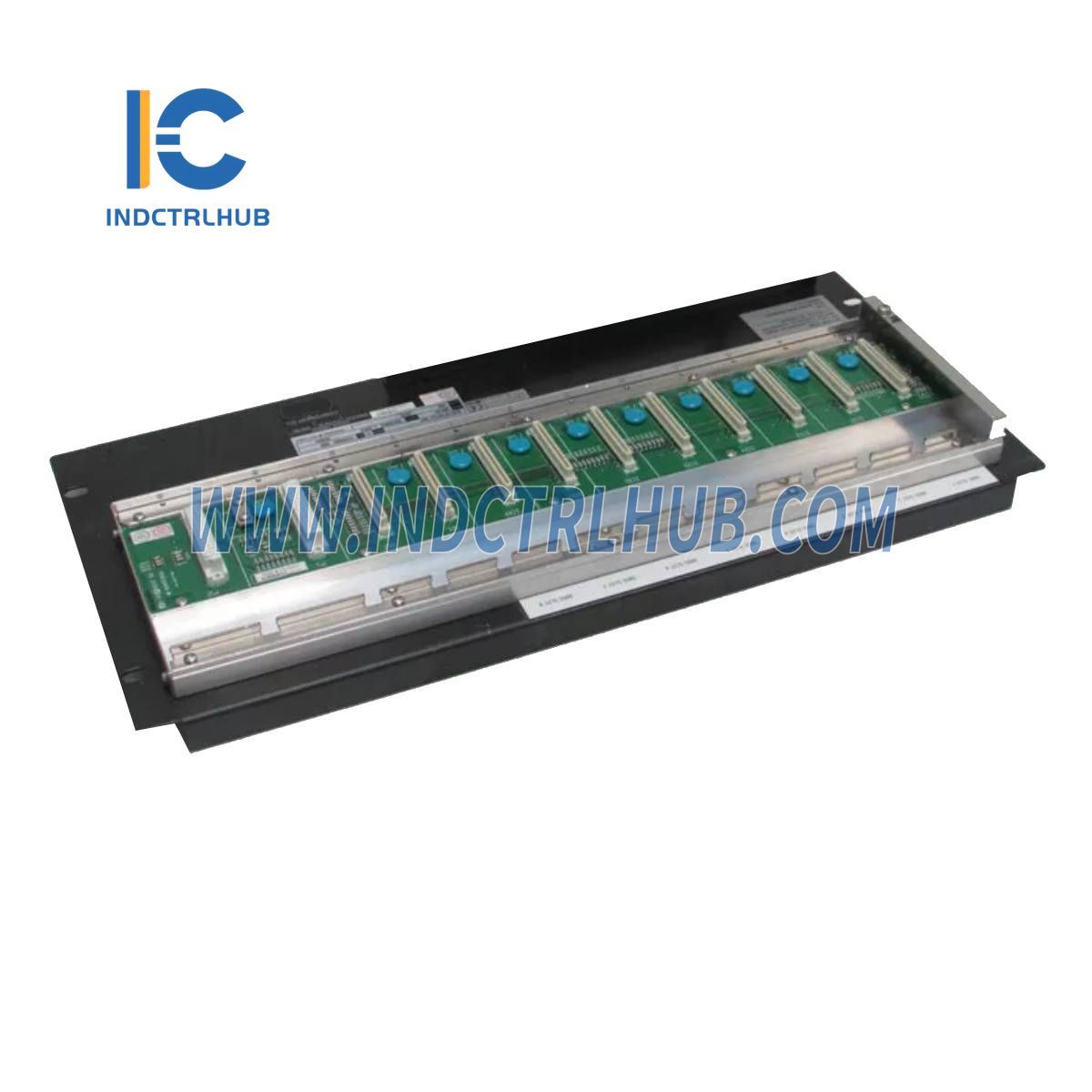

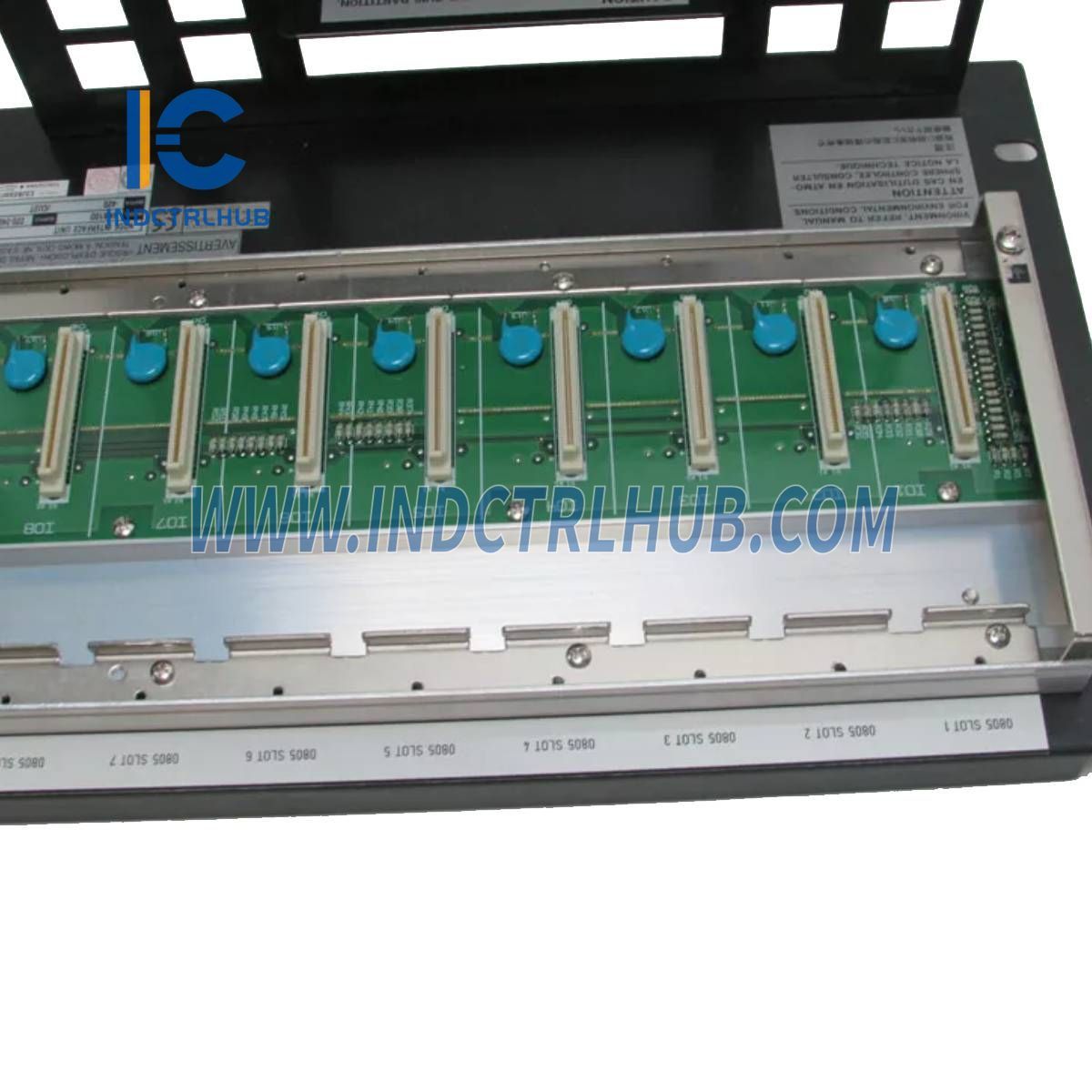

Jednotka ANB10D-420/CU2N/NDEL RACK je ESB zbernicová uzlová jednotka pre dvojitú redundantnú konfiguráciu. Poskytuje rozhranie, ktoré umožňuje komunikáciu analógových I/O signálov a kontaktových I/O signálov medzi poľnými zariadeniami a Field Control Unit (FCU) cez ESB zbernicu. Tiež napája pripojené I/O moduly, čím zabezpečuje spoľahlivú prevádzku poľného riadiaceho systému.
Štandardné špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Počet pripojiteľných uzlových jednotiek | - Max. 8 jednotiek pre A2FV50, A2FV70, AFV30, AFV40 riadiace stanice (v závislosti od modelu). |
| Pripojenie uzla ESB zbernice | Vyžaduje EC401 alebo EC402 ESB Bus Coupler Modules pre pripojenie k FCU. |
| Napájanie (špecifikujte pomocou príponových kódov) | - 100-120 V AC, frekvencia: 50/60 Hz - 220-240 V AC, frekvencia: 50/60 Hz - 24 V DC |
| Spotreba elektrickej energie | - 100-120 V AC: 200 VA, 120 W - 220-240 V AC: 230 VA, 120 W - 24 V DC: 5,5 A |
| Hmotnosť | Približne 10 kg (vrátane 8 I/O modulov) |
| Montáž | 19-palcové montovanie do racku (skrutky M5 x 4) |
| Izolačná ochrana | Zahrnuté (príslušenstvo) |
Popis modelu
-
Model: ANB10D Uzlová jednotka pre dvojitú redundantnú ESB zbernicu
-
Kódy prípon:
- -4 Dvojitý redundantný zdroj napájania
- 1 Napájanie 100 - 120 V AC
- 2 Napájanie 220 - 240 V AC
- 4 Napájanie 24 V DC
- 5 Základný typ bez ochrany proti výbuchu
- 6 S voliteľnou ISA štandard G3, teplotnou možnosťou (-20 ºC až 70 ºC) a bez ochrany proti výbuchu
- 7 S voliteľnou ISA Standard G3 bez ochrany proti výbuchu
- E Základný typ s ochranou proti výbuchu
- F S voliteľnou ISA štandard G3, teplotnou možnosťou (-20 ºC až 70 ºC) a ochranou proti výbuchu
- G S voliteľnou ISA štandard G3 a ochranou proti výbuchu
-
Kódy možností:
- /CU2N Pripojovacia jednotka pre ESB zbernicu (2 kusy) [Číslo dielu: S9562FA]
- /CU2T Pripojovacia jednotka s terminátorom pre ESB zbernicu (2 kusy) [Číslo dielu: S9564FA]
- /ATDOC Manuál ochrany proti výbuchu
- /NDEL Kompatibilné s CENTUM VP R6.01 alebo novším
Poznámky:
- Jednotka ANB10D-420/CU2N/NDEL RACK je spätne kompatibilná s CENTUM VP R5 alebo starším a môže byť použitá s CENTUM VP R6.01 alebo novším.
- Možnosť /ATDOC zabezpečuje súlad s ATEX/IECEx smernicami pre použitie v explozívnych atmosférach.
- Štandard ISA G3 a možnosti teploty sú dostupné, keď je jednotka pripojená k Optickej ESB zbernicovej uzlovej jednotke (ANB11).
