Product Description
Prehľad produktu
| Kategória | Detaily |
|---|---|
| Výrobca | Yokogawa |

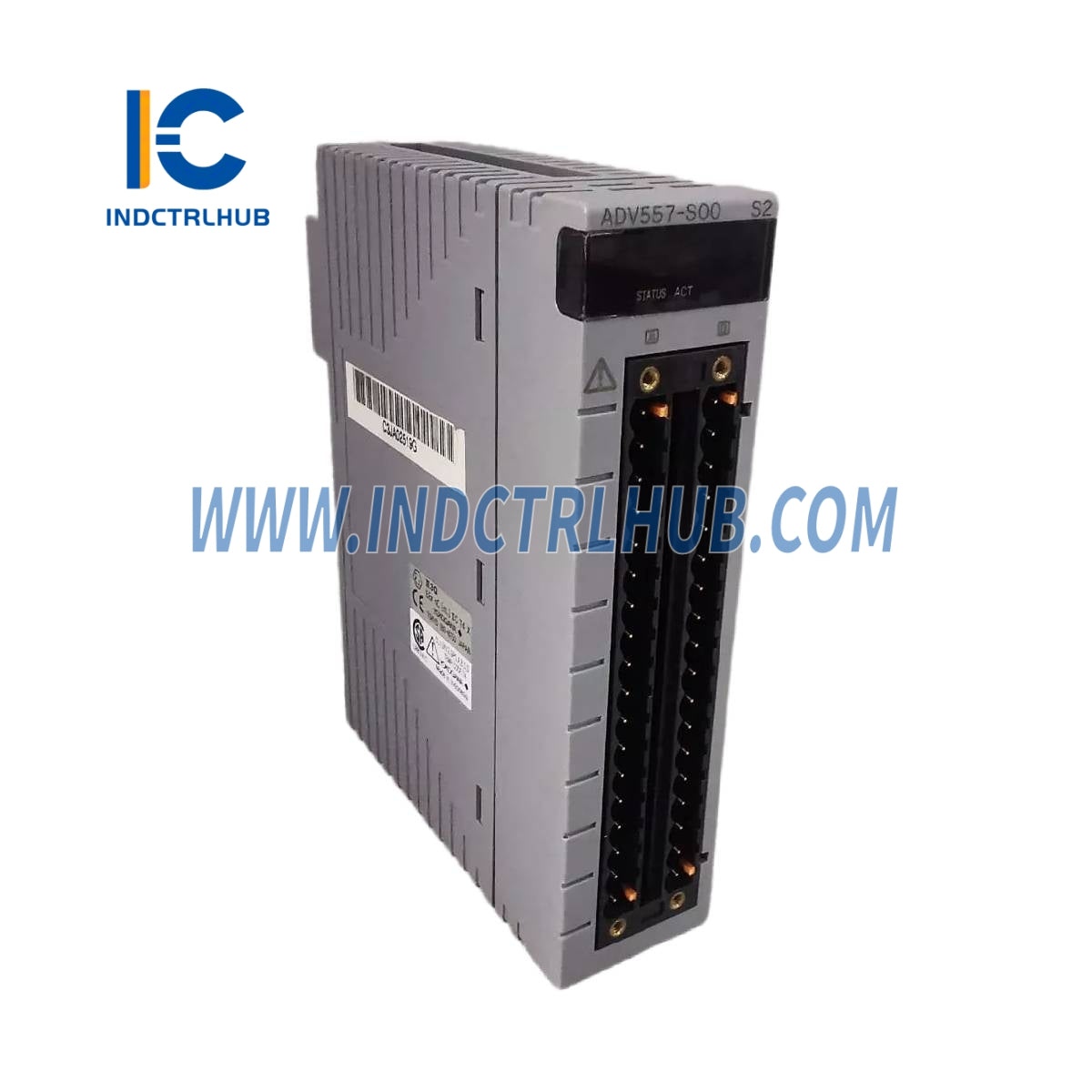

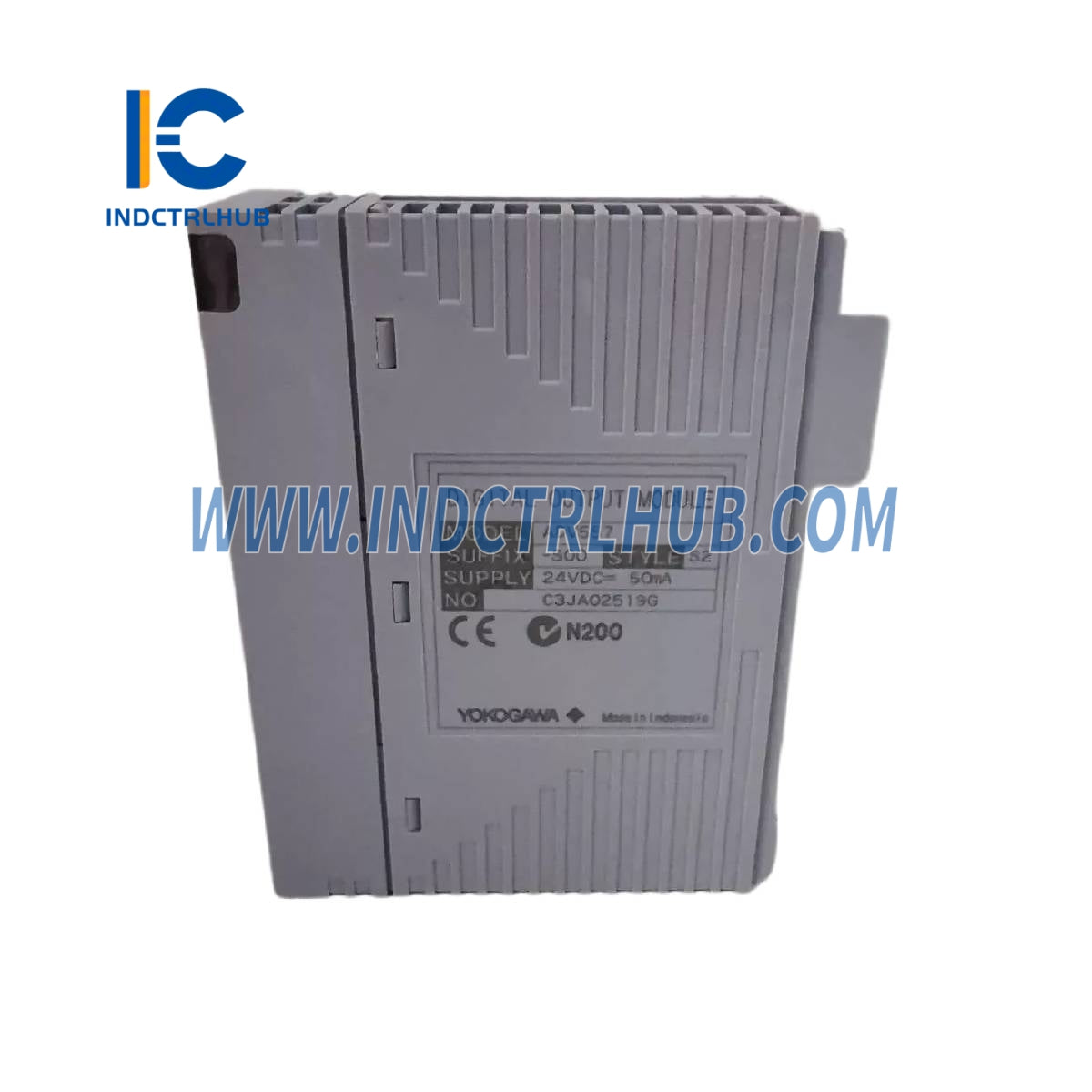

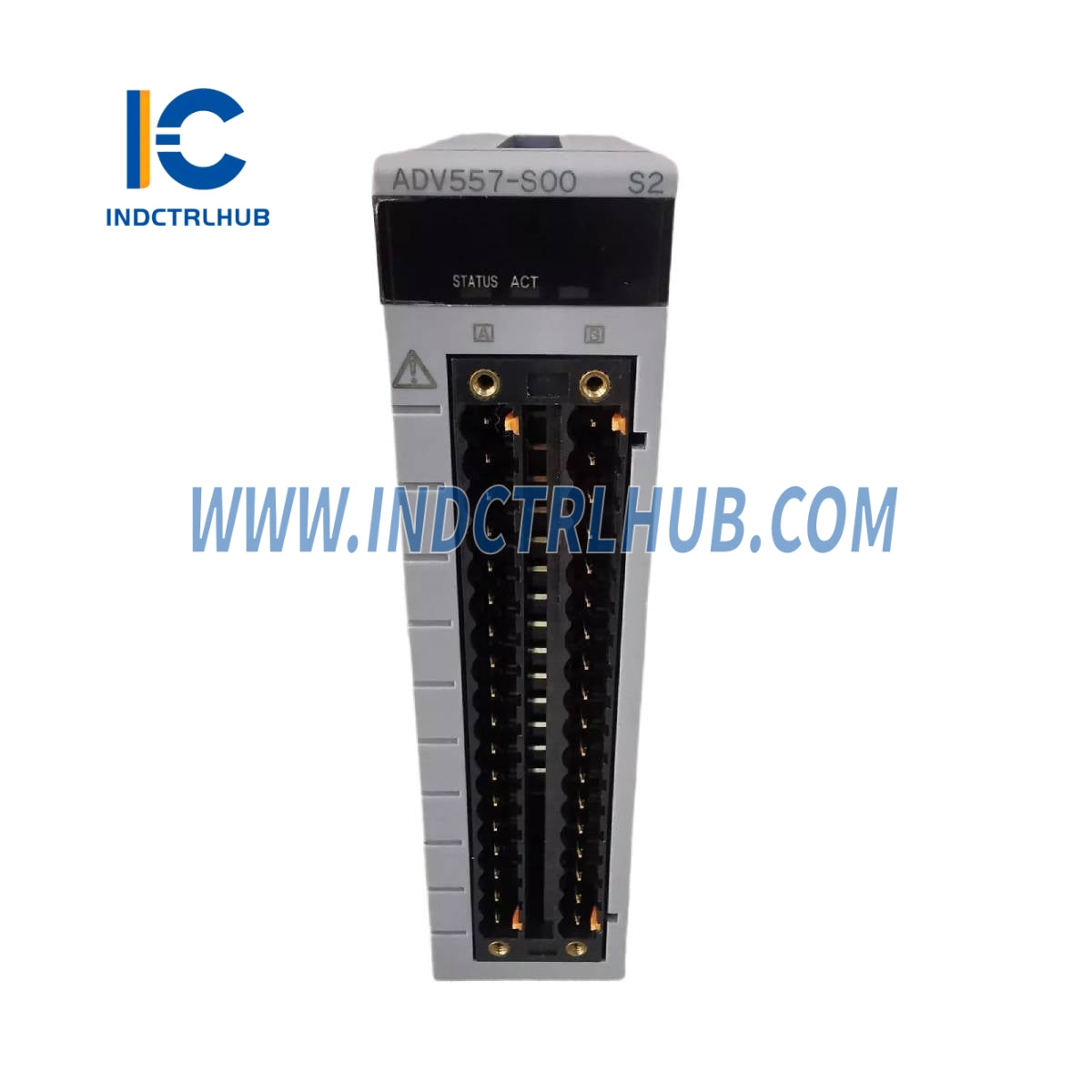

| Model/Číslo dielu | ADV557-S00 |
| Popis | Digitálny výstupný modul navrhnutý pre distribuované riadiace systémy série Yokogawa CENTUM, poskytujúci 32-kanálové tranzistorové výstupy na ovládanie poľných zariadení v procesnej automatizácii |
| Kľúčové vlastnosti | 32-kanálový digitálny výstup, menovité napätie 24 V DC, podpora svorkovnice s tlakovou svorkou, izolované výstupy, podpora dvojitej redundantnej konfigurácie, kompatibilita s CENTUM DCS |
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | ADV557-S00 |
| Typ produktu | Modul digitálnych výstupov |
| Séria | CENTUM (VP, CS 3000) |
| Počet výstupných kanálov | 32 |
| Menovité priložené napätie | 24 V DC |
| Zaťažovacie napätie | 24 VDC, 100 mA |
| Rozsah napätia externého napájania | 20,4 až 26,4 VDC |
| Maximálne výstupné ON napätie | 2 VDC |
| Maximálny únikový prúd (výstup VYP) | 0,1 mA |
| Výstupný formát | Prúdový odber |
| Maximálny záťažový prúd | 100 mA/kanál, 26,4 V |
| Medzné napätie | Medzi výstupným signálom a systémom: 2 kV AC na 1 minútu; medzi spoločnými: 500 V AC na 1 minútu (spoločná mínusová strana každých 16 kanálov) |
| Prevádzková teplota | 0°C až 50°C (32°F až 122°F) |
| Hmotnosť | Približne 0,3 kg (0,66 lbs) |
Možnosti externého pripojenia
| Typ pripojenia | Detaily |
|---|---|
| Podporované pripojenia | Tlakové svorky pre poľné zapojenie, pripojenie k CENTUM Field Control Station (FCS) cez I/O hniezdo |
Funkčné vlastnosti
| Funkcia | Detaily |
|---|---|
| Výstupné funkcie | Výstup stavu ZAP/VYP, vhodný na ovládanie pohonov a diskrétnych zariadení |
| Redundancia | Podpora dvojitej redundantnej konfigurácie pre vysokú dostupnosť |
| Kompatibilita | Integruje sa s CENTUM VP a CS 3000 Field Control Stations |
| Spoľahlivosť | Izolované výstupy zabezpečujú integritu signálu v priemyselnom prostredí |
Model a konfigurácia
| Kategória | Detaily |
|---|---|
| Základný model | ADV557 |
| Konfigurácia | S00: Štandardný typ s podporou svorkovnice na tlakové svorky, izolované výstupy |
